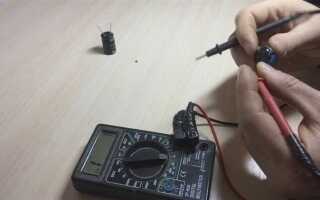

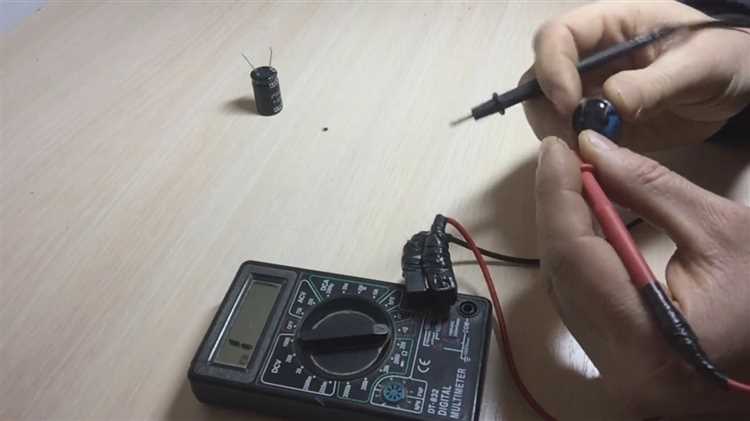

Для точного измерения емкости конденсатора необходим мультиметр с функцией измерения емкости. Обычно такие устройства позволяют измерять значения от нескольких пикофарад до нескольких тысяч микрофарад. Перед началом измерения важно полностью разрядить конденсатор, чтобы избежать повреждения прибора и получить корректные результаты.
Результат измерения отображается на дисплее мультиметра в единицах емкости – пикофарадах (пФ), нанофарадах (нФ) или микрофарадах (мкФ). При значительных отклонениях от номинала, указанного на корпусе, конденсатор следует считать неисправным. Некоторые мультиметры имеют функцию автоматического выбора диапазона, что упрощает работу с конденсаторами разной емкости.
Выбор мультиметра с функцией измерения емкости
Для точного измерения емкости конденсаторов необходим мультиметр с поддержкой измерения емкости, обозначенной на корпусе как «Capacitance» или символом «F» (фарад). Основные параметры, на которые следует ориентироваться:
Диапазон измерений. Убедитесь, что мультиметр охватывает необходимые значения – от пико- (пФ) до микрофарад (мкФ) и, при необходимости, до миллифарад (мФ). Стандартные мультиметры обычно измеряют в диапазоне от 1 пФ до 20 000 мкФ.
Точность и разрешение. Для мелких емкостей (до 100 нФ) важна точность не хуже ±2–3%. Разрешение должно позволять различать изменения емкости на уровне единиц пико- или нанофарад.
Метод измерения. Цифровые мультиметры применяют заряд-разряд конденсатора, что требует стабилизации сигнала. Лучшие модели оснащены автоматической компенсацией сопротивления и паразитных элементов, что снижает погрешности.
Дополнительные функции. Полезны индикация исправности конденсатора (например, режим ESR), автоотключение, звуковой сигнал окончания измерения и возможность измерения емкости без отключения конденсатора от схемы.
Рекомендации по моделям. Среди проверенных мультиметров выделяются модели Fluke 87V с функцией измерения емкости до 20 000 мкФ, Uni-T UT61E с расширенным диапазоном и высокой точностью, а также бюджетные цифровые мультиметры типа Mastech MAS830L, оснащённые базовой функцией измерения емкости до 20 000 мкФ.
При выборе ориентируйтесь на специфику задач: для сервисного обслуживания достаточно базовых моделей с диапазоном до 20 000 мкФ, для лабораторных измерений требуются устройства с высоким разрешением и минимальной погрешностью.
Настройка мультиметра для измерения емкости
Для измерения емкости конденсатора выберите на мультиметре режим «Capacitance» или обозначение «F» (фарад). Если на шкале присутствует несколько диапазонов, установите самый близкий к предполагаемой емкости конденсатора. Например, для конденсаторов до 100 мкФ выберите диапазон в микрофарадах, для больших – в миллифарадах.
Перед подключением конденсатора убедитесь, что он полностью разряжен, чтобы избежать повреждения прибора и неправильных показаний.
Если мультиметр требует калибровки, выполните её согласно инструкции производителя: обычно это удержание кнопки «Zero» или «REL» до стабилизации нуля на дисплее.
При измерении емкости маленьких конденсаторов (нанофарады и ниже) может потребоваться специализированный мультиметр с функцией измерения низких значений. В противном случае показания будут нестабильными или отсутствовать.
В случае цифровых мультиметров с функцией автоматического выбора диапазона (автоскейл), достаточно просто переключить прибор в режим измерения емкости, и он сам подберет оптимальный предел.
Перед измерением емкости конденсатора необходимо правильно подключить щупы мультиметра, чтобы получить точный результат.
- Выключите мультиметр и переведите его в режим измерения емкости (обычно обозначается символом «–|(|–» или «CAP»).
- Если конденсатор установлен в схеме, отключите его от цепи, чтобы избежать влияния других компонентов на измерение.
- Для неполярных конденсаторов полярность значения не имеет, щупы можно подключать в любом порядке.
- Избегайте касания щупов пальцами во время измерения, чтобы не влиять на показания из-за паразитной емкости.
- Подождите несколько секунд, пока мультиметр зафиксирует емкость и стабилизирует показания.
Если измерения нестабильны или показывают 0, проверьте чистоту контактов и исправность щупов. На больших емкостях свыше 100 мкФ допускается небольшое отклонение из-за внутреннего сопротивления мультиметра.

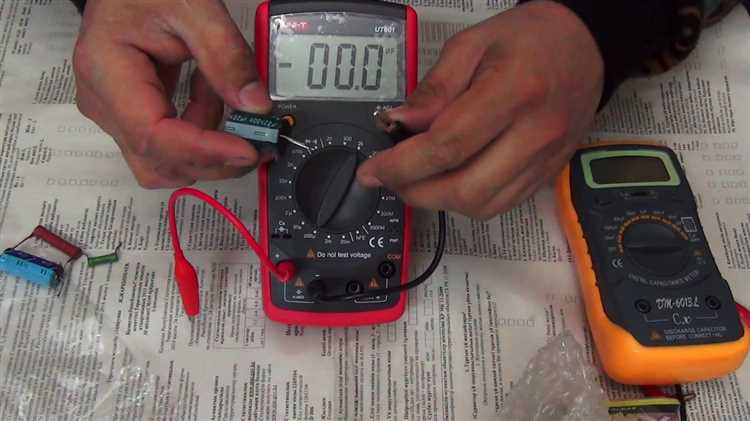

Порядок и особенности считывания показаний емкости
Для корректного измерения емкости конденсатора необходимо соблюдать последовательность действий и учитывать особенности прибора и элемента.
- Перед измерением обязательно разрядите конденсатор, чтобы избежать повреждения мультиметра и получить точные данные.
- Выберите на мультиметре режим измерения емкости (обозначается как «C» или символом конденсатора).
- Дождитесь стабилизации показаний: емкость конденсатора отображается с небольшой задержкой, которая может составлять от 1 до 5 секунд в зависимости от величины и типа конденсатора.
- Если прибор показывает «0» или очень маленькое значение для емкости больших конденсаторов (>1000 мкФ), увеличьте диапазон измерения или используйте специализированный LCR-метр.
- Для малых емкостей (<1 нФ) мультиметр может не дать точного результата, так как минимальное разрешение обычно начинается от 1 нФ.
Особенности интерпретации показаний:
- Значения емкости могут отличаться от номинала на 5–20% в зависимости от допусков конденсатора и точности мультиметра.
- Показания могут быть искажены, если рядом находятся другие электронные компоненты или если на щупах присутствует загрязнение или окисление.
- Электролитические конденсаторы с нарушенной полярностью или повреждениями часто показывают существенно сниженное значение емкости или завышенный эквивалентный последовательный сопротивление (ESR), что можно заметить по неустойчивым или скачкообразным показаниям.
Для повторных измерений после первого подключения желательно отключать и заново подключать щупы, чтобы избежать накапливания остаточного заряда, влияющего на точность.

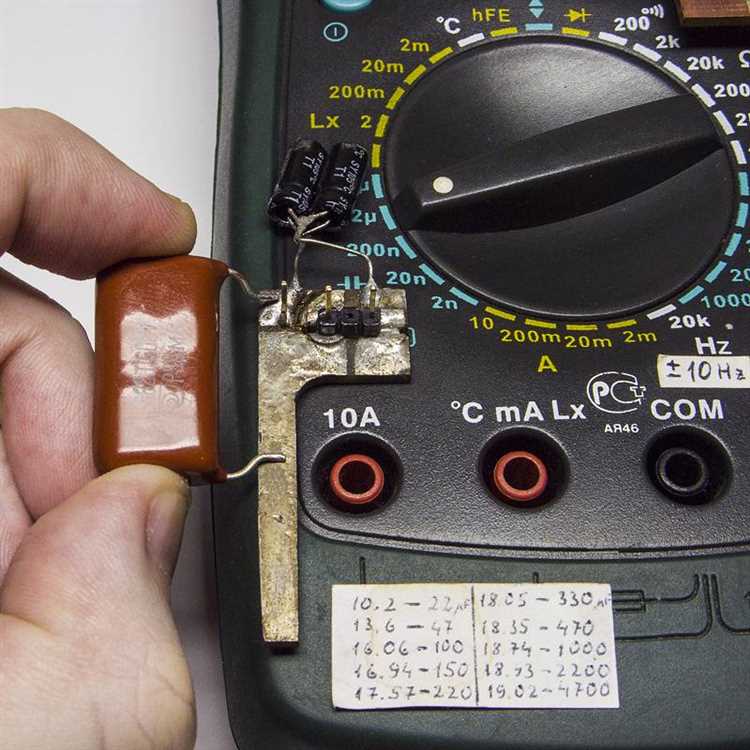

Проверка точности измерений на эталонном конденсаторе
Сравните показания прибора с номинальной емкостью. Отклонение более чем на 5% указывает на необходимость калибровки мультиметра или использования другого прибора. Измерения проводите при стабильной температуре от 20 до 25 °C, так как параметры конденсатора зависят от окружающей среды.
Для повышения точности зафиксируйте мультиметр на функции измерения емкости с подходящим диапазоном. Если мультиметр предлагает функцию автоопределения, убедитесь, что выбран режим именно измерения емкости, а не сопротивления или индуктивности.
Повторите измерение несколько раз, записывая результаты. Расхождение более чем на 2% между замерами свидетельствует о нестабильности контактов или помехах. Используйте чистые и проверенные щупы для исключения ошибок.
После проверки на эталонном конденсаторе можно оценить погрешность прибора и учитывать её при дальнейшем измерении неизвестных элементов. При обнаружении существенных несоответствий рекомендуется провести сервисное обслуживание мультиметра или использовать специализированный измерительный прибор.
Что делать при получении нестабильных или неправильных значений
Первым шагом отключите конденсатор от цепи и полностью разрядите его через резистор сопротивлением 10 кОм в течение не менее 30 секунд. Это исключит остаточное напряжение, влияющее на измерения.
Проверьте исправность щупов мультиметра – поврежденные или окисленные контакты вызывают скачки показаний. Очистите кончики щупов или замените их при необходимости.
Убедитесь, что мультиметр переключен в режим измерения емкости, а не сопротивления или напряжения. Неправильный режим дает некорректные результаты.
Используйте измерительный диапазон, максимально приближенный к номиналу конденсатора. Если емкость в микрофарадах, установите диапазон измерения в соответствующих единицах (мкФ), чтобы повысить точность.
Избегайте измерения конденсаторов, находящихся в цепи с активными элементами – параллельно подключенные компоненты и дорожки влияют на показания. При необходимости выпаяйте или изолируйте конденсатор.
Если конденсатор электролитический, учитывайте полярность подключения щупов – неправильное подключение искажает результаты и может повредить прибор.
При высоких номиналах емкости (сотни и тысячи микрофарад) дайте мультиметру несколько секунд для стабилизации показаний, так как зарядка внутреннего измерительного контура требует времени.
Если после всех проверок значения по-прежнему нестабильны, замените конденсатор на заведомо исправный и повторите измерение. Постоянные скачки или отсутствие показаний чаще всего свидетельствуют о повреждении элемента.
Особенности измерения емкости электролитических и керамических конденсаторов
Электролиты имеют высокий разброс параметров, допустимое отклонение может достигать ±20%. При измерении старых или долго хранившихся экземпляров возможны заниженные значения емкости из-за деградации электролита. Температурный фактор также влияет: при пониженных температурах ёмкость уменьшается.
Керамические конденсаторы не имеют полярности, поэтому подключение щупов мультиметра можно производить в любом порядке. Их номинал обычно небольшой – от нескольких пикофарад до нескольких микрофарад. Для измерения малых ёмкостей необходим мультиметр с функцией измерения в диапазоне пФ. Без этой функции точность будет низкой, особенно при наличии паразитной ёмкости щупов. Желательно обнулить показания мультиметра перед измерением, замкнув щупы между собой и сбросив значение.
