Инфракрасный теплый пол как укладывать

Инфракрасный теплый пол обеспечивает равномерное и экономичное отопление помещения. Для его эффективной работы важно соблюдать точный порядок монтажа и использовать рекомендованные материалы. В первую очередь необходимо подготовить основание: поверхность должна быть ровной, сухой и очищенной от пыли и грязи. Неровности свыше 2 мм следует устранить цементной стяжкой или самовыравнивающей смесью.

Далее необходимо уложить теплоизоляционный материал с коэффициентом теплопроводности не выше 0,04 Вт/(м·К), чтобы снизить теплопотери вниз и повысить КПД системы. К укладке инфракрасной пленки приступают после полного высыхания основания и теплоизоляции. При монтаже важно соблюдать шаг крепления пленки и избегать перегибов: минимальный радиус изгиба – 5 см.

Подключение электрической части выполняется согласно схеме производителя, обязательно с использованием УЗО и автоматических выключателей, рассчитанных на ток нагрузки пленочного пола. После завершения монтажа необходимо проверить целостность покрытия и выполнить тестовый прогрев в течение 30 минут. Это позволит убедиться в отсутствии повреждений и правильной работе системы перед финишной отделкой пола.

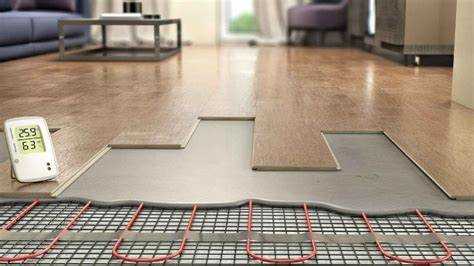

Как правильно укладывать инфракрасный теплый пол: пошаговая инструкция

Шаг 1. Подготовка основания. Основа должна быть ровной, чистой и сухой. Удалите пыль, остатки клея и строительного мусора. При необходимости выровняйте поверхность с помощью самовыравнивающей смеси. Убедитесь, что нет трещин и выбоин.

Шаг 2. Изоляция и защита. Уложите слой теплоизоляционного материала с отражающим слоем (фольгой вверх) для минимизации теплопотерь. Все стыки проклейте алюминиевым скотчем, чтобы предотвратить смещение и улучшить отражение тепла.

Шаг 3. Разметка и планирование. Распланируйте расположение инфракрасных пленок с учетом мебели и стационарных предметов. Не укладывайте пленку под тяжелые предметы и зоны с постоянной нагрузкой. Оставьте зазоры в 3–5 см от стен и препятствий.

Шаг 4. Монтаж инфракрасной пленки. Разверните пленку строго по разметке, избегайте перегибов и повреждений. Соедините участки с помощью прилагаемых к комплекту коннекторов, соблюдая полярность. Не допускайте перекручиваний и изломов в местах подключения.

Шаг 5. Подключение терморегулятора. Установите датчик температуры между слоями пленки, закрепив его термоклеем или изолентой. Проведите провода к терморегулятору, соблюдая требования производителя по длине и сечению проводов.

Шаг 6. Проверка системы. Перед укладкой финишного покрытия включите систему для теста. Проверьте нагрев пленки и правильность работы терморегулятора. Измерьте сопротивление и убедитесь в отсутствии коротких замыканий.

Шаг 7. Укладка защитного слоя. Накройте пленку тонким полиэтиленовым листом или изолирующим материалом для защиты от механических повреждений и влаги. Это особенно важно перед монтажом финального напольного покрытия.

Шаг 8. Монтаж финишного покрытия. Используйте только совместимые с инфракрасным полом покрытия: ламинат, паркет, плитку с минимальным слоем клея или линолеум. Не применяйте толстые ковры и материалы с низкой теплопроводностью.

Выбор места и подготовка основания под инфракрасный теплый пол

Инфракрасный теплый пол рекомендуется укладывать в помещениях с ровным и сухим основанием. Оптимальная температура поверхности перед монтажом – от +5°C до +30°C, влажность – не выше 4%. Перед укладкой следует удалить все загрязнения, пыль и остатки старых покрытий, которые могут ухудшить адгезию.

Основание должно быть ровным с перепадом не более 2 мм на 1 метр. Неровности устраняют самовыравнивающейся смесью или цементной стяжкой толщиной 3–5 мм. Минимальная толщина готовой стяжки под пленочный теплый пол – 20 мм для надежной фиксации и защиты пленки.

Перед монтажом рекомендуется проверить уровень влажности основания с помощью влагомера. Если показатель превышает допустимый, выполняют гидроизоляцию либо применяют пароизоляционную пленку.

Выбор места связан с типом напольного покрытия и нагрузками на пол. Инфракрасный теплый пол не рекомендуется укладывать под тяжелую мебель без ножек и зоны с постоянной высокой нагрузкой, чтобы избежать повреждений и перегрева.

Перед началом укладки прокладывают теплоизоляционный слой толщиной 3–5 мм из вспененного полиэтилена или пробкового материала, чтобы минимизировать теплопотери вниз и повысить эффективность системы.

Подготовка и проверка электропроводки перед монтажом теплого пола

Перед установкой инфракрасного теплого пола необходимо проверить состояние и параметры электропроводки. Убедитесь, что питающий кабель соответствует мощности системы – обычно требуется медный провод с сечением не менее 2,5 мм² для нагрузки до 3 кВт. Для больших площадей или более мощных систем потребуется кабель с большим сечением.

Проверьте целостность изоляции проводов с помощью мультиметра – сопротивление изоляции должно быть не менее 1 МОм. Осмотрите распределительный щит и убедитесь в наличии автоматического выключателя с номиналом, рассчитанным на ток теплого пола, и устройства защитного отключения (УЗО) с током утечки не выше 30 мА.

Обязательно проверьте наличие отдельной линии для теплого пола. Подключение к общим цепям, особенно с высокомощными приборами, недопустимо из-за риска перегрузки. При отсутствии выделенного контура электропроводку необходимо проложить заново с учетом требований ПУЭ и местных норм.

Проверьте качество заземления. Для безопасности эксплуатации теплого пола заземляющий контур должен иметь сопротивление не выше 4 Ом. При отсутствии заземления установите соответствующий контур или используйте системы с двойной изоляцией.

Перед укладкой инфракрасного пола отключите питание и проведите тест на отсутствие напряжения в цепи с помощью индикаторной отвертки или тестера. Это гарантирует безопасность монтажных работ и предотвращает повреждение оборудования.

Разметка и укладка теплоотражающего материала для инфракрасного пола

Перед укладкой теплоотражающего материала необходимо тщательно подготовить основание: оно должно быть ровным, сухим и очищенным от пыли и мусора.

1. Разметка помещения начинается с определения точного расположения инфракрасных пленок или кабеля на полу. Используйте рулетку и мел для нанесения линий, соответствующих монтажному плану.
2. Отступите минимум 5 см от стен по всему периметру для компенсации теплового расширения и защиты от механических повреждений.
3. Учитывайте зоны под мебелью и крупной техникой – в этих местах пленка не укладывается, соответственно теплоотражающий материал также не должен покрывать эти участки.

Укладка теплоотражающего материала выполняется следующим образом:

• Раскатывайте материал гладкой стороной вверх, чтобы отражающая поверхность максимально отражала тепло обратно в помещение.
• Швы материала должны плотно прилегать без нахлестов, чтобы избежать воздушных зазоров, снижающих эффективность отражения.
• Для стыков используйте алюминиевую клейкую ленту, обеспечивающую надежное соединение и защиту от смещения.
• Если материал выпускается в рулонах, расправляйте его постепенно, избегая складок и заломов, которые ухудшают теплоотражающие свойства.
• При необходимости нарезайте материал ножницами строго по линии разметки, соблюдая правильное направление волокон (если применимо).

После укладки теплоотражающего слоя проверьте его целостность и плотность прилегания к основанию, при необходимости устраните зазоры или пузырьки воздуха перед монтажом инфракрасного пола.

Правильное размещение и раскладка инфракрасной нагревательной пленки

Перед началом укладки необходимо тщательно измерить площадь помещения и составить схему размещения пленки с учетом расположения мебели и техники. Инфракрасная пленка не должна укладываться под крупногабаритными предметами без воздушного зазора, чтобы избежать перегрева.

Расстояние между полосами пленки рекомендуется выдерживать не менее 5 см для равномерного распределения тепла и предотвращения перегрева. Каждый участок пленки должен иметь доступ к питающему кабелю без натяжения или перегибов. Категорически запрещено пересекать пленку или накладывать один слой на другой.

При раскладке учитывайте необходимость прокладки теплоизоляционного слоя под пленкой. Он снижает теплопотери и направляет тепло вверх. Пленку укладывайте нагревательной стороной вверх, соблюдая полярность подключения, обозначенную на пленке.

Минимальное расстояние от стен и встроенных конструкций должно составлять не менее 10 см, чтобы обеспечить безопасную эксплуатацию и доступ к системе в случае ремонта.

Перед фиксацией пленки на поверхности убедитесь в отсутствии повреждений и загрязнений. Крепите пленку монтажным скотчем, не натягивая и не деформируя материал. После укладки пленки проведите проверку сопротивления изоляции мультиметром.

Подключение к терморегулятору следует выполнять согласно инструкции производителя, используя специальные клеммы. Все соединения должны быть герметичными и надежными.

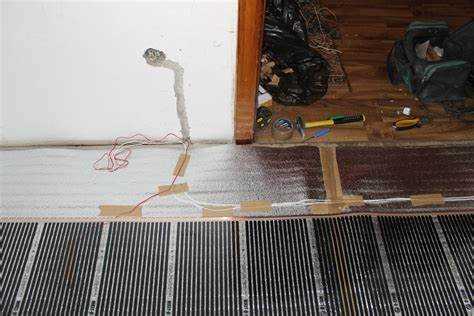

Подключение инфракрасного теплого пола к электросети и терморегулятору

Перед подключением инфракрасного теплого пола отключите питание в распределительном щите. Используйте отдельный автоматический выключатель с характеристикой C на номинальный ток, соответствующий мощности пола (обычно 10–16 А). Обязательно подключайте теплый пол через УЗО с током утечки 30 мА для защиты от поражения электрическим током.

Для подключения применяйте кабель с сечением не менее 1,5 мм², учитывая длину линии и мощность нагрева. Кабель должен иметь медную жилу и соответствовать требованиям ПУЭ. Все соединения осуществляйте в распределительной коробке, используя клеммники, обеспечивающие надежный контакт.

Терморегулятор устанавливайте в удобном месте на стене, не ближе 30 см от пола и вне зоны прямого попадания влаги. Для подключения терморегулятора используйте провод от пола и питающий кабель согласно инструкции производителя устройства.

Подключение датчика температуры пола производится в кабельный канал теплого пола. Длина датчика не должна превышать 10 м, чтобы избежать искажения показаний. Терморегулятор должен иметь функцию защиты от перегрева и возможность программирования режимов работы для экономии энергии.

После подключения проверьте целостность цепи с помощью тестера, убедитесь в отсутствии короткого замыкания и правильности подключения фаз и нулевого провода. Запустите систему и настройте терморегулятор на минимальную температуру, постепенно повышая ее для равномерного прогрева пола.

Тестирование работоспособности инфракрасного пола перед укладкой покрытия

Проверка системы перед финишным покрытием обязательна для выявления неисправностей и предотвращения дорогостоящего демонтажа.

1. Подключите терморегулятор к электросети и установите рабочую температуру, обычно 35–40 °C.
2. Включите систему и оставьте работать на 10–15 минут для равномерного прогрева элементов.
3. С помощью инфракрасного термометра или тепловизора измерьте температуру по всей поверхности пола. Разница температур более 5 °C указывает на возможный дефект в нагревательных элементах.
4. Проверьте сопротивление нагревательных элементов мультиметром в режиме измерения ом. Значение должно совпадать с паспортными данными производителя, обычно в пределах 10–30 Ом на один контур.
5. Измерьте сопротивление изоляции между нагревательным кабелем и землей. Оно должно быть не ниже 20 МОм для надежной безопасности.
6. Осмотрите соединительные места и терморегулятор на предмет механических повреждений и надежности контактов.

При обнаружении отклонений отключите систему и устраните неисправности перед дальнейшей укладкой напольного покрытия.

Укладка напольного покрытия поверх инфракрасного теплого пола

При выборе напольного покрытия для инфракрасного теплого пола учитывайте теплопроводность материала. Толщина и тип покрытия влияют на эффективность нагрева и долговечность системы.

1. Подготовка основания: Поверхность должна быть ровной, чистой и сухой. Наличие неровностей может повредить нагревательные элементы и ухудшить контакт с покрытием.
2. Выбор покрытия:
   • Ламинат и паркетная доска с классом износостойкости не ниже AC4 и толщиной до 12 мм подходят для ИК-полов.
   • Керамическая плитка оптимальна по теплопроводности, не должна превышать 10 мм толщины.
   • Виниловые покрытия допускаются, если их производитель указывает совместимость с теплым полом и максимальную температуру нагрева не выше 27 °C.
   • Ковролин и толстые пробковые покрытия уменьшают эффективность нагрева и не рекомендуются.
3. Подложка: Используйте теплоотражающую подложку, предназначенную для инфракрасных систем, чтобы направить тепло вверх. Толщина подложки не должна превышать 3 мм.
4. Монтаж покрытия:
   • При укладке ламината или паркета соблюдайте технологию плавающего пола, оставляя компенсационные зазоры 8-10 мм по периметру.
   • Для плитки используйте эластичный клеевой состав с низкой тепловой сопротивляемостью.
   • Избегайте использования толстых клеевых или выравнивающих слоев, превышающих 3 мм.
5. Проверка системы: После укладки покрытия проверьте работу пола без перегрева и с равномерным распределением тепла. Максимальная температура поверхности не должна превышать 27-29 °C для ламината и паркета.

Основные правила эксплуатации и безопасность при использовании инфракрасного пола

Перед включением инфракрасного теплого пола убедитесь, что электропроводка соответствует техническим нормам и способна выдерживать нагрузку. Используйте терморегулятор с функцией защиты от перегрева и автоматическим отключением.

Не допускается укладывать мебель с высокой теплоизоляцией на покрытие, чтобы избежать локального перегрева пленки. Минимальный зазор под мебелью должен составлять не менее 3 см для свободной циркуляции тепла.

Поверх инфракрасного пола запрещается укладывать толстые ковры и другие теплоизолирующие покрытия, снижающие эффективность обогрева и увеличивающие риск перегрева.

Регулярно проверяйте соединения и целостность проводки, особенно в местах прохода кабеля через стену или пол. Поврежденные участки требуют немедленного ремонта квалифицированным электриком.

Влажные уборки производите только при отключенном электропитании пола. Не допускается попадание жидкости под покрытие и контакт с электрическими элементами.

В случае возникновения постороннего запаха гари или дыма немедленно отключите питание и обратитесь к специалисту. Не пытайтесь самостоятельно устранять неисправности в электросистеме.

Монтаж инфракрасного пола выполняйте с учетом рекомендаций производителя, учитывая допустимую мощность на квадратный метр (обычно 150-220 Вт/м²) и температурные режимы эксплуатации (обычно до 40°C на поверхности).

Для предотвращения механических повреждений избегайте установки тяжелой мебели с острыми ножками без защитных прокладок, чтобы не повредить нагревательный элемент.

Вопрос-ответ:

Как выбрать место для укладки инфракрасного теплого пола в комнате?

При выборе участка для монтажа инфракрасного теплого пола следует учитывать расположение мебели и основных источников тепла. Лучше всего размещать пленку на открытых участках пола, где она сможет максимально эффективно обогревать помещение. Избегайте мест под большими шкафами и тяжелой техникой, так как это затруднит теплообмен и может повредить пленку.

Какие инструменты и материалы понадобятся для установки инфракрасного теплого пола?

Для работы понадобятся: рулетка или измерительная лента, ножницы для резки пленки, изолента, монтажный скотч, терморегулятор, провода и соединители, а также защитная пленка или изоляционный слой. Перед началом монтажа важно подготовить ровное и чистое основание пола.

Какие этапы включает монтаж инфракрасного теплого пола?

Сначала нужно тщательно очистить и выровнять поверхность пола. Затем раскладывают пленку с нагревательным элементом, учитывая размеры комнаты и расположение мебели. После этого подключают электропроводку к терморегулятору и проверяют работу системы. Завершающий этап — укладка финишного покрытия, которое должно быть совместимо с инфракрасным полом.

Как обеспечить безопасность при монтаже и эксплуатации инфракрасного теплого пола?

Для безопасности нужно внимательно следить за правильностью подключения всех электрокомпонентов и соблюдать правила по электробезопасности. Не стоит укладывать пленку под предметами с острыми углами или тяжелыми конструкциями. Также желательно использовать защитные материалы, которые предотвращают механические повреждения и короткие замыкания. Важно не допускать попадания влаги на нагревательный элемент.

Можно ли укладывать инфракрасный теплый пол самостоятельно без привлечения специалистов?

При наличии базовых навыков работы с электричеством и внимательном изучении инструкции монтаж вполне возможен своими силами. Однако для подключения к электросети и настройки терморегулятора рекомендуется обратиться к квалифицированному электрику. Неправильное подключение может привести к неисправностям и даже опасным ситуациям, поэтому не стоит пренебрегать профессиональной помощью.

Какие инструменты и материалы понадобятся для монтажа инфракрасного теплого пола?

Для укладки инфракрасного теплого пола потребуются: инфракрасная пленка или кабель, теплоизоляционный материал, специальный монтажный скотч, термодатчик с кабелем, терморегулятор, ножницы (если пленка режется), измерительная рулетка, отвертка или шуруповерт для крепления элементов, а также перчатки для защиты рук. Также стоит подготовить ровную и чистую поверхность основания для монтажа.

Как правильно уложить инфракрасный теплый пол под ламинат, чтобы избежать повреждений пленки и обеспечить равномерный нагрев?

Первым этапом необходимо тщательно очистить и выровнять основание пола, удалив грязь и пыль. Далее укладывается слой теплоизоляции, который будет препятствовать потерям тепла вниз. После этого раскладывают инфракрасную пленку, соблюдая расстояния от стен и избегая мест с крепежами или выступами. Пленку режут только по отмеченным линиям. Важно соединить термодатчик с пленкой, чтобы контролировать температуру. Все соединения изолируют монтажным скотчем. После проверки работоспособности пленку покрывают защитным слоем (например, подложкой для ламината), а затем монтируют ламинат, избегая чрезмерного давления на пленку. Такой подход поможет обеспечить долгий срок службы теплого пола и равномерный прогрев.
