Счетчик воды – это устройство, предназначенное для учета расхода воды в домах, квартирах, офисах и других помещениях. Существует несколько типов счетчиков, включая механические, электронные и ультразвуковые модели. Каждый тип имеет свои особенности в конструкции и принципе работы, что влияет на точность измерений и срок службы устройства.

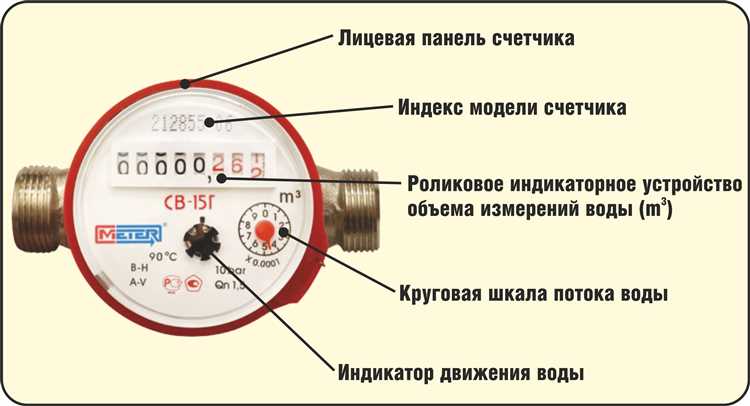

Основные элементы счетчика воды: корпус, измерительный механизм, механизм передачи показаний и устройство для установки. Корпус счетчика обычно выполнен из прочных материалов, таких как латунь или нержавеющая сталь, что предотвращает его повреждение и коррозию. Измерительный механизм может быть как механическим, так и электронным. В механических счетчиках используется турбинный или крыльчатый принцип работы, в то время как в электронных моделях часто используются датчики, фиксирующие поток воды через трубопровод.
Еще одним важным элементом является механизм передачи показаний, который может быть выполнен в виде механического счетного устройства или электронного дисплея. Современные модели оснащены функцией дистанционной передачи данных, что значительно упрощает процесс снятия показаний и управления устройством. Установка счетчика требует правильного подключения и расположения в трубопроводной системе для обеспечения точных измерений.
При выборе счетчика воды стоит учитывать не только тип устройства, но и его класс точности. Наиболее популярными являются счетчики с классом точности 2 или 3, которые подходят для большинства бытовых условий. Однако для объектов с высоким расходом воды рекомендуется устанавливать устройства с более высоким классом точности, что позволит избежать ошибок в расчетах.
Как устроен механический счетчик воды
Механический счетчик воды работает на основе механических компонентов, преобразующих поток воды в показания на циферблате устройства. Основной принцип его работы заключается в использовании турбины или поплавка, который под воздействием потока воды приводит в движение счетный механизм.
Внутри механического счетчика обычно находятся следующие элементы:
- Корпус: обычно выполнен из металла или пластика, защищает внутренние механизмы от внешних воздействий.
- Ротор (или турбина): основной элемент, который вращается под воздействием течения воды. Он фиксирует объем жидкости, проходящий через счетчик.
- Магнитная система: для точного отсчета показаний вращающегося ротора используется магнитная система, которая передает данные на циферблат.
- Циферблат: отображает текущий расход воды, обычно в литрах. Механизм циферблата может быть аналоговым с числами и стрелками или цифровым.
- Входной и выходной патрубки: через эти элементы вода поступает в счетчик и выходит из него после измерения.
Когда вода проходит через счетчик, она заставляет вращаться ротор, который в свою очередь приводит в движение стрелки или цифры на дисплее. Ротор может быть выполнен в виде турбины или клапана, который эффективно разделяет поток воды, при этом минимизируя сопротивление.
Часто на выходе из счетчика устанавливается фильтр для защиты от загрязнений, которые могут повредить механизм или снизить точность измерений.
Для обеспечения надежности и долговечности механический счетчик воды должен быть установлен в месте, где не будет подвергаться воздействию экстремальных температур или механических повреждений. Регулярная калибровка и проверка устройства помогут поддерживать его точность на высоком уровне.
Принцип работы ультразвукового счетчика воды
Ультразвуковые счетчики воды используют эффект распространения ультразвуковых волн в потоке воды для измерения её объема. Этот принцип основан на измерении времени, которое ультразвуковая волна тратит на преодоление определенного расстояния через поток воды.
Основные компоненты ультразвукового счетчика:
- Ультразвуковые датчики (передатчик и приемник)
- Процессор для обработки сигнала и вычисления расхода
- Электронный дисплей или интерфейс для отображения показаний
Принцип работы устройства заключается в том, что ультразвуковые волны передаются между двумя датчиками, расположенными на разных участках трубы. В зависимости от направления потока воды изменяется время, необходимое волне для прохождения между датчиками. Этот временной сдвиг используется для вычисления скорости потока.
Алгоритм работы ультразвукового счетчика включает следующие этапы:
- Передача ультразвуковой волны: Передатчик излучает волну через поток воды.
- Измерение времени: Волна проходит через воду и достигает приемника. Если вода течет, волна будет двигаться быстрее по направлению течения и медленнее против него.
- Обработка сигнала: Процессор вычисляет разницу во времени прохождения волны в разных направлениях, что позволяет точно определить скорость потока воды.
Ключевые преимущества ультразвуковых счетчиков:
- Высокая точность измерений
- Отсутствие движущихся частей, что снижает износ
- Малое влияние на качество воды
- Простота установки и эксплуатации
Важно помнить, что ультразвуковые счетчики чувствительны к качеству воды, особенно к наличию воздуха или пузырьков в потоке, что может повлиять на точность измерений. Поэтому такие устройства лучше всего устанавливать в участках с ровным, стабильным потоком.
Особенности установки счетчика воды в квартире
Первоначально, перед покупкой и установкой счетчика важно определить тип устройства, который подходит для вашего водоснабжения. Наиболее распространены механические и ультразвуковые счетчики. Механические подходят для большинства стандартных квартир, тогда как ультразвуковые более точны, но требуют более внимательного отношения к эксплуатации и обслуживанию.
Место установки счетчика должно быть выбрано с учетом удобства доступа для последующего снятия показаний и обслуживания. Оптимальное место – это разводка труб в сантехническом шкафу, где будет легко установить прибор без затруднений для чтения показаний и проведения ремонта. Расположение прибора должно исключать попадание прямого солнечного света, а также предотвращать замерзание труб в зимний период.
Для установки счетчика воды необходимо провести отключение водоснабжения и корректно подготовить трубы. На трубах должны быть установлены специальные фильтры, чтобы избежать попадания загрязняющих веществ в счетчик, что может привести к его поломке или неправильным показаниям.
Неправильный выбор материала труб и отсутствие предварительных фильтров может привести к выходу счетчика из строя. Важно заранее провести тестирование системы на герметичность после установки, чтобы избежать утечек воды, которые могут вызвать повреждения. Место установки должно быть также защищено от случайных механических повреждений.
В некоторых регионах установка счетчика требует получения разрешения от местных коммунальных служб. При отсутствии такого разрешения можно столкнуться с проблемой при проверке прибора, когда результат может быть признан недействительным. Поэтому важно заранее уточнить требования в вашем регионе.
После установки счетчика необходимо зарегистрировать его в местной водоснабжающей компании, чтобы учесть показания устройства при расчетах за воду. Регистрация должна быть подтверждена актом, который выдается после проверки счетчика специалистами водоканала.
Не забывайте, что счетчик воды должен периодически проверяться и, при необходимости, калиброваться. Обычно эта процедура проводится раз в 6 лет, но могут быть исключения, связанные с типом устройства и эксплуатационными условиями. Важно поддерживать счетчик в исправном состоянии, чтобы избежать неточных показаний и возможных штрафных санкций за неверные данные.
Типы расходомеров и их применение в водосчетчиках
Существует несколько типов расходомеров, используемых в водосчетчиках, каждый из которых имеет свои особенности в зависимости от условий эксплуатации и точности измерений.
Механические расходомеры – наиболее распространенный тип. В этих устройствах вода приводит в движение турбину, крыльчатку или шестерню, что вызывает вращение счетного механизма. Они просты в конструкции, дешевы в производстве и обеспечивают хорошую точность при умеренных расходах воды. Однако их точность может снижаться при высоких или низких расходах воды, а также при наличии загрязняющих частиц в воде.
Электромагнитные расходомеры работают на основе закона Фарадея и измеряют скорость потока воды, проводящей электрический ток. В таких устройствах используются магниты для создания поля, через которое проходит поток воды. Это позволяет получать точные данные, даже при высоких или изменяющихся расходах воды. Электромагнитные расходомеры используются в системах, где требуется высокая точность и надежность, например, в промышленности или для учета воды в сложных условиях.
Ультразвуковые расходомеры используют принцип измерения времени прохождения ультразвуковых волн через поток воды. Такой метод обеспечивает очень высокую точность измерений, не зависит от температуры и давления воды, а также не имеет движущихся частей, что минимизирует износ. Эти расходомеры идеально подходят для учета воды в больших системах, где важна долговечность и высокая точность.
Турбинные расходомеры аналогичны механическим, но имеют более сложную конструкцию, где вместо простых крыльчаток используются более точные турбины. Такие устройства часто применяются в системах с постоянным расходом воды, таких как в жилищно-коммунальном хозяйстве, где важно сохранять стабильность показателей.
Вихревые расходомеры измеряют количество воды с помощью эффекта возникновения вихрей в потоке воды. Эти устройства устойчивы к загрязнениям и осадкам, что делает их подходящими для учета воды с высоким содержанием твердых частиц или в системах с изменяющимися расходами.
Каждый тип расходомера имеет свои ограничения по точности и применению. Выбор подходящего устройства зависит от специфики эксплуатации водосчетчика, предполагаемого расхода воды и условий работы системы.
Как выбрать счетчик воды для частного дома
Выбор счетчика воды для частного дома зависит от нескольких факторов, которые могут существенно повлиять на точность показаний и долговечность устройства. Вот ключевые моменты, на которые стоит обратить внимание при покупке.
1. Тип счетчика воды:
- Механический – дешевле, но может иметь погрешности при низких расходах воды. Применяется в основном для дач и частных домов с небольшим водопотреблением.
- Электронный – более точный и долговечный, но дороже. Подходит для домов с высокими показателями расхода воды и повышенными требованиями к точности.
- Ультразвуковой – самый точный и дорогой вариант, используется в основном для коммерческих объектов, но также может быть установлен в частном доме, если водопотребление велико.
2. Диаметр трубы: Счетчик должен соответствовать диаметру водопроводной трубы. Наиболее распространенные размеры – 15, 20 и 25 мм. Для правильного подбора необходимо точно измерить диаметр трубопровода в месте установки счетчика.
3. Погрешность измерений: Оцените диапазон измерений счетчика. Хороший прибор должен иметь минимальную погрешность на уровне 2-3%. Учитывайте, что на погрешность может влиять качество воды и давление в системе.
4. Максимальный и минимальный расход воды: У каждого счетчика есть свой диапазон расхода. Для нормальной работы важно, чтобы ваш прибор находился в пределах этого диапазона. Если расход воды в доме низкий, выбирайте модель с минимальным порогом, чтобы избежать неточностей при показаниях.
5. Условия эксплуатации: Важно учитывать температурный режим воды (от +5 до +90°C для большинства моделей), а также качество воды – если вода содержит много примесей, выбирайте модели с фильтром или дополнительные фильтры для увеличения срока службы счетчика.
6. Место установки: Установка счетчика воды должна быть удобной для доступа. Убедитесь, что счетчик можно будет обслужить или заменить без значительных затрат времени и средств.
7. Срок службы и гарантия: Прежде чем купить, проверьте, сколько лет составляет срок службы устройства и что входит в гарантию. Долговечность прибора напрямую зависит от качества его материалов и технологии производства.
8. Соответствие нормативам: Убедитесь, что выбранный счетчик воды сертифицирован и соответствует стандартам вашего региона. Это необходимо для корректной регистрации показаний в управляющей компании.
9. Стоимость: Несмотря на то, что цена счетчика может варьироваться в зависимости от типа и производителя, не стоит экономить на этом элементе. Более дорогие устройства часто имеют более точные измерения и увеличенный срок службы.
Учитывая все эти параметры, вы сможете выбрать подходящий счетчик воды для своего дома, который будет работать с высокой точностью и долговечностью.
Калибровка и поверка счетчиков воды: зачем это нужно
Зачем это нужно? Главная цель поверки – удостовериться, что счетчик функционирует корректно, а его показания соответствуют фактическому расходу воды. Если прибор не прошел поверку или не откалиброван, есть риск переплаты за воду или, наоборот, занижения показаний, что приведет к правовым последствиям.
Калибровка необходима для того, чтобы прибор обеспечивал точные данные в различных условиях, включая возможные колебания давления и температуры в сети. Счетчики могут быть чувствительны к различным факторам, таким как загрязнение воды или наличие воздуха в трубах, что влияет на точность показаний. Калибровка помогает минимизировать эти ошибки.
Поверка проводится с целью проверки того, что счетчик соответствует установленным нормативам и точно измеряет количество воды. В России поверка счетчиков воды обязательна раз в 6 лет. Это требование связано с возможными изменениями в характеристиках устройства, которые могут происходить в процессе эксплуатации.
Кроме того, отсутствие регулярной поверки может привести к штрафам или отказу от обслуживания счетчика со стороны поставщика услуг, что делает эту процедуру важным элементом поддержания правомерных расчетов.
Рекомендуется планировать поверку заранее, чтобы избежать неожиданных проблем с начислением платы за воду. Также стоит проверять точность показаний счетчика в случае возникновения сомнений относительно работы устройства.
Как обеспечить долговечность счетчика воды в условиях перепадов давления
Перепады давления в водопроводной сети – частое явление, которое может значительно сократить срок службы счетчика воды. Для предотвращения поломок и обеспечения точности измерений важно учитывать несколько факторов.
Установка ограничителей давления – одно из эффективных решений для защиты счетчика. Эти устройства регулируют давление воды, поддерживая его в оптимальном диапазоне. Для большинства бытовых счетчиков давление не должно превышать 5-6 атмосфер. Установив редуктор давления, можно избежать перепадов, которые могут привести к повреждению механизма счетчика.
Выбор качественного счетчика также важен для долговечности. Некоторые модели имеют встроенные защитные механизмы, которые минимизируют влияние давления на их работу. Особое внимание стоит уделить материалам корпуса и внутренних элементов, которые должны быть устойчивыми к высоким нагрузкам.
Монтаж устройства с учетом правильной ориентации предотвращает образование воздушных пробок, которые могут влиять на показания счетчика и повышать износ устройства. Счетчик должен быть установлен в горизонтальном положении, если не указано иное в инструкции производителя.
Регулярный сервис и профилактика помогают продлить срок службы устройства. Периодическая очистка фильтров и проверка работоспособности устройства позволяют избежать накопления загрязнений, которые могут привести к износу механизмов и неточным измерениям.
Использование стабилизаторов давления в системах с частыми перепадами поможет сбалансировать колебания и снизить риск повреждения счетчика. Эти устройства могут быть установлены в местах, где давление воды нестабильно.
Соблюдая эти рекомендации, можно значительно повысить надежность счетчика воды, снизив влияние перепадов давления и продлив его эксплуатационный срок.
Вопрос-ответ:
Что такое счетчик воды и для чего он нужен?
Счетчик воды — это прибор, который измеряет количество воды, потребляемой в доме или квартире. Он необходим для учета расхода воды, что позволяет контролировать потребление и платить за фактически использованное количество воды, а не по стандарту.
Как устроен счетчик воды и какие основные элементы в нем есть?
Счетчик воды состоит из нескольких основных частей: корпуса, измерительного механизма, устройства для отображения показаний (циферблат или цифровой экран), а также фильтра, который предотвращает попадание мусора в механизм. В зависимости от типа счетчика могут быть разные элементы, но все они выполняют функцию точного измерения расхода воды.
Почему важно правильно установить счетчик воды?
Правильная установка счетчика воды критична для точности измерений. Если прибор установлен с нарушением правил, например, с нарушением углов наклона или с неправильным подключением к водопроводу, это может привести к искажению показаний и ошибочному расчету оплаты за воду. Установку лучше доверить профессионалам, чтобы избежать таких проблем.
Какие типы счетчиков воды бывают?
Существуют механические и электронные счетчики воды. Механические чаще всего используют шестеренки и магнитные системы для измерения, а электронные — сенсоры и микропроцессоры для более точных показаний и дополнительных функций, таких как автоматический расчет расхода воды за определенный период.
Как часто нужно проверять или менять счетчик воды?
Счетчики воды имеют свой срок службы, который зависит от их типа и производителя. Обычно счетчики нужно проверять раз в 6 лет, а менять — раз в 12 лет. Однако важно следить за их состоянием, и если устройство начинает показывать неправильные данные или повреждено, его следует заменить быстрее.
