Для подключения розетки 220 В важно правильно подобрать кабель с учетом мощности подключаемых приборов, длины линии и условий эксплуатации. Ошибки на этом этапе могут привести к перегреву, повреждению изоляции и возгоранию.
Минимальное сечение жилы для однофазной розетки в квартире – 1,5 мм², но только если суммарная мощность потребителей не превышает 3,5 кВт. При установке розеток для мощной техники, например стиральной машины или духового шкафа, требуется кабель сечением не менее 2,5 мм². Для точного расчета используется формула: I = P / U, где I – ток, P – мощность, U – напряжение (220 В).
Для проводки внутри помещений чаще всего применяют медный кабель марки ВВГнг или ПУНП. Медные жилы обеспечивают стабильную проводимость, устойчивы к окислению и выдерживают большие токи по сравнению с алюминиевыми. Кабели с алюминиевыми жилами применяются в основном в старых домах или временных системах, но в новых проектах от них рекомендуется отказаться.
Надежность соединений и срок службы системы зависит не только от марки и сечения кабеля, но и от условий его укладки. В бетонных стенах и гофре важно использовать кабель с двойной изоляцией и стойкостью к нагреву. При наружной прокладке необходимо выбирать модели, устойчивые к ультрафиолету и влаге.
Какое сечение кабеля нужно для розетки 220 В в квартире
Для стандартной розетки в жилом помещении, рассчитанной на подключение бытовых приборов, применяется медный кабель сечением 2,5 мм². Он выдерживает ток до 25 А при скрытой прокладке, что соответствует нагрузке до 5,5 кВт. Этого достаточно для большинства бытовых устройств: пылесоса, телевизора, компьютера, микроволновой печи.
Если предполагается подключение приборов с высокой мощностью – например, стиральной машины, духового шкафа или кондиционера – лучше предусмотреть отдельную линию с тем же сечением, но подключённую через автомат на 16–25 А. При длине кабеля более 20 метров следует учитывать падение напряжения и при необходимости увеличить сечение до 4 мм².
Использование алюминиевых проводников в новых квартирах не допускается. При замене проводки в старом жилье с алюминиевыми жилами допустима их замена на медь с соблюдением требований ПУЭ. Минимальное допустимое сечение медного провода для розеточной линии – 1,5 мм², но его применение ограничено, так как он рассчитан на ток до 16 А (около 3,5 кВт).
Кабель должен быть трёхжильным: фаза, ноль и защитное заземление. Для квартир используется марка ВВГнг-LS или NYM – они имеют изоляцию, стойкую к нагреву и не распространяющую горение.
Допустимая нагрузка на кабель при подключении бытовых приборов
При выборе кабеля для розетки 220 В важно учитывать токовую нагрузку, которую создают подключённые приборы. Превышение допустимого значения может привести к перегреву и оплавлению изоляции.
Для медного кабеля сечением 1,5 мм² максимальная долговременная нагрузка составляет до 4,1 кВт при однофазном подключении. Такой провод подходит для розеток, через которые питаются осветительные приборы, телевизор, компьютер, но не рассчитан на мощную технику.
Кабель сечением 2,5 мм² выдерживает до 5,5 кВт. Этого достаточно для подключения стиральной машины, микроволновой печи или электрического чайника, но при одновременной работе нескольких устройств возникает риск перегрузки.
Если используется алюминиевый провод, допустимая нагрузка ниже: сечение 2,5 мм² рассчитано примерно на 4 кВт. Такие провода быстрее стареют и теряют проводимость, особенно при частых скачках напряжения.
Номинальный ток автомата должен соответствовать пропускной способности кабеля: для провода 1,5 мм² – не более 16 А, для 2,5 мм² – не более 25 А. Несоблюдение этих значений снижает уровень защиты цепи.
Не допускается прокладывать провод в пучке без учета тепловыделения: при плотной укладке допустимая нагрузка уменьшается. При скрытой проводке в гофре или штробе реальная нагрузочная способность снижается на 15–20%.
Выбор между медным и алюминиевым кабелем для розетки
Для однофазной сети 220 В в жилом помещении предпочтение отдают медному кабелю. Его проводимость выше – при одинаковом сечении сопротивление меньше, а значит, меньше потери напряжения и нагрев.
Медь выдерживает большее количество перегибов и механических воздействий, не трескается со временем, что важно при скрытой прокладке. Срок службы медных жил достигает 30–50 лет, в то время как алюминиевые провода стареют быстрее – примерно за 15–20 лет.
Алюминий дешевле, но требует увеличенного сечения: например, для розетки на 16 А потребуется кабель сечением не менее 2,5 мм² из меди, а при использовании алюминия – минимум 4 мм². При этом контактные соединения с алюминием подвержены ослаблению из-за его пластичности и окисления.
Если электропроводка новая или планируется капитальный ремонт, кабель выбирается с медными жилами. Алюминий допустим только в случае ограниченного бюджета и при соблюдении всех условий монтажа: использование специальных зажимов и регулярная проверка соединений.
Какой тип изоляции безопаснее для прокладки в стене
Для скрытой проводки в стенах наиболее безопасным считается кабель с изоляцией из сшитого полиэтилена (ПВХ или ПЭ) и внешней оболочкой, стойкой к механическим повреждениям и воздействию высоких температур.
- ПВХ (поливинилхлорид) – распространённый вариант. Выдерживает нагрев до +70 °C, устойчив к влаге и гниению. Подходит для сухих и влажных помещений, но чувствителен к перепадам температуры и механическим нагрузкам.
- ПЭ (полиэтилен) – имеет лучшие диэлектрические свойства, но плохо переносит нагрев. Не рекомендуется для жилых помещений без дополнительной защиты.
- Сшитый полиэтилен (PEX) – термостойкий материал, сохраняющий форму и характеристики при нагреве до +90 °C. Обеспечивает надёжную изоляцию в условиях повышенной нагрузки.
Для стен, выполненных из негорючих материалов (бетон, кирпич), рекомендуется использовать кабели типа ВВГнг-LS:
- ВВГнг – изоляция и оболочка из ПВХ, не распространяет горение.
- ВВГнг-LS – вариант с низким дымо- и газовыделением при нагреве. Оптимален для жилых помещений и офисов.
В деревянных конструкциях необходимо использовать кабель в защитной гофре или металлорукаве. Предпочтение отдают кабелям с двойной изоляцией и оболочкой, устойчивой к воспламенению.
Не допускается прокладка кабелей с резиновой изоляцией или без внешней оболочки – они быстро теряют свойства и становятся источником риска.
Марки кабеля, рекомендованные для розеток 220 В
Для розеток 220 В подходят медные кабели с сечением жил в зависимости от нагрузки и длины линии. Основные марки:
- ВВГ – медный кабель с PVC-изоляцией и оболочкой, подходит для стационарной прокладки в помещениях. Обычно применяется с сечением 2.5 мм² для розеток.
- NYM – более современный кабель с двойной изоляцией и защитной оболочкой, устойчив к механическим повреждениям и влаге. Часто выбирается для скрытой проводки.
- ПВС – гибкий кабель с изоляцией из ПВХ, применяется для подключения переносных приборов и розеток с небольшой нагрузкой.
- ШВВП – гибкий провод с двумя или тремя жилами, подходит для подключения бытовой техники и розеток с небольшим током.
Рекомендуемые сечения жил для розеток 220 В:
- 2.5 мм² – стандарт для большинства бытовых розеток с нагрузкой до 16 А.
- 4 мм² – при необходимости подключения мощных приборов или при увеличенной длине линии.
Для безопасности важно выбирать кабель с медными жилами, соответствующий ГОСТ и имеющий сертификаты качества.

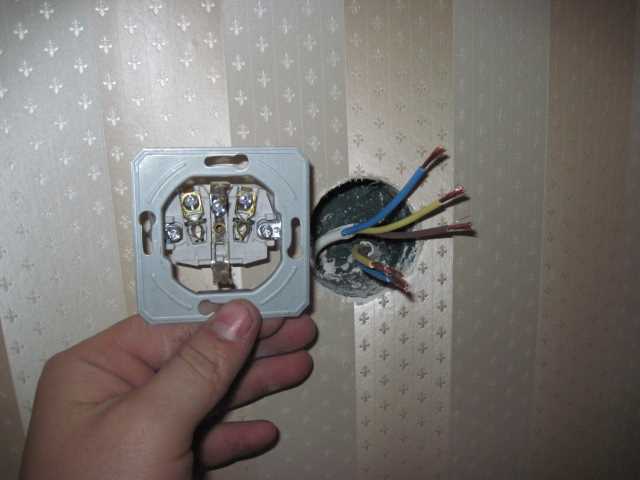

Как рассчитать длину кабеля без запаса и с учетом резерва
Для точного определения длины кабеля измерьте расстояние от розетки до электроустановки по маршруту прокладки, учитывая изгибы и обходы препятствий.
Длина без запаса равна фактическому измеренному расстоянию. При расчёте с учётом резерва добавьте 5–10% к общей длине для возможности повторной прокладки или ремонта.
Если кабель прокладывается внутри стен или в труднодоступных местах, рекомендуется увеличить запас до 15%, чтобы компенсировать возможные ошибки при монтаже.
Для сложных маршрутов с несколькими углами и соединениями резерв лучше увеличить до 20%, чтобы избежать дефицита провода.
Резерв не должен превышать 20%, так как излишек может усложнить укладку и привести к дополнительным затратам.
Подходит ли кабель с одножильными или многожильными проводами
Для розетки 220 В чаще выбирают многожильный кабель. Он обладает большей гибкостью, что облегчает прокладку и подключение в условиях ограниченного пространства или необходимости изгибов. Многожильные провода устойчивы к вибрациям и механическим нагрузкам, что повышает срок службы соединения.
Одножильные провода применяются преимущественно в стационарных установках, где кабель прокладывается напрямую без частых изгибов. Они обеспечивают более простой контакт в клеммных соединениях благодаря жесткости жилы, но требуют аккуратного монтажа, чтобы избежать повреждений и перетирания.
Рекомендация: Для бытовых розеток оптимально использовать медный многожильный кабель сечением, соответствующим нагрузке (обычно от 1,5 до 2,5 мм²). Если проводка выполняется в распределительных щитках или на участках без подвижности, можно рассмотреть одножильный кабель с аналогичным сечением.
При выборе кабеля важно учитывать требования ПУЭ и производителя электрооборудования, чтобы обеспечить надежность и безопасность эксплуатации.
Что учесть при выборе кабеля для наружной и внутренней прокладки
Для внутренней прокладки в помещениях рекомендуются кабели с медными жилами, например, ВВГнг(А) или NYM. Диаметр жилы зависит от нагрузки: для освещения обычно 1,5 мм², для розеток – от 2,5 мм². Изоляция должна быть устойчивой к механическим повреждениям и температуре до +70°C.
Для наружной прокладки подходят кабели с дополнительной защитой от влаги и ультрафиолета, например, силовые кабели с резиновой или ПВХ-изоляцией марки КГ или ВВГнг(А)-LS. Обязательно учитывать устойчивость оболочки к перепадам температуры и воздействию атмосферных осадков. При прокладке в земле кабель должен иметь защитный слой или укладываться в трубах.
Важно проверять степень защиты кабеля по классу горючести: для жилых помещений лучше выбирать марки с пониженной горючестью и отсутствием выделения токсичных газов при горении. Для наружных работ – кабели с маркировкой «нг» и «LS».
Длина кабеля влияет на потери напряжения: при больших расстояниях необходимо увеличивать сечение жилы, чтобы избежать падения напряжения свыше 5%. Рекомендуется проводить расчёт исходя из мощности подключаемых устройств и длины линии.
Соединения и переходы на наружных участках следует защищать герметично, применять специальные коробки с классом защиты не ниже IP54. Для внутренней прокладки соединения допустимо выполнять в распределительных коробках с IP20.
Учитывать условия монтажа: если кабель будет проходить через стены или подвалы с повышенной влажностью, следует выбирать кабели с влагозащитой и дополнительной механической прочностью.
Вопрос-ответ:
Какой сечение кабеля лучше всего подходит для подключения розетки на 220 В в квартире?
Для розетки с напряжением 220 В обычно выбирают кабель с сечением жилы от 2,5 мм². Это связано с тем, что такое сечение выдерживает нагрузку до 16 А, что соответствует стандартной розетке. Если планируется подключение мощной техники, например, электроплиты или стиральной машины, стоит рассмотреть кабель с большим сечением — 4 мм² или 6 мм². Выбор зависит от силы тока и длины линии, так как при большой длине кабеля может понадобиться увеличить сечение, чтобы избежать падения напряжения.
Можно ли использовать алюминиевый кабель для подключения розетки на 220 В?
Использование алюминиевого кабеля возможно, но не рекомендуется для обычных бытовых розеток. Алюминий обладает худшей проводимостью по сравнению с медью, а также более подвержен окислению, что может привести к ухудшению контакта и нагреву. Если же алюминиевый провод применять, то его сечение должно быть больше медного, чтобы компенсировать сопротивление. В большинстве квартир и домов предпочтительнее использовать медный кабель из-за надежности и долговечности.
Какой тип кабеля выбрать для скрытой проводки в стенах под розетку 220 В?
Для скрытой проводки обычно используют кабель с изоляцией, устойчивой к механическим повреждениям и воздействию влаги. Чаще всего выбирают медный трехжильный кабель с маркировкой ВВГ или NYM. Такие кабели имеют прочную оболочку и хорошо подходят для монтажа в стенах. Важно, чтобы проводка соответствовала нормам безопасности и требованиям по сечению, обычно 2,5 мм² для стандартных розеток. При монтаже важно избегать перегибов и повреждений изоляции.
Как понять, что кабель для розетки 220 В выбран правильно?
Правильный выбор кабеля основывается на нескольких параметрах. Во-первых, сечение жил должно соответствовать максимальной нагрузке, которую будет выдерживать розетка. Обычно для бытовых нужд достаточно 2,5 мм². Во-вторых, материал проводника — медь предпочтительнее алюминия из-за лучшей проводимости и надежности. Также важно, чтобы кабель имел соответствующую изоляцию для условий эксплуатации, например, для скрытой или открытой проводки. Если все эти условия соблюдены, и кабель установлен по правилам, то он подходит для подключения розетки 220 В.
