Подземный ввод электричества – это технологически сложный процесс, который требует точного соблюдения норм и правильного выбора материалов. Качество монтажа напрямую влияет на безопасность, надежность и долговечность электроснабжения.
Основной элемент подземного ввода – кабель, который должен соответствовать нагрузкам дома и иметь защиту от влаги и механических повреждений. Чаще всего используются кабели с сечением от 4 до 16 мм², в зависимости от мощности потребителей и длины линии. Рекомендуется выбирать силовые кабели с изоляцией из сшитого полиэтилена (XLPE) или поливинилхлорида (PVC) с двойной оболочкой для повышения стойкости к внешним факторам.
Трасса прокладки должна быть запроектирована с учетом глубины заложения не менее 70 см, чтобы избежать повреждений при земляных работах и обеспечить защиту от промерзания. Кабель укладывается в гофрированную или ПВХ трубу, что упрощает замену при необходимости и дополнительно защищает проводник.
Необходимо строго соблюдать требования ПУЭ (Правил устройства электроустановок), включая обязательное заземление металлических элементов и использование герметичных муфт на стыках. Дополнительной мерой безопасности является установка предупредительных знаков и маркеров вдоль трассы кабеля.
Выбор кабеля для подземного электроввода с учетом условий грунта
В грунтах с повышенной кислотностью или щелочностью (pH ниже 5 или выше 9) следует использовать кабели с химически стойкой оболочкой, например, из полиэтилена или резинотехнических материалов, устойчивых к коррозии и биологическому воздействию.
Глубина прокладки влияет на выбор сечения и тип кабеля. При глубине ниже 0,7 м необходим дополнительный защитный слой, а кабель должен иметь прочную бронированную оболочку, например, стальную ленту или броню из проволоки. Для менее глубоких вводов достаточно бронированного кабеля без дополнительной защиты.
Сечение кабеля рассчитывается с учетом длины ввода, мощности нагрузки и типа грунта. Глинистые и влажные почвы снижают теплопроводность, что требует увеличения сечения на 15–20% по сравнению с нормативным значением для сухих грунтов.
При выборе кабеля обязательно учитывать максимальную рабочую температуру грунта (обычно 25–30°C), а также возможность сезонного промерзания. Для холодных регионов рекомендуется использовать кабели с морозостойкой изоляцией, предотвращающей растрескивание и потерю электроизоляционных свойств.
Рекомендуемые типы кабелей для подземного ввода: ВВГнг(А)-LS бронированный, NYM-J с защитной оболочкой, АПвБбШв с двойной броней. Выбор зависит от конкретных условий эксплуатации и необходимости защиты от механических повреждений.
Важно учитывать требования ГОСТ 31996-2012 и ПУЭ (Правил устройства электроустановок), регулирующие параметры изоляции и прочности кабелей для подземных коммуникаций.

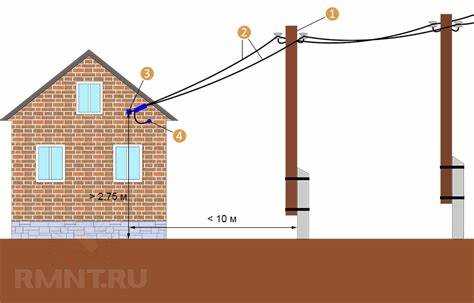

Требования к глубине и способу прокладки кабеля в земле
Кабель для подземного ввода электричества должен прокладываться на глубине не менее 70 см от поверхности земли. В местах с возможным механическим воздействием, например под проезжей частью, глубина увеличивается до 90 см. Минимальное расстояние от трубопроводов газо- и водоснабжения – 200 мм по горизонтали.
Кабель укладывается в траншею с ровным дном, без острых камней и корней, препятствующих целостности изоляции. Для защиты рекомендуется использовать песчаную подсыпку толщиной не менее 10 см под кабелем и 10 см сверху, исключающую повреждение в процессе засыпки.
При прокладке в грунтах с высокой влажностью и агрессивной средой кабель должен иметь дополнительную защиту – полиэтиленовую или металлическую гофру. В местах пересечения с дорогами или другими коммуникациями необходима прокладка в защитных трубах из ПНД диаметром не менее 40 мм.
Для предотвращения механических повреждений вдоль кабеля укладывают предупредительную ленту с надписью «Электрокабель» на расстоянии 15-20 см выше кабеля. Запрещается прокладывать силовые кабели вблизи трубопроводов с горючими или взрывоопасными веществами без дополнительной изоляции и увеличения расстояния между коммуникациями.
Подготовка траншеи и защита кабеля от механических повреждений
Глубина траншеи для подземного ввода должна составлять не менее 70 см от поверхности земли до нижней части кабеля. Ширина траншеи – минимум 30 см, чтобы обеспечить свободное размещение кабеля и подушки из песка.
- Удалите корни, камни и строительный мусор, чтобы исключить повреждения изоляции кабеля.
- Дно траншеи выровняйте и засыпьте слоем чистого песка толщиной 10–15 см для амортизации и предотвращения прямого контакта кабеля с грунтом.
- Кабель прокладывайте ровно, без острых перегибов; минимальный радиус изгиба должен быть не менее 15 диаметров кабеля.
Защита кабеля осуществляется несколькими методами:
- Прокладка в гофрированной пластиковой трубе (гофре) с толщиной стенки не менее 2 мм для защиты от механических воздействий.
- После укладки кабеля и гофры нанесите поверх слой песка толщиной 10 см, чтобы амортизировать возможные нагрузки.
- Поверх песка положите слой кирпича, бетонных плит или специальной кабельной защитной ленты для предотвращения повреждений при последующих земляных работах.
- Если траншея проходит под дорожным покрытием, дополнительно используйте металлический кабель-канал или стальную трубу с антикоррозийным покрытием.
Отметьте место прокладки кабеля сигнальной лентой на расстоянии 15–20 см выше кабеля для предупреждения при дальнейших земляных работах.
Правила монтажа кабельных муфт и соединений под землей
Кабельные муфты должны обеспечивать надежную защиту от влаги и механических повреждений. Для подземного ввода рекомендуется использовать муфты с герметизацией на основе термоусадочных трубок или гелевых наполнителей.
Перед установкой соединения кабель очищают от загрязнений и изоляции на длину, необходимую для монтажа муфты. Все места зачистки должны быть ровными, без заусенцев и повреждений жил.
Для повышения герметичности на очищенные жилы наносят специализированный уплотнительный состав или мастику, совместимую с изоляцией кабеля. Это исключает коррозию и ухудшение контакта.
Муфту монтируют в подготовленную траншею с ровным дном, без острых камней и остатков строительного мусора. Глубина залегания должна соответствовать нормативам региона, обычно не менее 0,7 метра, с учетом климатических особенностей.
После установки муфты и проверки контактов пространство вокруг заполняют песком или специальным инертным материалом для механической защиты и предотвращения смещения соединения.
Для дополнительной защиты соединения монтируют металлический или пластмассовый защитный короб, который предотвращает повреждения при засыпке траншеи и эксплуатации.
Все соединения должны соответствовать стандартам по электрической прочности и изоляции, с обязательным контролем сопротивления изоляции не ниже 1 МОм после монтажа.
Рекомендуется использовать муфты и материалы, сертифицированные для подземного применения, выдерживающие температурные и влажностные нагрузки, характерные для конкретного региона.

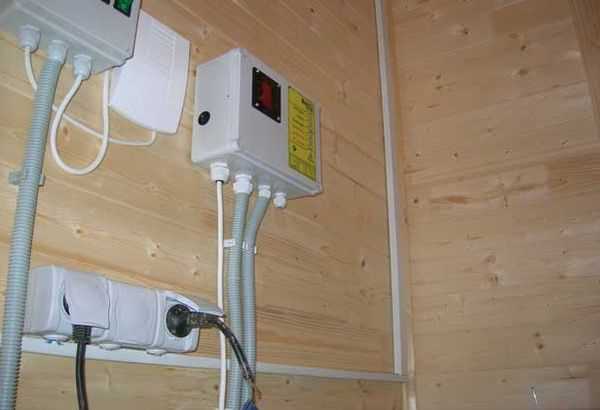

Заземление и установка молниезащиты при подземном вводе
Подземный ввод электроснабжения требует обязательного выполнения грамотного заземления и установки молниезащиты для обеспечения безопасности и надежности системы.
- Заземление:
- Для заземления используется металлический контур из стальных оцинкованных прутков диаметром не менее 12 мм или медных штырей диаметром 10 мм.
- Контур располагается на глубине не менее 0,7 м, охватывая площадь около 3–5 м² вокруг вводного кабеля.
- Сопротивление заземлителя должно быть не выше 4 Ом, измеряется специальным прибором (землемером).
- Контур соединяется с корпусом распределительного щита и металлической оболочкой подземного кабеля.
- Все соединения выполняются сваркой или болтовыми соединениями с контролем надежности контакта.
- Молниезащита:
- Устанавливается внешний молниеприемник на крыше дома, связанный с системой заземления.
- Подземный ввод защищается установкой в кабельном канале разрядников или ограничителей перенапряжений (ОПН).
- Для снижения риска проникновения импульсных токов в электросеть применяется координированная установка ОПН на вводе и распределительных щитах.
- Все металлические элементы подземного ввода, включая трубопроводы и кабельные короба, должны быть соединены с системой уравнивания потенциалов.
- Регулярно проверяется состояние заземляющего контура и молниезащиты с контролем сопротивления и целостности соединений.
Подключение кабеля к распределительному щиту внутри дома
Кабель от подземного ввода должен заходить в распределительный щит через герметичный ввод с уплотнителями, предотвращающими попадание влаги и пыли. Оптимально использовать ввод с резьбовым соединением и резиновыми уплотнителями, соответствующий диаметру кабеля.
Перед подключением кабеля необходимо тщательно очистить жилы от изоляции на длину 15-20 мм, избегая повреждений медных проводников. Для соединения жил применяют прессуемые или винтовые клеммы с гарантированным контактным усилием, чтобы исключить нагрев и искрение.
Проводники заземления, нулевые и фазные подключаются к соответствующим шинам. Шина заземления должна быть из меди или лужёной стали с надежным креплением к корпусу щита. Все соединения рекомендуется проверять мультиметром на отсутствие сопротивления и правильность фазировки.
Рекомендуется использовать кабель с медными жилами сечением не менее 6 мм² для подачи мощностью до 10 кВт, а при большем потреблении – не менее 10 мм². Для дополнительной безопасности ввод кабеля оснащают автоматическим выключателем с номиналом, соответствующим максимально допустимой нагрузке.
Все провода внутри щита должны быть уложены аккуратно, без изломов, и закреплены пластиковыми хомутами с зазором не менее 5 мм от стенок корпуса. После подключения обязательно проверяют работоспособность системы с помощью тестера напряжения и проверяют правильность работы защитных устройств.
Проверка сопротивления изоляции и испытания электроввода
Перед подключением подземного ввода к электросети необходимо измерить сопротивление изоляции кабеля. Минимальное значение сопротивления должно составлять не менее 1 МОм при измерении мегомметром с напряжением 500 В для кабелей с сечением до 10 мм² и не менее 5 МОм для сечений свыше 10 мм².
Испытания следует проводить после монтажа и перед засыпкой траншеи, чтобы иметь возможность обнаружить повреждения изоляции. Для проверки рекомендуется использовать мегомметр с регулятором напряжения и фиксировать результаты измерений в журнале испытаний.
Проверку проводят на каждом кабельном жиле по отношению к экранирующей оплетке или земле. Резкое снижение сопротивления указывает на нарушение изоляции или наличие влажности внутри кабеля.
Испытание электроввода включает подачу испытательного напряжения, обычно в 1,5 раза превышающего рабочее напряжение системы, в течение 5 минут. За этот период не должно быть пробоев или значительного снижения сопротивления.
Особое внимание уделяют местам соединений и проходам через стены – там вероятность повреждений выше. В случае обнаружения дефектов, монтажные работы повторяют после устранения повреждений.
После успешного проведения всех измерений составляют акт испытаний, который является обязательным документом для подачи электроэнергии и подтверждает качество и безопасность подземного ввода.
Документирование и согласование подземного ввода с электросетями
Для легального и безопасного подземного ввода электроэнергии требуется получить технические условия (ТУ) у местной электросетевой организации. Технические условия содержат требования к глубине прокладки кабеля, типу защитных труб, способам защиты от механических повреждений и точки подключения к сети.
После получения ТУ необходимо подготовить проект подземного ввода, включающий схемы прокладки кабеля, спецификации материалов и расчёты нагрузки. Проект должен разрабатываться с учётом нормативов ПУЭ и СП 31-110-2003.
Согласование проекта проводится через электросетевую компанию, которая проверяет соответствие проектных решений техническим условиям и требованиям безопасности. Без одобрения сетей подключение запрещено.
После завершения монтажа выполняется акт скрытых работ с фиксацией глубины, способа прокладки и качества засыпки. Этот акт обязателен для ввода подземного кабеля в эксплуатацию и последующего осмотра сетевиками.
Финальным этапом является подача заявки на техническое присоединение с приложением всех согласованных документов и актов. После проверки и подтверждения готовности подключения электросетевая компания оформляет договор и разрешение на ввод в эксплуатацию.
Рекомендации: заранее планировать сроки получения всех согласований (от 1 до 3 месяцев), использовать сертифицированные материалы и привлекать специалистов с опытом работы в электросетях, чтобы избежать дополнительных проверок и доработок.
Вопрос-ответ:
Какие материалы нужны для подземного ввода электричества в дом?
Для подземного ввода используют гофрированные трубы из ПВХ или ПНД, силовой кабель с защитной изоляцией, муфты для соединений, бетон или песчано-гравийную смесь для засыпки траншеи. Важно, чтобы кабель был рассчитан на необходимую нагрузку и имел сертификаты соответствия.
Как правильно подготовить траншею для прокладки кабеля?
Траншею копают глубиной не менее 70 см, чтобы кабель был надежно защищён от механических повреждений и промерзания. Дно траншеи выравнивают, укладывают песчаную подушку толщиной 10–15 см для предотвращения повреждений кабеля. После прокладки кабеля траншею засыпают сначала песком, затем грунтом, хорошо утрамбовывая слои.
Какие требования предъявляются к кабелю для подземного ввода?
Кабель должен иметь многослойную защиту от влаги и механических повреждений, быть предназначен для прокладки в земле и выдерживать заданную нагрузку по току. Обычно используют силовые кабели с медными жилами и изоляцией из сшитого полиэтилена или резины, рассчитанные на напряжение 0,4 кВ.
Нужно ли согласовывать подземный ввод с электросетевой компанией?
Да, перед началом работ необходимо получить разрешение и технические условия в энергоснабжающей организации. Они выдают требования по характеристикам кабеля, глубине прокладки, способу заземления и другим параметрам. Несоблюдение этих правил может привести к отказу в подключении и штрафам.
Какие меры безопасности нужно соблюдать при прокладке подземного ввода?
Работы должны выполняться с отключением электричества и с применением средств индивидуальной защиты: перчаток, касок и специальной обуви. Траншею нельзя копать вблизи газопроводов и других коммуникаций без проверки. Кабель необходимо прокладывать с учётом правил ПУЭ, избегая перегибов и натяжений, чтобы исключить повреждения.
Какие материалы и инструменты необходимы для выполнения подземного ввода электричества в частный дом?
Для подземного ввода электричества обычно используют гофрированную трубу из ПВХ или ПНД, кабель силовой с соответствующим сечением, муфты и герметики для соединений. Также понадобятся лопатка или экскаватор для прокладки траншеи, изолента, зажимы, а также средства индивидуальной защиты, например, перчатки и защитные очки. Правильный выбор материалов зависит от условий почвы и требований энергоснабжающей компании.
