Компенсатор в трубопроводных системах выполняет ключевую роль в предотвращении повреждений, вызванных тепловыми расширениями или механическими колебаниями труб. Эти устройства позволяют снижать нагрузку на элементы конструкции, обеспечивая безопасность и долговечность всей системы. Важность их применения становится очевидной при проектировании трубопроводов, работающих в условиях изменения температуры, давления и внешних воздействий.
Основной функцией компенсатора является компенсация тепловых деформаций труб, возникающих в процессе нагрева и охлаждения. Без них трубы могут подвергаться значительным напряжениям, что ведет к их деформации, утечкам или даже разрушению. Компенсаторы позволяют равномерно распределять эти напряжения, предотвращая повреждения в местах соединений и свариваемых участках.
При выборе компенсатора необходимо учитывать: рабочие температуры, давление, а также возможные механические воздействия, такие как вибрации или перемещения труб. Важную роль играет материал, из которого изготовлено устройство, так как он должен быть устойчив к агрессивным воздействиям рабочей среды и иметь достаточную прочность для выдерживания нагрузок в течение длительного времени.
Оптимальный выбор компенсатора обеспечивает стабильную работу трубопроводной системы, увеличивая ее срок службы и снижая затраты на обслуживание и ремонт.

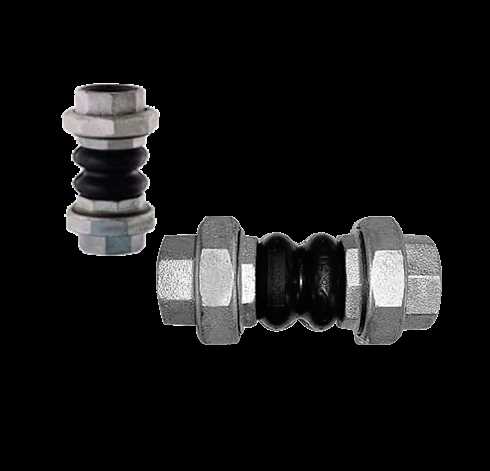

Как компенсатор устраняет температурные деформации трубопровода
Температурные деформации в трубопроводах возникают при изменении температуры рабочей среды или окружающей среды. Металл расширяется при нагреве и сжимается при охлаждении, что вызывает осевые, поперечные и угловые напряжения. Без компенсации такие деформации приводят к утечкам, разгерметизации, разрушению опор и сварных соединений.
Компенсатор эффективно нейтрализует эти деформации за счёт своей гибкой конструкции. Наиболее распространённые типы:
- Линзовые – многослойные элементы, способные работать в системах с перепадами температур до 400°C, амплитуда осевого перемещения – до 100 мм.
- Сильфонные – металлические гофры, воспринимающие осевые, поперечные и угловые перемещения. Допускают рабочее давление до 25 бар и температуру до 600°C.

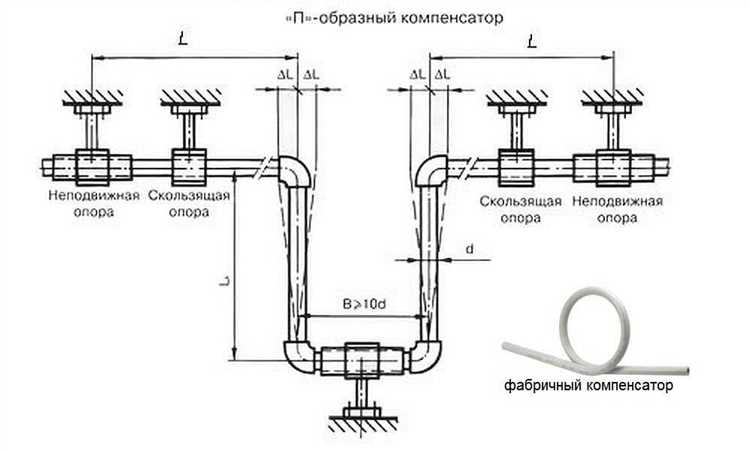

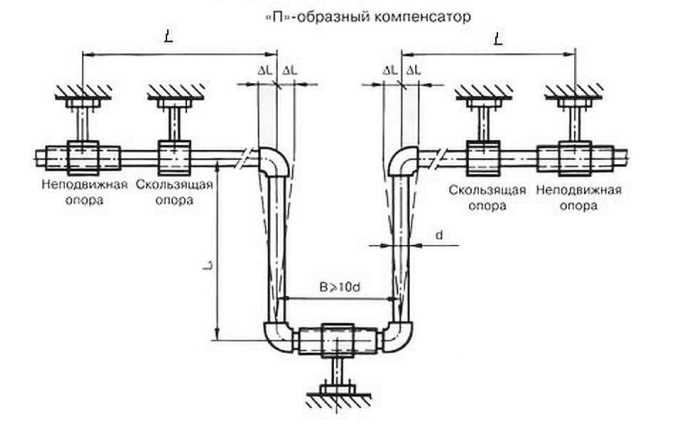

- Петлевые (П-образные) – применяются в длинных трубопроводах. Устраняют температурное удлинение за счёт гибкости участка трубы.
Для эффективной компенсации деформаций необходимо:
- Рассчитать величину температурного удлинения. Пример: стальная труба длиной 100 м при Δt = 80°C удлиняется на ~96 мм (коэффициент линейного расширения ≈ 12×10⁻⁶ 1/°C).
- Выбрать тип компенсатора, исходя из направления перемещений и условий эксплуатации.
- Установить компенсатор с учётом зазоров, направляющих и неподвижных опор, чтобы исключить паразитные смещения.
При правильном подборе компенсатор сохраняет герметичность трубопровода, снижает нагрузку на крепления, продлевает срок службы оборудования и минимизирует аварийные простои.

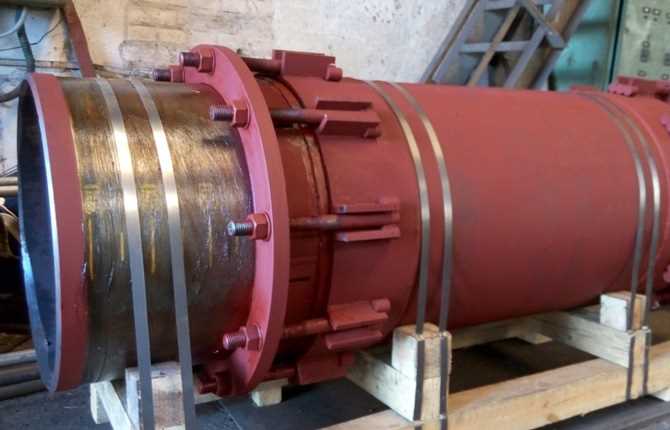

В каких случаях устанавливается линзовый компенсатор
Линзовый компенсатор применяется в трубопроводных системах для компенсации осевых и угловых перемещений, а также для снижения напряжений, возникающих в трубах при температурных колебаниях и других внешних воздействиях. Он устанавливается в ситуациях, когда необходимо учесть большое количество различных факторов, таких как ограниченное пространство для монтажа и высокая механическая нагрузка на трубопровод.
Первым ключевым моментом является необходимость компенсации осевых перемещений в длинных трубопроводах, например, в системах тепло- и газоснабжения. Линзовый компенсатор эффективно работает в условиях, где необходимо учесть значительное тепловое расширение труб. Например, для систем, где температура варьируется от 200 до 400°C, линзовый компенсатор предотвращает повреждения трубопроводов, минимизируя деформации.
Кроме того, линзовый компенсатор используется в тех случаях, когда трубопровод размещается в ограниченных пространствах, где невозможно применить другие типы компенсаторов из-за габаритов. Компактная конструкция линзового компенсатора позволяет установить его даже в сложных участках трубопроводной сети, таких как вблизи арматуры или в местах с ограниченной доступностью.
Третий случай – это системы с повышенными механическими нагрузками. Линзовый компенсатор эффективно устраняет последствия вибраций и колебаний, возникающих при эксплуатации трубопроводов, подвергающихся сильным динамическим воздействиям. Это может включать установки, связанные с переработкой химических веществ, нефтегазовой промышленностью, а также в системах, где транспортируются агрессивные жидкости или газы.
Таким образом, линзовый компенсатор устанавливается в трубопроводах с высокими температурами, ограниченным пространством для установки компенсатора и повышенными механическими нагрузками. Это решение позволяет значительно повысить долговечность и безопасность эксплуатации трубопроводной системы.
Выбор компенсатора для систем с высоким давлением
1. Типы компенсаторов для высоких давлений
Для систем с высоким давлением чаще всего применяются металлокорпусные компенсаторы, которые отличаются высокой прочностью и устойчивостью к механическим и термическим нагрузкам. Из наиболее распространенных типов можно выделить компенсаторы с гибкими элементами из нержавеющих сталей или с полиуретановыми вставками, которые обеспечивают отличные эксплуатационные характеристики в условиях высоких давлений.
2. Материалы компенсаторов
При выборе компенсатора для системы с высоким давлением важно учитывать материал, из которого изготовлен гибкий элемент. Наибольшее распространение в высоконапорных системах получили компенсаторы из нержавеющей стали, обладающей высокой коррозионной стойкостью и прочностью при экстремальных температурных режимах. Также используются сплавы с добавлением хрома и молибдена, что повышает устойчивость компенсаторов к агрессивным химическим веществам.
3. Максимальное рабочее давление
Для корректного выбора компенсатора необходимо учитывать максимальное рабочее давление системы, которое может варьироваться от 10 до 1000 бар и более. Для таких условий подходят компенсаторы с усиленными корпусами, рассчитанными на выдержку значительных нагрузок. Важно, чтобы компенсатор не только выдерживал давление, но и эффективно компенсировал его колебания, обеспечивая стабильную работу трубопровода.
4. Учет температуры
Температурные колебания напрямую влияют на работу компенсатора. В системах с высокими давлениями часто приходится работать с жидкостями или газами при температуре от -50 до +600 °C. Для таких условий необходимо выбирать компенсаторы с высокотемпературными уплотнительными материалами, такими как фторопласты или графитовые вставки, которые сохраняют свои характеристики при экстремальных температурах.
5. Устойчивость к вибрациям и динамическим нагрузкам
Для систем с высоким давлением важно также учитывать динамическую нагрузку, особенно если трубопровод подвергается вибрациям. В таких случаях требуется выбирать компенсаторы с дополнительными креплениями или усиленными гибкими элементами, которые смогут обеспечить стабильную работу системы в условиях резких изменений давления и вибраций.
6. Монтируемость и обслуживание
При выборе компенсатора следует учитывать не только его характеристики, но и удобство монтажа и обслуживания. Для систем с высоким давлением подходят компенсаторы с облегченной конструкцией, которые можно быстро установить и при необходимости заменить без полной разборки трубопроводной системы. Такой подход значительно снижает время простоя системы и упрощает техническое обслуживание.
Монтаж сильфонного компенсатора: ключевые требования
Перед установкой компенсатора важно провести анализ условий эксплуатации трубопроводной системы. Это включает в себя определение максимальных температурных колебаний, давления и возможных вибраций, которые могут влиять на работу компенсатора. В зависимости от этого подбирается подходящий тип сильфонного компенсатора (линейный, угловой или осевой). При выборе также учитывается материал корпуса компенсатора, который должен соответствовать материалу трубопровода для предотвращения коррозии и других повреждений.
Важно установить компенсатор на участке трубопровода, где ожидаются максимальные температурные и механические нагрузки. Установка должна быть выполнена таким образом, чтобы компенсатор мог свободно расширяться и сжиматься, не создавая дополнительного напряжения на соединениях и не влияя на работу всей системы. Для этого необходимо обеспечить правильное положение компенсатора относительно оси трубопровода и обеспечить зазор, достаточный для его функционирования.
Монтаж компенсатора начинается с правильной подготовки трубопроводных соединений. Трубопроводы должны быть выровнены и очищены от загрязнений. Неправильно подготовленная поверхность может привести к повреждениям уплотнительных элементов сильфона, что снизит эффективность работы устройства. Необходимо также соблюдать требуемые параметры сварных и резьбовых соединений, чтобы избежать утечек или некорректной работы компенсатора.
Не менее важным аспектом является правильный выбор и установка опор и подвесок. Они должны обеспечивать стабильность трубопроводной системы и компенсатора, а также исключать возможность перемещений, которые могут вызвать нежелательные нагрузки. Размещение опор должно быть в соответствии с проектной документацией, учитывая рабочие условия и геометрию системы.
После монтажа компенсатора требуется провести проверку системы на герметичность. Важно убедиться, что компенсатор не имеет утечек и функционирует в рамках проектных нагрузок. Также рекомендуется проводить регулярные проверки для оценки состояния сильфона, его уплотнений и системы опор.

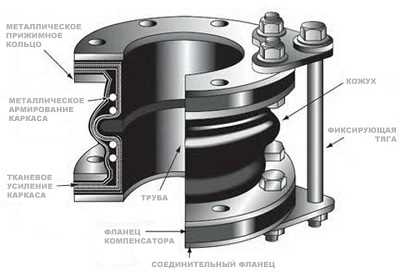

Как компенсатор влияет на срок службы арматуры
Компенсатор играет ключевую роль в увеличении срока службы арматуры трубопроводных систем. Его основная функция – компенсация температурных, механических и вибрационных нагрузок, которые иначе могли бы привести к повреждениям арматуры. Эффективная работа компенсатора снижает количество циклов нагрузки, тем самым минимизируя износ материалов и продлевая срок службы компонентов системы.
Вот несколько аспектов, которые напрямую влияют на долговечность арматуры:
- Температурные колебания. При изменении температуры жидкости в трубопроводе происходит расширение и сжатие труб, что создает дополнительные нагрузки на арматуру. Компенсатор смягчает эти деформации, снижая риск повреждения уплотнителей и сварных швов арматуры.
- Вибрации. Плотное соединение трубопроводных элементов с жесткими участками арматуры может привести к повреждениям в местах соединений. Компенсатор гасит вибрации, предотвращая разрушение резьбы и ослабление герметичности.
- Механические нагрузки. При движении труб в ответ на внешние воздействия компенсатор снижает давление на арматуру, предотвращая перегрузки, которые могут вызвать дефекты и утечку.
Таким образом, компенсатор не только снижает вероятность поломки арматуры, но и существенно снижает потребность в её регулярном обслуживании и ремонте. Рекомендуется правильно выбирать компенсаторы, соответствующие техническим характеристикам трубопровода, для достижения максимальной эффективности.
Также важно учитывать типы компенсаторов, такие как:
- Баллоничные компенсаторы. Они обеспечивают большую гибкость и компенсируют более широкие температурные и механические колебания.
- Гибкие компенсаторы. Эти устройства идеально подходят для трубопроводных систем с частыми колебаниями давления и температуры.
- Компенсаторы с фланцами. Такие компенсаторы создают дополнительную герметичность, что способствует уменьшению воздействия внешних нагрузок на арматуру.
Правильный выбор компенсатора позволяет минимизировать влияние на арматуру, повышая её долговечность и эффективность работы трубопроводной системы в целом.
Ошибки при установке компенсаторов и их последствия
Одна из распространённых ошибок – неправильный выбор компенсатора по типу или размеру. Например, использование компенсатора, рассчитанного на другую температуру или давление, может привести к его преждевременному износу или даже разрушению. Важно точно соблюдать параметры работы системы, чтобы компенсатор мог эффективно выполнять свою функцию.
Неверная ориентация компенсатора также оказывает негативное влияние на его работу. Некоторые компенсаторы имеют ограничения по направлению установки. Например, компенсаторы с жесткими мембранами или фланцевыми соединениями могут не функционировать должным образом, если их установить в неправильном положении, что приведет к ухудшению гибкости и появлению избыточных напряжений.
Ошибки при монтаже, такие как перекосы или неполное затягивание фланцевых соединений, могут вызвать утечку рабочего агента. Это не только снижает эффективность работы системы, но и увеличивает риск аварийных ситуаций, таких как перегрев или разрыв трубопровода. Также важно следить за соблюдением момента затяжки, чтобы избежать повреждения уплотнителей.
Неправильная установка компенсатора в точках с высокими динамическими нагрузками, например, в местах изгиба трубопровода, часто приводит к деформации и разрушению компенсатора. В таких местах необходимо использовать устройства, специально предназначенные для работы в условиях постоянных вибраций и сдвигов.
Одной из критичных ошибок является игнорирование расширений трубопровода в процессе монтажа компенсатора. Недооценка влияния температурных колебаний на систему может привести к тому, что компенсатор не выполнит свою задачу по компенсации, что вызовет излишнее напряжение в трубах и соединениях, а также повредит всю систему.
После установки компенсатора необходимо провести тестирование всей системы. Пропуск этого этапа может привести к невыявленным дефектам, которые впоследствии проявятся в эксплуатации. Для предотвращения таких ситуаций рекомендуется проводить гидравлические или пневматические испытания системы после монтажа компенсаторов.

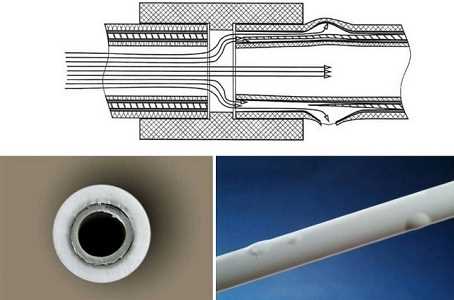

Регламент технического обслуживания компенсаторов
Основные этапы технического обслуживания компенсаторов включают визуальный осмотр, проверку герметичности, измерение деформаций, а также контроль состояния уплотнительных элементов и крепежных соединений. При этом следует учитывать тип компенсатора (металлический, резинотканевый, баллонный) и его предназначение.
Периодичность обслуживания: Регламент технического обслуживания зависит от интенсивности эксплуатации системы. Для компенсаторов, используемых в высокотемпературных и высоконагруженных трубопроводах, рекомендуется проводить осмотр не реже одного раза в 6 месяцев. Для менее загруженных систем – один раз в год.
1. Визуальный осмотр: включает проверку внешнего состояния компенсатора на наличие трещин, повреждений оболочки и деформаций. Проверяется состояние уплотнителей и соединений, а также наличие коррозии или загрязнений, которые могут повлиять на работу компенсатора. Важно также убедиться, что компенсатор установлен правильно и не имеет механических повреждений.
2. Проверка герметичности: необходимо регулярно проверять герметичность соединений, чтобы исключить утечку рабочего вещества. Это можно сделать с помощью методов гидростатического или пневматического испытания. При утечках следует немедленно проводить замену поврежденных уплотнителей или шлангов.
3. Контроль работы компенсатора: для компенсаторов с механическими элементами (например, пружинами или гидравлическими механизмами) важен контроль их функционирования. Применяются измерительные инструменты для определения амплитуды и частоты колебаний, а также проверки деформации компенсатора при работе трубопровода.
4. Протоколирование результатов: все результаты осмотров и испытаний должны фиксироваться в журнале технического обслуживания. Это позволяет отслеживать изменения состояния компенсатора и своевременно планировать замену или ремонт.
5. Ремонт и замена: если компенсатор не может быть восстановлен, следует планировать его замену. При необходимости ремонта рекомендуется использовать только оригинальные запчасти или сертифицированные компоненты, чтобы не нарушить работу трубопроводной системы.
Рекомендуется соблюдать технические требования, указанные производителем компенсатора, и использовать только проверенные методы и инструменты для обслуживания. Несоблюдение регламента обслуживания может привести к снижению эффективности работы трубопроводной системы и повышению рисков аварийных ситуаций.
Вопрос-ответ:
Для чего в трубопроводах устанавливают компенсаторы?
Компенсаторы в трубопроводах служат для сглаживания тепловых расширений и сжатий труб, вызванных изменениями температуры. Без них из-за деформаций металл может деформироваться, разрушаться или появляться утечки. Таким образом, компенсаторы позволяют сохранить целостность системы и продлить срок её службы.
Какие типы компенсаторов применяют в трубопроводах?
Существуют несколько видов компенсаторов: сильфонные, тканевые, металлические и шарнирные. Каждый из них предназначен для определённых условий работы. Например, сильфонные компенсаторы используют для герметичных систем и могут компенсировать осевые и угловые смещения, а тканевые — в системах с низким давлением и высокой температурой.
Как выбрать подходящий компенсатор для промышленного трубопровода?
Выбор зависит от факторов, таких как рабочее давление и температура, среда транспортируемой жидкости, размеры труб, и тип деформаций, которые необходимо компенсировать. Также важно учитывать условия монтажа и возможные вибрации. Для точного выбора обычно проводят расчёты с учётом всех этих параметров и рекомендаций производителей.
Какие последствия могут возникнуть при отсутствии компенсатора в трубопроводной системе?
Без компенсаторов трубопровод подвергается чрезмерным механическим нагрузкам, что приводит к трещинам, деформации и даже разрыву труб. Это может вызвать аварии, потерю рабочего ресурса оборудования и дорогостоящие ремонты, а также повысить риск утечки опасных веществ.
Как влияет температура на работу компенсаторов?
Температура вызывает расширение или сжатие труб, что создаёт напряжения в системе. Компенсаторы рассчитаны на то, чтобы принимать на себя эти деформации, смягчая нагрузку на трубы и соединения. При неправильном выборе компенсатора по температурному режиму может нарушиться его герметичность или снизиться срок эксплуатации.
Зачем в трубопроводах устанавливают компенсаторы?
Компенсаторы устанавливают, чтобы снизить воздействие температурных расширений и деформаций труб. При нагреве или охлаждении трубы изменяют свои размеры, и без специальных устройств могут возникать значительные напряжения, способные привести к повреждениям или разрывам. Компенсаторы помогают гасить эти напряжения, позволяя системе работать надежно и безопасно.
