В однофазной электрической сети переменного тока, применяемой в жилых и промышленных объектах, нулевой проводник играет ключевую роль в обеспечении стабильной и безопасной работы оборудования. Он замыкает электрическую цепь, позволяя току возвращаться к источнику питания. Без наличия нуля невозможна корректная работа большинства бытовых приборов и систем автоматики.
Нулевой проводник соединён с землёй на трансформаторной подстанции и поддерживает потенциал, близкий к нулю вольт. Это обеспечивает разность потенциалов между фазой и нулём, необходимую для работы электрических устройств. При напряжении 220 В между фазой и нулём можно безопасно и точно проектировать цепи питания, розетки и осветительные линии.
Ноль необходим не только для замыкания цепи, но и для защиты оборудования. В случае обрыва нулевого проводника напряжение на корпусах приборов может стать фазирующим, что создаёт угрозу поражения током. Поэтому контроль целостности нулевой жилы критически важен при эксплуатации и монтаже сети.
В многоквартирных домах распространена система TN-C, где нулевой и защитный проводник объединены (PEN). При этом любые повреждения общего проводника могут привести к поражению током через заземлённые корпуса техники. Переход на систему TN-S, где ноль и земля разделены, снижает риск и рекомендуется при капитальной модернизации электросети.
В схемах с автоматикой или измерительным оборудованием отсутствие стабильного нулевого потенциала приводит к искажению сигнала, сбоям в логике и повреждению чувствительной электроники. В таких случаях применяют дополнительные меры: повторное заземление, контроль потенциала нуля и использование фильтров подавления помех.

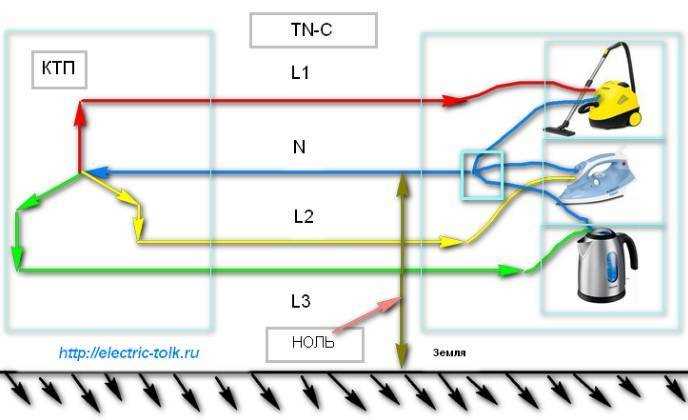

Как работает нулевой провод в однофазной системе
В однофазной системе электроснабжения присутствуют два основных проводника: фазный и нулевой. Нулевой провод выполняет функцию возврата тока от потребителя к источнику питания, обеспечивая замкнутый электрический контур. Он подключён к заземлённой точке трансформатора, что устанавливает его потенциал равным нулю относительно земли.
При включении электрического прибора ток протекает от фазы через нагрузку и возвращается по нулевому проводу. Его сечение выбирается равным или близким к фазному, так как он должен выдерживать полный рабочий ток цепи. Нарушение контакта в нулевом проводнике приводит к перекосу напряжений или полному обесточиванию нагрузки.
Нулевой провод участвует в формировании рабочего заземления системы TN-C и TN-C-S. В этих схемах совмещённый PEN-провод делится на защитный PE и рабочий N только в главной распределительной коробке или вводном щите здания. Разделение производится на заземляющей шине с обязательным подключением к заземляющему устройству.
При проектировании важно обеспечить низкое сопротивление соединений нулевого проводника, особенно в точках соединения с шинами и клеммами. Для этого применяются медные или алюминиевые жилы с соответствующим сечением, а соединения выполняются с использованием клеммных зажимов, болтовых соединений или сварки. Регулярный контроль контактов обязателен, особенно в распределительных щитах многоквартирных домов.
Дополнительная защита обеспечивается устройствами контроля обрыва нулевого проводника, особенно в системах с чувствительной нагрузкой. Их установка позволяет предотвратить повреждение оборудования при асимметрии напряжений и обеспечить безопасное отключение питания при аварии.

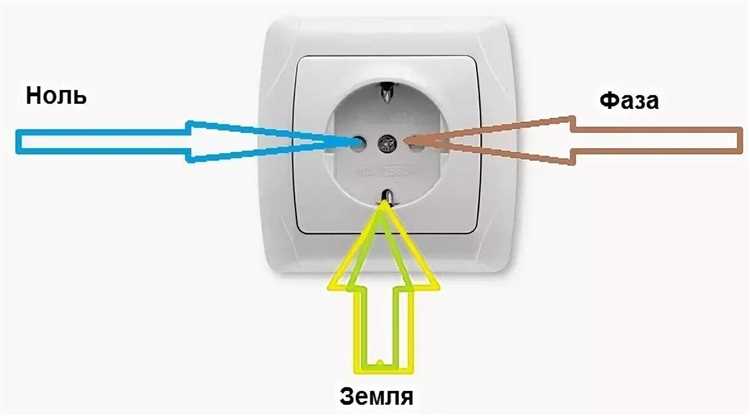

Почему отсутствие нуля может привести к перегреву оборудования
В трёхфазной системе с распределённой нейтралью нагрузка на каждой фазе должна быть сбалансированной. При отсутствии нулевого провода токи не могут замкнуться через нейтраль, и в случае неравномерной нагрузки фазы начинают «смещаться», создавая между фазой и землёй напряжения, отличные от номинальных 220 В. Это приводит к перенапряжению на одних линиях и заниженному напряжению на других.
Например, если одна фаза нагружена сильно, а две другие – минимально, то напряжение на слабо нагруженных фазах может превысить 280 В. Электрооборудование, рассчитанное на 220–230 В, при длительной работе в таких условиях перегревается из-за увеличения мощности, потребляемой активными и индуктивными элементами цепи. В частности, у двигателей возрастает ток возбуждения, у трансформаторов – потери в сердечнике.
Отсутствие нуля особенно критично для бытовой техники с импульсными блоками питания. Такие устройства не рассчитаны на входное напряжение выше 250 В. При росте напряжения до 270–300 В они выходят из строя из-за тепловой перегрузки и пробоя конденсаторов.
Рекомендация: при эксплуатации трёхфазной сети в частных домах или на предприятиях обязательно контролировать наличие и целостность нулевого проводника. Установка реле контроля напряжения и фаз позволит своевременно отключать оборудование при критическом смещении фазного напряжения.

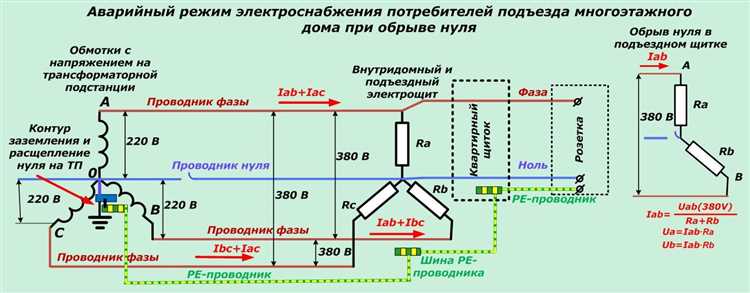

Роль нулевого провода в системе защитного заземления
Нулевой провод (PEN или N в зависимости от схемы) выполняет критически важную функцию в системе защитного заземления, особенно в сетях типа TN. Его основная задача – обеспечение пути для тока замыкания на землю при повреждении изоляции фазного проводника, что гарантирует быстрое срабатывание автоматических выключателей или предохранителей.
В системе TN-C, где совмещены функции нулевого и защитного проводников (PEN), обрыв нуля приводит к потенциально смертельно опасной ситуации: на металлических корпусах оборудования может появиться напряжение. Поэтому важно обеспечивать надежность контактов на всем протяжении PEN-проводника и исключать возможность его механического повреждения.
В системах TN-S и TN-C-S нулевой и защитный проводники разделены. В этих случаях нулевой провод участвует в передаче рабочего тока, а заземление выполняется через отдельный PE. Однако даже при разделении общая точка соединения N и PE (как правило, в вводном щитке) критична для правильной работы защиты.
Рекомендовано использовать многократное заземление PEN-проводника (особенно в длинных сетях) и проверять целостность всех соединений с помощью омметра. Сопротивление заземляющего устройства не должно превышать 4 Ом в жилых зданиях при использовании УЗО. При отсутствии надежного нулевого провода УЗО может не сработать при аварии, поэтому его состояние должно регулярно контролироваться.
Ввод в эксплуатацию электроустановки без должной проверки сопротивления заземления и состояния нулевого проводника недопустим. Нарушение работы нулевого проводника может привести не только к поражению электрическим током, но и к выходу из строя оборудования вследствие перекоса фаз или появления полного линейного напряжения на розетках.

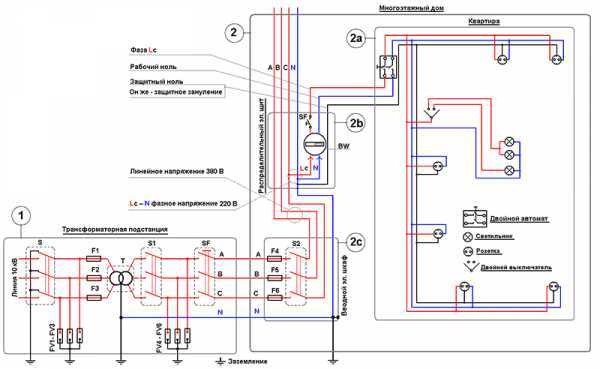

Чем отличается рабочий ноль от заземления
Рабочий ноль (N) и заземление (PE) выполняют принципиально разные функции в электрической сети, несмотря на визуальное сходство в подключении. Ошибки в их идентификации могут привести к поражению электрическим током или выходу оборудования из строя.
- Назначение: рабочий ноль замыкает электрическую цепь, обеспечивая возврат тока от нагрузки к источнику. Заземление предназначено для защиты человека и оборудования от опасного напряжения при пробое изоляции.
- Наличие тока: по нулевому проводу постоянно протекает рабочий ток. Заземляющий проводник в нормальном режиме тока не проводит, он включается только при аварии.
- Цветовая маркировка: N – синий, PE – жёлто-зелёный. Совмещённый PEN-провод – голубой с жёлто-зелёными метками на концах.
- Разделение в сетях: в системах TN-C ноль и земля объединены в один проводник PEN. В системах TN-S и TN-C-S они разделяются: это обязательное требование ПУЭ для обеспечения электробезопасности.
- Подключение в розетках: рабочий ноль подключается к левому контакту, земля – к заземляющему контакту (вилка с боковыми лепестками). Ошибка в подключении приведёт к утечкам и риску поражения током.
- Рекомендации: никогда не соединяйте N и PE в распределительных коробках. Для заземления используйте выделенный контур с соответствующим сопротивлением (не более 4 Ом для жилых домов). Проверку проводите мегаомметром и прибором петли фаза-ноль.
Можно ли объединять ноль и землю в распределительном щите
Объединение нуля (PEN) и защитного заземления (PE) допустимо только в одном конкретном случае – при системе TN-C-S, и исключительно в точке ввода электропитания, то есть в основном распределительном щите (ВРУ). После этой точки рабочий ноль (N) и защитный проводник (PE) должны быть разделены и проложены отдельно.
Если объединить N и PE в промежуточном распределительном щите внутри здания, возникает риск появления напряжения на корпусах электроприборов при повреждении нулевого провода. Это может привести к поражению электрическим током. Согласно ПУЭ 1.7.131, повторное объединение PEN и PE после главной заземляющей шины запрещено.
Для обеспечения безопасности необходимо использовать шину N и шину PE отдельно, устанавливая перемычку между ними только в главном щите, при наличии системы TN-C-S. В системах TN-S объединение не допускается вовсе – защитный и рабочий ноль строго раздельны на всей длине сети.
Нарушение этих требований может привести к ложным срабатываниям УЗО, перегреву проводников и отказу системы защиты. При проектировании электроустановки обязательно учитывать схему заземления, предписания ПУЭ и тип электросети, приходящей от поставщика.
Как определить обрыв нуля в квартире или доме
Обрыв нулевого провода в электросети приводит к нестабильной работе приборов и повышенной опасности поражения током. Для проверки наличия обрыва нуля потребуется мультиметр с функцией измерения напряжения.
Первым шагом измерьте напряжение между фазой и предполагаемым нулём в розетке. В исправной сети показатель должен быть около 220 В. Если напряжение значительно выше или нестабильно (например, скачет от 0 до 220 В), это может указывать на разрыв нулевого провода.
Следующий этап – проверка напряжения между нулём и землёй. В норме оно должно быть близко к нулю. Если прибор показывает напряжение выше 10 В, нулевой провод может быть повреждён или отсоединён.
Важно проверить несколько точек в электросети, так как обрыв может быть локальным, например, в распределительной коробке или щитке. Осмотрите соединения нулевого провода на предмет ослабления контактов и коррозии.
Для подтверждения используйте фазоуказатель. В случае обрыва нуля на корпусах бытовой техники может появиться напряжение, что требует немедленного отключения питания и вызова квалифицированного электрика.
Безопасность при работе с электричеством – первоочередная задача. При отсутствии опыта диагностику и ремонт нулевого провода должен выполнять специалист.
Вопрос-ответ:
Зачем в электросети нужен провод нулевого потенциала?
Провод с нулевым потенциалом служит для замыкания электрической цепи и создания пути для тока. Он обеспечивает возврат электрического тока от потребителя обратно к источнику питания, что позволяет стабильно работать приборам и устройствам. Без такого провода ток не смог бы замкнуться, и электрооборудование не функционировало бы.
Чем отличается нулевой провод от фазного в бытовой электросети?
Фазный провод подает напряжение к прибору, а нулевой — возвращает ток обратно. Фазный находится под потенциалом относительно земли, а нулевой обычно находится близко к земле по уровню напряжения. Благодаря этому обеспечивается разность потенциалов, необходимая для прохождения тока и работы устройств.
Можно ли использовать нулевой провод как заземление? Почему это важно?
Нулевой провод не следует применять вместо защитного заземления. Хотя он связан с землей в точке подключения, его основная задача — обеспечивать обратный путь тока. Заземление защищает от поражения электрическим током при неисправностях, направляя ток на землю, а не через человека. Использование нуля вместо заземления может привести к опасным ситуациям.
Что происходит с нулевым проводом при отключении фазы в электросети?
Если фаза отключается, нулевой провод сохраняет свой потенциал близким к нулю, но цепь разрывается, и ток не протекает. При этом приборы перестают работать, поскольку отсутствует разность напряжений. Важно, что ноль не «подает» напряжение — он служит только для замыкания цепи и не обеспечивает работу устройств самостоятельно.
Почему важно правильно подключать нулевой провод при монтаже электропроводки?
Правильное подключение нулевого провода предотвращает сбои и опасные ситуации. Если ноль плохо соединён или отсутствует, может появиться напряжение на корпусах приборов, что повышает риск поражения током. Кроме того, неправильное подключение приводит к нестабильной работе техники и возможным повреждениям электрооборудования.
Почему в электросети нужен провод, называемый «ноль»?
Провод «ноль» служит для создания замкнутого пути для электрического тока. Это позволяет току возвращаться обратно к источнику после того, как он прошёл через подключённое устройство. Без такого провода цепь была бы незамкнутой, и электроэнергия не смогла бы нормально работать. Кроме того, «ноль» помогает обеспечить стабильное напряжение и безопасность эксплуатации оборудования.
