Трансформатор тока используется для преобразования силы тока высокого значения в пропорционально меньший ток, пригодный для измерения, защиты и управления в электрических цепях. Он работает по принципу электромагнитной индукции и устанавливается в цепях переменного тока с номиналом от десятков ампер до нескольких килоампер.
На практике трансформаторы тока применяются в высоковольтных и низковольтных распределительных щитах, подстанциях, автоматизированных системах коммерческого учета электроэнергии (АСКУЭ), а также в системах релейной защиты. Они обеспечивают безопасное подключение измерительных приборов, ограничивая воздействие высокого тока на оборудование и персонал.
Для корректной работы важно правильно выбрать класс точности, коэффициент трансформации и нагрузочную способность трансформатора. Например, при измерении необходимо учитывать сопротивление вторичной цепи, включая провода, клеммы и приборы. Если суммарное сопротивление превышает допустимое значение, трансформатор будет работать с ошибкой, особенно на малых токах.
В системах защиты применяются трансформаторы с классом точности 5P или 10P, что означает способность точно передавать ток при коротких замыканиях. Для измерений чаще используются классы 0.2 или 0.5, где критична высокая точность в номинальном диапазоне. Пренебрежение этими характеристиками приводит к некорректным показаниям счётчиков или сбоям в работе автоматики.
Для чего используется трансформатор тока в системе электроснабжения
Трансформатор тока применяется для точного измерения силы тока в высоковольтных цепях, где прямое подключение измерительных приборов невозможно из-за высокого уровня напряжения. Он снижает ток до безопасного уровня, пропорционального первичному значению, что позволяет использовать стандартные амперметры, счетчики и защитные реле.
В системах электроснабжения трансформаторы тока обеспечивают изоляцию между измерительной аппаратурой и силовой цепью. Это критически важно для защиты обслуживающего персонала и исключения риска повреждения приборов при аварийных перегрузках.
Также трансформаторы тока служат для питания входов устройств релейной защиты и автоматики. Их применение необходимо для точной фиксации коротких замыканий, перегрузок и обратных токов, что обеспечивает своевременное срабатывание защиты и отключение поврежденного участка сети.

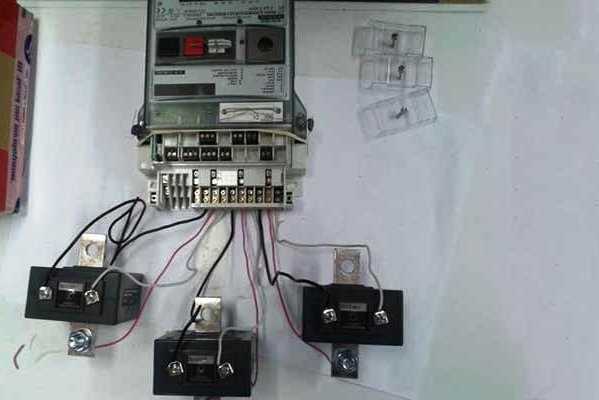

При коммерческом учёте электроэнергии трансформаторы тока позволяют измерять потребление на вводах предприятий и крупных потребителей, где токи превышают допустимые значения для прямого подключения счётчиков. Использование трансформаторов с заданным коэффициентом трансформации обеспечивает стандартизацию измерений и учет потерь.
Выбор трансформатора тока зависит от номинального тока линии, класса точности и типа нагрузки. Важно соблюдать требования к размещению и подключению, чтобы избежать искажений показаний и ложных срабатываний защитных устройств.

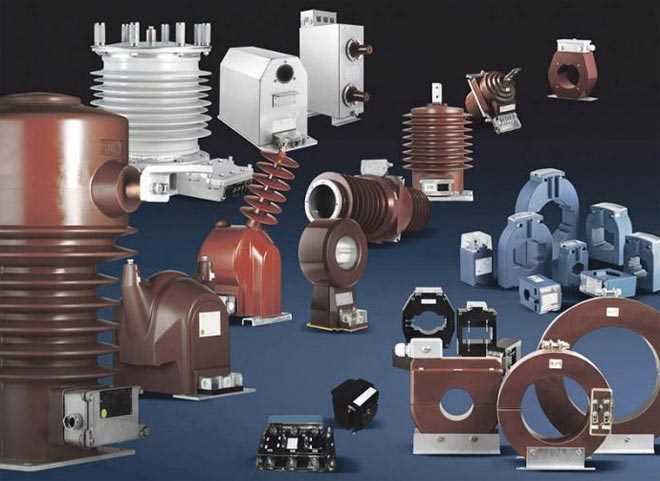

Как трансформатор тока снижает уровень тока для измерительных приборов
Трансформатор тока предназначен для преобразования высокого тока в цепях высокого напряжения в пропорционально меньший ток, безопасный для подключения измерительных устройств. Это достигается за счёт магнитной индукции между первичной и вторичной обмотками. Первичная обмотка имеет малое количество витков и включается последовательно с токонесущей линией, вторичная – большое число витков и соединяется с амперметром, счётчиком или реле.
Например, при передаче тока 1000 А трансформатор с коэффициентом трансформации 1000/5 выдаёт на выходе 5 А, сохраняющих полную пропорциональность входному току. Это позволяет использовать стандартные приборы с номиналом 5 А без риска повреждения. При этом вторичная цепь должна оставаться замкнутой, так как разрыв приведёт к высокому напряжению и возможному пробою изоляции.
Для повышения точности измерений трансформаторы тока изготавливаются с определённым классом точности (например, 0.5 или 0.2), что указывает на максимально допустимую погрешность при номинальной нагрузке. При подборе трансформатора необходимо учитывать не только коэффициент трансформации, но и полную нагрузку вторичной цепи в вольт-амперах, включая сопротивление соединительных проводов и приборов.
Применение трансформаторов тока в схемах релейной защиты
Трансформатор тока изолирует релейную аппаратуру от высоковольтной сети и передаёт уменьшенную, но достоверную копию аварийного тока. Для линий и сборных шин применяют класс 5P20 с коэффициентом предельной насыщаемости не ниже 20, чтобы при токах до 20 Iн сохранять погрешность не более 5 %. В дистанционных и дифференциальных устройствах используются варианты PX или TPS: колено намагничивания должно превышать 2 × Iн Rэкв, а угловая ошибка – не более 10′.
Нагрузка вторичной цепи рассчитывается как сумма сопротивлений кабеля, зажимов и входа терминала. Например, при длине 2 × 25 м жилой 2,5 мм² сопротивление составляет 0,36 Ω; добавив вход 0,05 Ω, получаем 1 VA при 5 A – значительно ниже типового допуска 5 VA, что гарантирует запас по насыщению.
Вторичная обмотка всегда должна быть замкнута на нагрузку; разрыв создаёт опасное перенапряжение. Для оперативного шунтирования устанавливают короткозамыкатели, а заземление выполняют в одной точке экрана кабеля – это устраняет циркуляцию токов и снижает вероятность ложных срабатываний.
При наличии измерительных счётчиков используют отдельное магнитопроводное окно: защитная обмотка рассчитана на импульсы с высокой составляющей постоянного тока, тогда как измерительная требует класса 0,5 или 0,2 по ГОСТ 7746-2015. Общие трансформаторы допускаются только при малой нагрузке и идентичной динамике обоих каналов.
Ежегодная проверка включает испытание изоляции мегомметром 2,5 кВ, первичную протяжку при 100 % Iн и проверку коэффициента трансформации методом обжатого первичного провода. Отклонение, превышающее 1 %, служит основанием для внеплановой замены или перекалибровки.

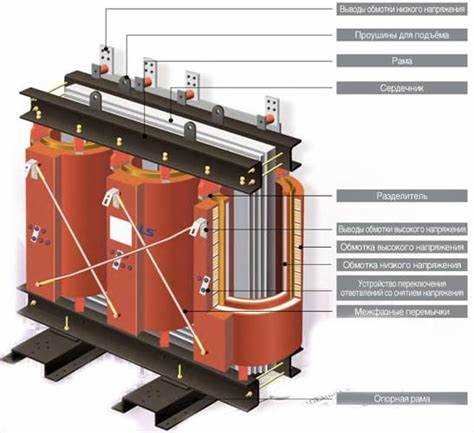

Роль трансформатора тока в коммерческом учёте электроэнергии
Трансформаторы тока используются в коммерческом учёте для приведения измеряемого тока к уровню, соответствующему номинальному входу счётчика, без риска повреждения оборудования. Это позволяет использовать стандартные измерительные приборы при высоких токах, превышающих допустимые значения для прямого подключения.
Типовой коэффициент трансформации в коммерческих сетях – 100/5, 200/5 или 600/5. Это означает, что при протекании через первичную обмотку, например, 600 А, на вторичной стороне будет всего 5 А. Счётчик, калиброванный на 5 А, получит точные данные, пропорциональные фактическому потреблению.
Класс точности трансформатора напрямую влияет на достоверность учёта. Для расчётного учёта применяются трансформаторы с классом точности не ниже 0.5S или 0.2S. При использовании моделей с классом 1.0 или выше возможны искажения, приводящие к финансовым потерям поставщика или потребителя.
Погрешности возрастают при низких нагрузках, поэтому важно выбирать трансформаторы, соответствующие ожидаемому диапазону токов. Например, при среднем потреблении 80 А нецелесообразно устанавливать трансформатор с номиналом 600/5, так как он будет работать в зоне повышенной погрешности.
Трансформатор должен быть опломбирован, а его вторичная цепь – защищена от разрыва, так как размыкание приводит к опасному перенапряжению и искажению данных. Кабель вторичной обмотки прокладывается в защитной трубе, длина не должна превышать 10–15 метров, чтобы избежать падения напряжения и наводок.
Перед вводом в эксплуатацию каждый трансформатор проходит проверку на соответствие паспортным характеристикам. Результаты вносятся в акт испытаний, который хранится вместе с документацией узла учёта. Установка без протокола поверки запрещена.
Неверный выбор типа или номинала трансформатора может привести к систематическим ошибкам в учёте, конфликтам между сторонами договора и необходимости пересмотра начислений. Рекомендуется предварительно проводить анализ нагрузки и проектное моделирование схемы учёта с учётом всех параметров сети.
Как выбрать трансформатор тока по параметрам нагрузки и точности
Выбор трансформатора тока начинается с анализа максимального тока нагрузки. Номинальный первичный ток должен составлять не менее 120% от предполагаемого максимального рабочего тока, чтобы исключить насыщение магнитопровода при пиковых нагрузках.
Следующий параметр – коэффициент точности. Для измерительных целей подбираются трансформаторы с классом точности 0.2 или 0.5. Для релейной защиты – не ниже 5Р или 10Р с указанной нагрузочной способностью (например, 10Р10 означает сохранение точности до 10 В∙А при 10-кратной перегрузке).
Номинальная вторичная нагрузка трансформатора (в В∙А) должна соответствовать суммарному сопротивлению цепи измерения или защиты. Превышение этого значения ведёт к искажению передаваемого сигнала. Рассчитывается по формуле:
S = I2 × (Rпроводов + Rприборов)
Если суммарная нагрузка превышает допустимую, следует выбрать трансформатор с большей нагрузочной способностью.
Необходимо учитывать номинальный ток вторичной обмотки: чаще используется 5 А, реже – 1 А. Для длинных линий предпочтительнее трансформаторы с током 1 А, чтобы снизить потери в проводах.
Также важен выбор правильного внутреннего диаметра трансформатора – он должен обеспечивать свободное прохождение токоведущего проводника, с минимальным зазором для уменьшения потерь точности.
При установке в агрессивной среде или на открытом воздухе необходим корпус с классом защиты не ниже IP54.
Особенности подключения трансформаторов тока в цепях низкого и высокого напряжения
Подключение трансформаторов тока (ТТ) в цепях разных уровней напряжения требует учета параметров безопасности и точности измерений, а также конструктивных особенностей оборудования.
- В цепях низкого напряжения (до 1 кВ):
- ТТ устанавливаются непосредственно на линии с минимальными токами нагрузки, что снижает требования к изоляции.
- Используются трансформаторы с классом точности не ниже 0,5 для контроля и защиты.
- Обязательна установка защитных устройств на вторичной стороне, чтобы избежать повреждения ТТ при разрыве цепи вторичной обмотки.
- Подключение должно обеспечивать минимальное сопротивление вторичной цепи, обычно не более 1 Ом, чтобы сохранить точность и избежать нагрева.
- Для снижения помех используются экранированные провода и короткие трассы вторичной цепи.
- В цепях высокого напряжения (свыше 1 кВ):
- ТТ монтируются на первичной линии с применением изоляционных корпусов и дополнительных изоляционных элементов, выдерживающих рабочее напряжение и коммутационные перенапряжения.
- Часто применяются трансформаторы с более высоким классом точности (0,2 или выше) для точных измерений в системах учета и защиты.
- Обязателен контроль за правильной полярностью подключения для корректной работы защитных реле и систем учета.
- Тщательно рассчитывается нагрузка вторичной цепи, чтобы избежать превышения номинальной мощности трансформатора и предотвратить искажения сигнала.
- Применяется заземление вторичной обмотки для исключения потенциала и обеспечения безопасности персонала.
- При необходимости подключения нескольких приборов к одному ТТ используется последовательное или параллельное подключение с учетом максимально допустимой нагрузки вторичной цепи.
При любых условиях монтажа важно исключить разрыв цепи вторичной обмотки при включенном первичном токе, поскольку это может привести к появлению опасного высокого напряжения и повреждению трансформатора.
Причины и последствия неправильной установки трансформатора тока
Частая ошибка – установка трансформатора вне зоны магнитного поля проводника, что снижает точность измерений. Для обеспечения корректных показаний трансформатор должен располагаться максимально близко к проводнику с неизменным током, без влияния посторонних магнитных полей.
Нарушение заземления вторичной цепи вызывает возникновение высоких напряжений на выходе трансформатора, что приводит к повреждению оборудования и повышенной опасности для персонала. Вторичная обмотка должна быть замкнута на измерительный или защитный прибор, исключая возможность работы на холостом ходу.
Установка трансформатора с несоответствием номинального тока и класса точности к проектным параметрам ведет к ошибкам в измерениях и срабатыванию защитных устройств с задержками или ложными срабатываниями. Выбор трансформатора должен основываться на максимально возможных токах нагрузки и требуемой точности измерений.
Неправильное закрепление трансформатора и отсутствие виброизоляции способствуют механическим повреждениям, влияющим на стабильность показаний и срок службы устройства. Рекомендуется фиксировать трансформатор согласно технической документации с учетом условий эксплуатации.
Последствия ошибок в установке трансформатора тока включают нарушение работы систем автоматизации, снижение надежности электросети и потенциальные аварийные ситуации. Своевременная проверка правильности монтажа и соблюдение технических норм исключают подобные риски и обеспечивают долговременную эксплуатацию оборудования.
Вопрос-ответ:
Для чего служит трансформатор тока в электрических сетях?
Трансформатор тока используется для измерения и контроля больших токов в электрических цепях. Он снижает высокие значения тока до безопасного уровня, подходящего для приборов учета, защиты и управления. Это позволяет безопасно проводить замеры и обеспечивать работу защитных устройств без риска повреждения оборудования или опасности для человека.
Какие основные области применения трансформаторов тока?
Трансформаторы тока применяются в электроэнергетике, промышленности и строительстве. Их используют для подключения измерительных приборов, таких как амперметры и счетчики электроэнергии, а также в системах автоматической защиты и управления электрическими сетями. Благодаря им можно контролировать режим работы оборудования и предотвращать аварии, связанные с перегрузками и короткими замыканиями.
Как устроен трансформатор тока и почему он безопасен для измерений?
Трансформатор тока состоит из первичной и вторичной обмоток, намотанных на магнитопровод. Первичная обмотка включается в цепь с большим током, а вторичная выдает ток меньшего значения, пропорциональный первичному. Это снижает опасность поражения электрическим током и защищает измерительные приборы, поскольку они работают с безопасным уровнем тока.
Можно ли использовать трансформатор тока для прямого измерения тока?
Нет, трансформатор тока не предназначен для прямого измерения тока. Его функция — преобразовать высокие токи в более низкие значения, пригодные для приборов учета и контроля. Для измерения тока обычно подключают вторичную обмотку трансформатора к амперметрам или другим устройствам, которые фиксируют уменьшенное значение тока.
Какие ошибки могут возникать при использовании трансформатора тока и как их избежать?
Основные ошибки связаны с неправильным подключением или нагрузкой вторичной цепи. Если цепь вторичной обмотки разомкнута при наличии первичного тока, трансформатор может выйти из строя или дать искажения. Также могут появляться погрешности из-за несоответствия номинальных параметров трансформатора и измеряемой нагрузки. Для точности измерений следует соблюдать технические требования и рекомендации по эксплуатации.
Для чего используется трансформатор тока в электрических сетях?
Трансформатор тока служит для преобразования больших значений электрического тока, проходящего по проводнику, в меньшие, удобные для измерения и контроля. Это позволяет защитным устройствам и приборам учета работать с безопасными токами без риска повреждения. Кроме того, трансформаторы тока обеспечивают гальваническую развязку между высоковольтными линиями и приборами, что повышает безопасность эксплуатации оборудования.
