Трехходовой клапан используется в системах отопления и водоснабжения для регулирования потока теплоносителя между двумя контурами. Его основная задача – смешивание или распределение потоков жидкости с разной температурой. Это позволяет поддерживать заданный температурный режим в зависимости от параметров системы.
Конструкция клапана включает корпус с тремя патрубками, запорный или регулирующий элемент и привод – ручной или автоматический. В режиме смешивания клапан подмешивает горячий и охлажденный теплоноситель, формируя стабильную температуру на выходе. В распределительном режиме он перенаправляет поток в один из контуров, отключая другой.
Применение трехходовых клапанов особенно актуально в системах с погодозависимой автоматикой, бойлерами косвенного нагрева, теплым полом. При этом рекомендуется подбирать клапан с учетом расчетного расхода, температурного диапазона и характеристик привода. Ошибки в подборе могут привести к разбалансировке гидравлической схемы или перегреву оборудования.
Для надежной работы клапана требуется установка в соответствии с направлением потока, указанным на корпусе. Нежелательно монтировать устройство в положении, где на шток привода будет воздействовать вес трубы или вибрация от насоса. Также важно регулярно проверять герметичность и работоспособность привода, особенно в автоматических системах управления.

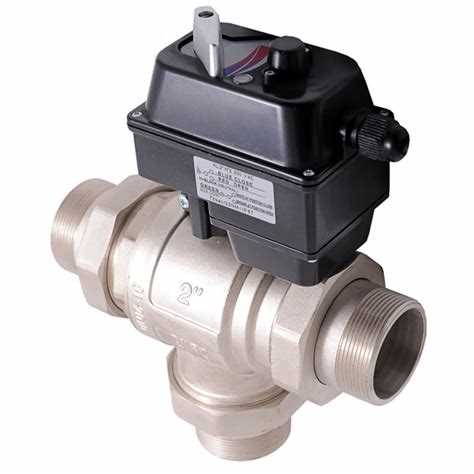

Для чего применяется трехходовой клапан в системе отопления
Трехходовой клапан используется для управления потоками теплоносителя между различными контурами системы. Его установка позволяет точно регулировать температуру в отдельных зонах без вмешательства в работу всего отопительного оборудования.
- Смешивание горячей воды из котла с остывшей из обратной линии. Это снижает риск перегрева теплых полов или радиаторов и продлевает срок службы трубопроводов.
- Переключение потока между двумя направлениями. Пример – автоматическое распределение теплоносителя либо на отопление, либо на бойлер косвенного нагрева.
- Стабилизация температуры обратной линии. Важна при использовании твердотопливных котлов, где недопустимо охлаждение обратки ниже заданного порога.
- Организация погодозависимого регулирования. Совмещается с сервоприводом и контроллером, реагирующим на изменения температуры наружного воздуха.
- Создание зон с независимым управлением. Применяется в больших домах, где требуется разная температура в отдельных помещениях.
Для корректной работы клапана требуется установка термоголовки с выносным датчиком либо сервопривода, управляющегося контроллером. Монтаж осуществляется строго с учетом направления потока, указанного производителем. При неправильной установке возможны скачки температуры и шум в трубопроводе.

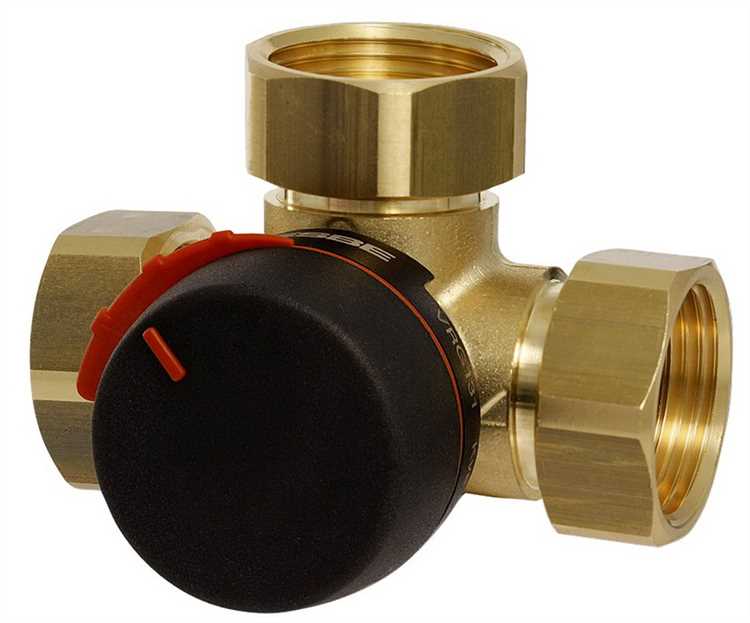

Как регулируется температура с помощью трехходового клапана
Трехходовой клапан управляет температурой за счет изменения соотношения между горячим и охлажденным потоками жидкости в системе. Конструкция клапана включает три порта: подача, обратка и выход. В зависимости от положения управляющего элемента (штока или поворотного сегмента), потоки смешиваются в разных пропорциях.
- Если требуется снижение температуры, клапан увеличивает подмешивание обратного (охлажденного) потока к подающему, снижая тепловую нагрузку на выходе.
- Для повышения температуры управляющий элемент перекрывает обратку, пропуская больше горячего потока напрямую.
- В нейтральном положении происходит смешивание в заданных пропорциях, поддерживая стабильную температуру.
Регулирование может быть ручным, с помощью рукоятки, или автоматическим – через термоголовку, сервопривод или погодозависимую автоматику. Автоматические системы учитывают внешние и внутренние температурные параметры и подают сигнал на привод клапана.
- Термостат определяет текущую температуру теплоносителя или воздуха в помещении.
- Сигнал передается на привод, изменяющий положение клапана.
- В результате изменяется соотношение потоков, корректируя температуру в контуре.
Для корректной работы клапана важно учитывать направление потока, характеристики системы и тип регулирования. Ошибки при установке или неверная настройка приводят к нестабильной температуре и повышенному расходу энергии.
Отличие трехходового клапана с термостатом от ручного варианта
Трехходовой клапан с термостатом регулирует поток автоматически, поддерживая заданную температуру в смесительном контуре. Это достигается за счёт встроенного термочувствительного элемента, изменяющего положение штока без участия пользователя. Температура смешивания остается стабильной даже при колебаниях давления или температуры на входах.
Ручной клапан требует постоянной корректировки. Пользователь вручную задаёт положение штока, и при изменении условий (например, прогрев котла или падение давления в системе) возникает необходимость повторной настройки. Без оперативного вмешательства возможен перегрев или недостаточный нагрев теплоносителя.
Автоматический вариант снижает риск ошибок при регулировке и подходит для систем с переменной тепловой нагрузкой. Ручной вариант оправдан в простых системах с неизменными параметрами и при ограниченном бюджете, но требует опыта при настройке и регулярного контроля.

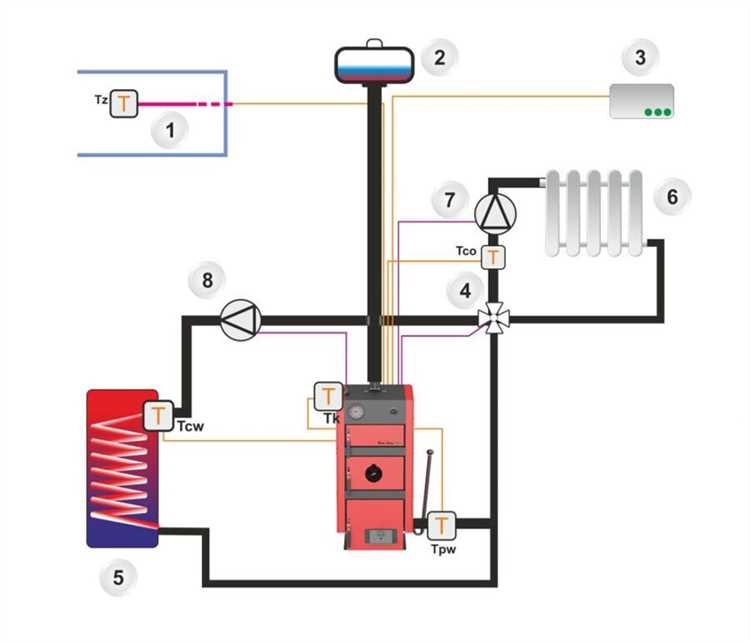

Схема подключения трехходового клапана в котельной
Трехходовой клапан устанавливается на участке между подающей и обратной линиями системы отопления. Один вход подключается к выходу горячей воды от котла, второй – к обратке, третий – к подающей трубе, ведущей к радиаторам или теплообменникам.
При монтаже рекомендуется располагать клапан на байпасе, соединяющем прямую и обратную линии. Это позволяет регулировать температуру подающей воды путем частичного смешивания горячего и остывшего теплоносителя.
На входе горячей воды от котла перед клапаном желательно установить циркуляционный насос, обеспечивающий стабильный поток. Между обраткой и клапаном также возможна установка обратного клапана, исключающего паразитные потоки при отключении насоса.
Управление клапаном может быть ручным или автоматическим. В случае применения сервопривода требуется контроллер, регулирующий положение заслонки в зависимости от температуры обратки или комнатного термостата. Датчик температуры устанавливается на обратной линии после потребителей тепла.
Все соединения выполняются с учетом направления потока, указанного стрелками на корпусе клапана. Неверное подключение приведет к нарушению гидравлического баланса и потере эффективности системы.

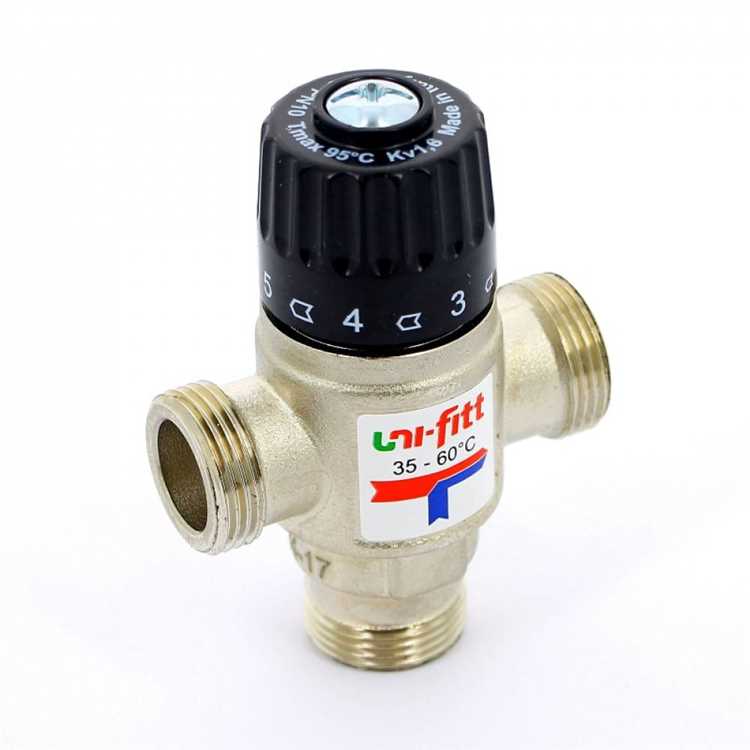

Принцип работы трехходового клапана с приводом
Трехходовой клапан с приводом предназначен для автоматического распределения потока теплоносителя между двумя выходами. Привод управляет положением заслонки или штока, изменяя соотношение потоков в зависимости от сигнала от контроллера. Чаще всего используется электропривод с управляющим напряжением 0–10 В или сигналом «вкл/выкл».
В стандартной конфигурации клапан имеет один вход и два выхода (или наоборот). В положении покоя поток направляется, например, из входа A в выход B. При активации привода заслонка начинает перемещаться, перекрывая один из каналов и открывая другой, обеспечивая, например, направление потока из входа A в выход C. В промежуточном положении возможна частичная подача в оба выхода.
Привод может быть оснащён возвратной пружиной, что позволяет автоматически возвращать клапан в исходное положение при отключении питания. Это особенно важно в системах отопления и кондиционирования, где необходимо обеспечить определённый режим работы при аварийном отключении.
При выборе привода учитывают крутящий момент, время срабатывания и тип управляющего сигнала. Недостаточный момент может привести к залипанию штока, особенно при накипи. Рекомендуется проводить регулярное обслуживание и проверку хода заслонки, особенно в системах с жёсткой водой.
Как подобрать трехходовой клапан по пропускной способности
Для выбора трехходового клапана по пропускной способности необходимо учитывать расход теплоносителя в системе. Пропускная способность определяется коэффициентом Kv, который показывает, сколько воды (в м³/ч) пройдет через клапан при перепаде давления 1 бар.
Расчет Kv проводится по формуле:
Kv = Q / √ΔP,
где Q – расход теплоносителя в м³/ч, ΔP – перепад давления в бар.
Например, при расходе 2 м³/ч и перепаде давления 0,4 бар, Kv = 2 / √0,4 ≈ 3,16. Следовательно, необходим клапан с Kv около 3,2.
В технической документации клапана указываются диапазоны Kv. Для точной настройки выбирайте клапан с Kv, близким к рассчитанному значению, чтобы избежать излишних потерь давления или недостаточного потока.
Если система работает при разных режимах нагрузки, учитывайте максимальный расход, чтобы клапан справлялся с пиковыми нагрузками без снижения производительности.
При подборе также обращайте внимание на рабочее давление и совместимость с типом теплоносителя, так как это влияет на долговечность и герметичность клапана.

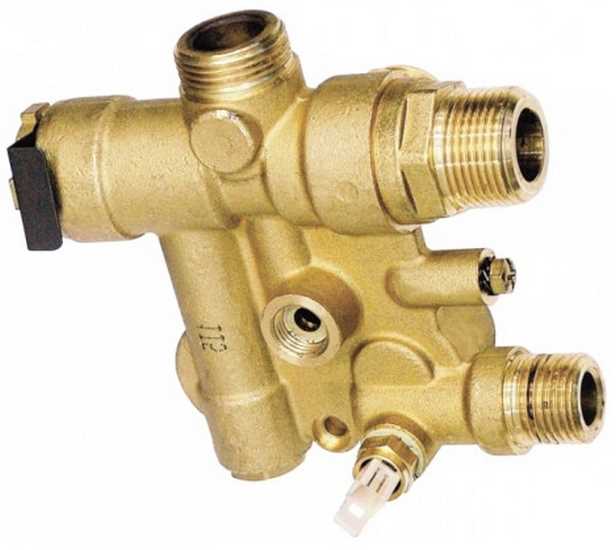

Причины некорректной работы трехходового клапана и способы устранения
Частая причина сбоя – засорение клапана из-за грязи или отложений. Очистка проводится промывкой с использованием специального раствора или заменой фильтров системы.
Неправильное подключение привода приводит к некорректному положению заслонки. Проверяют схему монтажа и при необходимости переподключают проводку согласно технической документации.
Износ уплотнителей вызывает подтекание и снижает эффективность регулирования. Заменяют уплотнительные кольца на оригинальные комплектующие с учетом модели клапана.
Залипание штока возникает из-за коррозии или отсутствия смазки. Обрабатывают подвижные части антикоррозийными средствами и смазывают термостойкой смазкой.
Неправильные настройки контроллера приводят к несвоевременному открытию или закрытию клапана. Перепрограммируют параметры согласно требованиям системы отопления или охлаждения.
Повреждение электрического привода выявляют с помощью мультиметра. При обнаружении обрыва или короткого замыкания привод заменяют на новый.
Недостаточное давление теплоносителя снижает реакцию клапана. Проверяют давление в системе и устраняют утечки или проблемы с насосом.
Обслуживание и проверка исправности трехходового клапана
Регулярный осмотр трехходового клапана начинается с визуального контроля корпуса на наличие трещин, коррозии и течей в местах соединений. Проверяется герметичность уплотнителей и состояние шпинделя клапана.
Проверка работоспособности проводится при помощи измерения температуры на выходных патрубках. При правильной работе клапан должен обеспечивать заданное соотношение потоков без резких перепадов температуры.
Для диагностики внутренних элементов следует снять привод и вручную проверить плавность хода штока, отсутствие заеданий и люфтов. Наличие механического шума или заеданий указывает на необходимость замены уплотнений или очистки от загрязнений.
При наличии электропривода проверяется корректность сигнала управления и реакции клапана на команды. Поломка может проявляться в несоответствии фактического положения штока заданному.
Рекомендуется каждые 6 месяцев проводить очистку внутренних каналов клапана от отложений, используя промывочные жидкости, совместимые с материалами конструкции.
Внимание: перед разборкой системы необходимо полностью отключить отопление и слить теплоноситель для предотвращения повреждений и травм.
После обслуживания обязательно проводится проверка герметичности под давлением, согласно технической документации производителя, чтобы исключить протечки при работе.
Вопрос-ответ:
Для чего используется трехходовой клапан в системе отопления?
Трехходовой клапан служит для изменения направления потока теплоносителя. Он позволяет перенаправлять теплоноситель либо в отопительный контур, либо обратно в источник тепла, обеспечивая регулировку температуры и предотвращая перегрев оборудования.
Как работает трехходовой клапан в системе с котлом и радиаторами?
Клапан имеет три отверстия: подающий трубопровод, выход к радиаторам и обратный трубопровод. В зависимости от положения заслонки теплоноситель направляется либо полностью в радиаторы, либо частично смешивается с обратной водой, снижая температуру подачи и обеспечивая более мягкий режим работы отопления.
Какие виды трехходовых клапанов существуют и чем они отличаются?
Основные типы — это смесительные и переключающие клапаны. Смесительный клапан смешивает потоки с разной температурой, чтобы получить нужную температуру на выходе. Переключающий клапан полностью направляет поток в одно из двух направлений без смешивания. Выбор зависит от конкретной схемы отопления и задач регулировки.
Какие преимущества дает установка трехходового клапана в системе отопления?
Трехходовой клапан помогает точнее регулировать температуру теплоносителя, защищает котел от перегрева, снижает расход топлива за счёт оптимального распределения тепла и увеличивает срок службы оборудования, уменьшая износ при резких перепадах температуры.
Как правильно настроить трехходовой клапан для стабильной работы системы?
Регулировка клапана зависит от конкретной системы. Обычно положение заслонки настраивают так, чтобы температура подачи соответствовала требуемой для комфортного обогрева. Для этого используют термодатчики и привод, который изменяет положение клапана в зависимости от температуры теплоносителя. Важно следить за плавностью регулировки и отсутствием резких скачков температуры.
Для чего применяется трехходовой клапан в системе отопления?
Трехходовой клапан служит для регулировки направления потока теплоносителя. Он позволяет переключать поток между подачей горячей воды от котла и обраткой, либо смешивать их. Это дает возможность поддерживать нужную температуру в системе и избегать перегрева или переохлаждения. Такие клапаны часто устанавливают для автоматического управления теплом в радиаторных или контурных системах.
