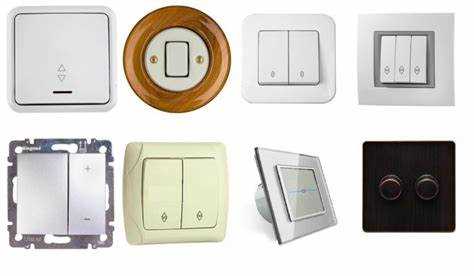

Проходной выключатель – это электрическое устройство, позволяющее управлять одним источником света или другим потребителем из двух и более точек. Его ключевое отличие от стандартного одноклавишного выключателя заключается в наличии перекидного механизма и трех контактов: одного общего и двух переключающих. При этом в одной из двух возможных позиций ток проходит через устройство, а в другой – цепь размыкается или переключается на другую линию.
В быту проходные выключатели устанавливают в длинных коридорах, на лестничных пролетах и в спальнях, где удобно включать свет у двери, а выключать – у кровати. Устройства работают в паре: при изменении положения клавиши одного из них изменяется состояние всей цепи. При грамотном монтаже и правильном подключении с помощью трехжильного кабеля можно значительно повысить удобство эксплуатации освещения и сэкономить электроэнергию.
Для монтажа необходимо использовать два проходных выключателя с маркировкой L, L1, L2 или аналогичной, а также распределительную коробку, где соединяются провода. При прокладке проводки важно соблюдать цветовую маркировку: фаза подключается к общему контакту первого выключателя, а выход с общего контакта второго направляется на светильник. Между переключающими контактами обоих выключателей протягиваются две перемычки.
Рекомендация: для безопасной установки рекомендуется использовать автомат защиты на вводе и тщательно проверять схему подключения мультиметром. Неправильное соединение приведет к нестабильной работе или короткому замыканию. Использование качественной фурнитуры и соблюдение нормативов ПУЭ гарантирует долговечность и безопасность системы управления освещением.
Чем проходной выключатель отличается от обычного
Обычный выключатель разрывает или замыкает цепь только из одной точки управления. Он подключается к фазному проводу, разрывая его при выключении. Такой тип подходит для управления светом из одного места, например, в комнате с одной дверью.
Проходной выключатель оснащён тремя контактами и позволяет переключать фазу между двумя проводами. Он устанавливается парами и работает в связке: при изменении положения любого из выключателей происходит коммутация цепи. Это даёт возможность управлять одним источником света с двух разных мест, например, на лестничных пролётах или в длинных коридорах.
В отличие от обычного, проходной выключатель не имеет фиксированного положения «вкл» или «выкл» – состояние зависит от взаимного положения обоих устройств. Для реализации схемы потребуется прокладка дополнительного провода между выключателями, что нужно учитывать при проектировании электропроводки.
Установка проходных выключателей рекомендуется при длине маршрута более 4 метров или при наличии двух точек входа в помещение. Использование таких устройств повышает удобство и безопасность, особенно в тёмное время суток.
Где устанавливают проходные выключатели в квартире или доме
Проходные выключатели монтируют в местах, где требуется управление одним источником света с двух и более точек. Чаще всего их устанавливают в коридорах длиной от 3 метров. Один выключатель размещают у входа, второй – у выхода. Это позволяет включать свет при входе и выключать его при выходе, не возвращаясь назад.
В спальне проходные выключатели размещают у двери и рядом с кроватью. Такое расположение исключает необходимость вставать ночью, чтобы отключить освещение.
В двухэтажных домах выключатели монтируют внизу у начала лестницы и наверху у выхода на этаж. Это обеспечивает комфортное освещение при передвижении между уровнями дома.
На кухне при наличии двух входов выключатели располагают у каждого входного проема. Это удобно при движении через помещение с разной стороны, особенно при открытой планировке.
В длинных проходных зонах, таких как галереи, холлы и кладовые, целесообразно устанавливать выключатели в начале и конце маршрута. Это снижает риск случайных травм и делает освещение более рациональным.
Схема подключения проходного выключателя с двумя точками управления

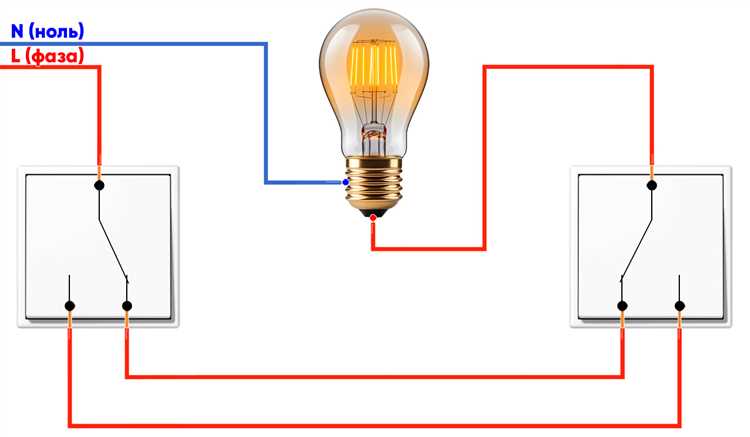

Для реализации управления одним источником света с двух мест используют два проходных выключателя. Каждый из них имеет по три контакта: один общий (входной) и два переключающих (выходных). Внутри устройства контактная группа переключается между выходами, направляя фазу либо на один, либо на другой провод.
Подключение осуществляется следующим образом: к общему контакту первого выключателя подводится фазный провод от распределительной коробки. Два переключающих контакта соединяются с аналогичными контактами второго выключателя. От общего контакта второго выключателя фаза уходит на осветительный прибор. Ноль подается напрямую на светильник из коробки. В результате при любом положении одного выключателя замыкается одна из двух цепей, и свет включается или выключается в зависимости от состояния цепи.
Рекомендации по монтажу:
- Используйте провод с сечением не менее 1,5 мм² для осветительных цепей.
- Применяйте цветовую маркировку: коричневый или чёрный – фаза, синий – ноль, другой цвет – соединительные линии между выключателями.
- Соединения выполняйте исключительно в распределительной коробке с использованием клеммных зажимов или пайки.
- Проверяйте отсутствие напряжения перед подключением, используя индикаторную отвертку или мультиметр.
Можно ли подключить проходной выключатель без заземления
Заземляющий проводник в цепи проходного выключателя не участвует в коммутации и не влияет на его электрическую функциональность. Проходной выключатель выполняет замыкание и размыкание фазы между двумя точками управления освещением, поэтому его основное подключение осуществляется по двум или трём жилам: фаза входящая, фаза исходящая и, при необходимости, общий провод между выключателями.
Заземление требуется только для обеспечения безопасности при подключении металлических корпусов или устройств с классом защиты I. Если выключатель пластиковый, заземление к нему не подводится. Даже при наличии заземляющего провода в распределительной коробке, его отсутствие в соединении выключателя не критично и не мешает работе схемы.
Однако при прокладке новой проводки рекомендуется предусматривать заземляющий провод во всех линиях, включая те, где он пока не используется. Это упростит модернизацию электросети и повысит безопасность при возможной замене оборудования на устройства с обязательным заземлением.
Подключение проходного выключателя без заземления допустимо с технической и нормативной точки зрения, если отсутствуют требования к заземлению конкретного корпуса или элемента схемы.
Какие провода нужны для монтажа проходного выключателя
Для корректной работы проходного выключателя требуется использование кабеля с несколькими жилами. Минимальное сечение – 1,5 мм² для освещения и 2,5 мм² при подключении к розеточной линии. Обязательно учитывать тип проводки – медная или алюминиевая. В жилых помещениях допускается только медь.
- Для соединения первого выключателя с распределительной коробкой – трёхжильный кабель: фаза, два перекидных провода.
- Между двумя проходными выключателями – двухжильный кабель, по которому передаются сигналы переключения.
- От второго выключателя до светильника – одна жила на нагрузку, обычно это фаза после переключения.
Рекомендуемые марки кабеля: ВВГнг(А)-LS 3×1.5 или NYM 3×1.5 для внутренних прокладок. Если монтаж скрытый, используйте кабель в гофре. Для открытой прокладки возможен монтаж в кабель-канале. Не допускается использование гибких шнуров (ПВС) без дополнительных зажимов в клеммах.
Жилы следует маркировать: фаза – коричневый или чёрный, ноль – синий, заземление – жёлто-зелёный. Перекидные провода лучше обозначить серым и белым цветом для упрощения диагностики при обслуживании.
Перед началом монтажа – отключение питания и проверка отсутствия напряжения. Работу выполнять строго по схеме с точной идентификацией каждой жилы.
Как подобрать проходной выключатель по типу освещения
Выбор проходного выключателя зависит от характеристик светильников, схемы подключения и условий эксплуатации. Ниже перечислены основные ориентиры для правильного подбора.
- Лампы накаливания и галогенные: подходят любые проходные выключатели на 10 А. Эти источники света устойчивы к скачкам напряжения, не требуют специальной защиты и не чувствительны к способу коммутации.
- Светодиодные лампы: выбирайте выключатели, совместимые с LED-нагрузкой. Обратите внимание на минимальную мощность – некоторые светодиоды могут мерцать или не выключаться полностью при неправильной коммутации. Ищите модели с индикацией совместимости с LED (на корпусе или в инструкции).
- Люминесцентные светильники с ЭПРА: требуется выключатель с малым током утечки. При использовании подсветки клавиш есть риск самопроизвольного мигания – предпочтительны модели без встроенной индикации или с возможностью её отключения.
- Системы с диммируемым освещением: используйте проходные выключатели, совместимые с диммерами. Стандартные модели могут вызывать сбои в регулировке яркости или полный отказ системы.
- Уличное и влажное помещение: необходима защита от влаги и пыли – класс не ниже IP44. Корпус должен быть герметичным, предпочтительны устройства с винтовыми клеммами и уплотнительными элементами.
Учитывайте также длину линии между переключателями. При расстоянии свыше 20 метров рекомендуется использовать провода сечением не менее 1,5 мм² и модели с минимальными потерями напряжения.
Что делать, если проходной выключатель не работает с одной стороны
Проверьте, с какой именно стороны выключатель не реагирует. Это поможет локализовать проблему. Отключите питание в щитке перед разборкой устройства.
Снимите внешнюю панель и убедитесь, что провода надежно закреплены в клеммах. В проходном выключателе используются три контакта: один общий (обычно подписан как «COM») и два переключающих. При ослаблении контакта устройство может не работать с одной стороны.
Проверьте наличие напряжения на проводах с помощью тестера. На общей клемме должен быть фазный потенциал (если выключатель в цепи фазы). Если питания нет, причина может быть в обрыве провода в распределительной коробке.
Оцените состояние самого механизма. Со временем контактные пластины могут изнашиваться. Если при переключении не ощущается чёткий щелчок, возможно, внутренний механизм повреждён, и требуется замена выключателя.
Проверьте правильность коммутации. В некоторых случаях ошибка при подключении приводит к тому, что только один из выключателей управляет нагрузкой. Убедитесь, что провода переключающих контактов идут между двумя выключателями, а общие соединены с фазой и нагрузкой соответственно.
Если с проводкой всё в порядке, а проблема сохраняется, замените подозрительный выключатель на заведомо исправный. Это позволит исключить неисправность внутреннего механизма.
Как установить проходной выключатель своими руками
Для монтажа потребуется два проходных выключателя, трехжильный кабель (например, ВВГнг 3×1.5), распределительная коробка, монтажная коробка, инструмент для зачистки проводов, индикаторная отвертка и клеммные соединители.
Перед началом работ отключите питание на щите и убедитесь в отсутствии напряжения на проводах. В установочные коробки монтируются два проходных выключателя, в распределительную – подводится питание, подключаются все жилы кабеля.
От щитка в распределительную коробку подается фазный и нулевой провод. Фазу подключают к входному контакту первого выключателя. Из него две переключающие жилы направляются ко второму выключателю. С его выходного контакта подается фаза на нагрузку – например, светильник. Ноль от распределительной коробки напрямую соединяется с нулем светильника.
В распределительной коробке делаются соединения: фаза с щита – к входу первого выключателя, две жилы между переключающими контактами обоих выключателей, выход второго выключателя – к фазе светильника. Ноль с щита – к нолю светильника.
Провода зачищаются на 10–12 мм. Соединения выполняются с помощью клемм WAGO или сваркой, если используется алюминиевый кабель. Вся схема укладывается в распределительную коробку, изоляция проверяется повторно. Затем включается питание и проверяется работа цепи – свет должен включаться и выключаться с обоих выключателей.
Если используется подрозетник с гипсокартоном, фиксация выключателя осуществляется лапками или винтами, в зависимости от типа коробки. В кирпичной стене выключатели монтируются на дюбеля. Корпус устанавливается строго по уровню.
При монтаже важно соблюдать цветовую маркировку: фаза – коричневый, ноль – синий, переключающие – черный и серый. Это упростит обслуживание в будущем.
Вопрос-ответ:
Можно ли установить проходной выключатель самостоятельно, без вызова электрика?
Установить проходной выключатель самостоятельно можно, если у вас есть базовые знания электрики и опыт работы с электропроводкой. Понадобится два проходных выключателя, монтажная коробка и кабель с тремя жилами. Однако нужно строго соблюдать правила безопасности: отключить питание в щитке, проверить напряжение тестером, аккуратно соединить провода по схеме. Если возникают сомнения, лучше обратиться к специалисту.
Чем проходной выключатель отличается от обычного?
Главное отличие проходного выключателя от обычного — наличие трёх контактов и возможность управлять освещением из двух разных точек. Обычный выключатель разрывает цепь в одном месте, а проходной — переключает фазу между двумя линиями. Это позволяет включать и выключать свет, например, с начала и конца коридора. Обычный выключатель так не работает.
Где чаще всего используют проходные выключатели?
Такие выключатели ставят там, где удобно управлять светом с двух точек. Наиболее распространённые примеры — длинные коридоры, лестницы в частных домах, спальни (включение у двери, выключение у кровати), гаражи и большие комнаты с двумя входами. Это повышает комфорт и избавляет от необходимости возвращаться к одному выключателю.
Можно ли подключить проходной выключатель на готовую проводку, если изначально была одноклавишная схема?
Если в существующей проводке проложены только два провода, установить проходной выключатель без прокладки дополнительного кабеля не получится. Для правильной работы нужно как минимум три жилы между двумя выключателями. В этом случае потребуется либо штробить стены для прокладки нового кабеля, либо использовать беспроводные решения, но они работают иначе и стоят дороже.
Как работает схема проходных выключателей технически?
Проходные выключатели подключаются таким образом, что переключают фазу между двумя контактами. Когда оба выключателя находятся в одинаковом положении, цепь замкнута, и свет горит. Если один из них переключить, цепь разрывается, и свет гаснет. Это возможно благодаря третьему проводу, который соединяет переключающие контакты двух выключателей. Такой принцип позволяет замыкать и размыкать цепь с любого конца.
