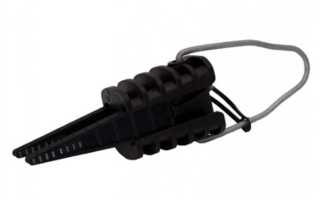

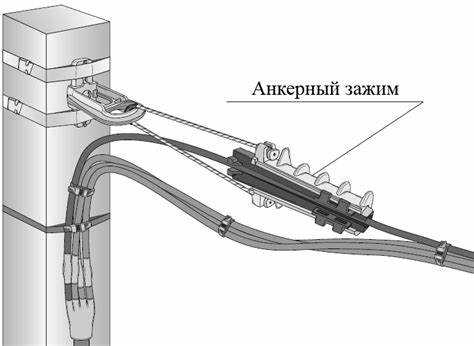

Анкерный зажим – ключевой элемент в системе крепления самонесущего изолированного провода (СИП). Его основная функция – фиксировать провод на опоре и обеспечивать надёжное натяжение без повреждения изоляции. Неправильный выбор зажима приводит к снижению механической устойчивости линии, что повышает риск обрыва в условиях ветровых или гололёдных нагрузок.
Первым критерием подбора служит сечение и количество жил. Например, для проводов типа СИП-4 сечением 16–25 мм² подойдут модели типа PA 25 или аналогичные с рабочим диапазоном усилия до 2,5 кН. При увеличении сечения до 35–50 мм² необходимо выбирать зажимы с усиленным корпусом и прочностью натяжения от 3 кН и выше. Пренебрежение этим параметром ведёт к выскальзыванию жил из корпуса зажима при натяжении.
Материал корпуса играет не менее важную роль. Корпуса из алюминиевого сплава обеспечивают устойчивость к коррозии и долговечность при установке на фасадах зданий или в прибрежных районах. В условиях агрессивной среды рекомендуется использовать зажимы с антикоррозийным покрытием или из полимерных композитов, сертифицированных для применения на открытом воздухе.
Следует обращать внимание на конструкцию клинового механизма. Наличие двойного клина увеличивает силу фиксации и равномерно распределяет давление по всей длине жилы. Это особенно важно для линий с высокой механической нагрузкой и при монтаже на участках с большими пролётами.
Фиксирующий элемент должен быть адаптирован под тип опоры – металлическую или железобетонную. Универсальные петли или проушины, выполненные из закалённой стали, позволяют производить быструю установку с применением стандартного инструмента. Рекомендуется выбирать модели с минимальным количеством подвижных частей – это снижает риск поломки при температурных перепадах и вибрации.
Какой тип анкерного зажима подходит для количества жил в СИП
Выбор анкерного зажима напрямую зависит от количества жил в самонесущем изолированном проводе (СИП). Каждый тип зажима рассчитан на определённое количество и тип жил, что влияет на его конструкцию и способ крепления.
- Для СИП-2 с двумя жилами (фаза + нуль) применяются компактные зажимы типа PA-2 или аналогичные. Они рассчитаны на нагрузку до 2 кН и подходят для пролетов до 50 метров.
- СИП-2 с тремя жилами требует анкерные зажимы с увеличенным корпусом и усилием натяжения до 4 кН, например, PA-25. Они обеспечивают надёжную фиксацию всех фазных проводников.
- При четырёхжильной конфигурации (три фазы + нуль) необходимы зажимы типа PA-1500 или PA-2000, способные выдерживать натяжение до 5 кН и работать при пролетах свыше 70 метров. Конструкция предусматривает независимую фиксацию нулевой жилы.
- Если нулевая жила несущая, используются зажимы с выносным креплением – например, ES-1500 или аналог. Они фиксируют только фазные жилы, а нулевой провод крепится отдельно на поддерживающих скобах.
Учитывать нужно не только количество жил, но и их сечение: при увеличении сечения требуется зажим с соответствующим диапазоном захвата. Неправильно подобранный тип приведёт к снижению надёжности крепления или повреждению изоляции.
Как учесть сечение провода при выборе зажима
Сечение провода определяет допустимую нагрузку, поэтому анкерный зажим должен точно соответствовать этому параметру. При выборе необходимо опираться на номинальный диапазон сечений, указанный производителем зажима. Например, зажим типа PA 25 подходит для проводов сечением от 16 до 25 мм², а PA 1500 – от 25 до 95 мм².
Превышение допустимого сечения приводит к неполному обжатию, снижению фиксации и риску перегрева. Заниженное сечение вызывает избыточное сжатие и повреждение изоляции. Ориентироваться следует на фактическое сечение алюминиевой жилы, а не на номинальные характеристики СИП, включающие изоляцию.
Если используется многожильный провод, проверяется совместимость с типом зажима: некоторые модели рассчитаны только на однопроволочные жилы. При выборе важно учитывать не только диаметр, но и жёсткость провода. Для гибких жил предпочтительны зажимы с пружинным механизмом, обеспечивающим равномерное распределение усилия.
Перед установкой следует убедиться в плотной посадке провода в корпус зажима без люфтов. Допускается наличие небольшого зазора только в пределах, указанных в техническом паспорте изделия. Несоблюдение этого требования приводит к ухудшению механической прочности крепления.
Подбор зажима в зависимости от материала провода
При выборе анкерного зажима необходимо учитывать тип металла токопроводящей жилы: алюминий, алюминиево-сталевая композиция или омеднённый алюминий. Неправильный подбор зажима может привести к ускоренной коррозии, перегреву и механическому разрушению линии.
Для проводов из чистого алюминия (маркировка A или AС) подходят зажимы с алюминиевыми или нейтральными вкладышами. Использование стальных элементов без изоляции недопустимо: возникает гальваническая пара, ускоряющая разрушение алюминия.
Если провод выполнен из алюминиево-стального сплава, важно выбирать зажим с вкладышами, способными компенсировать различие в жёсткости и предотвратить износ при вибрации. Рекомендуется применение зажимов с армированными корпусами и термостойкими прокладками.
Для омеднённого алюминия необходим зажим, исключающий контакт меди с алюминием. Используются композитные или биметаллические вкладыши с изолирующим слоем. Прямой контакт меди и алюминия приводит к быстрой деградации контакта.
Уточнение материала жилы провода обязательно перед выбором модели. Производители СИП, как правило, указывают состав жил в маркировке. Игнорирование этого параметра снижает ресурс узла натяжения и нарушает нормы ПУЭ.
Какие зажимы использовать при прокладке СИП по фасаду здания
Для надёжной и безопасной прокладки самонесущего изолированного провода (СИП) по фасаду применяются специализированные фасадные зажимы. Они обеспечивают фиксацию провода без повреждения изоляции и снижают нагрузку на опорные элементы здания.

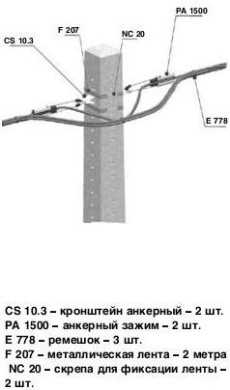

- Анкерные зажимы с кронштейнами: применяются для крепления несущей жилы СИП к стене. Используются модели типа PA-1500, PA-4, которые выдерживают нагрузку до 1,5–2 кН. Устанавливаются с фасадным кронштейном из оцинкованной стали или алюминиевого сплава.
- Натяжные зажимы с клиновым фиксатором: фиксируют провод под углом к стене. Актуальны при входе СИП в здание. Рекомендуется выбирать зажимы с саморегулирующимся зажимным механизмом и термостойким корпусом (например, типы NILED DN или Ensto SO 255).
- Поддерживающие зажимы: применяются при длинных участках прокладки вдоль фасада для распределения нагрузки. Подходят модели с полиамидным корпусом, устойчивым к ультрафиолету и перепадам температуры (например, PS 1500, ES 1500).
- Фасадные крюки и скобы: необходимы для монтажа зажимов на бетонные, кирпичные или деревянные стены. Важно использовать дюбели и анкера, соответствующие материалу стены и весу СИП-линии. При монтаже на утеплённый фасад – прокладка через закладные элементы.
Расстояние между зажимами – не более 0,6–1,0 м при горизонтальной прокладке. При изменении направления – установка дополнительного анкерного зажима. Обязателен контроль натяжения: провисание не должно превышать 2 % от длины пролёта.

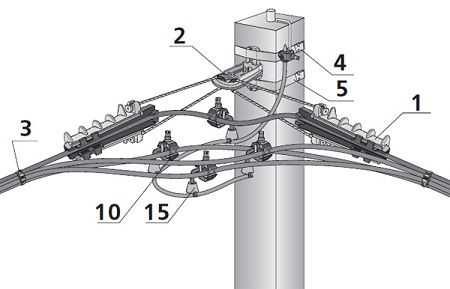

Как выбрать зажим для углового крепления СИП
Для углового крепления самонесущего изолированного провода (СИП) используются специальные анкерные зажимы, обеспечивающие надёжную фиксацию на поворотах трассы под углом от 20° до 90°. При выборе необходимо учитывать несколько технических параметров.
Первое – тип СИП. Для СИП-2 и СИП-4 применяются разные конструкции зажимов. Учитывается количество и сечение фазных жил – зажим должен соответствовать допустимому диапазону (например, 16–95 мм²). Несоответствие приведёт к ослаблению крепления или повреждению изоляции.
Второе – усилие натяжения. Зажим должен выдерживать механическую нагрузку от натянутых проводов и дополнительное напряжение в угловой точке. Для бытовых сетей 0,4 кВ достаточно усилия до 2 кН, для промышленных – от 4 кН.
Третье – способ крепления к опоре. Для угловых точек предпочтительны зажимы с возможностью поворота крепёжного узла, чтобы компенсировать изменение направления трассы без перекручивания провода.
Четвёртое – материал. Корпус зажима должен быть из стойкого к ультрафиолету пластика или алюминиевого сплава. Металлические детали – из коррозионностойкой стали, особенно если линия прокладывается в агрессивной среде.
При монтаже угловых опор рекомендуется выбирать модели с увеличенной площадью захвата жилы и термостойкой прокладкой внутри корпуса, чтобы исключить скольжение при температурных расширениях.
На что обращать внимание при выборе крепёжных элементов зажима
Крепёжные элементы анкерного зажима должны обеспечивать надёжное сцепление с проводом СИП без повреждений его изоляции и жил. Основной параметр – материал крепежа. Чаще всего используются нержавеющая сталь или алюминий, обладающие высокой коррозионной стойкостью и достаточной прочностью. Выбирать крепёж из низкокачественной стали нельзя, так как со временем он ржавеет и теряет удерживающие свойства.
Размеры болтов и гаек должны соответствовать типоразмеру зажима и сечения провода. Избыточно мелкая резьба уменьшит прижимную силу, а слишком крупная может повредить проводник. Оптимально, если резьба имеет мелкий шаг, обеспечивающий равномерное распределение давления и предотвращающий срыв при затяжке.
Важно учитывать наличие антикоррозионного покрытия на крепёжных элементах. Цинковое или полимерное покрытие увеличивает срок службы в агрессивных климатических условиях, особенно при использовании на открытом воздухе и во влажных регионах.
Особое внимание стоит уделить форме и конструкции шайб и пружинных элементов. Они должны компенсировать вибрационные нагрузки и предотвращать самопроизвольное ослабление крепления. Отсутствие таких элементов или их некачественное исполнение ведёт к снижению надёжности фиксации.
Убедитесь, что крепёжные элементы не имеют острых кромок и заусенцев, которые могут повредить изоляцию СИП при затягивании. Контроль качества изготовления и точность обработки деталей критичны для сохранения целостности провода.
Как учитывать климатические условия при выборе зажима
При выборе анкерного зажима для СИП необходимо учитывать температурный диапазон, в котором будет эксплуатироваться оборудование. Для регионов с температурой ниже −40 °C требуются зажимы с повышенной морозостойкостью и стойкостью к хрупкому разрушению материалов. Важно выбирать изделия с маркировкой, подтверждающей испытания на низкие температуры.
В районах с высокой влажностью и частыми осадками следует отдавать предпочтение зажимам с защитой от коррозии. Оптимальны модели из нержавеющей стали или с антикоррозийным покрытием, обеспечивающим стойкость к воздействию влаги и солей, особенно в прибрежных зонах.
Для территорий с интенсивным ультрафиолетовым излучением важна устойчивость пластиковых компонентов зажима к солнечному излучению. Использование УФ-стабилизированных материалов предотвращает растрескивание и разрушение изоляции.
В зонах с повышенной ветровой нагрузкой необходимо выбирать зажимы с высокой механической прочностью и надежной фиксацией. Конструкция должна обеспечивать равномерное распределение усилия на проводник без деформаций.
При наличии агрессивных химических факторов в окружающей среде, таких как промышленные выбросы или пыль с химикатами, требуется использовать специальные покрытия или материалы, устойчивые к химическому воздействию, чтобы избежать преждевременного разрушения.

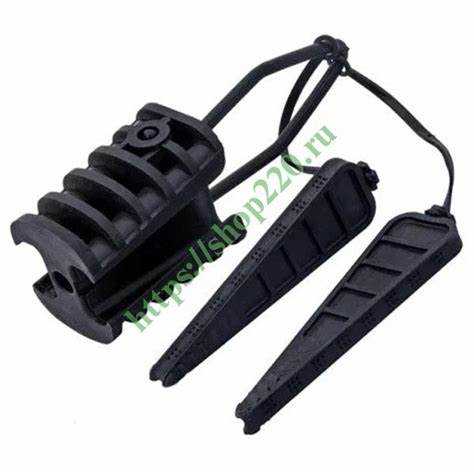

Выбор анкерного зажима для самостоятельного монтажа без специнструмента
При монтаже СИП без специализированных инструментов ключевым параметром анкерного зажима становится простота и надежность механизма фиксации. Оптимальны модели с винтовым зажимом, не требующим пресс-клещей или гидравлических устройств. Обратите внимание на зажимы с увеличенной зоной прижима и надавливающей пружиной – они обеспечивают равномерное распределение нагрузки и не повреждают изоляцию провода.
Выбирайте анкерные зажимы из алюминиевого сплава с антикоррозийным покрытием, так как они легче и устойчивы к атмосферным воздействиям. Диаметр зажима должен точно соответствовать сечению СИП: для проводов 16 мм² подойдут зажимы с маркировкой 16-25 мм². Уточняйте, чтобы механизм не требовал чрезмерного усилия для затяжки – это облегчит работу без ключей.
Ищите модели с простым устройством регулировки, где винт расположен на внешней стороне и доступен с любого ракурса. Зажимы с крышкой или защитным колпачком снижают риск ослабления соединения и попадания влаги. Преимущество имеют варианты с предустановленными пружинными элементами, исключающими необходимость дополнительного крепления.
Важен также вес изделия: легкие конструкции снижают нагрузку на опоры и упрощают процесс крепления. Обязательно проверяйте соответствие зажима нормативам ГОСТ и техническим условиям производителя, чтобы гарантировать безопасность и долговечность крепления СИП без использования специнструмента.
Вопрос-ответ:
Для чего используется анкерный зажим при монтаже СИП?
Анкерный зажим служит для крепления самонесущего изолированного провода (СИП) к опорам и другим конструкциям. Он обеспечивает надежное фиксирование и предотвращает смещение или провисание провода под воздействием ветра, веса и других нагрузок.
Какие виды анкерных зажимов бывают и чем они отличаются?
Существуют разные типы анкерных зажимов: винтовые, клиновые и пружинные. Винтовые крепятся с помощью болтов и гаек, клиновые фиксируют провод за счет зажимающего механизма, а пружинные используют упругость для удержания. Выбор зависит от диаметра провода, условий эксплуатации и требуемой надежности крепления.
На что обратить внимание при выборе анкерного зажима для СИП с учетом нагрузки на провод?
В первую очередь важно подобрать зажим, рассчитанный на нагрузку, которую будет испытывать провод в месте крепления. Нужно учитывать вес провода, ветровые нагрузки и возможные механические воздействия. Также важен материал зажима — он должен быть устойчив к коррозии и сохранять прочность при температурных перепадах.
Можно ли использовать один и тот же анкерный зажим для разных диаметров СИП?
Чаще всего зажимы рассчитаны на конкретный диапазон диаметров провода. Использование зажима с неподходящим размером может привести к недостаточной фиксации или повреждению изоляции. Поэтому для разных диаметров провода лучше выбирать зажимы, соответствующие техническим характеристикам СИП.
Какие ошибки чаще всего допускают при монтаже анкерных зажимов на СИП?
Распространенные ошибки — недостаточно плотное закрепление зажима, использование неподходящего типа зажима для конкретного провода и пренебрежение обработкой места крепления от коррозии. Это может привести к ослаблению фиксации, повреждению изоляции или сокращению срока службы крепежа.
Какие характеристики нужно учитывать при выборе анкерного зажима для СИП?
При выборе анкерного зажима для СИП важно обратить внимание на материал изготовления, так как он должен быть устойчив к коррозии и воздействию внешних факторов. Также следует учитывать диаметр проводов, которые планируется закреплять, чтобы зажим обеспечивал надежное сцепление без повреждений изоляции. Обратите внимание на тип зажима — существует несколько конструкций, каждая подходит для определённых условий монтажа и нагрузок. Немаловажно проверить соответствие зажима стандартам безопасности и техническим требованиям, а также рекомендации производителя по эксплуатации в конкретном климате.
Можно ли использовать анкерные зажимы одного типа для разных марок и диаметров СИП?
Использовать один и тот же анкерный зажим для различных марок и диаметров самонесущего изолированного провода нежелательно, так как параметры зажима рассчитаны на определённые характеристики кабеля. Если диаметр провода слишком мал или слишком велик по сравнению с зажимом, это может привести к ненадёжной фиксации, повреждению изоляции или даже выходу из строя системы. Производители обычно выпускают зажимы, адаптированные под конкретные размеры и типы СИП, поэтому лучше подбирать модель с учётом конкретных параметров используемого кабеля, чтобы обеспечить безопасность и долговечность крепления.
