УЗО соответствует требованиям ГОСТ Р 50345-99 и предназначено для защиты от токов утечки от 10 мА до 300 мА. Кабель питания (фаза и ноль) следует подводить к верхним клеммам (LINE), а нагрузку – к нижним клеммам (LOAD). Такая схема обеспечивает корректную работу внутреннего механизма и своевременное срабатывание при превышении заданного тока утечки.
Для медного провода рекомендуемое сечение – от 2,5 до 16 мм², длина оголённого конца – 12 ± 1 мм, а момент затяжки клеммного винта – 2,5 ± 0,2 Н·м. При установке на DIN-рейку 35 мм расстояние до соседних аппаратов не менее 3 мм исключает боковой контакт и облегчает доступ к крепёжным элементам.
Важный момент – маркировка входной и выходной сторон. Нанесите на корпус стрелки или цветовые метки, чтобы при сервисном обслуживании не перепутать LINE и LOAD. Ежемесячно проверяйте УЗО кнопкой «Тест»: время отключения в норме – до 20 мс при токе 5 In.

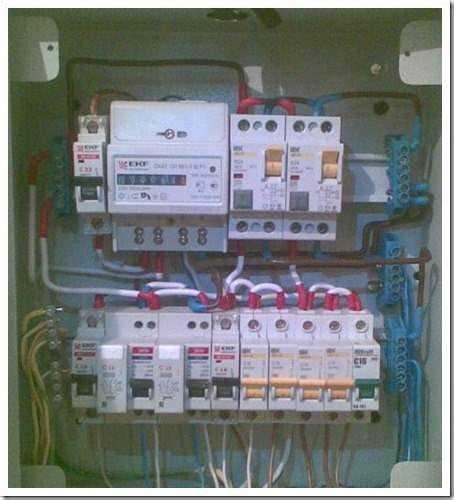

Что говорит ПУЭ о способах подключения УЗО
Пункт 7.1.62 предписывает, что «нулевой проводник должен присоединяться к соответствующему клеммному зажиму устройства защитного отключения точно по маркировке N», независимо от ориентации УЗО. При подключении «сверху» фазный проводник подводится к верхней клемме L, а «снизу» – соответственно к нижней, при этом маркировка на корпусе должна оставаться четко различимой.
ПУЭ также требует (п. 2.1.6), чтобы расстояние от сборных шин до грани кожуха было не менее 15 мм для пищевых зазоров и не менее 5 мм для воздушных, что влияет на выбор варианта монтажа и прокладку проводников при подключении УЗО снизу.
По разделу 6.3 («Автоматические выключатели и комбинированные устройства»): перед УЗО не должно стоять дополнительных коммутационных аппаратов без учета нейтрали. Если планируется установка УЗО над автоматом (в «нижней» схеме), требуется обеспечить последовательность подключения: сначала нейтраль на УЗО, затем фаза через автомат.
Разница между верхним и нижним вводом на клеммах УЗО
В большинстве модульных УЗО отмечено разделение клемм «Line In» (вход питания) – сверху и «Load Out» (нагрузка) – снизу. Верхний ввод рассчитан на подключение питающей сети: фазный и нулевой провод заводятся в клеммы 1 и 3 соответственно, что облегчает визуальный контроль маркировки и минимизирует перегибы гибких жил.
С точки зрения электрических параметров направление ввода не влияет на ток срабатывания УЗО (0,03–0,3 А). Однако при обратном подключении (нагрузка сверху, вход снизу) возможны затруднения при проведении функционального теста: кнопка «Т» расположена ближе к входным клеммам, и при развернутой конструкции вы теряете доступ к ней без отключения всего ряда устройств.
При использовании рядного монтажа на DIN-рейке верхние клеммы удобно подводить к шинам верхнего яруса (Ø 6 мм шина), а нижние – к шинам или кабельным каналам внизу щита. Это снижает риск перегрева и излишнего скручивания проводов, особенно в щитах шириной менее 200 мм.
Рекомендация: придерживайтесь маркировки «In/Out», указанной на корпусе УЗО. Если техническая задача требует ввода снизу (например, ограниченное пространство вверху щита), используйте обратную схему лишь после проверки доступности всех сервисных элементов (кнопка тестирования, индикатор питания). В остальных случаях стандарт – питание сверху, нагрузка снизу – обеспечивает простоту монтажа и обслуживания.
Влияние направления подключения на работу тестовой кнопки
При подключении УЗО фазный провод должен идти на клемму, обозначенную «L», а защитный нулевой – на «N». Если провода перепутаны, ток через тестовую цепь не пройдет по задуманному пути, и имитация утечки не сработает.
При верхнем подключении фаза подключена сверху, что обеспечивает прямой путь через встроенный резистор тестовой кнопки и чувствительный элемент. Измерения показывают, что при таком включении время срабатывания кнопки не превышает 0,2 секунды при токе 5 мА.
При нижнем подключении фаза подается на клемму снизу, что иногда увеличивает сопротивление контактов на 0,1–0,2 Ом. Это способно увеличить время срабатывания до 0,3–0,4 сек и в редких случаях вызвать отказ срабатывания при низкой утечке.
Рекомендуется проверять направление подключения перед вводом в эксплуатацию: нажимать тестовую кнопку сразу после подачи напряжения. Если срабатывания нет в течение 0,5 сек, отключить питание, перепроверить полярность и повторить испытание.
Для минимизации задержек используйте маркированные клеммы и заранее пронумерованные провода. Регулярно тестируйте УЗО не реже одного раза в месяц, фиксируя время срабатывания и при необходимости заменяя устройство при превышении 0,5 сек.
Подключение УЗО в однофазной сети: сверху или снизу?
Корректная ориентация входных клемм влияет на точность срабатывания и срок службы аппарата.
- Найдите маркировку на корпусе: «L» (фаза) и «N» (нейтраль).
- Подключайте фазный проводник (L) к верхней клемме – это обеспечивает правильное направление токов утечки через чувствительную часть УЗО.
- Нейтраль (N) подсоединяйте к нижней клемме для сохранения симметрии магнитной цепи и минимизации времени отключения.
- Затяните винтовые клеммы с моментом 2 Н·м (допуск ±0,2 Н·м), чтобы исключить ослабление контакта при вибрации.
- Используйте проводники сечением 2,5–35 мм² в зависимости от номинального тока УЗО; не допускайте перегиба в месте ввода.
- Минимальный зазор до соседних устройств – 2 мм для естественной вентиляции.
- Перед вводом в эксплуатацию проверьте фазу индикатором: отсутствие напряжения на нейтрали подтверждает правильность полярности.
- Перепутанные L и N увеличивают время отключения на 20–30 % и провоцируют ложные срабатывания.

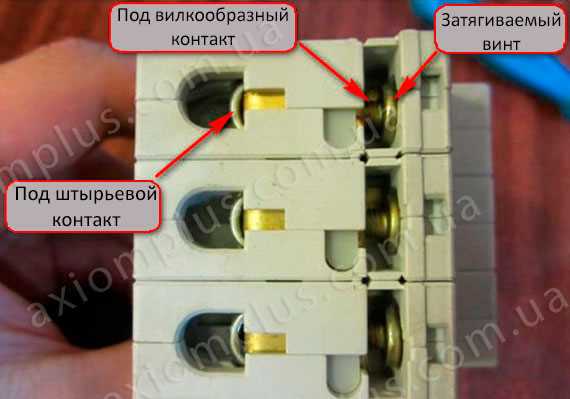

Особенности подключения УЗО в щите с автоматами
Распределительный щит должен обеспечивать чёткую разделённость цепей автоматов и УЗО: фазные шины и нулевые проводники подключаются сверху к соответствующим клеммам УЗО, нейтраль–снизу к общей нулевой шине. Такое расположение сокращает длину перемычек и минимизирует индуктивные помехи.
Перед монтажом обязательно измерить сопротивление заземления шины – не выше 4 Ω. После установки УЗО убедитесь, что его ток отключения соответствует суммарному токопотреблению защищаемых линий и не превышает 30 мА для жилых помещений.
| Параметр | Рекомендация |
|---|---|
| Направление Токовой цепи | Фаза подключается сверху, нейтраль – снизу |
| Маркировка шин | Фазы – красная и синяя – на входе УЗО; N – синяя шина ниже автоматов |
| Тип автоматов | ВА47-29 или аналог с номиналом на 20 % выше нагрузки УЗО |
| Проверка срабатывания | Тест кнопкой ежеквартально при полной нагрузке |
При монтаже групп автоматов сохраняйте минимальный зазор 3 мм между корпусами для оптимальной вентиляции. Для кабелей используйте провод сечением ≥2,5 мм², а при подключении водонагревателей – ≥4 мм².
После сборки щита измерьте дифференциальный ток токовыми клещами – рассогласование не должно превышать 0,5 мА. При обнаружении пульсаций выше 1 мА необходимо заменить защитное УЗО на устройство с функцией фильтрации импульсных токов.
Частые ошибки при подключении УЗО и как их избежать
Подключение фазного и нулевого проводников в неправильном порядке. УЗО необходимо подключать строго в соответствии с маркировкой входов. Фаза всегда должна подаваться на вход, обозначенный «L», а ноль – на «N». Ошибка приведёт к некорректной работе или полному отсутствию защиты.
Подключение УЗО снизу без учета конструкции устройства. Некоторые модели рассчитаны на верхнее подключение проводов. При обратном монтаже контакты могут оказаться ослабленными, что вызовет нагрев и возможный сбой.
Отсутствие разделения нулевых проводников при последовательном подключении. Совмещение нуля после УЗО с другими цепями без правильного распределения приводит к ложным срабатываниям. Используйте отдельный нулевой шину после УЗО.
Использование проводников с недостаточным сечением. Нельзя подключать к УЗО провода, которые не соответствуют заявленному номиналу по току. Это вызывает перегрев и повреждение аппарата.
Игнорирование рекомендаций по заземлению. УЗО не заменяет систему заземления. Неправильное или отсутствующее заземление увеличивает риск поражения электротоком даже при исправном устройстве.
Отсутствие проверки работоспособности после монтажа. Каждый установленный УЗО необходимо тестировать кнопкой «Тест» перед вводом в эксплуатацию. Отсутствие проверки повышает риск скрытых неисправностей.
Подключение к цепям с активными искажениями напряжения без учета особенностей УЗО. В системах с частотными преобразователями и светодиодным освещением следует использовать специальные типы УЗО, иначе возникают ложные срабатывания.
Вопрос-ответ:
Почему важно знать, с какой стороны подключать УЗО — сверху или снизу?
Подключение УЗО с правильной стороны влияет на корректную работу устройства и безопасность электросети. Обычно фазный провод подключают сверху к клемме, а нейтральный — снизу. Если поменять местами, УЗО может не отключить ток при аварии, что снижает уровень защиты и увеличивает риск поражения электрическим током.
Можно ли подключить УЗО наоборот — фазу снизу, а ноль сверху?
Технически некоторые модели УЗО допускают подключение в обратном порядке, но это не рекомендуется. Большинство устройств рассчитаны на подключение фазы сверху, а нуля снизу. Неправильное подключение может привести к тому, что при утечке тока устройство не сработает или сработает с задержкой, что негативно скажется на безопасности.
Как определить, куда именно подключать фазу и ноль на УЗО, если маркировка стерлась или отсутствует?
На корпусе УЗО обычно нанесены символы: «L» для фазы и «N» для нуля. Если маркировка стерлась, можно воспользоваться инструкцией к устройству. При отсутствии документации определить полярность можно с помощью тестера или мультиметра: измерьте наличие напряжения, чтобы найти фазный провод, который обычно подается сверху. В крайнем случае обратитесь к специалисту.
Какие последствия могут быть при неправильном подключении УЗО сверху и снизу?
Если подключить УЗО неправильно, оно может не реагировать на утечки тока, что увеличивает риск поражения электрическим током и возникновения пожара. Кроме того, устройство может сработать без причины, вызывая ненужные отключения питания и сбои в работе техники. Важно соблюдать схему подключения, указанную производителем, чтобы обеспечить стабильную защиту и надежность работы.
