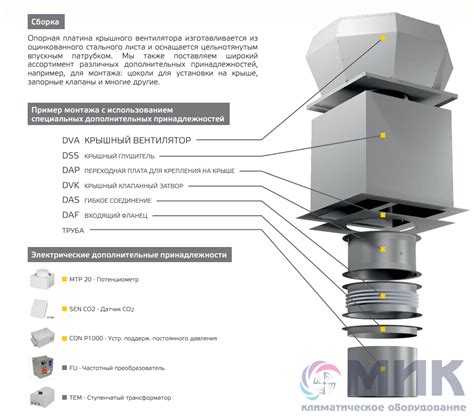

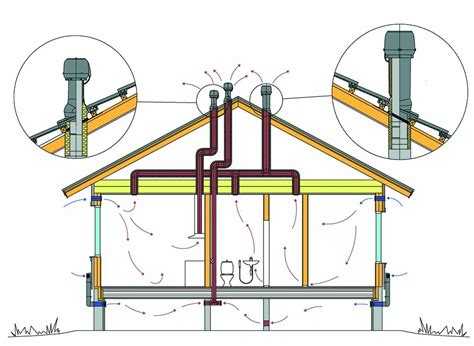

Крышные вентиляторы со стаканом применяются для вытяжной вентиляции в зданиях с плоскими и скатными кровлями. Стакан – это переходной элемент, обеспечивающий надежную установку вентилятора на кровельное основание, а также его изоляцию от атмосферных осадков. При монтаже необходимо учитывать геометрию крыши, особенности прохода через кровельный пирог и требования к герметичности соединений.
Первый этап – подготовка основания. На кровле размечается место установки, вырезается отверстие диаметром, соответствующим стакану. Стакан устанавливается строго вертикально, крепится к несущим конструкциям с помощью анкерных болтов. Углы сопряжения с кровельным покрытием герметизируются полиуретановыми мастиками или бутилкаучуковыми лентами.
После установки стакана необходимо выполнить тепло- и гидроизоляцию узла прохода. Если используется утеплённая кровля, внутрь стакана закладывается слой базальтовой ваты плотностью не ниже 80 кг/м³. Гидроизоляционные мембраны заводятся на боковые стенки стакана и фиксируются механическим способом.
Монтаж вентилятора выполняется после окончания всех кровельных и изоляционных работ. Вентилятор опускается в стакан, фиксируется с помощью монтажных лап или фланцевого соединения. Электрическое подключение производится через герметичный клеммный отсек. Важно проверить уровень вибрации – при превышении 4 мм/с требуется установка антивибрационных прокладок.
Пусконаладка проводится после проверки герметичности всех стыков и исправности автоматики. При подключении к системе дымоудаления обязательно согласование с проектом противопожарной защиты.
Подготовка посадочного места под стакан на кровле
Перед началом монтажа необходимо точно определить координаты установки вентилятора с учётом проекта и расположения несущих элементов кровли. Ошибка в разметке приведёт к смещению оси вентиляционного канала и последующим трудностям при стыковке с воздуховодами.
Разметка выполняется с внутренней стороны кровли, используя лазерный уровень и отвес. Центр отверстия фиксируется меткой, далее по шаблону наносится контур стакана. Диаметр проёма должен соответствовать внешним размерам стакана с зазором 5–10 мм по периметру для компенсации температурных расширений.
После разметки выполняется вырез кровельного пирога. Состав слоёв зависит от конструкции: кровельное покрытие, гидроизоляция, утеплитель, пароизоляция. Каждый слой вырезается отдельно, с соблюдением порядка. Утеплитель вынимается строго по контуру, без разрушения прилегающих участков. Гидроизоляционная плёнка аккуратно надрезается крест-накрест, края фиксируются временно, без деформации.
Металлические элементы (если применяются профнастил или сэндвич-панели) вырезаются с помощью электролобзика или ножниц по металлу. Использование болгарки запрещено из-за перегрева и возможного повреждения покрытия. Края металла обрабатываются антикоррозионным составом.
На подготовленное отверстие монтируется закладной элемент под стакан – металлический фланец или монтажная рама, жёстко фиксируемая к несущим элементам (балкам или прогонам). Крепление выполняется болтами или саморезами с пресс-шайбами. Поверхность рамы должна быть в одной плоскости с кровлей без перекосов.
После установки рамы по периметру выполняется герметизация: используется бутилкаучуковая лента и кровельный герметик, устойчивый к ультрафиолету и температурным перепадам. На заключительном этапе укладывается примыкающий слой гидроизоляции с напуском на раму не менее 100 мм. Швы прокатываются валиком до полного прилегания.
Посадочное место готово к установке стакана и последующему монтажу вентиляционного оборудования.
Выбор и установка анкерных креплений для стакана
Крепление стакана крышного вентилятора должно обеспечивать жёсткую фиксацию конструкции к плите перекрытия, выдерживая вес оборудования и ветровые нагрузки. При выборе анкеров необходимо учитывать характеристики основания, массу вентилятора, высоту стакана и климатические условия региона.
- Для бетонных плит используют механические анкеры с распорной втулкой или химические анкеры на основе инъекционного состава. Диаметр – от 10 до 16 мм, длина – от 100 мм.
- Минимальное расстояние между анкерами – 100 мм, отступ от края основания – не менее 70 мм.
- Количество крепёжных точек определяется по расчёту несущей способности. Обычно не менее четырёх анкеров на одну опорную плоскость стакана.
- Разметить места установки анкеров по заводскому чертежу стакана, проверив соосность с вытяжной шахтой.
- Просверлить отверстия перфоратором, используя бур соответствующего диаметра. Глубина отверстий должна быть не менее 1,5 длины анкера.
- Удалить пыль из отверстий сжатым воздухом или щёткой.
- Для химических анкеров заполнить отверстие клеевым составом согласно инструкции и установить шпильку с вращением.
- При использовании механических анкеров ввести их в отверстие и затянуть до достижения момента, указанного производителем.
- После полного отверждения (для химических анкеров – до 24 часов) зафиксировать стакан болтовым соединением через фланец или закладные элементы.
Не допускается установка анкеров в трещиноватый бетон, в зонах с пустотами или ослабленным арматурным каркасом. В таких случаях требуется применение специальных решений: инъекционных анкеров с расширенным основанием или усиления зоны установки металлическими накладками.
Герметизация стыков между стаканом и кровельным покрытием
Для исключения протечек на участке установки крышного вентилятора требуется тщательная герметизация зоны примыкания стакана к кровле. Основная задача – предотвратить проникновение осадков и конденсата под покрытие.
Перед началом работ необходимо очистить контактные поверхности от пыли, жировых пятен и остатков старых герметиков. Оптимально использовать металлическую щётку и ацетон. Поверхность должна быть сухой и ровной.
Для герметизации применяют:
- однокомпонентный полиуретановый герметик с адгезией к металлу и битуму;
- бутилкаучуковую ленту для первичного уплотнения;
- герметизирующие фланцы при наличии готового отверстия под стакан.
Последовательность герметизации:
- Уложить бутилкаучуковую ленту по периметру основания стакана, обеспечив равномерное давление по всей длине.
- Установить стакан, плотно прижав к кровле. Закрепить болтами или заклёпками с шагом 100–150 мм.
- Нанести слой полиуретанового герметика по внешнему периметру соприкосновения стакана и кровли. Толщина слоя – не менее 5 мм, ширина – 20–30 мм.
- При необходимости установить металлический прижимной фартук с дополнительной герметизацией краёв.
Рекомендуемая температура нанесения герметика – от +5 до +35 °C. При работе в холодное время года герметик предварительно выдерживают в тёплом помещении не менее 12 часов.
Контроль качества герметизации проводят визуально и методом проливки (не менее 10 литров воды на стык), с обязательной проверкой внутренней стороны кровельного пирога. Повторное нанесение возможно после полного отверждения предыдущего слоя (24–48 часов в зависимости от состава).
Монтаж вентилятора на стакан с учетом виброизоляции
Перед установкой вентилятора необходимо проверить соответствие размеров посадочной плиты вентилятора и стакана. Зазоры недопустимы: при несовпадении по геометрии используется переходная рама с предварительным уплотнением соединения виброизоляционной лентой толщиной не менее 5 мм.
Для снижения передачи вибраций на несущие конструкции между корпусом вентилятора и стаканом устанавливаются виброизоляторы. Оптимальный выбор – резинометаллические или пружинные опоры с рабочей частотой не выше 6 Гц. Расчет количества и модели опор проводится с учетом массы агрегата, включая возможные нагрузки от обледенения и ветра.
Монтаж производится на анкерные болты с демпфирующими шайбами. Не допускается жесткое соединение основания вентилятора со стаканом без прокладки виброразвязки. Перед затяжкой крепежа необходимо обеспечить равномерную осадку всех виброопор по уровню, без перекосов.
После фиксации агрегата выполняется контрольный пуск. Допустимый уровень вибрации на корпусе вентилятора – не более 4,5 мм/с по виброскорости в диапазоне 10–1000 Гц. При превышении необходимо перепроверить установку и балансировку крыльчатки.
Для герметизации шва между фланцем вентилятора и стаканом применяется морозостойкий герметик, устойчивый к УФ и влаге. Работы по герметизации проводятся после окончательной фиксации вентилятора, при температуре не ниже +5 °C.
Подключение электропитания к крышному вентилятору
Электропитание крышного вентилятора должно соответствовать техническим характеристикам, указанным в паспорте оборудования. Обычно вентиляторы работают от сети 220 В или 380 В, 50 Гц. Перед подключением необходимо отключить напряжение на вводе.
Для подключения применяется кабель с медными жилами с сечением, рассчитанным на ток потребления вентилятора с запасом 25-30%. Рекомендуется использовать трехжильный кабель с защитным заземлением (PE).
Подводящий кабель заводится в корпус вентилятора через герметичный ввод, предотвращающий попадание влаги и пыли внутрь электрооборудования. Все соединения должны быть выполнены в клеммной колодке с надежным зажимом жил.
Порядок подключения: фаза – к клемме L, ноль – к N, защитный провод – к PE. Проверка целостности изоляции и правильности подключения обязательна перед включением.
Для обеспечения безопасности целесообразно установить автоматический выключатель с током срабатывания, соответствующим мощности вентилятора, а также УЗО с током утечки 30 мА.
После подключения необходимо проверить работу вентилятора на холостом ходу и под нагрузкой, убедившись в отсутствии вибраций и перегрева электрических компонентов.
Проверка направления вращения и балансировка крыльчатки
Перед пуском вентилятора обязательно убедитесь в правильном направлении вращения крыльчатки. Для этого подключите питание на короткое время и визуально оцените движение лопастей. Направление должно соответствовать стрелке на корпусе вентилятора или указаниям производителя.
Неправильное вращение снижает производительность и увеличивает нагрузку на двигатель, что ведет к быстрому износу. При обнаружении ошибки замените фазы подключения или смените направление вращения, если двигатель трехфазный и поддерживает реверс.
Балансировка крыльчатки выполняется до монтажа вентилятора или после установки на место. Для проверки осмотрите лопасти на наличие повреждений, деформаций и загрязнений. Даже небольшие дефекты вызывают вибрации и шум.
Если балансировка требуется, используйте специальные грузики, которые закрепляют на обратной стороне лопасти. Для точного результата применяйте виброметр или тахометр, чтобы определить участки с избыточной вибрацией.
После балансировки выполните повторную проверку вращения и отсутствия вибраций при пуске. Несоблюдение этих процедур снижает срок службы вентилятора и ухудшает эффективность воздухообмена.
Пусконаладка и контроль параметров воздухообмена
Перед запуском вентилятора необходимо проверить надежность крепления стакана и герметичность соединений с воздуховодами. Клеммные колодки электропитания должны быть закреплены согласно электрической схеме, с учетом защиты от короткого замыкания.
Для пусконаладки используется анемометр или трубка Пито для измерения скорости воздуха на выходе вентилятора. Скорость должна соответствовать проектным значениям – обычно от 6 до 12 м/с в зависимости от типа установки. Расчетный объемный расход воздуха рассчитывается по формуле Q = S × V, где Q – объемный расход (м³/ч), S – площадь сечения стакана (м²), V – скорость воздуха (м/с), умноженная на 3600.
При измерениях температура и влажность воздуха должны соответствовать рабочим условиям для корректного определения плотности и параметров потока. Разрешается незначительное отклонение расхода воздуха в пределах ±5% от расчетного значения.
Контроль вибрации осуществляется с помощью виброметра. Уровень вибрации не должен превышать 2,8 мм/с RMS. Если показатели выше, следует проверить балансировку рабочего колеса и крепление элементов.
После проверки основных параметров проводится замер электрических характеристик: ток потребления не должен превышать паспортные данные вентилятора. Перегрузки свидетельствуют о возможных механических препятствиях или неисправностях двигателя.
Регулярный контроль включает проверку температуры подшипников, которая не должна превышать 80 °C, и осмотр состояния уплотнений стакана на герметичность. Нарушения в этих параметрах ведут к снижению эффективности воздухообмена и сокращению ресурса оборудования.
Вопрос-ответ:
Какие основные этапы монтажа крышного вентилятора со стаканом?
Монтаж начинается с подготовки основания крыши и установки стакана вентилятора. Затем стакан закрепляют герметично, чтобы избежать протечек. После этого устанавливают сам крышный вентилятор на стакан, подключают электропитание и проверяют исправность работы оборудования. Важно соблюдать требования безопасности и технологические рекомендации производителя.
Какие материалы и инструменты нужны для установки крышного вентилятора со стаканом?
Для монтажа потребуются: крепежные элементы (болты, анкерные крепления), герметики или уплотнители, дрель с набором сверл, уровень, отвертки и гаечные ключи. Также может понадобиться уплотнительная лента или специальная мастика для защиты от влаги. Материалы должны подходить по характеристикам к поверхности крыши и типу вентилятора.
Как избежать протечек при установке стакана для крышного вентилятора?
Для герметизации используют качественные уплотнительные материалы, тщательно обрабатывают места стыков и креплений. Перед монтажом нужно очистить и просушить поверхность. Также важно правильно установить стакан по уровню, чтобы вода не задерживалась на месте соединения. После установки рекомендуется проверить герметичность с помощью визуального осмотра и теста на проникновение воды.
Можно ли самостоятельно выполнить монтаж крышного вентилятора со стаканом или лучше пригласить специалистов?
Самостоятельная установка возможна при наличии опыта работы с подобным оборудованием и инструментами, а также понимания электробезопасности и монтажа на кровле. Однако для сложных конструкций и больших площадей рекомендуется обратиться к специалистам, чтобы избежать ошибок и гарантировать долговечность работы вентиляции.
Какие меры безопасности нужно соблюдать при установке крышного вентилятора на крыше?
Обязательно использовать страховочные пояса и крепления при работе на высоте. Проверять устойчивость и прочность основания перед монтажом. Электроподключение выполнять только после отключения питания и с соблюдением правил безопасности. Не работать в плохую погоду — дождь, сильный ветер или снег могут увеличить риск травм.
