Подключение домофона с использованием всего двух проводов – распространённый и практичный способ, особенно в многоквартирных домах с устаревшей проводкой. Для корректного соединения необходимо учитывать тип трубки и особенности домофонной системы. В большинстве моделей двухпроводная линия отвечает одновременно за питание и передачу аудиосигнала.
Основной этап – правильное определение полярности и назначения проводов. Обычно один из них служит общим проводом (минусом), а второй – сигналом и питанием (плюсом). Рекомендуется применять мультиметр для проверки напряжения и согласования контактов трубки и подъездного блока.
При подключении важно использовать кабель сечением не менее 0,5 мм² и избегать длинных ответвлений, чтобы минимизировать помехи и ухудшение качества звука. Для надёжности контактов следует применять винтовые клеммы или специальные зажимы, исключая прямое скручивание проводов.
Проверка совместимости трубки и домофона с двухпроводной системой
Для подключения трубки к домофону по двухпроводной схеме важно убедиться в технической совместимости устройств. Большинство современных домофонов поддерживают двухпроводное подключение, но это не универсальное правило.
Первый шаг – проверить документацию домофона. В технических характеристиках должно быть указано, что устройство работает по двухпроводной линии, обычно это помечается как «2-wire» или «2 провода». Если производитель рекомендует подключение четырьмя или более проводами, двухпроводная схема может вызвать сбои в работе.
Для корректного подключения трубки домофона с двумя проводами необходимо точно определить их функции. Обычно один провод отвечает за передачу аудиосигнала и питание трубки, второй – за коммутацию звонка. Определить назначение проводов помогает мультиметр или прозвонка. Следует проверить проводимость между контактами на подъездном блоке и трубке, фиксируя реакцию на вызов и наличие напряжения.
Перед началом работы отключите питание домофонной системы для предотвращения короткого замыкания. Осмотрите концы проводов на наличие повреждений и зачистите изоляцию на 5-7 мм для надёжного контакта. При необходимости используйте индикатор напряжения, чтобы убедиться в отсутствии токового напряжения.
Рекомендуется маркировать провода цветной изолентой или небольшими бирками, чтобы избежать путаницы при подключении к трубке. Если домофонный кабель скрыт в стене и нет возможности проверить схему, следует обратиться к технической документации или руководству пользователя конкретной модели.
Подключение трубки к двухпроводной линии без использования дополнительного блока питания
Для подключения трубки домофона к двухпроводной линии без внешнего блока питания важно учитывать характеристики самой трубки и специфику проводки.
- Двухпроводная линия одновременно служит для передачи аудиосигнала и питания трубки.
- Трубка должна быть рассчитана на питание от низковольтного постоянного тока (обычно 12 В), который подаётся по линии с подъёмом напряжения от главного блока домофона.
- При выборе трубки обращайте внимание на минимальное рабочее напряжение и ток потребления – это позволит избежать сбоев и шумов в связи.
Последовательность подключения:

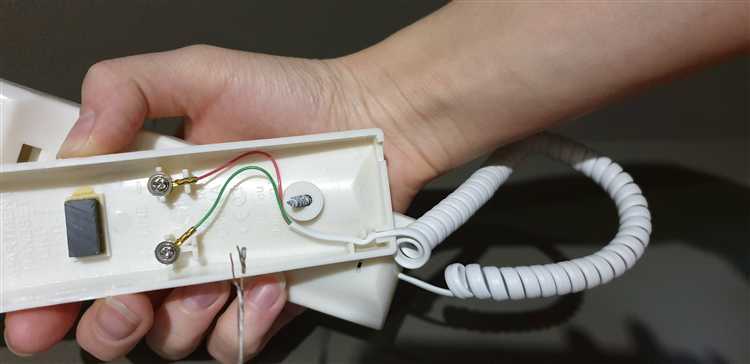

- Подсоедините два провода от линии к клеммам трубки, соблюдая полярность, если она предусмотрена производителем.
- Если трубка оснащена встроенным преобразователем, дополнительное питание не требуется – линия обеспечивает необходимое напряжение.
- Для защиты от обратной полярности можно установить диод в цепь питания, если это допускается схемой трубки.
- После подключения проверьте работоспособность вызова и аудиосвязи.
Дополнительные рекомендации:
- Используйте экранированный кабель с сечением не менее 0,5 мм² для стабильного сигнала на расстояниях свыше 20 метров.
- Не размещайте проводку рядом с силовыми кабелями – это снижает уровень помех.
- При возникновении слабого звука или шума проверьте качество контактов и отсутствие окислений на клеммах.
В итоге правильный выбор трубки с поддержкой питания от двухпроводной линии и аккуратное подключение обеспечат стабильную работу без необходимости дополнительного блока питания.
Настройка громкости и звонка на двухпроводном домофоне

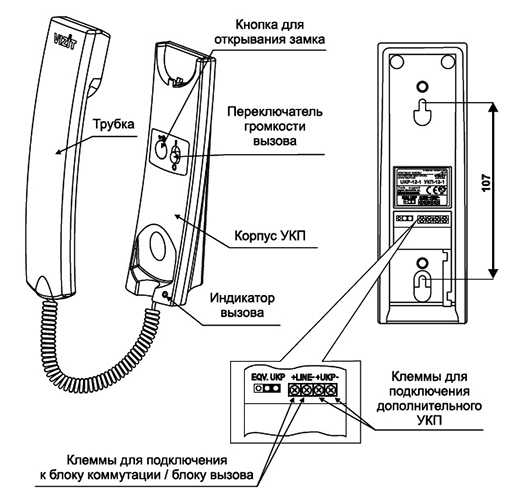

Двухпроводные домофоны обычно имеют встроенный регулятор громкости звонка, расположенный на задней панели трубки или внутри корпуса. Для доступа к нему потребуется снять крышку устройства. Регулятор представляет собой миниатюрный потенциометр, который изменяет уровень сигнала на звонок.
Для настройки громкости поверните потенциометр по часовой стрелке для увеличения звука и против – для уменьшения. Оптимальный уровень громкости зависит от размеров квартиры и уровня шума в помещении: при тишине достаточно 60-70% от максимума, в шумных условиях стоит увеличить до 90%.
Если громкость звонка слишком слабая даже при максимальной настройке, проверьте целостность и сечение проводов: тонкие провода свыше 20 метров снижают напряжение. Рекомендуется использовать провода с сечением не менее 0,5 мм².
Регулировка мелодии звонка в двухпроводных моделях ограничена встроенным набором звуков. Для изменения мелодии необходимо обратиться к инструкции конкретной модели: иногда переключатель режимов находится рядом с регулятором громкости или доступен через меню трубки.
При отсутствии физического переключателя мелодии можно установить внешний модуль звукового сигнала, подключаемый параллельно к трубке, что расширяет функциональность без изменения основной проводки.
После настройки обязательно проверьте качество звука, позвонив с панели домофона. Звук не должен искажаться или прерываться, что указывает на возможные проблемы с соединением или повреждение кабеля.
Проверка правильности соединений и устранение возможных неисправностей
Для проверки корректности подключения трубки домофона с двумя проводами необходимо убедиться в целостности кабеля и правильной полярности. Используйте мультиметр в режиме измерения сопротивления для проверки проводов на обрыв и короткое замыкание. Сопротивление между проводами должно быть не более нескольких Ом, отсутствие цепи – сигнал об обрыве.
Проверка полярности важна, поскольку перепутанные провода могут привести к некорректной работе трубки или отсутствию звука. Обычно один провод отвечает за передачу аудиосигнала, второй – за питание кнопки вызова. Измерьте напряжение на контактах при нажатии кнопки – оно должно соответствовать технической документации домофона (обычно 12-24 В постоянного тока).
При отсутствии звука проверьте надежность контактов на клеммах трубки и на распределительной коробке. Зачистите провода, при необходимости замените зажимы. Используйте контакты с пружинным зажимом для предотвращения окисления.
Если трубка не отвечает на вызов, проверьте цепь звонка: отключите трубку, замкните провода напрямую – звонок должен сработать. Если нет, причина в общем соединении или в блоке управления домофоном.
При шуме или искажении звука проверьте качество экранировки провода и отсутствие пересечений с силовыми кабелями. Для устранения помех используйте витую пару или прокладывайте провода на расстоянии не менее 10 см от силовых линий.
Рекомендации по безопасности и уходу за двухпроводным домофоном
Перед подключением домофона убедитесь, что напряжение в сети не превышает рекомендованное производителем – обычно это 12 В постоянного тока. Использование более высокого напряжения приводит к выходу из строя платы вызова или трубки.
Для защиты от короткого замыкания и переполюсовки применяйте предохранители с током срабатывания 0,5–1 А и правильно маркированные клеммы. Подключение проводов нужно выполнять при отключённом питании, чтобы исключить риск повреждения оборудования и поражения электрическим током.
Двухпроводная схема подразумевает, что и аудиосигнал, и питание идут по одним и тем же проводам, поэтому используйте экранированный кабель с сечением жил не менее 0,5 мм² для длины до 50 м, и 0,75 мм² – при больших расстояниях, чтобы избежать помех и падения напряжения.
Регулярно проверяйте состояние контактов и клемм, особенно при повышенной влажности и перепадах температуры. Окисление или загрязнение приводит к ухудшению качества связи и возможным перебоям в работе.
Не допускайте изгибов кабеля с радиусом менее 5 см и механических повреждений проводов, чтобы избежать внутренних переломов и ухудшения сигнала.
Чистку трубки и панели вызова выполняйте мягкой сухой тканью без применения агрессивных химикатов, чтобы не повредить электронику и корпус.
В случае неисправности проверяйте сначала соединение проводов и напряжение питания. Не пытайтесь ремонтировать плату самостоятельно без навыков, чтобы не усугубить проблему и не нарушить гарантию.
Вопрос-ответ:
Какие функции выполняют два провода при подключении трубки домофона в квартире?
Два провода обеспечивают связь между домофонной трубкой и базовым блоком домофона. Один провод обычно служит для передачи звукового сигнала и питания, а второй — для передачи управляющих команд, например, для открытия двери. Такая схема упрощает монтаж и позволяет передавать необходимую информацию без лишних проводов.
Можно ли самостоятельно подключить трубку домофона, если есть только два провода, и как правильно это сделать?
Да, при наличии базовых знаний в электрике и внимательном изучении инструкции подключить трубку самостоятельно реально. Нужно внимательно определить полярность проводов и соединить их с соответствующими клеммами на трубке и панели. Обычно на корпусе домофона или в документации указано, куда подключать каждый провод. Важно перед началом работы отключить питание, чтобы избежать короткого замыкания или повреждений.
Что делать, если при подключении домофонной трубки на два провода звук отсутствует или очень тихий?
Отсутствие звука или его слабая слышимость может быть вызвана неправильным подключением проводов, плохим контактом, повреждением кабеля или неисправностью самой трубки. Рекомендуется проверить правильность подключения, очистить контакты и при необходимости заменить провод. Также стоит проверить настройки громкости на трубке, если они есть. Если проблема сохраняется, возможно, потребуется замена трубки или обращение к специалисту.
Какие инструменты и материалы понадобятся для подключения трубки домофона с двумя проводами?
Для подключения потребуются: отвертка (обычно крестовая или плоская, в зависимости от креплений), индикатор напряжения или тестер для проверки проводов, изолента или клеммники для надежного соединения проводов, а также нож для зачистки изоляции. Иногда полезно иметь мультиметр для проверки целостности цепи и напряжения.
Можно ли использовать стандартный двухпроводный кабель для подключения трубки домофона в новостройке?
В большинстве случаев двухпроводного кабеля достаточно для подключения простой домофонной трубки, особенно если устройство рассчитано именно на такую схему. Однако важно учитывать длину кабеля и качество проводов — слишком длинный или тонкий кабель может ухудшать сигнал. В новостройках часто прокладывают специализированные кабели, соответствующие техническим требованиям системы. Перед монтажом лучше уточнить рекомендации производителя оборудования.
Как правильно подключить трубку домофона с двумя проводами в квартире?
Для подключения трубки домофона с двумя проводами нужно сначала определить полярность, если это указано в инструкции. Обычно один провод отвечает за питание и передачу сигнала, второй — за общий контакт. Подключите провода к соответствующим клеммам на трубке и панели вызова, убедитесь, что контакты надежно закреплены. После подключения проверьте работоспособность системы — должна появиться связь с домофоном и возможность открыть дверь. Если домофон не работает, проверьте целостность проводов и правильность подключения.
Можно ли использовать обычный двухжильный кабель для подключения домофонной трубки и будет ли это надежно?
Да, для подключения домофонной трубки с двумя проводами часто используется обычный двухжильный кабель, например, телефонный или силовой. Главное — чтобы сечение проводов соответствовало требованиям производителя и длина кабеля не была слишком большой, иначе сигнал может ослабнуть. Такой кабель обеспечивает надежное соединение при правильном монтаже, если провода хорошо изолированы и не повреждены. Для дополнительной защиты проводки рекомендуется использовать кабель с экранированием, особенно в местах с высоким уровнем электромагнитных помех.
