Сбой в работе генератора мощностью 220 Вт часто связан с повреждением обмоток статора. Проверка их состояния с помощью мультиметра – самый доступный способ быстро выявить неисправность без демонтажа устройства. Используется режим измерения сопротивления (Омметр) и проверки целостности цепи.
Также важно исключить наличие короткозамкнутых витков, не выявляемых обычной прозвонкой. При подозрении на такой дефект обмотку следует проверять с помощью мегаомметра или специализированного тестера, если сопротивление кажется заниженным, но целостность присутствует.
Определение технических характеристик статора перед проверкой
Перед началом проверки мультиметром необходимо точно определить параметры статора, соответствующие конкретной модели генератора 220 Вт. Первым делом следует установить номинальное сопротивление обмоток. Для бытовых генераторов этой мощности значение обычно находится в пределах 1,5–5 Ом, в зависимости от конструкции и сечения провода.
Также необходимо знать, используется ли в статоре ферритовый или стальной сердечник, поскольку это влияет на индуктивные свойства и общую реакцию на переменное напряжение. Визуальный осмотр позволяет выявить лаковое покрытие, следы перегрева, повреждение изоляции или межвитковое замыкание, что важно учитывать при последующей проверке мультиметром.
Если генератор оснащён встроенным датчиком температуры или защиты, это должно быть зафиксировано до измерений, чтобы избежать ложных результатов при прозвонке.

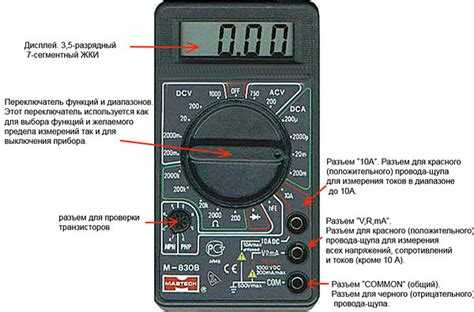

Подготовка мультиметра и выбор режима измерения
Перед началом проверки статора генератора мощностью 220 Вт, убедитесь, что мультиметр исправен: клеммы без повреждений, батарея заряжена, экран отображает значения без искажений. Установите щупы в гнезда: черный – в COM, красный – в VΩmA (или аналогичный, в зависимости от модели).
Для измерения сопротивления обмоток статора требуется режим омметра. На шкале выберите предел до 200 Ом, так как сопротивление обмоток генератора низкое – обычно от 0,2 до 2 Ом. Если мультиметр с автопределом, достаточно установить переключатель в положение Ω.
При прозвонке используйте режим с иконкой динамика или диода. Этот режим позволяет оперативно определить целостность обмоток по звуковому сигналу. Прозвонка особенно полезна для поиска межвитковых замыканий.
Измерение напряжения необходимо при проверке генератора в работе. Установите режим постоянного напряжения (DCV) с пределом до 20 В. Щупы при этом должны быть подключены так же, как и при измерении сопротивления.
Не касайтесь оголённых частей щупов и статора во время измерений. Перед каждым новым тестом сбрасывайте показания и проверяйте нулировку прибора коротким замыканием щупов между собой.

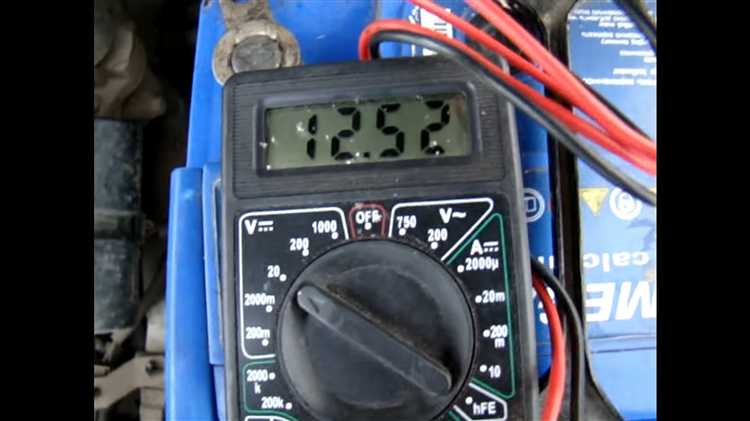

Проверка целостности обмотки на обрыв
Установите мультиметр в режим измерения сопротивления (обычно обозначается как «Ω»). Перед началом работы убедитесь, что генератор полностью обесточен.
Подключите щупы мультиметра к началу и концу одной из фазных обмоток статора. Для генератора мощностью 220 Вт типичное сопротивление обмотки составляет от 1 до 5 Ом. Прибор должен показать ненулевое значение в этом диапазоне. Если сопротивление стремится к бесконечности (на дисплее – «OL» или аналогичное), обмотка имеет обрыв и подлежит ремонту или замене.
Повторите измерение для каждой обмотки отдельно. Важно сравнивать показания между фазами: значительное отклонение указывает на возможное повреждение или межвитковый обрыв.
Не допускается проверка при подключённой нагрузке – это приведёт к искажённым результатам. Все провода и разъёмы должны быть отсоединены от схемы перед измерением.
- Установите мультиметр в режим измерения сопротивления (Ω). Диапазон – до 200 Ом.
- Существенное отличие (более чем на 10–15%) указывает на возможный дефект участка обмотки.
- Сопротивление, стремящиеся к нулю, может сигнализировать о межвитковом замыкании.
- Открытая цепь (бесконечное сопротивление) – признак обрыва провода.
После измерений зафиксируйте полученные значения и сравните с технической документацией на конкретную модель генератора.

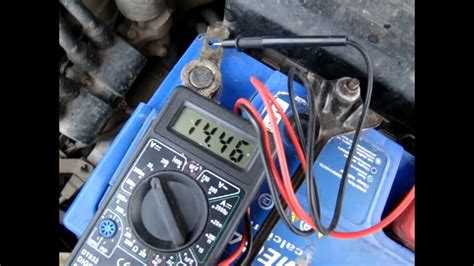

Диагностика межвиткового замыкания с помощью мультиметра
Межвитковое замыкание в статоре генератора 220 Вт приводит к локальному перегреву обмотки, снижению выходного напряжения и ускоренному износу изоляции. Для точной диагностики необходимо использовать мультиметр с функцией измерения сопротивления в диапазоне до 200 Ом и возможностью фиксации значений.
Перед началом проверки отключите генератор от сети, демонтируйте статор и визуально осмотрите обмотки на предмет потемнений, следов оплавления и запаха гари. Далее переходите к измерениям.
Показания мультиметра при исправной обмотке находятся в пределах 1,2–1,6 Ом (в зависимости от модели генератора). При межвитковом замыкании значение резко снижается, например, до 0,5–0,8 Ом. Это обусловлено появлением короткозамкнутых витков, через которые ток идёт по сокращённому пути.
Для исключения погрешностей сравните сопротивление на симметричных обмотках. При обнаружении аномального значения, повторите измерения другим мультиметром. Не полагайтесь на звуковой пробник – он не выявляет частичное короткое замыкание внутри секции.
При наличии сомнений используйте метод температурной диагностики: после кратковременного включения генератора проверьте равномерность нагрева обмоток. Локальный перегрев указывает на межвитковое замыкание, даже если сопротивление близко к номиналу.

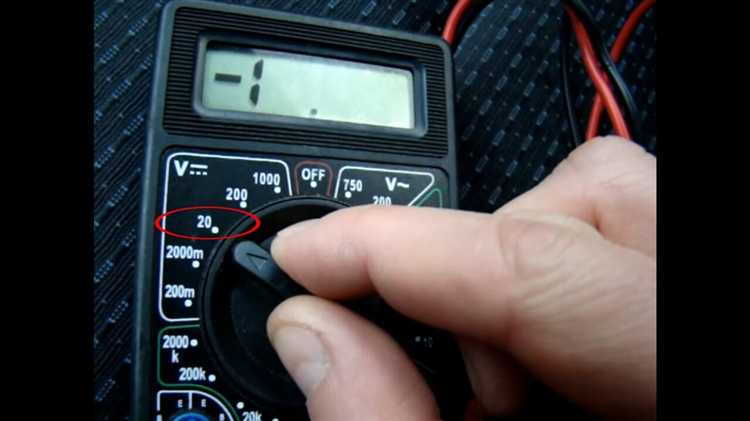

Проверка замыкания обмотки на корпус
- Переведите мультиметр в режим измерения сопротивления (200 Ом или 2 кОм).
- Второй щуп подключите к металлической части корпуса генератора, предварительно сняв краску или загрязнение в точке контакта.
Допустимое значение сопротивления между обмоткой и корпусом – бесконечность (на дисплее должно отображаться “OL” или “1”).
- Если мультиметр показывает любое конечное значение сопротивления, даже свыше 1 МОм, это свидетельствует о пробое изоляции.
- При показаниях менее 1 кОм использование генератора небезопасно. Требуется перемотка или замена статора.
Для точной диагностики используйте мегаомметр на 500 В – сопротивление между обмоткой и корпусом должно быть не менее 10 МОм.
Анализ результатов измерений и возможные неисправности
При прозвонке обмоток в режиме зуммера должен быть слышен короткий, чёткий звуковой сигнал. Его отсутствие – признак разрыва цепи, чаще всего из-за обрыва провода или перегоревшего участка. Если сигнал нестабильный или сопровождается щелчками – возможен плохой контакт на клеммах или следы окисления.
Также важно исключить паразитные замыкания между фазами. При измерении сопротивления между различными фазами (если таковые имеются в конструкции) значения должны быть равными. Разница более чем на 10% говорит о частичном межфазном замыкании или разной степени износа изоляции.
При обнаружении отклонений все соединения необходимо тщательно проверить, зачистить контакты и, при необходимости, заменить повреждённые участки обмотки. После ремонта – повторная проверка обязательна.
Вопрос-ответ:
Как проверить обмотку статора мультиметром?
Для проверки обмотки статора нужно выставить мультиметр в режим измерения сопротивления (омметр). Далее нужно подключить щупы к выводам обмотки. Если прибор показывает значение в пределах от 0,2 до 2 Ом — обмотка, скорее всего, исправна. Если сопротивление слишком велико или равно нулю (обрыв или короткое замыкание), это указывает на неисправность. Также желательно проверить обмотку на пробой на массу, подключив один щуп к выводу обмотки, а второй — к корпусу. Показание, близкое к нулю, говорит о замыкании на корпус.
Можно ли проверить исправность генератора, не снимая его с двигателя?
Да, базовую проверку можно выполнить без демонтажа. Для этого нужно отключить разъем с проводами, идущими от генератора, чтобы получить доступ к выводам статора. С их помощью измеряется сопротивление между фазами и на корпус. Но если доступ к клеммам затруднён или есть подозрение на механическое повреждение, генератор всё же лучше снять.
Какие показания мультиметра считаются нормальными при проверке статора?
Нормальное сопротивление между фазами обмотки статора у генератора мощностью 220 Вт обычно находится в пределах от 0,2 до 2 Ом. Эти значения могут немного отличаться в зависимости от модели, но если сопротивление сильно отличается на разных фазах или отсутствует вовсе, это свидетельствует о проблеме. Также при проверке на пробой на корпус мультиметр должен показывать «бесконечность» или «OL» — это значит, что замыкания на массу нет.
Какие неисправности можно выявить с помощью мультиметра?
Мультиметр позволяет обнаружить несколько основных проблем: обрыв обмотки (если сопротивление между выводами очень большое или бесконечное), короткое замыкание между витками (если сопротивление слишком низкое), а также замыкание на корпус (если есть проводимость между обмоткой и корпусом). Также при наличии трёхфазной обмотки можно проверить симметрию сопротивления между парами — значительная разница указывает на межвитковое замыкание.
Нужно ли отключать генератор от электрической цепи перед проверкой?
Обязательно. Перед началом всех измерений генератор должен быть полностью отключён от всех потребителей и от аккумулятора, если он есть в системе. Наличие напряжения на выводах может повредить мультиметр или исказить показания. Также это необходимо для безопасности, чтобы исключить поражение током.
