Проведение топографической съёмки самостоятельно – задача выполнимая, если понимать основные принципы измерений и правильно подобрать оборудование. Такая съёмка необходима при планировании строительства, прокладке инженерных коммуникаций или оформлении документации для кадастра. Главная цель – создать точное масштабное изображение участка с учётом рельефа и всех объектов на нём.
Для работы потребуется рулетка, нивелир, веха, теодолит или более доступный вариант – оптический нивелир с минимальной погрешностью до 2 мм на 1 км двойного хода. Важно использовать нивелирные рейки с делением до миллиметра и при необходимости – GPS-приёмник с поддержкой режимов RTK или PPP, если требуется высокая точность привязки к координатам местности.
Перед началом съёмки необходимо составить схему маршрута: определить ключевые точки измерения, установить реперы и временные марки. Каждая точка должна быть визуально доступна, чтобы обеспечить прямую видимость между приборами. Измерения высот производятся по разности отсчётов на переднюю и заднюю рейки с последующим математическим выравниванием полученных данных.
Для построения топоплана применяются программы вроде AutoCAD Civil 3D или QGIS. Важно учитывать горизонтали с интервалом не более 0,5 м для участков со сложным рельефом. Все элементы – деревья, постройки, колодцы, заборы – наносятся с обязательным указанием координат и привязкой к основным осям участка. Точность фиксации объектов должна быть не ниже 1:500 в масштабе плана.
Выбор подходящих инструментов для топосъёмки на участке
Оптический или цифровой нивелир потребуется для определения высотных отметок. Для самостоятельной съёмки участка площадью до 0,5 га оптимален цифровой нивелир с точностью не хуже ±2 мм/км двойного хода. Важно выбирать модель с возможностью считывания показаний с рейки автоматически – это сокращает вероятность ошибки.
Теодолит необходим для измерения горизонтальных и вертикальных углов. Для частных участков достаточно модели с точностью 5–10 секунд. Если съёмка проводится в стеснённых условиях (например, в садовом кооперативе), выбирайте теодолит с лазерным указателем – он упрощает наведение.
Рулетка длиной от 20 до 50 метров используется для измерения коротких расстояний и привязки объектов. Желательно иметь рулетку с металлическим полотном и миллиметровыми делениями, чтобы минимизировать погрешности.
Веха служит для фиксации точек на местности. Удобнее работать с телескопической вехой с пузырьковым уровнем, чтобы контролировать вертикальность установки. Для съёмки неровного рельефа важно иметь веху длиной не менее 2 метров.
Оптический отражатель используется при работе с тахеометром или дальномером. При использовании тахеометра предпочтителен круглый мини-отражатель с креплением под стандартную веху. Он обеспечивает точное измерение даже на расстоянии более 100 м.
GPS-приёмник необходим для определения координат с привязкой к геодезическим системам. Бытовые навигаторы не подходят – требуется геодезический двухчастотный приёмник с точностью не хуже ±1 см в режиме RTK. При отсутствии базовой станции возможна работа в режиме PPP, но с меньшей точностью.
Не забудьте также о штативе с фиксатором уровня и полевой тетради для записи данных. Электронные устройства желательно дублировать бумажными записями, особенно в условиях ограниченного питания или нестабильной связи.
Как определить границы участка с помощью доступных методов
Координаты из Росреестра. Зарегистрированный участок имеет кадастровый номер. С помощью публичной кадастровой карты (https://pkk.rosreestr.ru) можно получить координаты углов участка в системе координат WGS-84 или МСК. Эти данные следует сохранить в формате, поддерживаемом GPS-программами, например KML или GPX.
Навигатор или смартфон с GPS. Загрузи координаты участка в мобильное приложение, например, MapTiler, Locus Map или Guru Maps. Используй режим трека для визуального отображения точек на местности. Точность – до 5 метров, достаточная для предварительной разметки.
Физические ориентиры. Используй межевые знаки, если они остались от официальной геодезической съёмки. Обычно это металлические штыри или бетонные столбики. Их точное расположение можно сверить с координатами.
Измерительная рулетка и компас. Если известны длины сторон и углы поворота участка из межевого плана, можно восстановить границы вручную. Используй компас с угломерной шкалой, рулетку не менее 30 м и вешки для фиксации углов.
Лазерная дальномерная рулетка. Для точной разметки между углами применяй дальномер с функцией расчёта углов. Это позволяет определить недостающие координаты по известным точкам и углам без спутников.
Подтверждение границ у соседей. После предварительной разметки обсуди полученные результаты с владельцами соседних участков. Их согласие минимизирует риск споров в будущем и пригодится при подаче данных на регистрацию.
Фиксация результата. Установи временные метки – деревянные колья, окрашенные в яркий цвет. Для постоянной разметки – армированные штыри или бетонные закладки. Все измерения зафиксируй в журнале с указанием способа, точности и даты съёмки.
Построение съемочной сети на местности: пошаговое руководство

-
Выбор конфигурации сети
- Для площадей до 1 га подходит прямоугольная или замкнутая полигональная сеть.
- На участках с затруднённым доступом предпочтительнее разомкнутая сеть с возможностью контроля измерений.
-
Разметка пунктов на местности
- Отметьте минимум четыре пункта на углах участка и при необходимости дополнительные на изгибах границ.
- Используйте металлические штыри или деревянные колья длиной не менее 40 см.
- Закрепите каждый пункт и пронумеруйте водостойким маркером.
-
Измерение расстояний
- Применяйте рулетку длиной не менее 20 м с натяжением по прямой линии.
- Проводите измерения несколько раз в разное время суток и усредняйте результаты.
- Фиксируйте значения с точностью до сантиметра.
-
Измерение углов
- Используйте теодолит или угломер, установленный на штатив.
- Фиксируйте горизонтальные углы между направлениями на соседние пункты.
- Проверяйте результаты обратным ходом (с другого пункта).
-
Проверка замыкания
- Для замкнутой сети сумма внутренних углов должна соответствовать теоретической (180° × (n − 2), где n – число углов).
- Допустимое расхождение не более ±30″ на угол.
-
Корректировка и нанесение на план
- Используйте метод координат для построения плана: определите координаты пунктов в условной системе.
- Примите один из пунктов за начало координат, направление на соседний – за ось X.
- Проведите проверку полученных координат на согласованность расстояний и углов.
После завершения этапа построения съемочной сети можно переходить к детальной топографической съёмке с использованием нивелира, тахеометра или GPS-приёмников.
Методы измерения высот и перепадов рельефа вручную

Для ручного измерения высот и перепадов рельефа используют нивелирные рейки, гидростатические уровни, ватерпасы, а также методы визуального нивелирования. Каждый способ требует минимального набора оборудования и навыков обращения с измерительными инструментами.
Один из самых точных методов – гидростатический уровень. Он состоит из двух соединённых гибкой прозрачной трубкой сосудов, заполненных водой. Установите сосуды на измеряемые точки. Разность уровней воды указывает на перепад высот. Погрешность – не более 2 мм на 10 м при аккуратном использовании и отсутствии пузырей воздуха в жидкости.
Простейший способ – использование строительного уровня (ватерпаса) и рейки. Один человек удерживает рейку на измеряемой точке, второй – смотрит на её показания через уровень, установленный на известной высоте. Записывая показания на разных участках, можно определить разницу высот. Для увеличения точности – использовать длинный уровень (не менее 1,5 м) и подставку фиксированной высоты.
Метод «визирования» – использование ровной доски (например, длиной 2 м) с нанесённой шкалой и визирной линии. Один человек фиксирует доску вертикально, второй – на расстоянии производит визирование относительно линии горизонта. Перепад определяется по смещению визирной отметки. Метод требует навыка и устойчивости инструмента.
Для протяжённых участков практикуется пошаговая съёмка с фиксацией высот через каждые 5–10 метров. При этом важно вести журнал с координатами точек и разницей уровней. Для точного расчёта высот удобно использовать формулу: ΔH = H₂ — H₁, где H₁ – начальная отметка, H₂ – измеренная. Рекомендуется контролировать накопление погрешностей возвратной проверкой (замыкание хода).
Каждый метод требует предварительной калибровки инструмента и проверки уровня горизонта. Ветреная погода, неустойчивое основание и ошибки в отсчётах значительно снижают точность. Регулярная поверка результатов позволяет избежать систематических отклонений.
Фиксация объектов на местности: деревья, строения, коммуникации

Деревья фиксируются по породе, диаметру ствола и точному положению. Диаметр измеряется на высоте 1,3 м от земли. Для координат используется рулетка от базовой точки или GPS-приёмник. Учитываются также крона и направление наклона, если оно выражено.
Строения снимаются по углам фундамента. При наличии выступов или крылец – фиксируются отдельными точками. Высотные отметки берутся по нижнему краю фасада и коньку крыши. Определяются материалы стен и кровли, отображаются ступени, отмостки и подъезды.
Коммуникации обозначаются по колодцам, вводам, люкам, смотровым точкам. Положение определяется относительно осевых линий строений и устойчивых ориентиров. В случае надземных ЛЭП – указываются опоры, направление и количество проводов, высота пролёта. Подземные сети отмечаются по технической документации, либо визуально при наличии колодцев. Каждая точка сопровождается точными координатами и привязкой к рельефу.

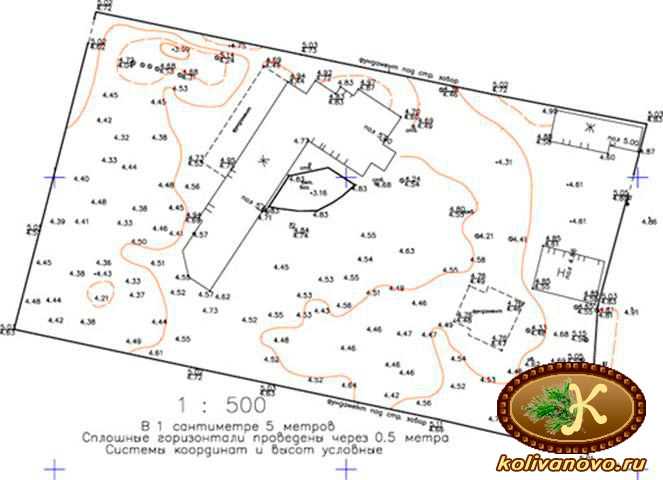

Составление чертежа топографического плана без профессионального ПО
Для построения топографического плана без специализированных программ можно использовать графические редакторы с возможностью работы со слоями и точными координатами, например, Inkscape или LibreCAD. Важно заранее перенести все собранные на местности данные (расстояния, углы, высоты) в виде числовой таблицы на бумаге или в электронном виде.
Начать следует с установки масштаба. Например, если участок 30×20 метров, можно использовать масштаб 1:200, где 1 см на плане соответствует 2 метрам на местности. Создаётся рабочее поле нужного размера, и в углу отмечается нулевая точка (условный репер).
Путём построения от репера откладываются измеренные расстояния до ключевых точек: углы участка, деревья, строения, колодцы и т.д. Углы можно переносить при помощи транспортира или используя функцию «угол от линии» в редакторе. Точки соединяются линиями в соответствии с реальным расположением объектов.
Высотные отметки фиксируются под каждой точкой в виде цифр. При необходимости отображения рельефа строятся горизонтали. Для этого из точек с одинаковыми высотами формируются плавные линии. Интервал между горизонталями выбирается по рельефу участка, обычно 0.5 или 1 метр.
На отдельном слое наносятся условные обозначения: деревья – кружки с крестиком, заборы – пунктир, постройки – прямоугольники с подписями. Подписи всех объектов делаются в едином шрифте. Обязательны указание масштаба, ориентация по сторонам света и дата съёмки.
Готовый план сохраняется в векторном формате (например, SVG или PDF) для печати или редактирования. Важно регулярно делать резервные копии, особенно после добавления новых слоёв или корректировки координат.
Проверка точности полученных данных и исправление ошибок

Для выявления погрешностей необходимо сравнить координаты ключевых точек, полученные в ходе съёмки, с опорными значениями. Используйте повторные измерения на тех же точках: допустимое расхождение по горизонтали – не более 5 см, по высоте – до 3 см.
Проверьте замкнутость ходов. Разность между начальной и конечной точкой не должна превышать 0,1% от длины всего хода. Если отклонение выше – присутствует систематическая ошибка, требующая пересъёмки сегмента.
Сравните измеренные расстояния между парами точек с расчётными значениями по координатам. Превышение расхождений в 2-3 см – признак ошибки в визировании или неверно учтённой высоте прибора/вехи.
Для вертикальных отметок выполните нивелирование контрольного профиля участка. Несовпадение более чем на 1 см говорит о необходимости корректировки высотной привязки.
Пример допустимых отклонений при контроле:
| Параметр | Макс. отклонение | Метод контроля |
|---|---|---|
| Координаты XY | ±5 см | Повторная съёмка точек |
| Высотная отметка | ±3 см | Контрольное нивелирование |
| Закрытие полигона | 0,1% от длины | Сравнение начальной и конечной точек |
Обнаруженные ошибки исправляются пересъёмкой конкретных точек или блоков, при этом обязательно обновление всех зависимых данных. Не вносите правки вручную без обоснованного пересчёта – это приведёт к искажению всей модели участка.
Вопрос-ответ:
Можно ли сделать топографическую съёмку участка без специального образования?
Да, сделать такую съёмку можно самостоятельно, если вы готовы изучить базовые принципы измерений и работу с оборудованием. Сегодня доступно множество недорогих приборов — таких как лазерные дальномеры, нивелиры и GPS-навигаторы — которые позволяют получить довольно точные данные. Важно понимать, что самостоятельная съёмка подойдёт для предварительного анализа или личных нужд, но для официального проекта может потребоваться заключение сертифицированного инженера.
Какие инструменты понадобятся для самостоятельной топографической съёмки?
В зависимости от точности, которую вы хотите получить, могут понадобиться разные инструменты. На базовом уровне — рулетка, нивелир, рейка, компас и блокнот для записей. Более продвинутый вариант включает лазерный дальномер, GPS-приёмник (желательно с функцией записи треков), электронный тахеометр. Также может пригодиться смартфон с приложением для построения карт, которое поддерживает импорт координат.
Какой масштаб использовать для плана, если участок небольшой — например, 10 соток?
Для участков площадью до 15 соток обычно используют масштаб 1:500. Он позволяет отобразить рельеф, строения и элементы инфраструктуры с достаточной детализацией. Если участок очень насыщен объектами (деревья, заборы, дорожки), можно использовать более крупный масштаб — например, 1:200. При этом стоит учитывать, что чем крупнее масштаб, тем больше места потребуется для размещения всей схемы на бумаге или в файле.
Как правильно обозначить перепады высот на участке?
Для отображения рельефа применяются горизонтали (линии равной высоты) или отметки отдельных точек. Горизонтали обычно проводят через равные интервалы высоты, например, каждые 0,5 или 1 метр. Сначала измеряются высоты ключевых точек, затем на плане вычерчиваются линии, соединяющие участки с одинаковыми значениями. Такой способ позволяет наглядно представить уклоны и возвышенности. Если точек немного, можно ограничиться цифровыми отметками рядом с каждой из них.
Что делать с полученными данными после съёмки — как их оформить?
После сбора данных их нужно перенести на бумагу или в графический редактор, например, AutoCAD, QGIS или любую другую программу, поддерживающую работу с координатами. На плане следует обозначить границы участка, все постройки, деревья, дорожки, колодцы и т.п., а также указать высотные отметки или горизонтали. Обязательно подписываются масштабы, направления (север), дата съёмки и условные обозначения. Для личного пользования допускается произвольная форма оформления, но если план требуется для подачи в инстанции, лучше свериться с местными требованиями.
