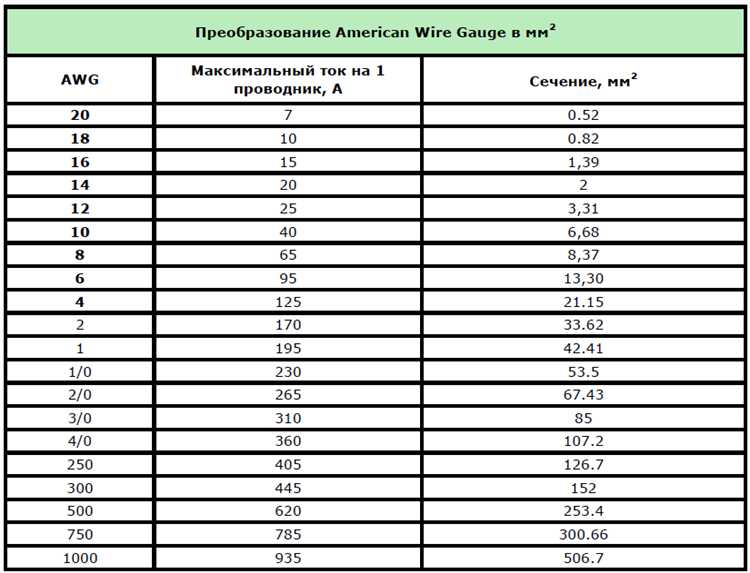

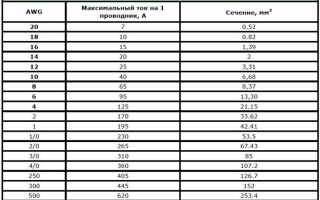

Выбор сечения провода для подключения нагрузки мощностью 3 кВт требует точного расчёта с учётом силы тока, длины линии и условий прокладки. Ошибка в расчётах может привести к перегреву кабеля, снижению ресурса проводки и даже пожару. Главный ориентир – допустимая токовая нагрузка провода, которая напрямую зависит от его сечения и материала жилы.
При напряжении 220 В активная нагрузка в 3 кВт создаёт ток около 13,6 ампер (3000 Вт / 220 В = 13,64 А). Для медного кабеля с открытой прокладкой этого достаточно, чтобы использовать сечение 1,5 мм². Однако, если длина линии превышает 20 метров, появляется существенное падение напряжения. В таком случае разумно выбрать 2,5 мм², чтобы сохранить стабильную работу оборудования и избежать лишних потерь.
Если используется алюминиевый провод, требуется увеличить сечение минимум на один шаг. Для той же нагрузки сечение должно быть не менее 2,5 мм² при короткой линии, и 4 мм² при длине свыше 20 метров. Это связано с меньшей проводимостью алюминия и его большей чувствительностью к нагреву.
Важно учитывать условия прокладки: при укладке в гофре, трубе или в стене кабель хуже охлаждается, и допустимый ток снижается. В таких случаях допустимую токовую нагрузку нужно уменьшить на 15–25%. Также необходимо предусмотреть запас прочности, особенно если планируется дальнейшее увеличение мощности.
Как рассчитать ток при мощности 3 кВт
Для расчёта тока необходимо знать напряжение питания. В бытовых сетях используется напряжение 220 В (однофазное) или 380 В (трёхфазное). Формула для расчёта тока в однофазной цепи: I = P / (U × cosφ), где P – мощность в ваттах, U – напряжение в вольтах, cosφ – коэффициент мощности.
Для активной нагрузки (нагреватели, лампы накаливания) cosφ равен 1. При напряжении 220 В ток будет: I = 3000 / (220 × 1) ≈ 13,64 А.
Если устройство подключено к трёхфазной сети, используется формула: I = P / (√3 × U × cosφ). При 380 В и cosφ = 1 ток составит: I = 3000 / (1,732 × 380) ≈ 4,56 А.
Для электродвигателей и других реактивных нагрузок необходимо учитывать cosφ в пределах 0,8–0,9. При cosφ = 0,85 в однофазной сети ток составит: I = 3000 / (220 × 0,85) ≈ 16,04 А.
Точный расчёт требует знания типа нагрузки и режима питания. Завышение тока приводит к выбору провода с ненужным запасом, занижение – к перегреву и риску возгорания.
Как выбрать напряжение сети для расчёта сечения
Для расчёта сечения провода при нагрузке 3 кВт необходимо точно определить рабочее напряжение сети. В бытовых условиях применяется два стандарта: 220 В (однофазное подключение) и 380 В (трёхфазное подключение). Выбор зависит от характера нагрузки и схемы подключения оборудования.
Если нагрузка подключается к обычной розетке или через однофазный автомат, используется напряжение 220 В. Это стандарт для большинства бытовых электроприборов и розеточных групп. При такой схеме мощность 3 кВт эквивалентна току ≈13,6 А (P/U = 3000/220).
Если оборудование рассчитано на трёхфазное питание, необходимо учитывать напряжение 380 В между фазами. В этом случае мощность делится на три фазы, и ток на каждую фазу будет ≈4,5 А (P/√3U = 3000/(1.73×380)). Это позволяет использовать провод меньшего сечения, особенно при больших расстояниях.
Неверный выбор напряжения приведёт к ошибочному расчёту тока и, как следствие, к подбору неподходящего сечения. При сомнениях ориентируйтесь на характеристики подключаемого оборудования и наличие подходящей сети на объекте. Для бытового применения без доступа к трёхфазной линии выбор всегда однозначен – 220 В.

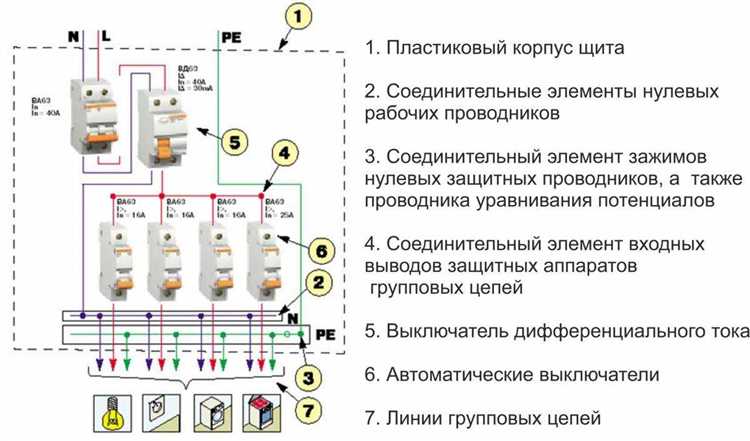

Как определить материал провода: медь или алюминий
Для точного определения материала провода в первую очередь необходимо обратить внимание на цвет жилы. Медные провода имеют насыщенный оранжево-красный оттенок, алюминиевые – светло-серый с характерным матовым блеском.
При сгибании провода можно определить его пластичность. Медная жила гнётся плавно, не ломаясь, при этом сохраняет форму. Алюминиевая – более хрупкая, может ломаться после нескольких изгибов и быстро теряет упругость.
Проверка массы – ещё один способ. Медь значительно тяжелее алюминия. Например, один метр одножильного медного провода сечением 2,5 мм² весит около 22 грамм, аналогичный алюминиевый – около 7 грамм. При наличии весов можно легко установить отличие.
Магнит не поможет – оба материала немагнитны. Однако можно использовать реакцию на царапину. При соскобе изоляции медная жила остаётся блестящей, алюминиевая быстро тускнеет из-за окисления.
Если провод подключён к автоматике или клеммам, обратите внимание на обозначения. На алюминиевых проводах часто ставят маркировку «АЛ», «АС», «АПВ». Медные обозначаются как «ПВ», «ПУГНП», без приставок, указывающих на алюминий.
В сомнительных случаях используйте мультиметр с функцией измерения сопротивления. У медного провода сопротивление в 1,7 раза ниже. Например, метр медной жилы 2,5 мм² имеет сопротивление около 0,007 Ом, а алюминиевой – около 0,011 Ом.
Как учесть длину кабеля при выборе сечения
При передаче мощности 3 кВт по длинному кабелю важно учитывать падение напряжения. Даже при правильном сечении, но большой длине, могут возникнуть потери, приводящие к нагреву и снижению эффективности.
- Для однофазной сети используется формула: ΔU = (2 × I × L × ρ) / S, где:
- I – ток в амперах (для 3 кВт при 220 В: I ≈ 13,6 А)
- L – длина кабеля в метрах (в одну сторону)
- ρ – удельное сопротивление меди (0,0175 Ом·мм²/м)
- S – сечение кабеля в мм²
- Допустимое падение напряжения – не более 5% от номинального, то есть до 11 В для 220 В.
- Если длина линии превышает 20 м, увеличение сечения на один стандартный шаг обязательно.
- До 20 м: достаточно 2,5 мм² медного кабеля
- 20–40 м: рекомендуется минимум 4 мм²
- 40–70 м: использовать 6 мм²
- Более 70 м: от 10 мм² и выше, в зависимости от конкретной длины
Алюминиевый кабель требует увеличения сечения минимум на 30% по сравнению с медным. Точные расчёты проводятся с учётом фактической длины, материала и схемы подключения. Для критичных нагрузок рекомендуется ориентироваться на максимально допустимое падение не более 3%.

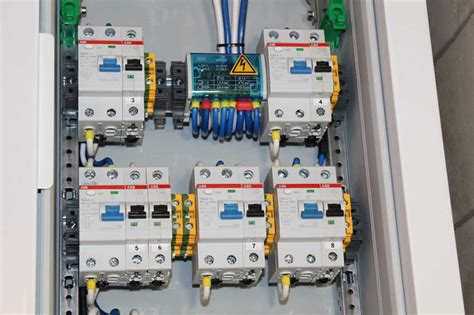

Как использовать таблицы ПУЭ для подбора сечения
Для выбора сечения провода при нагрузке 3 кВт необходимо опираться на таблицы из главы 1.3 ПУЭ. Основные параметры, которые учитываются: ток нагрузки, способ прокладки кабеля, число жил, материал проводника, длительно допустимый ток.
- Определите ток по формуле: I = P / (U × cosφ). Для однофазной сети 220 В и cosφ = 1 (активная нагрузка) получаем: I = 3000 / (220 × 1) ≈ 13.6 А.
- Уточните способ прокладки: скрытая, открытая, в трубе, в земле. Это влияет на допустимый ток.
- Выберите материал проводника. У меди допустимый ток выше, чем у алюминия.
- Перейдите к таблице 1.3.6 ПУЭ (для кабелей в трубах и коробах) или таблице 1.3.7 (для открытой прокладки). Найдите строку, соответствующую вашему способу прокладки и числу жил.
- Найдите минимальное сечение, при котором допустимый ток больше или равен 13.6 А. Например, медный кабель сечением 1.5 мм² допускает около 18 А при открытой прокладке.
При длительных нагрузках желательно иметь запас: использовать сечение не менее 2.5 мм². Это особенно актуально при скрытой прокладке или наличии факторов, повышающих температуру окружающей среды.

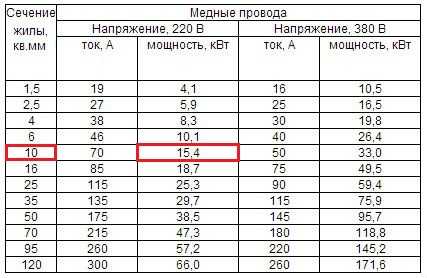

Как влияет способ прокладки кабеля на выбор сечения
Способ прокладки кабеля существенно влияет на тепловыделение и, как следствие, на необходимое сечение провода. При прокладке в трубах или коробах с ограниченной вентиляцией провод нагревается сильнее, чем при открытой укладке на поверхности или в воздухе. Это требует увеличения сечения для снижения сопротивления и предотвращения перегрева.
Для кабелей, проложенных в пучках или внутри стен с низкой теплопроводностью, рекомендуют увеличивать сечение на 10–20% по сравнению с расчетным для открытой прокладки. В случае прокладки под землей, где теплоотдача зависит от типа грунта, влажности и глубины, сечение также следует увеличить на 15–25%.
При прокладке в металлических трубах тепловое сопротивление возрастает из-за ограниченной теплоотдачи, что требует дополнительного запаса по сечению. Для кабелей, уложенных внутри изолированных каналов или с плотной набивкой, минимальный запас сечения составляет 20%.
Рекомендация: для мощности 3 кВт и напряжения 220 В при прокладке в открытом воздухе обычно достаточно меди сечением 1,5 мм². Если кабель прокладывается в трубах или в стенах, стоит рассмотреть 2,5 мм² для компенсации ухудшения охлаждения.
Как выбрать сечение провода для однофазной и трёхфазной сети
Для расчёта сечения провода в однофазной сети с мощностью 3 кВт при напряжении 230 В необходимо учитывать силу тока: I = P / U = 3000 / 230 ≈ 13 А. С учётом запаса и условий прокладки оптимально использовать кабель с медным проводником сечением 2,5 мм², который выдерживает до 20 А при обычных условиях.
В трёхфазной сети с напряжением 400 В и мощностью 3 кВт ток рассчитывается по формуле: I = P / (√3 × U) = 3000 / (1,73 × 400) ≈ 4,3 А. Для таких нагрузок достаточно провода сечением 1,5 мм². Однако если длина линии превышает 30 метров или прокладка в тяжёлых условиях (например, в земле), рекомендуется увеличить сечение до 2,5 мм² для компенсации потерь и повышения надежности.
При выборе сечения важно учитывать материалы проводника: медь имеет лучшее сопротивление и тепловые характеристики по сравнению с алюминием, что снижает необходимый диаметр провода. Также нужно ориентироваться на нормативы ПУЭ и учитывать температуру окружающей среды и способ прокладки, чтобы избежать перегрева и падения напряжения.
Как проверить соответствие выбранного сечения нормативам безопасности
Для проводки с нагрузкой 3 кВт при напряжении 220 В необходим ток примерно 13,6 А (I = P/U). Основной норматив – ПУЭ (Правила устройства электроустановок). Проверка начинается с сопоставления выбранного сечения с допустимым током проводника.
Например, медный провод с сечением 1,5 мм² выдерживает непрерывный ток до 16 А, а сечение 2,5 мм² – до 25 А. Выбранное сечение должно иметь запас по допустимому току минимум 20% выше расчетного, чтобы избежать перегрева.
Следует учитывать длину линии и падение напряжения. Падение напряжения не должно превышать 5% от номинального. Для расчета используйте формулу: ΔU = 2 × L × I × R, где L – длина провода в метрах, I – ток, R – удельное сопротивление провода (например, для меди 0,0175 Ом·мм²/м).
Если падение напряжения превышает норму, необходимо увеличить сечение провода. Проверка также включает оценку условий прокладки: в пучках, в трубе или на воздухе, так как это влияет на допустимый ток. В таких случаях допустимый ток снижают на 20–40% согласно ПУЭ.
Заключительный этап – проверка соответствия маркировки провода и документации производителя требованиям ГОСТ и техническим условиям. Использование провода с подтвержденным сертификатом гарантирует соблюдение электротехнических параметров.
Вопрос-ответ:
Как рассчитать необходимое сечение провода для нагрузки в 3 кВт?
Для определения сечения провода сначала нужно узнать ток, который будет проходить по проводнику. При мощности 3 кВт и напряжении 220 В ток рассчитывается по формуле: I = P / U, где P — мощность, U — напряжение. В нашем случае I = 3000 Вт / 220 В ≈ 13,6 А. Далее выбирается сечение провода, способное безопасно выдержать этот ток с учетом допустимой нагрузки, длины линии и материала провода (обычно медь или алюминий). Для меди обычно подходит сечение 1,5–2,5 мм² для такой мощности, но точный выбор зависит от условий прокладки и длины кабеля.
Почему важно правильно подобрать сечение провода для электроприборов мощностью 3 кВт?
Если сечение провода слишком маленькое, ток будет проходить с повышенным сопротивлением, что вызовет нагрев кабеля и может привести к повреждению изоляции или даже пожару. Кроме того, слишком тонкий провод снижает эффективность передачи энергии и вызывает падение напряжения, что влияет на работу приборов. Правильный выбор сечения обеспечивает безопасность и стабильную работу оборудования.
Какие факторы влияют на выбор сечения провода для подключения нагрузки в 3 кВт в домашних условиях?
При выборе сечения учитываются несколько моментов: материал проводника (медь или алюминий), длина кабеля, способ прокладки (открытый, в трубах, под землей), температурный режим и требования к допустимому падению напряжения. В домашних сетях чаще всего используют медные провода, так как у них лучше проводимость. При длинных линиях может понадобиться увеличить сечение, чтобы избежать сильного падения напряжения и нагрева.
Как влияет длина провода на выбор сечения при нагрузке 3 кВт?
Длина провода оказывает значительное влияние, поскольку с увеличением длины возрастает сопротивление цепи, что приводит к падению напряжения и нагреву. Если линия короткая, сечение можно выбирать ближе к минимально допустимому. При длинных участках рекомендуется увеличить сечение провода, чтобы снизить потери и избежать перегрева. Например, при длине более 20–30 метров часто переходят с 1,5 мм² на 2,5 мм² или больше.
