Самодельная телескопическая труба – не просто практичный инструмент, а способ глубже понять принципы работы оптических систем. Для сборки потребуется минимальный набор компонентов: объективная линза с фокусным расстоянием от 500 до 1000 мм, окуляр (например, Плёссла 10 мм), тубус из жёсткого ПВХ диаметром около 60–80 мм и подставка с возможностью точной настройки угла наклона.
Оптимальный диаметр линзы – не менее 70 мм, чтобы обеспечить достаточное светособирание. Стеклянная ахроматическая линза предпочтительнее пластиковых аналогов из-за меньших хроматических аберраций. Для окуляра важно выбрать модель с полем обзора не менее 50°, это обеспечит комфорт при наблюдении за объектами в небе.
Для изготовления тубуса подойдёт сантехническая труба с внутренней поверхностью, выкрашенной матовой чёрной краской – это снизит внутренние отражения. Фокусировка осуществляется путём перемещения окуляра вдоль оси, поэтому важно предусмотреть крепление с возможностью скольжения и фиксации. При необходимости можно использовать переходники из 3D-печатных элементов для более точной подгонки деталей.
При работе с оптикой необходимо избегать царапин и отпечатков. Все поверхности линз протираются мягкой тканью из микрофибры. Монтаж следует производить в чистом помещении, где минимизировано количество пыли. Только при соблюдении этих условий можно добиться достаточного качества изображения для наблюдения Луны, Юпитера и крупных звёздных скоплений.
Выбор и подготовка подходящих линз для телескопа

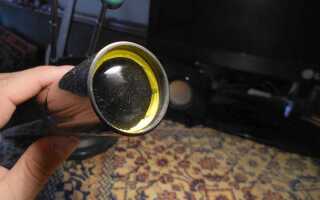

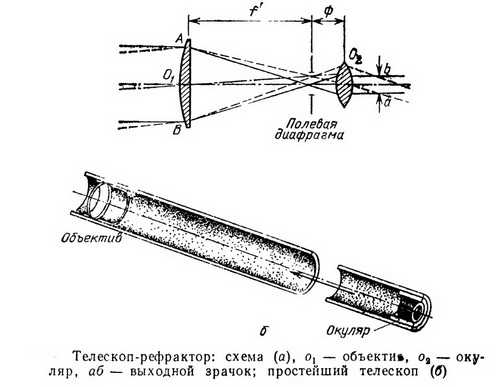

Основу любой телескопической трубы составляют объектив и окуляр. Их правильный выбор напрямую влияет на увеличение, качество изображения и светосилу прибора.
- Объектив (собирающая линза): предпочтительнее использовать ахроматическую двояковыпуклую линзу с фокусным расстоянием от 500 до 1000 мм. Диаметр – не менее 60 мм. Для самостоятельной сборки подойдут линзы из оптического стекла с маркировкой К8 или ТК-15. Избегайте пластиковых и декоративных линз – у них высокая аберрация и низкая прозрачность.
- Окуляр (увеличивающая линза): рекомендуется использовать симметричную менисковую или плано-выпуклую линзу с фокусным расстоянием 20–25 мм. Увеличение телескопа рассчитывается делением фокусного расстояния объектива на фокусное расстояние окуляра.
Перед установкой линз необходимо провести тщательную подготовку:
- Проверьте линзы на наличие царапин и сколов при естественном освещении. Даже микроповреждения ухудшают изображение.
- Очистите поверхность от пыли и отпечатков безворсовой салфеткой и 96% изопропиловым спиртом. Не используйте воду – она оставляет разводы.
- Проведите проверку на просветляющее покрытие: при наклоне линзы должен быть заметен слабый фиолетовый или синий отблеск. Его отсутствие снижает контраст изображения.
- Убедитесь в параллельности граней у плоско-выпуклых линз – при смещении фокуса картинка будет размытой по краям.
Не устанавливайте линзы в оправы до завершения настройки оптической оси трубы. Малейший перекос даст дисторсию. Фиксация проводится после юстировки – с минимальным зазором и равномерным прижимом.

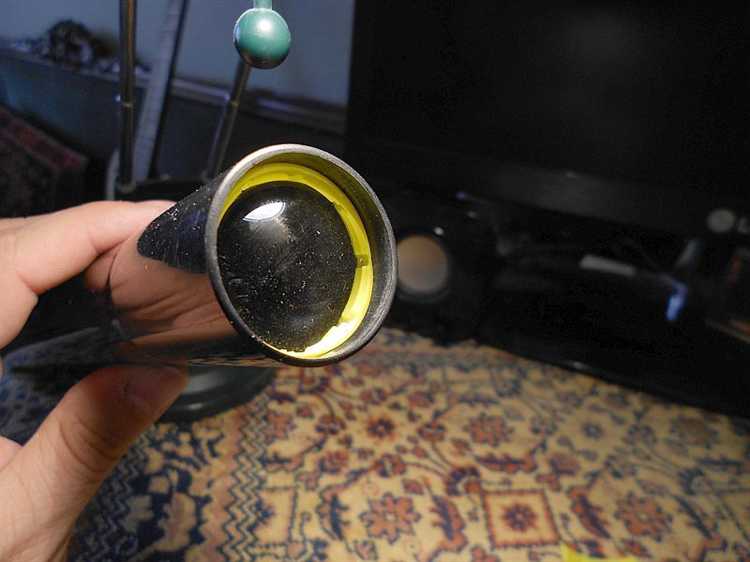

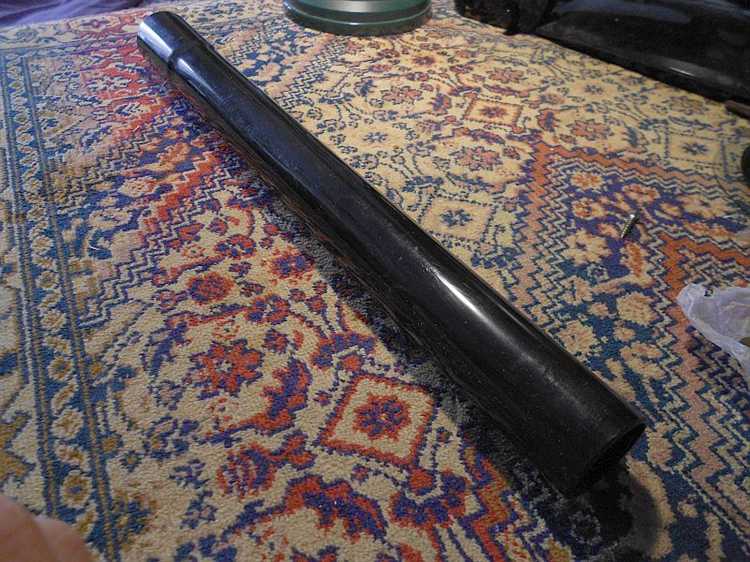

Изготовление корпуса трубы из доступных материалов
Для создания корпуса телескопической трубы оптимальны материалы с хорошим соотношением прочности и легкости. Чаще всего используются алюминиевые профили, пластиковые ПВХ-трубы и стальные тонкостенные трубы.
Алюминиевые трубы диаметром 25–40 мм легко обрабатываются, не подвержены коррозии и обеспечивают необходимую жесткость конструкции. Рекомендуется выбирать толщину стенки 1,5–2 мм для сохранения баланса веса и прочности.
ПВХ трубы с наружным диаметром 32 мм подходят для бюджетных вариантов. Их легко распилить и шлифовать. При сборке важно обеспечить плотное скольжение сегментов, поэтому внутренний диаметр одной секции должен быть на 0,5–1 мм больше наружного диаметра вставляемой трубы.
Стальные тонкостенные трубы диаметром 20–30 мм выдерживают большие нагрузки, но тяжелее и требуют антикоррозионной обработки. При сварке желательно использовать аргонодуговую или газовую сварку для получения ровного шва.
Для улучшения скольжения и фиксации секций внутри корпуса применяют втулки из нейлона или фторопласта, толщиной 1–2 мм. Они уменьшают люфт и износ металлических поверхностей.
При выборе материала учитывайте условия эксплуатации: для улицы предпочтительнее алюминий с анодированием, для помещений – ПВХ или сталь с покрытием.
Резьбовые соединения для фиксации труб изготавливаются из нержавеющей стали диаметром М6–М8, что обеспечивает надежность и долговечность конструкции.
Создание выдвижного механизма с плотной посадкой
Для обеспечения надежного выдвижного механизма необходимо точно подобрать диаметр каждой последующей трубы с учетом минимального зазора 0,1–0,2 мм. Этот допуск гарантирует свободное скольжение без люфта и заеданий.
Используйте трубы из алюминиевого сплава толщиной стенки не менее 1,5 мм для сохранения жесткости и устойчивости формы. Внутренние поверхности тщательно обработайте наждачной бумагой зернистостью 400, чтобы устранить заусенцы и шероховатости.
Для повышения точности посадки рекомендуется применить смазку на основе силикона или литола – они уменьшают трение и предотвращают коррозию. Наносите смазку равномерным тонким слоем, избегая избытка, который может привести к накоплению пыли.
Для фиксации труб в нужном положении установите стопорное кольцо или винтовой фиксатор, встроенный в наружную трубу с отверстиями под фиксирующий элемент. Отверстия сверлятся на расстоянии 10–15 см друг от друга, чтобы обеспечить надежную фиксацию на нескольких уровнях выдвижения.
Рекомендуется проверить работу механизма на несколько циклов выдвижения и задвижения, чтобы выявить участки с повышенным трением. При необходимости дополнительно отшлифуйте проблемные места или подкорректируйте смазку.
Установка фокусировочного узла с плавной регулировкой
Для создания эффективного фокусировочного узла используйте втулку из алюминия диаметром 40 мм и длиной 70 мм. Внутри втулки закрепите направляющую из бронзовой трубки диаметром 12 мм, которая обеспечит минимальный люфт при движении.
Регулировку плавности фокуса обеспечит шпиндель с резьбой М8 и шагом 1,25 мм, установленный в торце втулки. Для точной фиксации и предотвращения вибраций примените контргайку с пружинной шайбой.
Для вращения шпинделя используйте ручку диаметром 30 мм, изготовленную из пластика или дерева, с насечкой для удобства захвата. Для плавного скольжения втулки по направляющей нанесите тонкий слой литиевой смазки без загустителей.
При сборке учтите зазор между втулкой и направляющей не более 0,1 мм, что позволит избежать люфта и заклиниваний. Закрепите узел на корпусе трубы при помощи двух винтов М4 с пружинными шайбами, расположенных на расстоянии 50 мм друг от друга для равномерного крепления.
Проверяйте ход фокуса при вращении ручки – он должен быть ровным, без рывков и усилий свыше 1 Н·м. При необходимости отрегулируйте натяжение контргайки для оптимальной плавности.
Сборка и юстировка оптической системы
Начинайте сборку с крепления главного объектива или зеркала в корпусе трубы. Используйте оправу с минимальным усилием зажима, чтобы избежать деформации оптики. Для фиксирования применяйте резиновые или силиконовые прокладки толщиной 1–2 мм, обеспечивающие равномерное давление.
Установите вторичный элемент (зеркало или линзу) с возможностью регулировки по осям. Рекомендуется применять механизмы с винтами тонкой подстройки (шаг 0,25 мм и меньше) для точного позиционирования.
Перед началом юстировки проверьте правильность расположения оптики, измерив расстояния между элементами штангенциркулем с точностью до 0,1 мм. Несоответствие более 1 мм негативно скажется на качестве изображения.
Для юстировки используйте лазерный коллиматор или тест с точечной световой точкой на дальнем объекте. Вращая винты настройки, добейтесь совпадения центра отраженного луча с осью трубы. Контролируйте положение при каждом шаге, фиксируя изменения по шкале винтов.
Проверьте фокусировку, направив телескоп на удалённый объект с четко выраженными контурами (например, оконную раму или уличный фонарь). При необходимости выполните повторную подстройку, уделяя внимание устранению астигматизма и комы.
Для окончательной фиксации применяйте фиксирующие гайки с пружинными шайбами, исключающими самопроизвольное откручивание. После закрепления элементов повторно проверьте точность юстировки.
Проверка работоспособности и устранение дефектов изображения
После сборки телескопической трубы важно проверить качество изображения через окуляр. Для этого направьте трубу на удалённый объект с чёткими контурами, например, на окно здания или дерево на расстоянии не менее 100 метров.
Обратите внимание на резкость по всему полю зрения. Если изображение размыто в центре, отрегулируйте фокусировку, плавно изменяя положение окуляра. Если размытие сохраняется, проверьте плотность соединений между секциями трубы – люфты и перекосы влияют на оптическую ось.
Если наблюдаются цветовые искажения (хроматическая аберрация), убедитесь, что линзы правильно ориентированы. Иногда их следует перевернуть или заменить на оптические элементы с лучшим просветлением. Для устранения теневых пятен и пятен пыли аккуратно протрите линзы специальной салфеткой из микрофибры без агрессивных растворов.
При появлении бликов и отражений внутри трубы проверьте внутреннюю поверхность секций: отсутствие чёрного матового покрытия может вызвать нежелательные отражения. Для устранения нанесите внутрь матовый антирефлексный слой, например, акриловую краску чёрного цвета с матовым эффектом.
Если изображение искажено по форме (например, вогнутость или выпуклость), проверьте геометрию установки линз и параллельность секций. Любые перекосы приводят к аберрациям. При необходимости аккуратно подогните или выровняйте трубы, чтобы добиться строгой осевой симметрии.
Для подтверждения качества сборки сделайте серию снимков через окуляр на телефон или камеру, сравните с эталонными изображениями телескопов аналогичного класса. Это позволит выявить мелкие дефекты и окончательно настроить фокус.
Вопрос-ответ:
Какие материалы лучше всего подходят для изготовления телескопической трубы своими руками?
Для создания телескопической трубы часто используют алюминиевые или стальные трубы разного диаметра. Алюминий легкий и устойчив к коррозии, что облегчает работу с конструкцией и продлевает срок службы изделия. Сталь более прочная, но тяжелее и требует защиты от ржавчины. Также важен выбор толщины стенок — они должны быть достаточно прочными, чтобы выдерживать нагрузки, но не слишком тяжелыми для удобства использования.
Как обеспечить плавное скольжение секций в телескопической трубе, чтобы она не заедала?
Чтобы секции трубы легко выдвигались и задвигались, необходимо тщательно подобрать размеры труб с небольшим зазором между ними — обычно 0,2–0,5 мм. Также помогает использование тонкого слоя смазки, например, силиконового спрея или графитовой смазки. Важно очистить внутреннюю поверхность труб от загрязнений и заусенцев, чтобы исключить механические препятствия. При сборке стоит избегать слишком плотной посадки, которая приведет к заеданию.
Какие инструменты понадобятся для изготовления телескопической трубы своими руками?
Для работы потребуется несколько основных инструментов: труборез или болгарка для резки труб, напильник или шлифовальная машинка для удаления заусенцев и шлифовки краев, измерительная рулетка или штангенциркуль для точного определения размеров, а также дрель для сверления отверстий под крепления или фиксирующие элементы. В зависимости от конструкции может понадобиться и набор гаечных ключей для сборки крепежа.
Как правильно фиксировать выдвижные секции, чтобы телескопическая труба не самопроизвольно складывалась?
Чаще всего используют фиксирующие кольца или стопорные винты, которые располагаются на наружной или внутренней части труб. Кольца можно сделать из резины или пластика и надевать на трубы для блокировки движения. Винты вкручивают в стенку трубы с таким расчетом, чтобы при затягивании они прижимали внутреннюю секцию и не давали ей сдвигаться. Важно, чтобы крепления были надежными, но при этом позволяли при необходимости легко изменить длину трубы.
Какие ошибки чаще всего допускают при самостоятельной сборке телескопической трубы и как их избежать?
Одной из распространенных ошибок является неправильный подбор диаметров труб, из-за чего секции либо слишком туго входят друг в друга, либо слишком свободно болтаются. Еще одна ошибка — недостаточная обработка кромок, что вызывает заедание и повреждение поверхности. Часто забывают о смазке, что ухудшает скольжение. Чтобы избежать этих проблем, нужно тщательно измерять диаметр, аккуратно обрабатывать края и применять подходящую смазку. Также важно проверять фиксацию секций, чтобы труба надежно удерживала нужную длину.
Какие материалы лучше использовать для изготовления телескопической трубы своими руками?
Для создания телескопической трубы рекомендуется выбирать прочные и легкие материалы, например алюминиевые или стальные трубы с тонкими стенками. Они обеспечивают достаточную прочность и позволяют конструкции легко скользить друг в друге. Пластиковые элементы допустимы для небольших диаметров, но при большой длине они могут быть недостаточно надежными. Также важно подобрать трубы с минимальными допусками по диаметру, чтобы избежать заеданий при выдвижении и защелкивании секций.
Как правильно соединить секции телескопической трубы, чтобы обеспечить плавное выдвижение и надежную фиксацию?
Для соединения секций обычно используют механизмы с фиксаторами, такие как пружинные кнопки или зажимные кольца. Перед сборкой следует тщательно обработать торцы труб — снять заусенцы и слегка отполировать, чтобы избежать заеданий. Важно правильно подобрать диаметры, чтобы внутренние трубы свободно заходили в наружные, но без люфта. Для надежной фиксации фиксаторы устанавливают на определённом расстоянии, при этом проверяя, чтобы секции легко выдвигались и фиксировались в нужном положении. Иногда помогает нанесение небольшого слоя смазки на трубу.
