Штробление болгаркой – это быстрый и доступный способ создания каналов в бетонных, кирпичных и пенобетонных стенах для укладки электрического кабеля. Основным преимуществом углошлифовальной машины является возможность выполнения работы без специализированного оборудования, что особенно актуально при ремонте в квартирах и частных домах.
Выбор диска имеет решающее значение. Для работы по бетону требуется алмазный диск с сегментами, обеспечивающими эффективный отвод пыли и снижение перегрева. Диаметр – не менее 125 мм, если глубина штробы планируется до 30 мм. Использование дешёвых абразивных дисков категорически не рекомендуется: они быстро изнашиваются и создают угрозу травм.
Глубина и ширина штробы зависят от сечения кабеля и количества проводов. Для стандартного медного провода сечением 2.5 мм² достаточно канавки глубиной 20–25 мм и шириной 20 мм. При необходимости укладки нескольких кабелей параллельно – ширину увеличивают пропорционально.
Перед началом работ обязательна проверка стены на наличие скрытых коммуникаций. Используется детектор проводки или схема от застройщика. Пренебрежение этим этапом может привести к повреждению труб отопления, водоснабжения или действующей электропроводки.
Для контроля прямолинейности реза рекомендуется использовать строительный уровень и маркер для разметки. При штроблении без пылесоса потребуется хотя бы минимальная защита: респиратор, очки, наушники. Углошлифовальная машина должна быть оснащена защитным кожухом и работать исключительно двумя руками. При перегреве – делать паузы не реже, чем каждые 10 минут.
Выбор подходящей болгарки и отрезного круга для штробления
Для штробления стен под проводку используется углошлифовальная машина (УШМ) мощностью не менее 1200 Вт. Оптимальный диаметр диска – 125 или 230 мм в зависимости от глубины штробы: до 30 мм – 125 мм диск, свыше – 230 мм. УШМ должна иметь функцию плавного пуска и поддержку постоянных оборотов под нагрузкой. Электронная защита от перегрузки и блокировка шпинделя значительно повышают безопасность и удобство при работе.
Ключевое требование к отрезному кругу – использование алмазного сегментированного диска. Он обеспечивает быстрый и ровный рез минеральных материалов (бетон, кирпич, шлакоблок). Диаметр и посадочное отверстие диска должны строго соответствовать характеристикам УШМ. Для снижения пыли желательно использовать круги с прорезями для охлаждения.
Важное дополнение – направляющая платформа с возможностью подключения пылесоса. Она позволяет удерживать инструмент под нужным углом и глубиной реза, а также минимизировать образование пыли в помещении.
Не допускается использование абразивных кругов: они быстро изнашиваются, перегреваются и создают риск разрушения при длительной работе по бетону. Также не стоит применять диски без маркировки или сертификата: низкокачественные изделия могут стать причиной выхода из строя инструмента и травм.

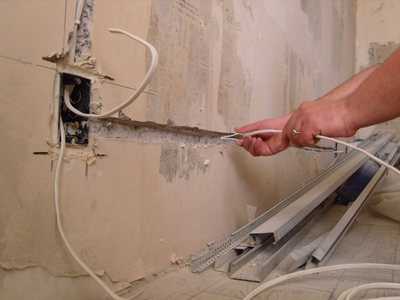

Определение точного маршрута прокладки проводки на стене
Перед началом штробления необходимо точно определить маршрут будущей электропроводки, чтобы избежать повреждения несущих конструкций и инженерных сетей. Работы проводятся с учётом СНиП и ПУЭ.
- Маршрут проводки должен проходить строго вертикально или горизонтально. Диагональные линии запрещены – это усложняет последующий ремонт и обслуживание.
- Горизонтальный участок проводится на высоте 200 мм от потолка, если иное не предусмотрено проектом. Это минимизирует риск случайного повреждения при сверлении стен.
- Вертикальные участки должны отходить от розеток, выключателей и распределительных коробок строго вверх или вниз.
- Расстояние от углов, дверных и оконных проёмов до линии штробы – минимум 100 мм.
- Не прокладывайте трассы ближе 400 мм к газопроводам и отопительным стоякам.
- Сначала определите расположение розеток, выключателей и осветительных приборов. Используйте уровень и разметочный шнур.
- Отмечайте маршрут карандашом или маркером по стене с использованием лазерного уровня для соблюдения прямолинейности.
- Проверьте план на отсутствие пересечений с трубами и другими коммуникациями с помощью металлоискателя или детектора проводки.
- Учитывайте длину провода – не менее 10% запаса от общей длины трассы для компенсации возможных ошибок при монтаже.
Неправильная трассировка может привести к повреждениям проводки, необходимости переделок и нарушению требований пожарной безопасности. Точное планирование маршрута – ключевой этап перед началом штробления.
Разметка штроб с учетом глубины и ширины под кабель
Перед началом разметки необходимо определить тип кабеля и способ его укладки. Для одиночного кабеля сечением до 2,5 мм² в ПВХ-изоляции минимальная ширина штробы составляет 20 мм, а глубина – не менее 20 мм. При укладке нескольких кабелей в один канал ширина увеличивается пропорционально количеству жил, добавляя по 10 мм на каждый дополнительный кабель.
Разметка проводится строго по уровню и отвесу. Горизонтальные штробы допускаются только на высоте не менее 150 мм от пола или потолка. Вертикальные – на расстоянии не менее 100 мм от углов и проемов. Изгибы делаются под прямым углом, без диагональных участков – это упрощает диагностику и ремонт в будущем.
Для создания точной разметки используется строительный уровень, рулетка и маркер. Перед нанесением линий учитывается толщина слоя штукатурки – если она превышает 10 мм, глубина штробы корректируется с учетом этого слоя, чтобы кабель не выступал за пределы финишного покрытия.
Недопустимо прокладывать штробы по несущим балкам и плитам перекрытия – это ослабляет конструкцию. Также важно соблюдать минимальные расстояния: от газовых труб – не менее 400 мм, от водопровода и канализации – 300 мм, от розеток и выключателей – 150 мм.
После нанесения разметки следует проверить соответствие плану электропроводки и убедиться в отсутствии пересечений с другими инженерными коммуникациями, используя детектор скрытой проводки.

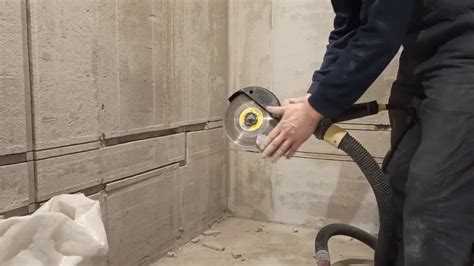

Методы защиты от пыли и загрязнения при работе болгаркой
При штроблении стен болгаркой образуется большое количество мелкодисперсной пыли, способной проникать в вентиляцию, розетки и даже в соседние помещения. Чтобы минимизировать загрязнение, необходимо использовать конкретные методы защиты.
Первое – применение болгарки с кожухом-пылесборником, подключённым к промышленному пылесосу с фильтрацией класса не ниже HEPA. Это позволяет улавливать до 90% пыли непосредственно в момент реза. Подключение пылесоса должно быть герметичным, без щелей в соединении гофры и кожуха.
Второе – использование водяного подавления пыли. Некоторые модели кожухов оснащены системой подачи воды в зону реза. Это снижает образование пыли почти до нуля, но требует защиты электропроводки и инструмента от попадания влаги.
Третье – герметизация помещения. Все проёмы – двери, вентиляционные решётки, розетки, щели – закрываются полиэтиленовой плёнкой с малярным скотчем. Это предотвращает распространение пыли за пределы рабочей зоны.
Четвёртое – надёжная защита самого оператора. Респиратор класса FFP3, герметичные очки и одежда с плотным воротом обязательны. Перчатки и наушники защищают от механических частиц и шума.
Наконец, регулярное увлажнение воздуха в помещении. Распыление воды из пульверизатора перед и во время работы снижает пылеобразование, осаждая частицы до их распространения.

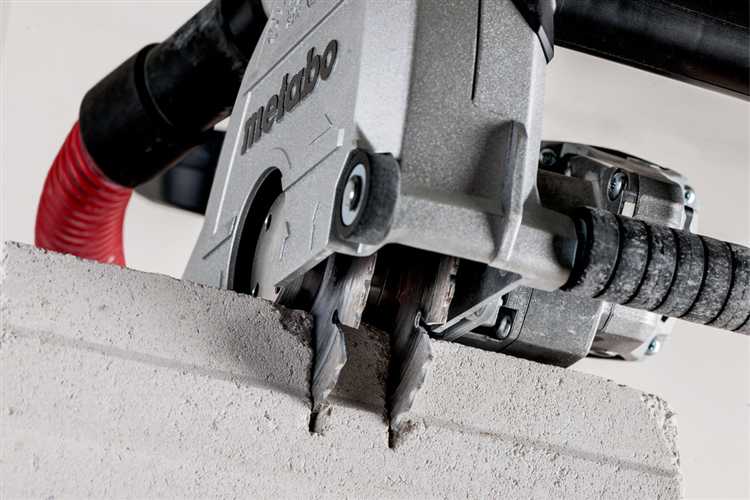

Техника безопасного выполнения штроб с помощью болгарки
Перед началом работ отключите электропитание в зоне штробления. Это исключит риск поражения током при случайном попадании на скрытую проводку. Используйте бесконтактный детектор для точного определения расположения кабелей и арматуры.
Применяйте болгарку с кожухом, закрывающим диск не менее чем на 180°. Убедитесь, что установлен отрезной диск по бетону с маркировкой не ниже MPA и диаметром, соответствующим модели инструмента. Фиксация диска должна быть выполнена только штатным ключом без чрезмерного усилия.
Работы проводите в защитных очках закрытого типа, респираторе P2 или P3 и перчатках с противоскользящим покрытием. Использование наушников обязательно при длительном штроблении – уровень шума часто превышает 90 дБ.
Фиксируйте кабель болгарки на запястье или плече с помощью стяжки или ленты, чтобы предотвратить его попадание в зону реза. Шнур всегда должен находиться позади рабочей зоны.
Держите болгарку обеими руками, обеспечивая устойчивое положение корпуса. Начинайте резку строго под углом 90° к стене, без рывков. Не увеличивайте усилие нажима – болгарка должна двигаться плавно, с постоянной скоростью. При перегреве инструмента делайте перерывы каждые 10–15 минут.
Избегайте штробления вблизи водопроводных и газовых труб. Расстояние до них должно быть не менее 150 мм. При возникновении искр с изменённым цветом немедленно прекратите работу – это может свидетельствовать о попадании в металл.
По завершении работ обязательно проверьте диск на повреждения, отключите инструмент от сети и очистите рабочую зону от пыли промышленным пылесосом. Не используйте бытовые пылесосы – они не рассчитаны на бетонную пыль и могут выйти из строя.
Обработка и подготовка штроб перед укладкой кабеля
После штробления стен болгаркой необходимо удалить остатки пыли и мелкой крошки с помощью строительного пылесоса или жесткой щетки. Чистая поверхность обеспечивает надежное сцепление кабеля с основанием и предотвращает смещение проводки.
Глубина и ширина штробы должны соответствовать габаритам кабеля с запасом не менее 10 мм для обеспечения удобства укладки и возможного монтажа защитной гофры или трубки. Рекомендуется использовать шпатель или стамеску для удаления неровностей и заусенцев, образовавшихся при штроблении.
Влажность стены проверяется с помощью влагомера: влажные основания требуют просушки не менее 24 часов, чтобы избежать коррозии проводов и ухудшения изоляции. В случае рыхлых или пыльных участков применяют грунтовку глубокого проникновения, чтобы повысить прочность сцепления штукатурки и предотвратить осыпание штробы.
При необходимости устанавливают специальные пластиковые или металлические короба для защиты кабеля и упрощения последующего ремонта. Для фиксации кабеля в штробе используются пластиковые клипсы или монтажный скотч, обеспечивающие ровное расположение без провисаний.
Вопрос-ответ:
Какие основные правила техники безопасности при штроблении стен болгаркой?
При работе с болгаркой важно использовать защитные очки и перчатки, чтобы избежать попадания пыли и искр на кожу и в глаза. Также стоит надеть респиратор для защиты дыхательных путей от пыли. Рабочее место должно быть хорошо освещено и свободно от посторонних предметов. Необходимо проверять состояние инструмента и кабеля перед началом работы, а также следить, чтобы шнур питания не попадал под диск во время резки.
Можно ли штробить стены в жилых помещениях без дополнительной пылеудалительной системы?
Технически это возможно, но пыль от штробления стен очень мелкая и способна сильно загрязнять воздух в помещении. Чтобы снизить уровень пыли, рекомендуют использовать пылесос с функцией отсоса непосредственно во время резки или накрывать рабочую зону пленкой. В противном случае, без очистки, придётся тратить много времени на уборку и возможны проблемы со здоровьем из-за вдыхания пыли.
Какие диски лучше использовать для штробления бетонных и кирпичных стен болгаркой?
Для бетонных и кирпичных поверхностей обычно выбирают алмазные диски с сегментированным краем. Они обладают высокой износостойкостью и хорошо справляются с твердыми материалами. Важно, чтобы диск был предназначен именно для сухой резки и подходил по диаметру к вашей болгарке. Металлические или абразивные диски быстро изнашиваются и не обеспечивают ровный срез.
Как правильно определить глубину и ширину штробы для электропроводки?
Глубина штробы обычно должна быть немного больше диаметра кабеля или трубки, чтобы обеспечить свободное размещение проводов и защитной гофры. Стандартная ширина штробы — около 20-25 мм, а глубина — 30-40 мм, но это зависит от конкретных условий и требований электрики. Перед началом работы стоит ознакомиться с проектом или нормативными документами, чтобы не повредить стены и обеспечить надежную прокладку.
Какие ошибки чаще всего допускают при штроблении стен и как их избежать?
Частая ошибка — слишком глубокая или широкая штроба, что ослабляет конструкцию стены. Также неправильно выбранный инструмент или диск приводит к неровным канавкам и повышенному износу оборудования. Иногда забывают проверить наличие скрытых коммуникаций внутри стены, что может привести к аварийным ситуациям. Чтобы избежать проблем, важно тщательно планировать работу, использовать подходящий инструмент и предварительно обследовать стены на наличие труб и проводов.
Какие меры безопасности нужно соблюдать при штроблении стен болгаркой?
При работе с болгаркой обязательно следует использовать защитные очки и перчатки, чтобы избежать травм от искр и осколков. Рекомендуется также надевать респиратор или маску, так как при штроблении образуется много пыли. Перед началом работы стоит убедиться, что в месте реза нет электропроводки или труб. Кроме того, инструмент должен быть исправен, а шнур питания — надежно подключен и не поврежден.
Как правильно выбрать диск для болгарки, чтобы штробить стены под проводку?
Для штробления лучше использовать алмазные или специальные шлифовальные диски с мелкой зернистостью. Они обеспечивают ровный и аккуратный рез, а также меньше изнашиваются при работе с бетоном или кирпичом. Важно выбирать диск с подходящим диаметром, соответствующим мощности болгарки, чтобы обеспечить безопасность и удобство работы. Недопустимо использовать диски, предназначенные для резки металла, так как они быстро выйдут из строя и могут привести к повреждениям.
