Лазерный уровень – точный инструмент, создающий оптическую плоскость с минимальной погрешностью, обеспечивающий выравнивание в строительстве и отделке. Основной элемент – диод лазера, генерирующий узконаправленный световой пучок с длиной волны от 620 до 680 нм для красных и около 510 нм для зеленых моделей. Благодаря этому достигается высокая видимость линии на расстоянии до 30 метров и более.
Внутри корпуса расположена система вращающихся или фиксированных зеркал, которые формируют плоскость лазерного излучения. Вращающиеся механизмы обеспечивают 360-градусное покрытие, а при использовании нескольких диодов – создание пересекающихся линий для разметки углов и вертикалей. Для компенсации наклона корпуса применяется маятниковый компенсатор с магнитной амортизацией, позволяющий автоматически выравнивать уровень при углах наклона до 4 градусов.
Питание обеспечивается аккумуляторами или батарейками, длительность работы варьируется от 4 до 12 часов в зависимости от мощности лазера и режима работы. В современных моделях реализована защита от пыли и влаги по стандарту IP54 и выше, что гарантирует стабильную работу в сложных условиях. Оптимальное использование требует размещения устройства на ровной поверхности или штативе, а для увеличения дальности измерений рекомендуется применять лазерные приемники с фотодетекторами.
Типы лазеров и их роль в формировании рабочего луча
В лазерных уровнях применяются три основных типа лазеров: диодные, гелий-неоновые и полупроводниковые с накачкой. Диодные лазеры доминируют благодаря компактности, энергоэффективности и стабильной длине волны, обычно в диапазоне 630–670 нм для красного цвета и 510–540 нм для зеленого. Зеленый лазер предпочтителен в условиях яркого освещения, поскольку человеческий глаз более чувствителен к этому спектру, что повышает видимость рабочего луча.
Гелий-неоновые лазеры используют длину волны около 632,8 нм. Они обеспечивают высокую когерентность и стабильность луча, что важно для точных измерений. Однако их размеры и энергопотребление ограничивают применение в портативных устройствах.
Полупроводниковые лазеры с накачкой (DPSS) создают зеленый луч высокой яркости за счет преобразования инфракрасного излучения в видимый диапазон через нелинейные кристаллы. Они обладают улучшенной интенсивностью и стабильностью по сравнению с прямыми диодными лазерами зеленого цвета, но требуют более сложной схемы питания и охлаждения.
Выбор типа лазера напрямую влияет на точность и видимость линии. Для работы в помещениях с умеренным освещением достаточно красного диодного лазера, в условиях яркого света и на открытом воздухе рекомендуются зеленые DPSS-лазеры. Гелий-неоновые лазеры используются в лабораторных и высокоточных измерениях, где критична стабильность волны и малый дивергентный угол.
Оптимальная форма луча достигается с помощью оптических элементов: коллиматоров и цилиндрических линз, которые формируют плоскую или крестовую линию. Качество и тип лазера определяют эффективность этого формирования, снижая рассеивание и обеспечивая равномерность яркости по всей длине рабочего луча.

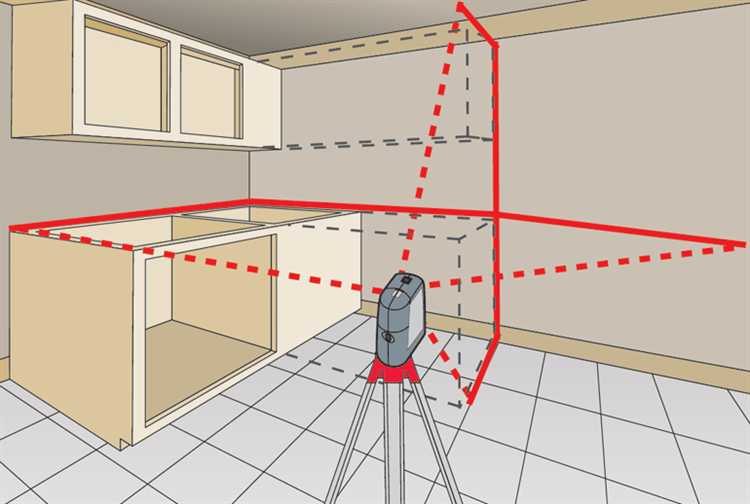

Механизм вращения и стабилизации платформы с лазером
В лазерных уровнях платформа с лазерным диодом часто монтируется на подшипниковом узле, обеспечивающем плавное вращение. Вращение платформы служит для создания лазерного горизонтального или вертикального уровня с 360° обзором. Для точной работы важно обеспечить стабильную скорость и минимальные вибрации.
- Тип привода: чаще используется бесщеточный электродвигатель постоянного тока (BLDC) с электронным управлением, позволяющий поддерживать постоянные обороты в диапазоне от 1 до 5 об/мин.
- Регулировка скорости: реализуется через широтно-импульсную модуляцию (ШИМ) или микроконтроллер, что обеспечивает плавность вращения и уменьшает рывки.
- Стабилизация платформы: достигается за счет встроенного гироскопа или акселерометра, фиксирующего наклоны и колебания.
- Амортизация: платформа размещается на демпфирующих прокладках из силикона или резины, снижающих вибрации, влияющие на точность линии лазера.
Для стабилизации положения платформы применяется система автоподстройки, включающая:
- Датчики угла наклона с точностью до 0,01° для обнаружения отклонений.
- Исполнительные механизмы – микромоторы или шаговые двигатели, корректирующие положение платформы в реальном времени.
- Контроллер, обрабатывающий данные датчиков и управляющий исполнительными механизмами с частотой не ниже 50 Гц для плавного отклика.
Рекомендуется предусмотреть защиту механизма от пыли и влаги с классом IP не ниже IP54, что предотвращает засорение подшипников и снижает износ. Для увеличения срока службы важна смазка высокоточного подшипника с низким коэффициентом трения и термостойкими характеристиками.
Оптические элементы: линзы и призмы для точной проекции линии
- Линзы коллимирующие: создают параллельный пучок лазерного света, минимизируя расходимость. Типичная расходимость для качественных устройств не превышает 0,5–1 мрад, что позволяет получить тонкую и четкую линию на расстоянии до 30 метров.
- Линзы с цилиндрической формой: трансформируют точечный лазерный луч в плоскую линию. Геометрия цилиндра подбирается под угол разворота линии – чаще всего 120°–180°, что обеспечивает равномерное распределение света без заметных пятен.
- Призмы призматического типа: используются для разложения и направления лазерного луча в нужных направлениях. Высококачественные призмы из оптического стекла с индексом преломления 1,5–1,7 снижают потери и обеспечивают стабильность линии при колебаниях температуры.
- Материалы оптики: предпочтение отдается стеклянным элементам с антиотражающим покрытием (AR) для уменьшения бликов и повышения контрастности. Пластиковые линзы применяются редко из-за меньшей точности и большей деградации со временем.
- Расположение оптических элементов: критично для точности. Линзы и призмы закрепляются в оптической оси с допуском не более 0,1 мм, чтобы избежать смещения линии и искажения углов проекции.
Правильный подбор и точная сборка этих элементов определяют не только видимую четкость линии, но и стабильность работы прибора в различных условиях эксплуатации.
Датчики и компенсаторы для автоматической настройки горизонта
В основе автоматической настройки горизонта лазерного уровня лежат высокоточные гироскопические и инерциальные датчики, способные фиксировать отклонения от идеального положения с точностью до 0,01°. Наиболее распространены микромеханические электромеханические акселерометры и гироскопы, обеспечивающие непрерывный мониторинг наклона корпуса устройства.
Компенсаторы – это механические или электронные элементы, которые корректируют положение лазерного проектора. В механических системах применяются подвесы с магнитной или пружинной демпфировкой, обеспечивающие автоматическое выравнивание лазерного излучателя в пределах ±3° отклонения. Электронные компенсаторы работают через сервоприводы, изменяя угол наклона с шагом до 0,001°, что существенно повышает точность работы на неровных поверхностях.
Для повышения стабильности работы в условиях вибрации и температурных колебаний применяется алгоритмическая фильтрация сигналов с датчиков, что снижает вероятность ложных срабатываний и повышает надежность самовыравнивания. Оптимальная частота обновления данных с датчиков составляет 100-200 Гц, что позволяет быстро реагировать на изменение положения инструмента.
Рекомендуется выбирать лазерные уровни с функцией автоматической калибровки компенсаторов, которая активируется при запуске и при значительных изменениях угла наклона. Это гарантирует поддержание горизонтали с точностью до ±0,2 мм на 10 м расстояния, что соответствует профессиональным стандартам.

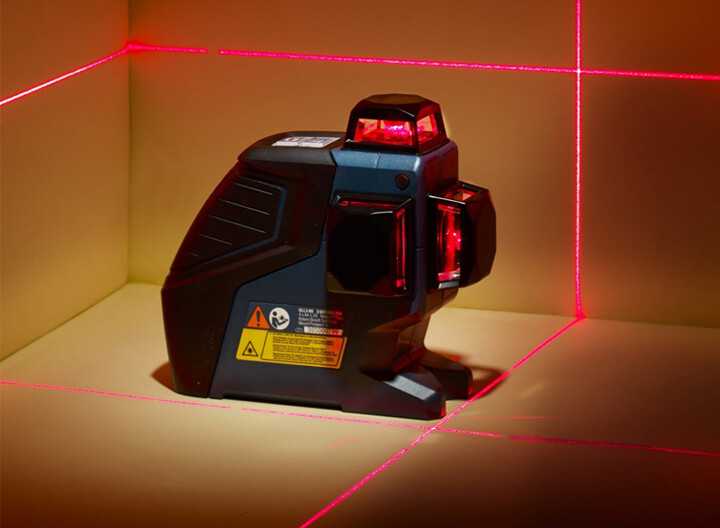

Источник питания и схема управления устройством
Лазерный уровень обычно питается от аккумуляторных батарей с напряжением 3,6–7,4 В или от сетевого адаптера с выходным стабилизированным напряжением 5–12 В. Аккумуляторы литий-ионного типа обеспечивают стабильную работу при высокой плотности энергии и низком саморазряде, что критично для точности измерений и длительности автономной работы.
Схема управления построена на микроконтроллере с низким энергопотреблением, который контролирует включение лазерного диода, работу оптического блока и режимы стабилизации. Для защиты лазера и повышения срока службы используется драйвер с токовой стабилизацией, поддерживающий постоянный ток в диапазоне 30–50 мА.
Регулировка мощности осуществляется методом широтно-импульсной модуляции (ШИМ) с частотой 20–50 кГц, что минимизирует тепловыделение и сохраняет стабильность длины волны. Управление автовыравниванием реализовано через гироскопы и акселерометры, данные с которых обрабатываются в реальном времени, корректируя положение лазера.
Рекомендации по конструкции: использовать стабилизатор напряжения с минимальным уровнем пульсаций (≤10 мВ) для питания лазерного диода; предусмотреть защиту от перенапряжения и короткого замыкания. Для удобства эксплуатации добавить индикацию уровня заряда и защиту от глубокого разряда аккумулятора.

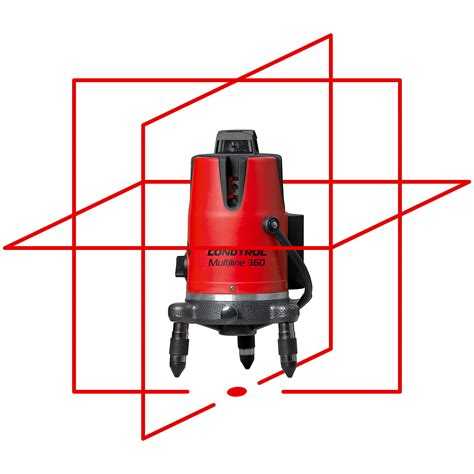

Защита лазерного модуля от внешних воздействий и пыли
Лазерный модуль внутри уровня подвергается механическим, термическим и пылевым воздействиям, способным снизить точность и долговечность работы. Основной барьер – герметичный корпус с классом защиты не ниже IP54, обеспечивающий защиту от пыли и брызг воды.
Оптические элементы закрывают прочные прозрачные окна из оптического стекла или высококачественного поликарбоната с антибликовым покрытием, минимизирующим искажения луча и защищающим от царапин. Внутренние уплотнители из силиконового или фторкаучукового материала предотвращают проникновение пыли и влаги внутрь модуля.
Для компенсации температурных перепадов применяются демпферы из эластомеров, снижающие вибрации и защищающие чувствительные элементы от механических ударов. В конструкции часто используются теплоотводы из алюминия или меди, предотвращающие перегрев лазерного диода и стабилизирующие параметры излучения.
Профилактическое обслуживание предусматривает регулярную очистку внешних оптических поверхностей мягкой безворсовой тканью и изопропиловым спиртом, а также проверку состояния уплотнителей и герметичности корпуса после интенсивной эксплуатации в пыльных условиях.
Вопрос-ответ:
Как устроен лазерный уровень изнутри и какие основные элементы входят в его конструкцию?
Лазерный уровень состоит из корпуса, внутри которого размещены лазерный диод, система линз и призм для формирования луча, а также источник питания и электронные компоненты для управления работой прибора. В некоторых моделях есть моторы, позволяющие автоматически вращать или наклонять лазерный луч. Основные элементы — это генератор лазерного излучения и оптическая система, которая преобразует свет в ровную линию или точку.
Как работает лазерный диод внутри уровня и почему он излучает именно узкий и четкий луч?
Лазерный диод — это полупроводниковый прибор, который при прохождении электрического тока начинает излучать свет в виде когерентного узкого луча. Специальные оптические элементы внутри прибора сужают и фокусируют этот свет, чтобы получить ровную и четкую линию. Благодаря этому луч не рассеивается, что позволяет точно отмечать уровни и линии на строительных поверхностях.
Для чего в лазерном уровне используется система призм и как она влияет на точность измерений?
Призмы и линзы внутри прибора направляют и формируют лазерный луч так, чтобы он создавал ровную горизонтальную или вертикальную линию на поверхности. От качества и точного расположения этих оптических элементов зависит, насколько точно линия будет прямой и не искаженной. Неправильно настроенные преломляющие элементы могут привести к отклонению луча и ошибкам при разметке.
Как в лазерном уровне реализована функция самовыравнивания и какие механизмы за это отвечают?
Самовыравнивание обеспечивается за счёт встроенного маятника или гироскопической системы. Маятник свободно висит внутри корпуса и при наклоне прибора автоматически возвращает лазерный луч в горизонтальное положение. Электронные сенсоры контролируют положение маятника и корректируют угол наклона луча с помощью сервомоторов, что позволяет быстро получить ровный уровень без дополнительной настройки.
Какие источники питания чаще всего используются в лазерных уровнях и как они влияют на время работы прибора?
Чаще всего в лазерных уровнях применяются аккумуляторные батареи или стандартные пальчиковые батарейки. Аккумуляторы обеспечивают более долгую работу и возможность повторной зарядки, что удобно для частого использования. Время работы зависит от мощности лазера и типа питания, обычно это от нескольких часов до нескольких десятков часов непрерывной работы. В некоторых моделях есть индикатор заряда, который предупреждает о необходимости подзарядки.
Как устроен лазерный уровень внутри и из каких основных компонентов он состоит?
Лазерный уровень состоит из корпуса, в котором расположены основные механические и электронные элементы. Главный компонент — лазерный диод, излучающий узкий световой луч. Луч направляется через систему линз и призмы, которые формируют ровную и четкую линию на поверхности. Для стабилизации луча внутри установлены маятниковый или электронный компенсатор, который обеспечивает горизонтальное или вертикальное выравнивание. Также в устройстве есть источник питания, обычно аккумулятор, и плата управления, отвечающая за включение, регулировку и контроль работы. В некоторых моделях предусмотрены дополнительные функции, например, вращающийся блок для создания плоскости.
