Какие бывают расчеты для эксплуатации магистрального газопровода

Эксплуатация магистрального газопровода требует точных расчетов, направленных на обеспечение надежности и безопасности транспортировки газа. В первую очередь, важны гидродинамические расчеты, позволяющие определить давление и скорость потока в разных участках трассы, что влияет на выбор компрессорных станций и режимы их работы.

Не менее значимы тепловые расчеты, учитывающие изменение температуры газа в процессе транспортировки и влияние внешних факторов. Они необходимы для выбора материалов и утеплительных конструкций, а также для предотвращения образования гидратов и конденсата.

Расчеты прочности и надежности трубопроводной системы включают оценку механических нагрузок, вызванных внутренним давлением и температурными деформациями. Эти данные формируют основу для технического обслуживания и планирования ремонтов, минимизируя риски аварий.

Рекомендуется регулярно обновлять расчеты с учетом изменения эксплуатационных параметров и технического состояния оборудования. Использование автоматизированных систем мониторинга и современных программных комплексов позволяет повысить точность и оперативность расчетов, что существенно снижает вероятность аварий и потерь.

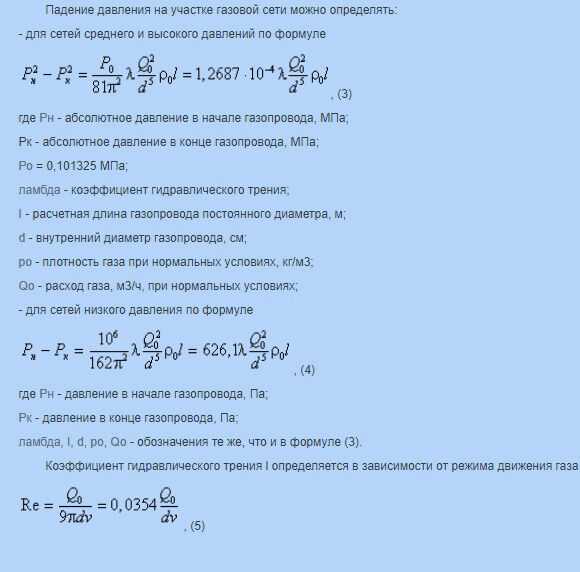

Расчет пропускной способности газопровода по давлению и расходу

Пропускная способность магистрального газопровода определяется зависимостью между входным и выходным давлением, расходом газа и характеристиками трубы. Основная формула, применяемая для расчетов, основана на уравнении Бернули и учитывает потери давления из-за трения, которые зависят от длины трубы, диаметра, шероховатости и вязкости газа.

Для точного расчета расхода необходимо знать начальное и конечное давление, температуру и газовый состав. Расход газа Q (м³/ч) рассчитывается по формуле:

Q = K × D².⁵ × √(P₁² — P₂²) / L

где K – коэффициент, зависящий от физических свойств газа и шероховатости трубы; D – внутренний диаметр трубы в метрах; P₁ и P₂ – давления на входе и выходе в мегапаскалях; L – длина участка газопровода в километрах.

Важно учитывать, что для протяженных участков с большим перепадом давления расчет выполняется поэтапно, деля газопровод на несколько участков для снижения погрешностей. При этом оптимальный режим работы достигается при максимальном значении давления на входе, не превышающем максимально допустимое по проекту, и минимально допустимом на выходе, что обеспечивает стабильный расход и снижает риск гидравлических ударов.

Рекомендуется учитывать температурные колебания, влияющие на плотность и вязкость газа, корректируя давление и расход с помощью поправочных коэффициентов. Кроме того, при изменении эксплуатационных условий следует проводить пересчет пропускной способности, чтобы поддерживать эффективность транспортировки и избежать превышения допустимых нагрузок на конструкцию.

Методики определения тепловых потерь в трубопроводе

Определение тепловых потерь в магистральных газопроводах основано на расчётах теплообмена между трубой, транспортируемым газом и окружающей средой. Для точного анализа применяются методики, учитывающие физические параметры и эксплуатационные условия:

1. Расчет теплопотерь через стенку трубы

   • Используется формула теплопроводности:

     Q = 2πLλ(Tв – Tн) / ln(rн / rв), где

     Q – тепловой поток, Вт;

     L – длина участка, м;

     λ – теплопроводность материала трубы, Вт/(м·К);

     Tв и Tн – температуры внутренней и наружной поверхностей трубы, °C;

     rв и rн – внутренний и наружный радиусы трубы, м.

   • Необходим учет теплопроводности изоляции и её толщины, если применена.
   • Температурные градиенты рассчитываются с учетом теплового сопротивления изоляции и возможных повреждений покрытия.

2. Конвективные и радиационные теплопотери

   • Определяются коэффициенты теплоотдачи по конвекции с наружной поверхности, зависящие от скорости и температуры воздуха.
   • Расчёт радиационного теплообмена производится по формуле:

     Qрадиация = εσA(Tн⁴ – Tокр⁴), где

     ε – коэффициент излучения поверхности;

     σ – постоянная Стефана-Больцмана;

     A – площадь поверхности, м²;

     Tн и Tокр – абсолютные температуры трубы и окружающей среды, К.

   • При низких температурах и отсутствии солнечного излучения радиационные потери минимальны, но учитываются для полной оценки.

3. Использование численных методов и программного моделирования

   • Методы конечных элементов и разностных схем позволяют моделировать тепловые потоки с учетом сложного рельефа трассы и вариаций климата.
   • Применение специализированного ПО (например, PIPESTRESS, COMSOL Multiphysics) обеспечивает учет многослойных изоляционных систем, ветрового охлаждения и инсоляции.
   • Результаты моделирования позволяют прогнозировать зоны повышенных тепловых потерь и оптимизировать техническое обслуживание.

4. Экспериментальные методы контроля

   • Тепловизионный контроль выявляет участки с локальными повреждениями изоляции и аномальными тепловыми потерями.
   • Мониторинг температуры поверхности трубы с использованием датчиков позволяет оценивать динамику теплового режима.
   • Использование полевых измерений в сочетании с расчетными данными уточняет показатели теплопотерь и корректирует модели.

Комплексный подход к расчету тепловых потерь с учетом геометрии трубы, характеристик изоляции и климатических факторов обеспечивает достоверную оценку энергоэффективности эксплуатации газопровода и предотвращает аварийные ситуации, связанные с температурными деформациями.

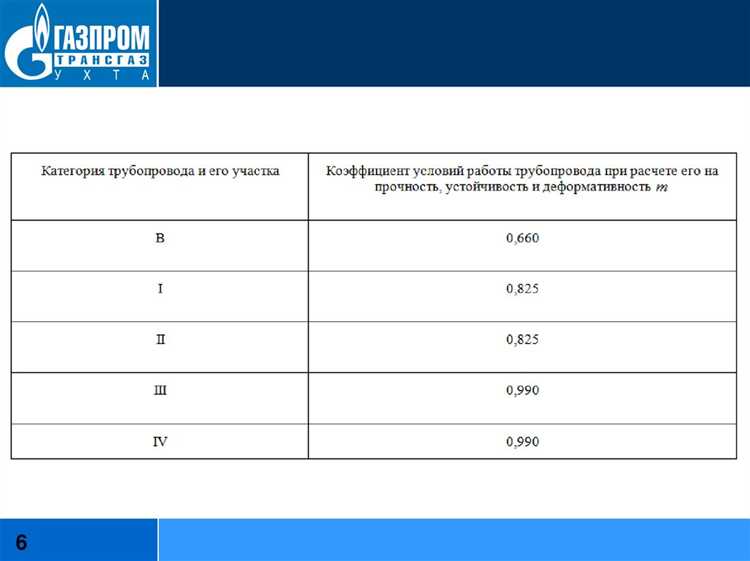

Расчет прочности и долговечности трубопроводных материалов

Расчет прочности трубопроводных материалов основывается на определении максимально допустимых напряжений с учетом внутреннего давления, внешних нагрузок и температурного воздействия. Для магистральных газопроводов стандартно применяют метод линейной прочности с поправками на коррозионное и усталостное состояние металла.

Основная формула для расчета прочности: σ = (P × D) / (2 × S × E × t), где P – рабочее давление, D – наружный диаметр трубы, S – расчетное сопротивление материала, E – коэффициент качества сварных соединений, t – толщина стенки. Результат σ не должен превышать предела текучести с учетом коэффициентов надежности.

Для долговечности критично учитывать коррозионное изнашивание и циклы температурных и механических нагрузок. Допустимый уровень коррозии определяется на основе фактических данных о составе грунта, влагосодержании и эксплуатационных условиях, обычно в пределах 0,1–0,3 мм/год. При превышении нормы требуется использовать защитные покрытия или катодную защиту.

Усталостный расчет выполняется по числу циклов давления и температуры, учитывая возможные пиковые нагрузки. Для стальных труб применяются критерии на основе кривой усталости, учитывающей величину и частоту колебаний напряжений. Рекомендуется использовать данные испытаний с имитацией реальных условий эксплуатации.

Технология сварки и контроль качества швов напрямую влияют на прочность и долговечность. Использование методов неразрушающего контроля (ультразвуковой, радиографический) позволяет выявить дефекты, снижающие ресурс материала. Стандарты требуют минимального количества допустимых дефектов, а при их обнаружении проводят локальный ремонт.

Для увеличения срока службы целесообразно внедрять программное обеспечение для мониторинга состояния трубопровода, позволяющее прогнозировать и предупреждать развитие дефектов. Включение в расчет факторов старения и накопления микротрещин улучшает точность оценки остаточного ресурса.

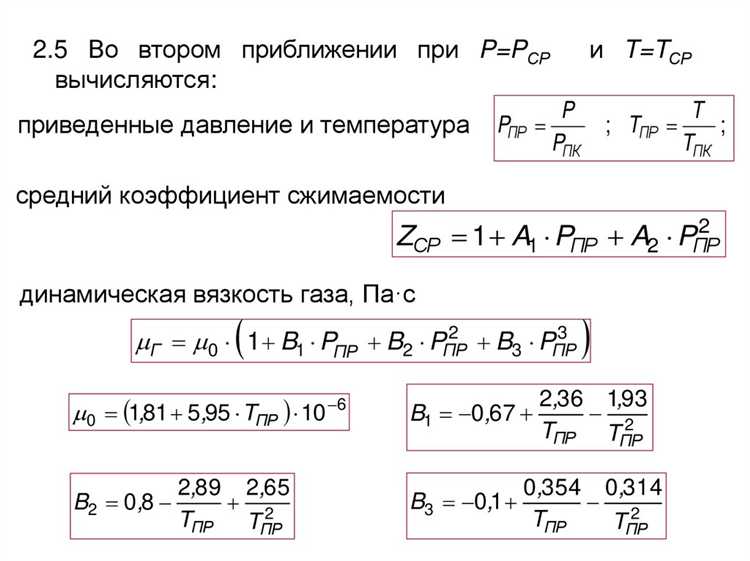

Моделирование гидравлических характеристик при изменении нагрузки

При изменении нагрузки до ±30% от базовой величины необходимо пересчитать распределение давлений с шагом по времени не более 5 минут для адекватного отражения переходных процессов. В модели обязательна реализация температурных градиентов, влияющих на вязкость и плотность газа, а также учет потерь давления на трение, вычисляемых через коэффициент Дарси-Вейсбаха с коррекцией по режиму турбулентности.

Для повышения точности следует использовать реальные данные о параметрах оборудования – компрессорных станций, клапанов и узлов регулирования, влияющих на местные сопротивления. При критических сценариях, таких как резкое снижение потребления, моделирование выявляет зоны риска кавитации и обратных течений, что позволяет оперативно корректировать режимы работы.

Рекомендуется интегрировать результаты гидравлического моделирования с системами АСУ ТП для автоматического регулирования давления и подачи, минимизируя перерасход топлива и снижая вероятность аварийных ситуаций. Практика показывает, что регулярное обновление моделей с актуальными эксплуатационными данными снижает ошибки прогноза давления до 5% при изменениях нагрузки до 40%.

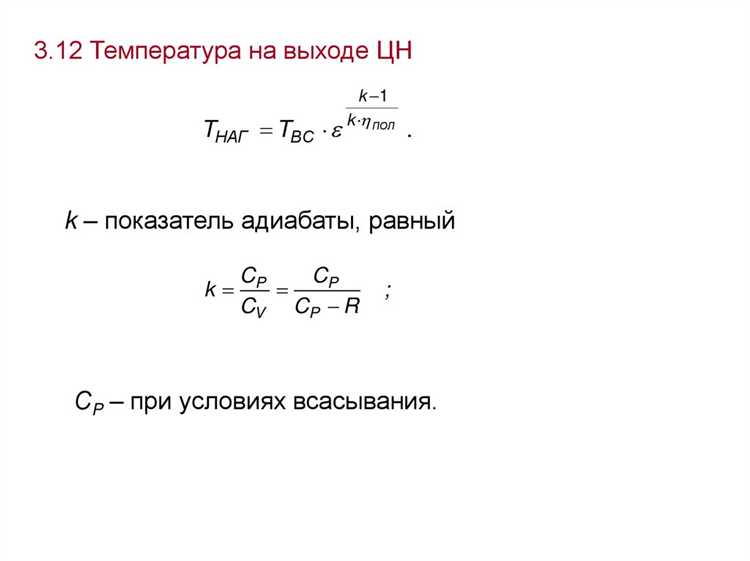

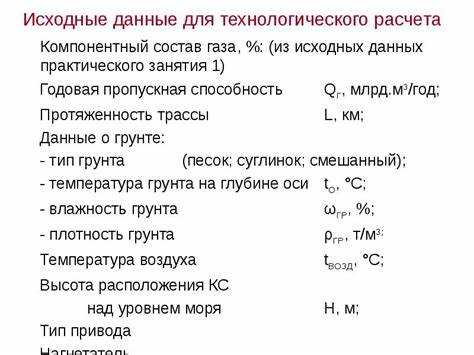

Определение оптимальных режимов работы компрессорных станций

Оптимизация режимов работы компрессорных станций (КС) базируется на расчёте баланса мощности и эффективности компрессоров с учётом изменения параметров газа и нагрузок на магистраль. Основная задача – обеспечить минимальное энергопотребление при гарантированном поддержании необходимого давления и производительности.

Расчёт начинается с определения текущих параметров газа: температуры, давления на входе и выходе, состава. На их основе вычисляется необходимая мощность компрессора с учётом избыточного давления, требуемого для преодоления гидравлических потерь в трубопроводе и обеспечения заданного расхода.

Для каждого компрессорного агрегата следует определить оптимальный режим по коэффициенту сжатия и оборотам ротора, чтобы максимально приблизиться к точке максимальной эффективной работы – КПД выше 85%. Работа вне оптимальных параметров приводит к перерасходу топлива и повышенному износу оборудования.

Использование автоматизированных систем управления позволяет регулировать работу отдельных агрегатов в зависимости от текущего расхода и давления газа, включая режимы частичной загрузки и «горячего» резерва. Рекомендуется проводить регулярный мониторинг и корректировку режимов, основываясь на данных телеметрии и анализе энергозатрат.

Для оценки эффективности эксплуатации целесообразно рассчитывать удельный расход электроэнергии на 1 тыс. м³ газа и динамически сравнивать его с нормативными значениями. При отклонениях более 5% необходимо корректировать режимы или проводить техническое обслуживание.

Расчет утечек и их влияние на безопасность эксплуатации

Утечки газа в магистральных газопроводах представляют критическую угрозу для безопасности, устойчивости поставок и окружающей среды. Для оценки рисков утечек применяется расчетный метод на основе уравнений неустановившегося течения газа в трубопроводах с учетом термодинамических параметров.

Основным параметром расчета является интенсивность утечки, которая определяется по формуле: Q = C·A·√(2·ρ·(Pвн — Pнар)), где C – коэффициент расхода, A – площадь отверстия, ρ – плотность газа, Pвн – внутреннее давление, Pнар – внешнее давление. Для метана при давлении 5–7 МПа даже отверстие диаметром 10 мм может привести к выбросу свыше 200 м³/ч.

Расчет утечек проводится с учетом геометрии повреждений, внутреннего давления и температуры газа. Влияние турбулентности, а также изменение давления по длине участка учитывается методом численного моделирования. Для трубопроводов диаметром 1020 мм с рабочим давлением 7,5 МПа критическим считается порыв длиной свыше 200 мм – он приводит к резкому снижению давления и риску детонации.

Результаты расчетов используются для настройки систем аварийного отключения. При утечке, превышающей порог 100 м³/ч, алгоритмы автоматики должны срабатывать за 10–15 секунд. Задержка приводит к увеличению площади загрязнения метаном и риску взрыва. Расчеты также необходимы при проектировании камер запуска поршней и крановых узлов, где высока вероятность развития микротрещин.

На практике каждая обнаруженная утечка анализируется с привязкой к координатам, чтобы в дальнейшем использовать данные в вероятностной модели отказов. Это позволяет прогнозировать участки повышенного риска и планировать превентивные ремонты. Без точных расчетов невозможно сформировать достоверную модель деградации трубопровода и своевременно выявить потенциально аварийные зоны.

Методы оценки коррозионной стойкости и планирование ремонтных работ

Оценка коррозионной стойкости магистрального газопровода требует системного подхода, основанного на данных диагностики и мониторинга. Наиболее результативные методы включают прямые и косвенные способы контроля, а также численное моделирование процессов коррозии.

• Потенциометрический контроль – позволяет определить электродный потенциал трубопровода относительно медносульфатного электрода сравнения. Значения ниже -850 мВ указывают на допустимый уровень катодной защиты.
• Акустико-эмиссионная диагностика – выявляет активные очаги коррозии по акустическим импульсам, возникающим в момент разрушения металлической структуры. Используется для локализации скрытых повреждений на протяжённых участках.
• Метод электромагнитной дефектоскопии – применяется для обнаружения подповерхностных дефектов. Оценивает изменение магнитной проницаемости в зонах утонения стенки и питтинговой коррозии.
• Интерпретация данных интеллектуальных поршней – по результатам внутритрубной диагностики фиксируются параметры утонения стенки (глубина, протяженность, координаты). Пороговое значение остаточной толщины – 70% от номинала.
• Сравнительный анализ скоростей коррозии – проводится на основе многолетних данных мониторинга. Если скорость превышает 0.1 мм/год, участок считается критическим.

Планирование ремонтных работ базируется на анализе технического состояния и рискоориентированном подходе. Приоритет отдается участкам с высокой скоростью дефектации и малым запасом прочности.

1. Аварийный ремонт – выполняется при обнаружении сквозных повреждений или потере герметичности. Решения принимаются в течение 24 часов.
2. Плановый капитальный ремонт – формируется на основании отчета внутритрубной диагностики. Включает замену дефектных участков, усиление муфтами, восстановление защитных покрытий.
3. Профилактические мероприятия – реализация защитного анодного заземления, модернизация катодных станций, применение ингибиторов коррозии в участках с агрессивным грунтом.
4. Прогнозный анализ ресурса – расчет остаточного срока службы методом линейной экстраполяции утонения стенки по данным за несколько лет наблюдений.

Эффективность программы ремонта определяется снижением количества внеплановых остановов, увеличением межремонтного интервала и сохранением прочностной целостности трубопровода в течение расчетного срока эксплуатации.

Вопрос-ответ:

Какие виды расчетов применяются для оценки прочности магистрального газопровода?

Для оценки прочности трубопровода применяются расчеты на внутреннее давление, продольные напряжения и изгибающие нагрузки. Также учитываются параметры материала трубы, толщина стенки, глубина залегания и температура transported газа. При необходимости производятся специальные расчеты на устойчивость в условиях сейсмической активности или оползневых процессов. Все эти расчеты позволяют определить безопасные условия эксплуатации трубопровода и предотвратить повреждения.

Как рассчитывают гидравлические параметры магистрального газопровода?

Гидравлические расчеты включают определение потерь давления на различных участках, скорости потока, а также распределения давления вдоль трубопровода. Для этого используются уравнения течения газа, например, уравнение Бернулли или модифицированные формулы Дарси-Вейсбаха. При расчетах принимаются во внимание диаметр трубы, шероховатость стенок, характеристики газа и температура окружающей среды. Эти данные позволяют правильно выбрать компрессорные станции и обеспечить стабильную подачу газа.

Зачем необходимы тепловые расчеты при проектировании и эксплуатации газопровода?

Тепловые расчеты позволяют определить температурные режимы работы газопровода и оценить теплопотери или нагрев трубы от окружающей среды. Это особенно важно для подземных и надземных участков, где могут наблюдаться значительные перепады температур. Результаты расчетов влияют на выбор изоляции, глубину прокладки и условия эксплуатации. Также они помогают избежать образования конденсата и гидратообразования в трубе.

Какие расчеты выполняются при проектировании новых участков магистрального газопровода?

При проектировании новых участков выполняются расчеты по прочности, гидравлике, теплопередаче и устойчивости трассы. Также анализируются геологические, климатические и техногенные условия. Дополнительно рассчитываются объемы транспортируемого газа, оптимальное размещение компрессорных станций и потребность в аварийных задвижках. Все это позволяет спланировать работу газопровода с учётом реальных условий на местности.

Как учитываются внешние нагрузки в расчетах газопровода?

Внешние нагрузки включают в себя давление грунта, вес транспортных средств, сейсмические воздействия и температурные деформации. Для подземных трубопроводов особенно актуален расчет на осадки и морозное пучение. Эти нагрузки моделируются с помощью инженерных методик и учитываются при подборе толщины стенки трубы, глубины заложения и защитных покрытий. Игнорирование таких факторов может привести к аварийным ситуациям.
