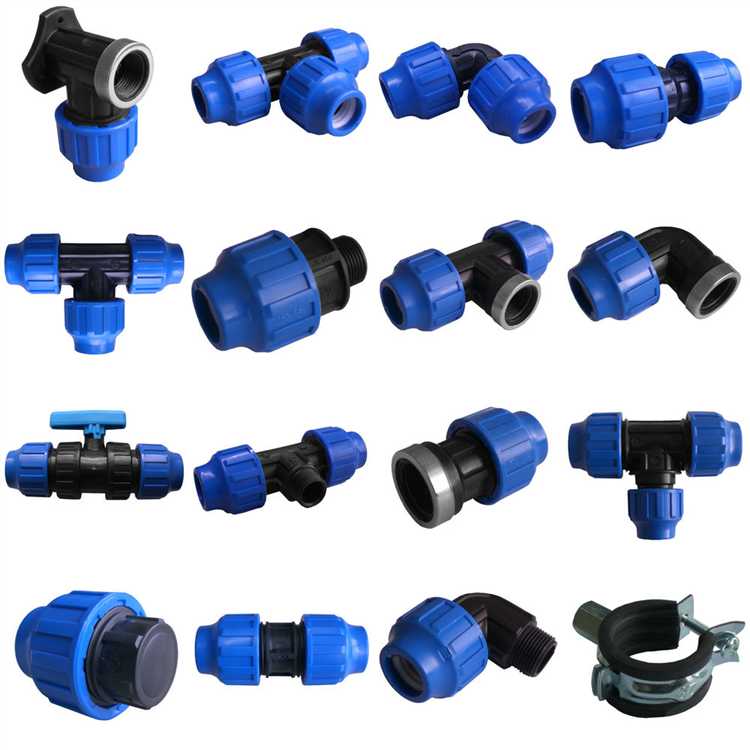

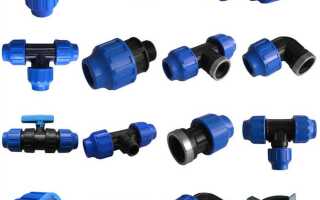

Какое давление выдерживает компрессионный фитинг пнд

Компрессионные фитинги для ПНД труб рассчитаны на работу в условиях значительного давления, обычно в пределах от 10 до 16 бар, что соответствует классам давления SDR11 и SDR9. Конкретное значение зависит от диаметра трубы, качества соединения и производителя фитинга. При выборе арматуры важно учитывать не только номинальное давление, указанное на корпусе, но и температурный режим эксплуатации – при повышении температуры допустимое давление снижается.

Для систем холодного водоснабжения, где температура не превышает 20 °C, стандартные фитинги из полипропилена или полиэтилена низкого давления сохраняют прочность и герметичность при максимальном значении давления. Однако при использовании в технических системах или для транспортировки жидкостей с температурой выше 40 °C, необходимо пересчитывать допустимую нагрузку, снижая ее на 30–50 % от заявленного предела.

Монтаж оказывает ключевое влияние на герметичность соединения. При недостаточном затягивании гайки или неправильной обрезке трубы создаётся риск протечки при давлении, даже не превышающем 6 бар. Рекомендуется использовать калибратор и фаскосниматель для подготовки концов трубы, а также соблюдать момент затяжки, указанный в техническом паспорте фитинга.

Практика эксплуатации в системах капельного орошения и частных водопроводах подтверждает, что качественные компрессионные фитинги сохраняют герметичность даже после 5–7 лет непрерывной эксплуатации при давлении до 10 бар. Однако в магистральных трубопроводах с периодическими гидроударами допустим только сертифицированный фитинг с запасом прочности не менее 20 % от рабочего давления системы.

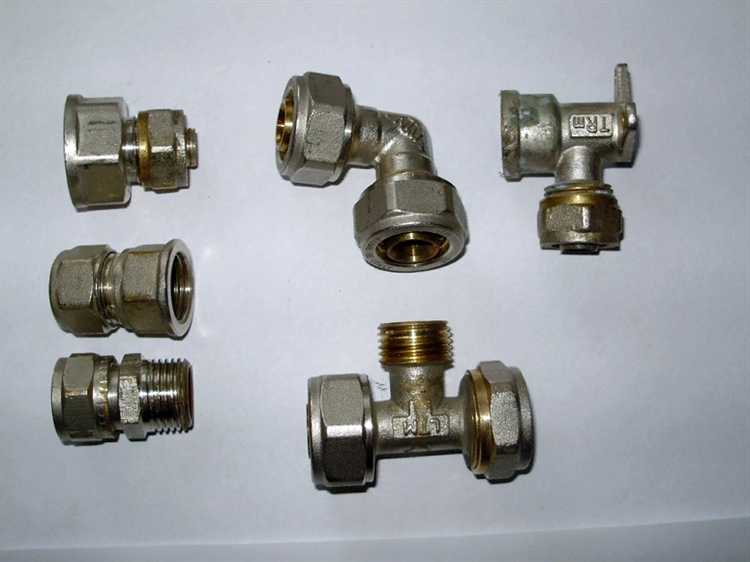

Максимальное рабочее давление для фитингов ПНД разных диаметров

Компрессионные фитинги ПНД рассчитаны на определённое рабочее давление, зависящее от диаметра трубы. При выборе необходимо учитывать соответствие диаметра и давления, чтобы избежать деформации соединений и утечек.

Допустимое давление снижается с увеличением диаметра из-за особенностей распределения нагрузки на корпус фитинга и уплотнительные элементы. Для систем с давлением свыше 10 бар рекомендуется использовать армированные или электросварные соединения. При проектировании обязательно учитывать температурный режим – при повышении температуры допустимое давление может снижаться. Установка фитингов должна производиться с точным соблюдением инструкции, особенно для диаметров от 110 мм и выше.

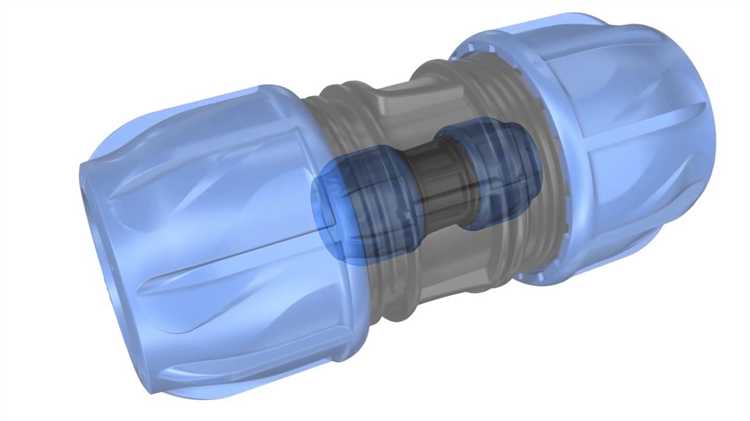

Влияние температуры на предельно допустимое давление компрессионного соединения

Рабочее давление компрессионных фитингов ПНД напрямую зависит от температуры транспортируемой среды. При стандартных условиях (20 °C) фитинги, рассчитанные на давление 16 бар, обеспечивают герметичность и прочность соединения. С повышением температуры предельно допустимое давление снижается: при 40 °C оно падает примерно до 12,8 бар, а при 60 °C – до 10,4 бар.

Полиэтилен низкого давления (ПНД), из которого изготовлены фитинги, теряет часть прочностных характеристик при нагревании. Это особенно критично при длительной эксплуатации в условиях повышенной температуры. Для инженерных сетей, где температура воды стабильно выше 40 °C, рекомендуется использовать фитинги с более высокой температурной устойчивостью, либо применять переход на металлические или комбинированные соединения.

Рекомендация: при проектировании систем учитывайте температурный коэффициент снижения давления: для ПЭ100 он составляет около 0,8 на каждые 20 °C повышения температуры. Это позволяет точно рассчитать допустимую нагрузку на фитинг и избежать аварийных ситуаций.

Важно: при кратковременных термических перегрузках возможна деформация уплотнительных колец и корпуса фитинга, что приводит к утечкам. Учитывайте не только рабочую, но и пиковую температуру среды при подборе соединений.

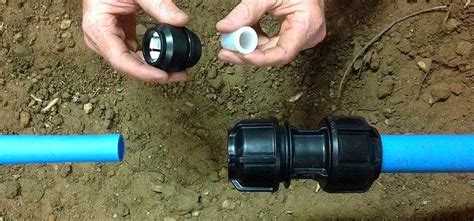

Как маркировка PN на фитинге соотносится с фактическим давлением

Маркировка PN (Pressure Nominal) указывает номинальное давление, которое фитинг способен выдерживать при температуре воды +20 °C в течение длительного времени. Однако фактическая рабочая нагрузка зависит от ряда факторов, включая температуру среды, тип жидкости и продолжительность эксплуатации.

• Фитинг с маркировкой PN16 рассчитан на постоянное давление 16 бар при +20 °C. При повышении температуры до +40 °C предельное давление снижается примерно на 20–25 %.
• PN20 допускает рабочее давление до 20 бар, но только при соблюдении температурного режима. При +60 °C этот показатель может падать до 12–14 бар.
• Для холодной воды в бытовых системах (до +25 °C) фактическое давление часто не превышает 6–10 бар, что обеспечивает значительный запас прочности при использовании фитингов PN16 и выше.

При выборе фитинга необходимо учитывать не только значение PN, но и реальные условия эксплуатации:

1. Температура воды или другой среды. Повышение температуры снижает допустимое давление.
2. Длительность гидравлической нагрузки. Кратковременные скачки давления допустимы, но не должны быть систематическими.
3. Совместимость с трубами. Фитинг PN16 должен устанавливаться с трубами не ниже PN16, иначе слабое звено может выйти из строя.

Маркировка PN – не предел прочности, а расчетное значение для стабильной работы. При грамотном подборе и установке компрессионный фитинг способен выдерживать давление на 20–30 % выше указанного, но только кратковременно и при стабильной температуре.

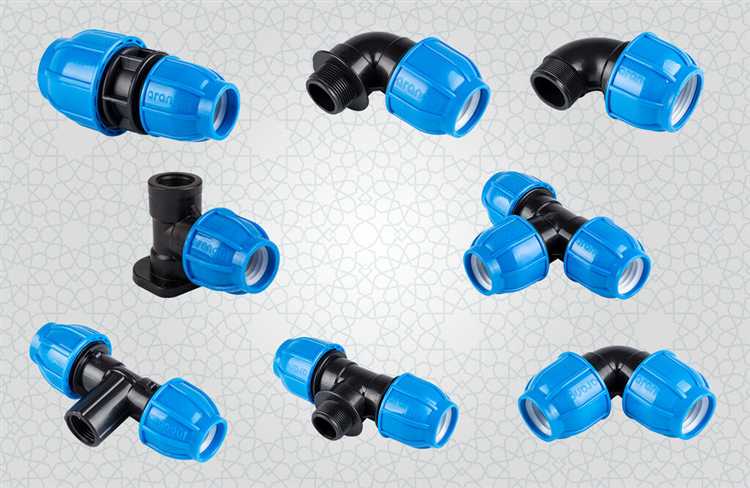

Допустимое давление при использовании с трубами ПНД разного класса прочности

Компрессионные фитинги рассчитаны на рабочее давление до 16 бар, но фактическое значение зависит от класса прочности подключаемых труб. ПНД-трубы классифицируются по индексу SDR (отношение наружного диаметра к толщине стенки), который напрямую влияет на допустимое давление.

Для труб SDR11 при температуре +20 °C максимальное рабочее давление составляет 16 бар. Это оптимальный вариант для соединения с компрессионными фитингами, так как значения давления совпадают. При использовании труб SDR13.6 допустимое давление снижается до 12,5 бар, а для SDR17 – до 10 бар. Монтаж фитингов с такими трубами требует точного соответствия характеристик, чтобы исключить риск утечки или разрушения соединения под нагрузкой.

При выборе фитинга необходимо учитывать не только его номинальное давление, но и реальное давление, которое может выдержать труба в конкретной системе. Если фитинг рассчитан на 16 бар, а труба – на 10 бар, вся система будет ограничена характеристиками трубы. Допуск к превышению давления недопустим – особенно при скачках давления в сети или в условиях высоких температур, когда прочность материала снижается.

Рекомендация: для систем с давлением выше 12 бар использовать только трубы класса SDR11. При давлении от 10 до 12 бар допускается применение труб SDR13.6, но с обязательным контролем температурного режима и качеством монтажа. SDR17 подходит исключительно для систем с невысоким давлением, не превышающим 10 бар.

Итог: максимально допустимое давление определяется не только фитингом, но и прочностью конкретной трубы. Превышение этих значений критично для надёжности всей системы.

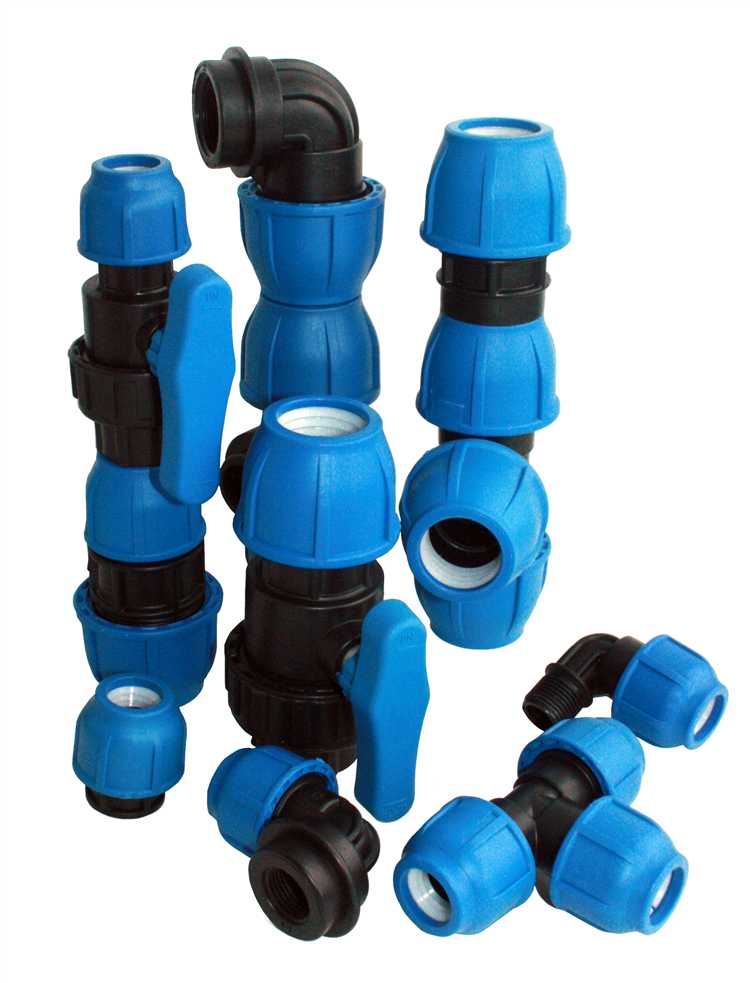

Влияние качества сборки фитинга на устойчивость к давлению

Ключевой фактор, определяющий максимальное давление, которое выдерживает компрессионный фитинг ПНД, – правильная сборка. Ошибки в монтаже снижают прочность соединения на 20–30%, что существенно сокращает ресурс эксплуатации и увеличивает риск протечек.

Точность обжима напрямую влияет на герметичность. Недостаточное усилие обжима приводит к микроподтеканиям, избыточное – к повреждению уплотнителя и деформации корпуса фитинга. Рекомендуемый момент затяжки для большинства ПНД-фитингов составляет 3,5–4,5 Н·м.

Чистота и подготовка поверхности критична: загрязнения и остатки технологических смазок нарушают сцепление деталей, создавая слабые места. Перед сборкой необходимо тщательно очистить трубы и фитинги от пыли и масла, применяя обезжириватели на спиртовой основе.

Выбор уплотнительных элементов должен соответствовать рабочему давлению системы. Резиновые кольца из EPDM выдерживают давление до 1,6 МПа, а специальные усиленные комплекты – до 2,5 МПа. Использование неподходящих уплотнителей снижает долговечность и снижает предел прочности.

Регулярная проверка натяжения после монтажа обеспечивает сохранение заданного усилия. Вибрации и температурные расширения вызывают ослабление соединений, поэтому рекомендуется проводить контроль через 24–48 часов после установки.

Соблюдение этих правил позволяет добиться давления в фитинге, близкого к номинальному значению, и исключить аварийные ситуации на трубопроводе.

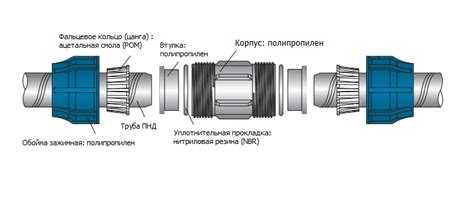

Проверка герметичности компрессионных соединений под нагрузкой

Для оценки герметичности компрессионных фитингов ПНД под давлением применяют метод гидростатического тестирования. Давление подачи воды должно соответствовать рабочему значению, но не превышать максимально допустимое для конкретного типа фитинга.

• Перед испытанием необходимо обеспечить правильный монтаж фитинга с затяжкой, рекомендованной производителем (обычно 1,5–2 оборота после касания поверхности).
• Испытательное давление обычно устанавливают на 1,5–2 раза выше рабочего давления, но не более 1,25 МПа (12,5 бар) для стандартных ПНД фитингов.
• Тест проводят в течение 30 минут при стабильном давлении, после чего оценивают отсутствие капель, подтеков и визуальных признаков деформации соединения.
• Рекомендуется применять манометры с точностью не менее 0,01 МПа для контроля давления.

При обнаружении снижения давления более 0,05 МПа за указанный период следует провести повторный монтаж с проверкой правильности резьбы и чистоты уплотнительных поверхностей.

1. Отключить систему, снять давление.
2. Разобрать фитинг, очистить резьбы и уплотнители от загрязнений.
3. Установить новый уплотнительный элемент, если предусмотрено конструкцией.
4. Собрать и затянуть фитинг по нормам производителя.
5. Повторить гидростатический тест.

Важный параметр – температурный режим при испытании: он должен соответствовать диапазону от +5 до +25 °C, поскольку ПНД теряет герметичность при резких перепадах температуры во время теста.

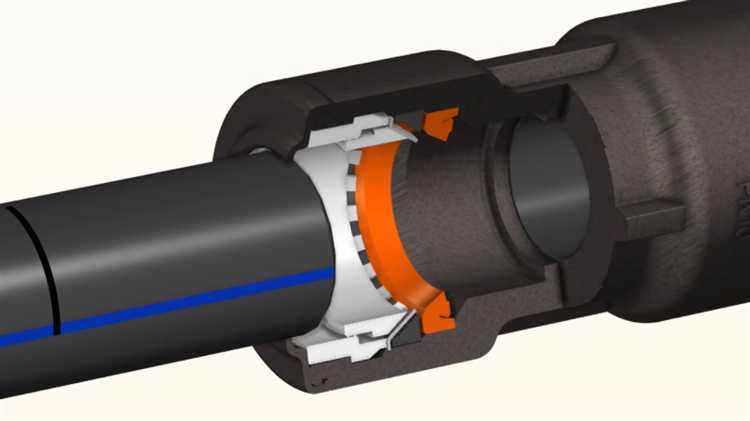

Нормативные документы и стандарты на давление компрессионных фитингов ПНД

Компрессионные фитинги из полиэтилена низкого давления (ПНД) должны соответствовать требованиям ГОСТ Р 55188-2012, регламентирующему параметры давления и герметичности соединений. Максимальное рабочее давление, указанное в этом стандарте, для фитингов ПНД обычно достигает 16 бар при температуре до 20 °C.

Требования к материалам изложены в ГОСТ 18599-2001, определяющем технические характеристики полиэтилена низкой плотности, из которого изготавливаются фитинги. Важна устойчивость материала к внутреннему давлению и воздействию окружающей среды.

Для контроля долговечности под давлением применяется ГОСТ 50838-2009, предусматривающий испытания на выдержку длительного внутреннего давления при различных температурах. По результатам этих испытаний фитинги классифицируются по рабочему давлению.

Дополнительные требования по монтажу и эксплуатации установлены в СП 42-101-2003, где четко прописаны допустимые параметры давления и температурные режимы для системы с компрессионными фитингами ПНД. Несоблюдение этих норм ведет к снижению надежности и сокращению срока службы соединений.

Для инженерных расчетов и выбора фитингов рекомендуется использовать данные из технической документации производителей, согласованные с вышеуказанными нормативами. Это позволяет обеспечить безопасную эксплуатацию систем под давлением, соответствующему заявленным характеристикам.

Вопрос-ответ:

Какие параметры определяют максимальное давление, которое способен выдержать компрессионный фитинг из ПНД?

Максимальное давление зависит от нескольких факторов: качества материала полиэтилена низкой плотности, конструкции фитинга, правильности монтажа и условий эксплуатации, таких как температура и агрессивность среды. Основной показатель — это давление, указанное производителем, которое основывается на испытаниях в лабораторных условиях. Также имеет значение толщина стенок трубы и фитинга, так как они влияют на прочность соединения.

Можно ли использовать компрессионные фитинги ПНД при работе с высокими давлениями в промышленных системах?

Компрессионные фитинги из ПНД рассчитаны в основном на умеренные давления, характерные для водопроводных и газовых сетей. Для действительно высоких давлений, применяемых в некоторых промышленных процессах, лучше использовать изделия из более прочных материалов, например, металла или армированных композитов. Однако при правильном подборе и соблюдении всех технических условий фитинги ПНД могут служить надежным решением для систем с рабочим давлением до нескольких десятков атмосфер.

Какие испытания проводят для проверки давления на компрессионных фитингах из ПНД?

Для проверки давления фитинги подвергают гидростатическим испытаниям, при которых соединение заполняют водой и постепенно увеличивают давление до заданного значения, превышающего рабочее на 1,5-2 раза. В процессе контролируют наличие утечек, деформаций и повреждений. Кроме того, проверяют фитинги на циклы давления, чтобы оценить их долговечность в условиях переменных нагрузок. Такие тесты подтверждают соответствие изделий стандартам качества и безопасности.

Как влияет температура на способность компрессионного фитинга ПНД выдерживать давление?

Температура существенно влияет на прочность полиэтиленовых фитингов. При повышении температуры материал становится более пластичным и менее устойчивым к механическим нагрузкам, что снижает максимально допустимое давление. Например, при 20 °C фитинг может выдерживать заявленное давление, а при 60 °C это значение может уменьшиться примерно на 30–40 %. Поэтому важно учитывать температурные условия эксплуатации и выбирать фитинги с запасом прочности, соответствующим реальным параметрам системы.
