Реле давления – ключевой элемент в системе автоматизации работы водяного насоса. Оно позволяет запускать и отключать насос при достижении заданных параметров давления, исключая необходимость постоянного контроля со стороны пользователя. Правильное подключение реле обеспечивает стабильную подачу воды и продлевает срок службы оборудования.
Для самостоятельной установки потребуется базовый набор инструментов: разводной ключ, изоляционная лента, уплотнительный фум-лента и, при необходимости, переходники соответствующего диаметра. Электрическая часть подключения выполняется через клеммные колодки реле, где требуется соблюдение полярности и корректное соединение фазного и нулевого провода от насоса и питающей линии. Подключение производится только при отключенном электропитании.
Реле монтируется непосредственно на гидроаккумулятор либо через тройник на напорной магистрали. Важно исключить утечки – все резьбовые соединения герметизируются. Давление включения и отключения настраивается вручную с помощью регулировочных винтов под крышкой реле. Стандартный диапазон: включение при 1,4–1,6 бар и отключение при 2,8–3,0 бар, но параметры подбираются индивидуально под конкретную систему.
Ошибки при подключении реле могут привести к циклическому запуску насоса, перегреву двигателя или потере давления в системе. Поэтому необходимо не только правильно собрать схему, но и провести тестовый запуск с контролем фактических значений давления. Использование манометра и контроль включения насоса при спаде давления позволяют убедиться в корректной работе реле.
Выбор подходящего реле давления для вашего типа насоса
При выборе реле давления важно учитывать характеристики конкретного насоса: тип (погружной или поверхностный), мощность и диапазон рабочего давления. Неправильно подобранное реле может привести к нестабильной работе системы или поломке оборудования.
Для поверхностных насосов с типичным давлением включения 1.4–1.8 бар и отключения 2.8–3.0 бар подойдут стандартные механические реле, такие как модели PM5 или аналогичные. Если насос работает в системе водоснабжения частного дома, предпочтительны реле с возможностью ручной регулировки уставок.
Погружные насосы, особенно скважинные, требуют реле с более широким диапазоном давления. Например, при глубине водозабора 30–50 метров реле должно поддерживать отключение на уровне 5–6 бар. Обязательно учитывайте параметры максимального давления, указанные в паспорте насоса – реле не должно его превышать.
Если насос подключён к гидроаккумулятору, выбирайте реле с учётом давления предварительной накачки бака. Разница между давлением включения и отключения реле должна быть не менее 1 бар для корректной цикличности работы.
Электрические параметры также критичны: ток коммутации реле должен соответствовать пусковому току насоса. Например, насос мощностью 1.1 кВт при 220 В может иметь пусковой ток до 10 А, поэтому реле должно быть рассчитано на 16 А минимум.
В условиях нестабильного напряжения рекомендуется выбирать реле с функцией защиты от «сухого хода» или устанавливать электронные реле с дополнительной логикой отключения, чтобы предотвратить работу насоса без воды.
Необходимые инструменты и комплектующие для монтажа
Манометр: требуется для контроля давления в системе. Оптимальное значение шкалы – до 6 бар. Резьбовое подключение должно соответствовать резьбе реле давления (чаще всего 1/4″).
Фум-лента или пакля с пастой: используется для герметизации всех резьбовых соединений. Обеспечивает отсутствие протечек при колебаниях давления.
Газовый или разводной ключ: необходим для плотного и аккуратного затягивания резьбовых соединений. Размер ключа подбирается под фитинги, обычно 22–27 мм.
Отвертка: нужна для подключения проводов к клеммам реле давления. Лучше использовать инструмент с изолированной ручкой, шлиц – под тип используемого реле.
Медный или алюминиевый кабель: трёхжильный, сечением 1,5–2,5 мм², в зависимости от мощности насоса. Длина подбирается по расстоянию до распределительной коробки или щита.
Автоматический выключатель: подбирается по току, соответствующему мощности насоса. Например, для двигателя на 1,1 кВт подойдет автомат на 6–10 А.
Клеммная колодка или WAGO-зажимы: используются для надёжного соединения проводов в распределительной коробке или внутри корпуса реле.
Реле давления: выбирается по диапазону рабочего давления (например, 1,4–2,8 бар) и типу резьбы. Рекомендуется выбирать модели с регулировочными винтами.
Фитинги и тройники: латунные или из полипропилена, с учетом конструкции трубопровода. Резьба и диаметр должны соответствовать подключаемым узлам.
Ниппель или переходник: используется для установки реле давления на трубу или гидроаккумулятор, если отсутствует готовое посадочное место.

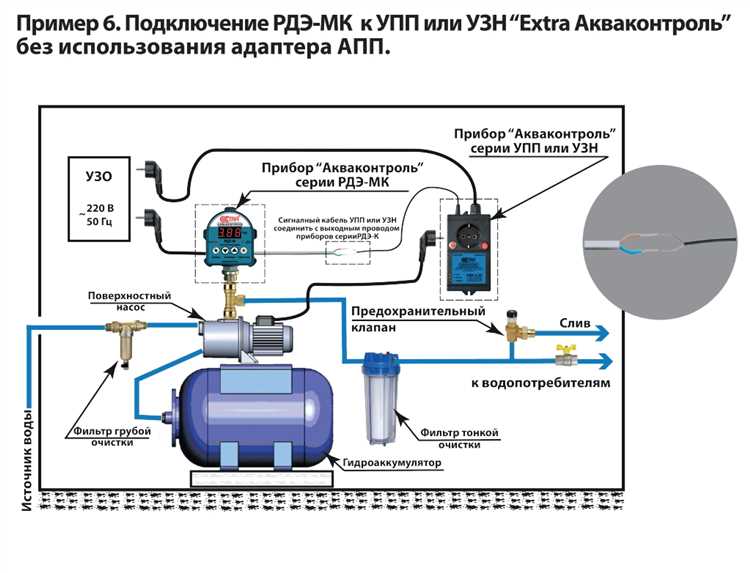

Определение места установки реле давления в системе
Реле давления должно устанавливаться в точке, где обеспечивается стабильное и точное измерение давления воды. Оптимальное место – рядом с гидроаккумулятором, на напорной линии между насосом и баком, но до всех потребителей. Это исключает ложные срабатывания из-за локальных перепадов давления.
Подключение выполняется к латунному или металлическому тройнику, снабжённому манометром и возможностью слива. Диаметр подключения – чаще всего 1/4 дюйма, реже 1/8 дюйма. Использование пластиковых фитингов нежелательно – возможны утечки из-за вибрации и давления.
Расстояние от насоса до реле не должно превышать 1–1,5 метра. При увеличении длины трубопровода возрастает инерционность системы, снижается точность отклика. При установке после обратного клапана возможны некорректные замеры – реле «не видит» давления в баке.
Если используется скважинный насос, реле часто монтируется в кессоне или в доме, в зависимости от доступности и требований к обслуживанию. В любом случае исключается попадание конденсата или влаги внутрь реле – требуется монтаж в сухом и защищённом месте.
Пошаговое отключение насоса и подготовка к монтажу
Отключите питание насоса, обесточив автоматический выключатель, питающий гидрофор или станцию. Проверьте отсутствие напряжения мультиметром на клеммах питания, чтобы исключить случайное включение.
Перекройте подачу воды, закрыв запорный вентиль на входе в насос. Если система включает обратный клапан, убедитесь в его герметичности – отсутствие протечки важно для дальнейшего демонтажа.
Сбросьте давление в системе. Для этого откройте ближайший к насосу кран и дождитесь прекращения подачи воды. Если насос оборудован гидроаккумулятором, проверьте манометром уровень остаточного давления и при необходимости стравите воздух через золотник.
Открутите соединения на выходе и входе насоса с помощью разводного ключа. Используйте тряпку или емкость для сбора остатков воды из трубопровода. Следите за положением уплотнительных колец – они могут пригодиться при повторной сборке.
Осмотрите насос на наличие загрязнений и коррозии в точках подключения. Очистите резьбовые участки от старого герметика, ржавчины и отложений металлической щеткой. При необходимости замените фитинги или прокладки.
Подготовьте место для установки реле давления: убедитесь, что предусмотрен резьбовой отвод (обычно 1/4″ или 1/2″) на корпусе насоса либо рядом с ним. Если таковой отсутствует, установите тройник или переходник с возможностью подключения реле.

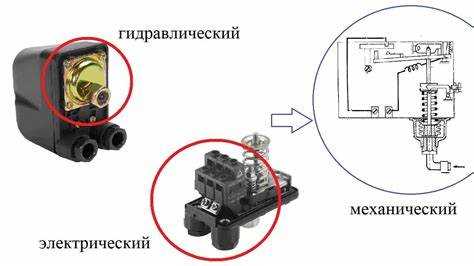

Подключение реле давления к трубопроводу и электрической сети
Перед монтажом реле давления необходимо отключить насос от питания и сбросить давление в системе. Реле устанавливается на участок трубопровода после гидроаккумулятора, ближе к насосной станции. Присоединение осуществляется через штуцер с наружной резьбой, обычно 1/4 или 1/2 дюйма. Герметизацию соединения обеспечивают с помощью ФУМ-ленты или пасты с паклей.
При выборе места подключения важно обеспечить вертикальное положение реле – это влияет на точность срабатывания. В месте установки не должно быть вибраций и резких перепадов температуры. Если используется тройник, он должен быть из того же материала, что и трубопровод, с минимальным числом переходников.

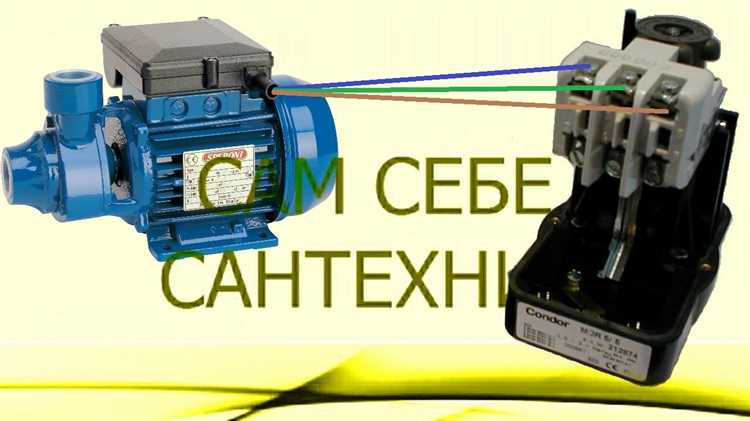

Для подключения к электрической сети потребуется 3-жильный медный кабель с сечением не менее 1,5 мм². Контакты реле помечены как «L» (фаза), «N» (ноль) и «PE» (земля). Фазный провод от источника питания подводится к входу реле, выход соединяется с фазой насоса. Ноль и заземление проходят напрямую, без разрыва.
Контактные группы фиксируются винтовыми зажимами. Не допускается ослабление клемм – это ведет к нагреву и возможному пробою. После монтажа необходимо вручную проверить замыкание контактов при изменении давления – это делается путём нажатия на поршень реле через дренажный штуцер (если он предусмотрен).
Настройка порогов включения и отключения реле
Для корректной работы реле давления важно точно задать давление срабатывания и отключения. Это обеспечивает стабильную работу насоса и защиту системы от гидроударов и перегрузок.
- Определите рабочий диапазон давления вашей системы. Обычно включение насоса происходит при падении давления до 1,5–2,0 бар, а отключение – при достижении 3,0–4,0 бар. Значения зависят от типа насосного оборудования и характеристик трубопровода.
- Используйте регулируемый винт или гайку на корпусе реле для установки порога включения. Поворачивая регулировочный элемент по часовой стрелке, повышаете давление включения, против часовой – снижаете.
- Порог отключения настраивается отдельным винтом и обычно ставится выше порога включения минимум на 0,5–1,0 бар. Это минимизирует количество включений и продлевает ресурс насоса.
- Проверяйте настройки с помощью манометра, подключенного к системе. Медленно меняйте давление, наблюдая за срабатыванием реле. Погрешность не должна превышать ±0,1 бар.
- Учитывайте температурный режим работы, так как он влияет на давление в системе. Настройки следует проверять в условиях, близких к эксплуатационным.
- Для систем с частыми пусками рекомендуется устанавливать минимально возможный гистерезис (разницу между включением и отключением), но не менее 0,3 бара, чтобы избежать быстрого износа реле и насоса.
Регулярно контролируйте корректность настроек и состояние контактов реле. Небольшие отклонения в порогах могут привести к нарушению стабильности давления и преждевременному износу оборудования.
Проверка герметичности соединений и первых запусков
После монтажа реле давления и подключения к насосу необходимо провести тщательную проверку всех соединений. Для этого следует перекрыть подачу воды и визуально осмотреть места соединений на предмет видимых протечек. Затем включить подачу воды и выдержать давление в системе около 1,5 раза выше рабочего, рекомендованного для реле, примерно 3–5 минут. В случае подтекания следует затянуть крепления с помощью подходящего инструмента – например, разводного ключа или газового ключа, не применяя чрезмерных усилий, чтобы избежать повреждения резьбы.
При отсутствии протечек переходим к первому запуску. Насос включают без нагрузки, подключив реле давления к электропитанию. Реле должно автоматически отключить насос при достижении верхнего порога давления, установленного на устройстве (обычно 2–3 бар). Важно контролировать показатели манометра и скорость набора давления. Если давление растет слишком быстро или насос не отключается, стоит проверить правильность подключения реле и отсутствие засоров в трубах.
Во время первого запуска нужно проверить работу гидроаккумулятора, если он присутствует. Объем воды в мембране должен соответствовать техническим требованиям – обычно это 30% от общего объема бака. Если давление в мембране ниже нормы, возможны гидравлические удары или частые включения насоса, что негативно влияет на срок службы оборудования.
Завершающим этапом проверки является повторный осмотр всех соединений после полного цикла работы насоса – включения и отключения реле давления. Любые обнаруженные микроподтеки требуют немедленного устранения, иначе возможно повреждение оборудования и снижение эффективности системы.
Решение типовых проблем при подключении и настройке
Чаще всего ошибки возникают из-за неправильного подключения реле давления или неверной калибровки настроек. Ниже приведены конкретные рекомендации по устранению распространённых проблем.
- Насос не запускается при достижении давления:
- Проверьте правильность подключения к клеммам «Насос» и «Питание». Перепутанные клеммы блокируют запуск.
- Убедитесь, что реле подключено к источнику питания нужного напряжения (220 В или 12 В) в соответствии с технической документацией.
- Измерьте давление на входе датчика с помощью манометра. Если давление ниже установленного порога, реле не подаст команду на включение.
- Отрегулируйте уставку включения реле по инструкции, обычно она выставляется вращением винта регулировки на корпусе.
- Насос не отключается при достижении максимального давления:
- Проверьте целостность мембраны внутри реле давления – повреждённая мембрана не реагирует на перепад давления.
- Проверьте состояние контактов реле – при заедании контактов насос будет работать непрерывно.
- Настройте уставку отключения, контролируя показания манометра и корректируя положение регулировочного винта.
- Если реле имеет пружинный механизм, убедитесь, что пружина не ослаблена или не повреждена.
- Пульсация или нестабильная работа насоса:
- Проверьте герметичность соединений и отсутствие воздушных пробок в системе, так как это влияет на точность срабатывания реле.
- Установите дополнительный ресивер или гидроаккумулятор для сглаживания перепадов давления.
- При наличии вибраций закрепите датчик жёстко, используя уплотнительные прокладки для уменьшения воздействия колебаний.
- Обратите внимание на правильность монтажа датчика – он должен располагаться в месте, где давление максимально стабильно.
- Реле постоянно срабатывает при отсутствии нагрузки:
- Проверьте отсутствие утечек воды в системе – падение давления приводит к частым срабатываниям.
- Откалибруйте чувствительность реле, уменьшая диапазон срабатывания, если это предусмотрено моделью.
- Избегайте установки реле на трубопроводах с сильными гидроударами без гасителей пульсаций.
- Регулярно очищайте фильтр на входе насоса – засорённый фильтр снижает давление и вызывает ложные срабатывания.
- Реле давления не реагирует на изменения давления:
- Проверьте правильность подключения электрической цепи и отсутствие повреждений проводов.
- Измерьте сопротивление катушки реле – при коротком замыкании или обрыве реле работать не будет.
- Проверьте отсутствие коррозии или загрязнений в месте установки датчика.
- Периодически проверяйте техническое состояние реле, выполняйте профилактическую очистку и замену изношенных деталей.
Вопрос-ответ:
Как правильно выбрать реле давления для подключения к насосу?
Выбор реле давления зависит от параметров вашего насоса и системы водоснабжения. Нужно учитывать максимальное и минимальное давление, при котором должен работать насос, а также тип жидкости, с которой работает насос. Рекомендуется подбирать реле с диапазоном давления, соответствующим характеристикам системы, чтобы избежать частых включений и отключений оборудования.
Какие инструменты и материалы нужны для самостоятельного подключения реле давления к насосу?
Для установки реле давления понадобятся: гаечные ключи для подключения фитингов, отвертки для крепления, уплотнительная лента или фум-лента для герметизации резьбовых соединений, электрические провода для подключения к сети и сам реле давления. Кроме того, может понадобиться мультиметр для проверки электрических соединений и переходники, если размеры соединений не совпадают.
Как подключить электрические провода к реле давления и обеспечить безопасность?
Перед началом работы нужно отключить питание насосной станции. Подключение проводов выполняется согласно схеме, указанной на корпусе реле. Обычно есть клеммы для фазы, нуля и заземления. Важно надежно закрепить проводники и проверить отсутствие оголенных участков. После подключения рекомендуется проверить систему на отсутствие короткого замыкания и правильно ли срабатывает реле при изменении давления.
Что делать, если насос не отключается при достижении установленного давления на реле?
Если насос продолжает работать при достижении заданного давления, возможно, неправильно настроено реле или возникла неисправность. Следует проверить настройку уставок давления на самом реле и при необходимости подкорректировать их. Также стоит проверить, не заедают ли механические части реле и правильно ли подключены провода. Если проблема сохраняется, возможно, реле вышло из строя и требует замены.
Какие ошибки часто совершают при самостоятельном подключении реле давления к насосу?
Распространенные ошибки включают неправильное подключение электрических проводов, недостаточную герметизацию резьбовых соединений, что приводит к утечкам, и неправильную настройку уставок давления. Также некоторые забывают отключить питание перед работой, что опасно для здоровья и оборудования. Еще одна ошибка — использование неподходящего реле по техническим параметрам, что приводит к быстрому износу и сбоям в работе насоса.
Как правильно подключить реле давления к насосу, чтобы избежать срабатывания при малом давлении?
Для корректного подключения реле давления необходимо внимательно ознакомиться с технической документацией устройства и насоса. Сначала следует обесточить насос и систему. Подключение реле обычно происходит параллельно с электродвигателем насоса через клеммы, указанные на корпусе реле. Важно установить давление срабатывания реле в соответствии с рекомендациями производителя насоса и характеристиками системы водоснабжения. Для этого регулировочные винты на реле настраивают так, чтобы насос включался при падении давления до минимального уровня и отключался при достижении нужного максимума. Неправильная настройка приведет к частым срабатываниям и преждевременному износу оборудования. Также при монтаже стоит проверить герметичность соединений и отсутствие утечек, чтобы давление было стабильным.
