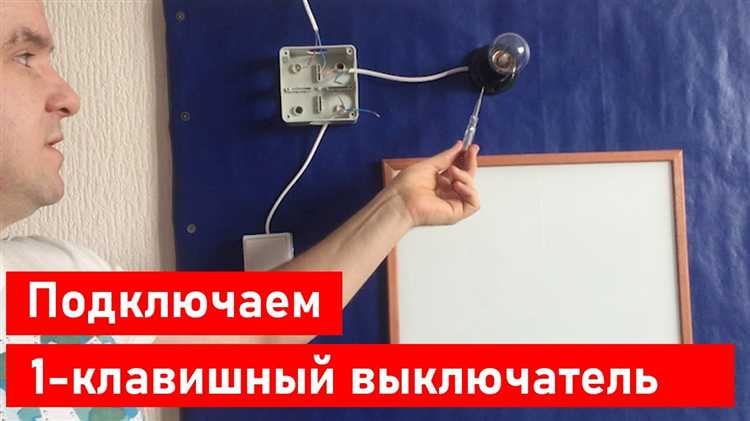

Как подсоединить накладной выключатель одноклавишный

Одноклавишный накладной выключатель применяется для управления одной группой осветительных приборов и устанавливается без встраивания в стену. Это делает его удобным решением для помещений с готовым ремонтом, деревянных домов, а также временных построек. Монтаж осуществляется на поверхность стены, чаще всего на саморезы, с подводом кабеля по внешней проводке в гофре или кабель-канале.

Перед подключением необходимо убедиться в наличии двухжильного кабеля: фаза и нагрузка. Нулевая жила к выключателю не подводится – она соединяется напрямую с осветительным прибором. Фазный провод всегда разрывается через выключатель, что исключает возможность случайного поражения током при замене ламп.

Для подключения открутите корпус выключателя, обозначьте клеммы: одна – входная фаза (L), другая – выход на нагрузку (стрелка или L1). Зачистите провода на 7–10 мм, затяните в соответствующих клеммах и зафиксируйте корпус. Важно: подключение должно выполняться только при отключенном питании. После монтажа проверьте корректность работы с помощью индикаторной отвёртки и тестового включения освещения.

При работе с алюминиевыми проводами рекомендуется использовать клеммники с пружинным зажимом (WAGO), чтобы избежать ослабления контакта со временем. Если кабель медный, подойдут винтовые зажимы, но с обязательным протяжением через несколько дней после установки.

Выбор подходящего места для установки накладного выключателя

Высота установки: оптимальной считается высота 90–100 см от чистового пола до центра клавиши. Это обеспечивает удобный доступ взрослым пользователям без необходимости наклоняться или тянуться. Для детских комнат допустимо снижение до 70–80 см.

Расположение относительно дверей: выключатель устанавливается со стороны дверной ручки, на расстоянии 10–15 см от косяка. Это предотвращает перекрытие доступа к выключателю открывающейся дверью и облегчает включение света при входе в помещение.

Избегание препятствий: место должно быть свободно от труб, розеток, декоративных элементов и мебели. Недопустимо размещение над радиаторами и вблизи влажных зон (раковин, ванн).

Кабельный маршрут: при выборе места учитывается возможность проложить кабель открытым способом по стене. Выключатель должен располагаться в пределах досягаемости от основного питающего кабеля без необходимости прокладывать длинные участки проводки.

Освещённость и логика управления: выключатель устанавливают ближе к входу, чтобы избежать передвижения в темноте. Если помещение имеет несколько входов, целесообразно использовать проходные схемы или групповые выключатели.

Материал основания: поверхность должна быть ровной, прочной, способной выдержать крепление саморезами или дюбелями. Гипсокартонные перегородки требуют дополнительных закладных или анкеров.

Определение типа проводки и схемы подключения

Перед подключением одноклавишного накладного выключателя необходимо определить тип проводки: скрытая или открытая. В квартирах с бетонными стенами чаще используется скрытая проводка, в деревянных домах – открытая с прокладкой кабеля в гофре или кабель-канале.

Далее нужно установить количество проводов в распределительной коробке. Если обнаружены два провода – это старая двухпроводная система без заземления. В этом случае один из них – фазный, второй – нулевой. При наличии трёх проводов можно говорить о системе с заземлением: фаза, ноль и защитный провод (PE).

Определите фазный провод с помощью индикаторной отвертки: при касании к фазе она загорается. Проверку проводите только при отключённой нагрузке и соблюдении всех мер безопасности.

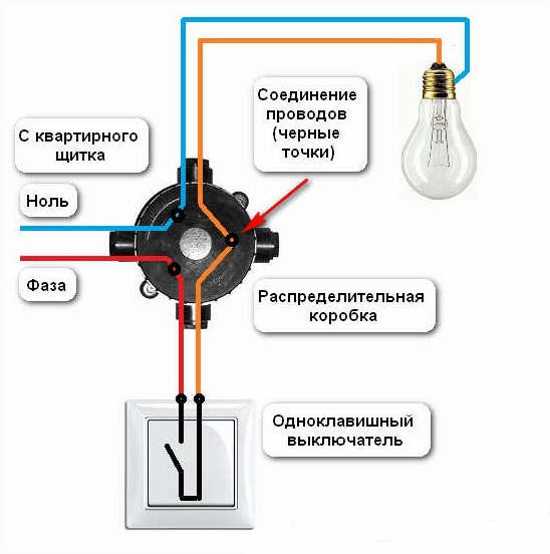

Для одноклавишного выключателя используется простая схема разрыва фазного провода. Ноль напрямую идёт к осветительному прибору, фаза через выключатель:

При наличии заземляющего провода он подключается к корпусу светильника, если это предусмотрено конструкцией. К выключателю провод PE не подключается.

Подготовка поверхности и крепление корпуса выключателя

Перед установкой накладного выключателя убедитесь, что поверхность стены ровная, сухая и очищена от пыли. Неровности более 2 мм на участке крепления могут привести к деформации корпуса и перекосу механизма. Если стена выполнена из бетона или кирпича, рекомендуется предварительно нанести разметку и использовать перфоратор с буром диаметром 6 мм для сверления отверстий под дюбели.

Разметку выполняйте с учетом вертикального выравнивания. Для этого используйте уровень или лазерную линию. Центр корпуса выключателя должен находиться на высоте 90–100 см от пола – это стандартная эргономическая высота. После разметки просверлите два отверстия на расстоянии, соответствующем крепежным точкам корпуса выключателя. Вставьте пластиковые дюбели и удалите пыль из отверстий с помощью пылесоса или щетки.

Корпус выключателя прикладывается к стене и фиксируется саморезами с потайной головкой. Не допускается использование универсальных клеев или двухстороннего скотча – это снижает надежность крепления и усложняет доступ к контактам при обслуживании. Затягивайте винты равномерно, избегая перекоса. После установки корпуса проверьте его неподвижность и герметичность прилегания к поверхности, особенно при монтаже в помещениях с повышенной влажностью.

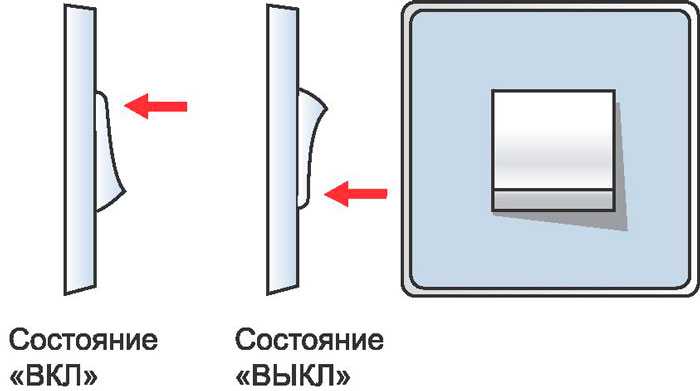

Обесточивание сети и проверка отсутствия напряжения

Перед началом подключения одноклавишного накладного выключателя необходимо полностью отключить питание на участке проводки, с которым предстоит работать. Отключение автомата в щитке – обязательное условие. Если неизвестно, какой автомат отвечает за нужную линию, отключаются все вводные автоматы.

После обесточивания проводится проверка отсутствия напряжения. Недопустимо полагаться на индикаторную отвёртку с неоновой лампой – её показания ненадёжны. Используйте бесконтактный индикатор напряжения с чувствительностью от 90 до 250 В или двухполюсный указатель напряжения.

Проверка осуществляется поочерёдно на всех жилах: фазе, нуле и заземлении. Убедитесь, что на участке нет остаточного напряжения – это особенно важно при использовании УЗО. При использовании указателя с батарейным питанием предварительно проверяется его работоспособность на заведомо подающем напряжение участке.

Если выключатель монтируется на кабель, подключённый через распределительную коробку, необходимо убедиться в отсутствии напряжения как на кабеле, так и в самой коробке, поскольку возможны ошибки в расключении. Только после полной уверенности в безопасности можно приступать к демонтажу старого оборудования или зачистке жил.

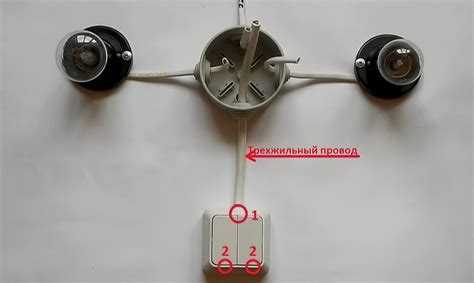

Зачистка проводов и подсоединение к клеммам выключателя

Для подключения одноклавишного накладного выключателя необходимо зачистить изоляцию с проводов на длину 10–12 мм. Используйте бокорезы или стриппер, избегая повреждения медных или алюминиевых жил. Повреждённый металл теряет механическую прочность и может вызвать перегрев в месте соединения.

Провода перед подключением должны быть прямыми, без изгибов. Если используется многожильный кабель, каждую жилу нужно скрутить и при необходимости установить наконечник НШВИ соответствующего сечения.

На выключателе одна клемма предназначена для фазного провода, вторая – для провода, идущего к нагрузке. Клеммы бывают винтовыми и самозажимными. При винтовом соединении провод вставляется до упора и надёжно зажимается отвёрткой. Усилие должно быть достаточным, чтобы исключить люфт, но без деформации жилы. В самозажимных клеммах провод вставляется до щелчка – фиксатор должен полностью захватить жилу.

Перед окончательной сборкой корпуса выключателя следует проверить прочность фиксации каждого провода, слегка потянув за него. Наличие люфта недопустимо – это сигнал к повторной установке. После подсоединения проверьте отсутствие касания оголённых участков провода к металлическим частям корпуса или другим проводникам.

Сборка выключателя и проверка надёжности соединений

Перед сборкой необходимо убедиться, что провода правильно подготовлены: оголённая длина жил должна составлять 8–10 мм, изоляция аккуратно срезана без повреждений жилы. Для одноклавишного накладного выключателя чаще используются клеммные зажимы или винтовые крепления.

• Вставьте провод в клемму до упора, убедитесь, что жилы не торчат за пределы зажима.
• Затяните винт с усилием, обеспечивающим надёжный контакт, но без риска повредить жилу (обычно 0,4–0,6 Н·м).
• Проверьте отсутствие люфта и шатания провода после затяжки.

После подключения всех проводов и сборки корпуса выключателя выполните контрольные действия:

1. Проверьте механическую фиксацию клавиши – она должна плавно нажиматься без заеданий.
2. Измерьте сопротивление контактов мультиметром в режиме омметра; значение должно быть максимально низким (порядка нескольких миллиом), без прерывистых изменений.
3. Осмотрите места соединений на наличие видимых дефектов: искривление жил, окисление, повреждение изоляции.
4. При возможности проведите испытание под нагрузкой – подключите выключатель к освещению и проверьте стабильность работы без нагрева контактов.

Надёжность соединений напрямую зависит от правильной зачистки проводов и адекватного усилия затяжки. Рекомендуется использовать контрольный инструмент – динамометрический отвёртку для соблюдения рекомендуемого момента.

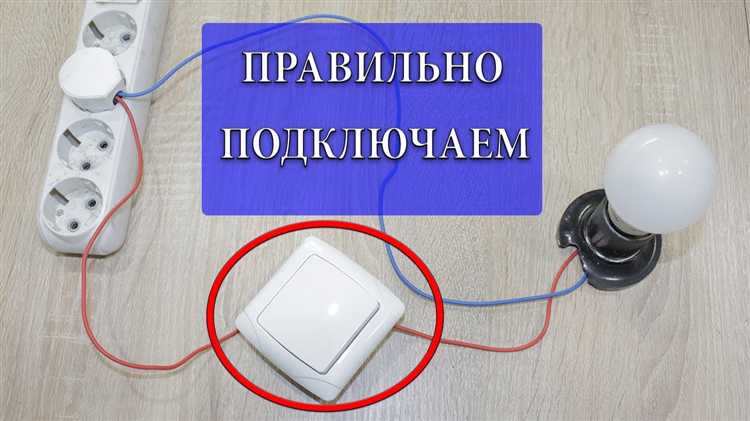

Включение питания и тестирование работы выключателя

После монтажа одноклавишного накладного выключателя необходимо включить питание на распределительном щите, убедившись, что автоматический выключатель исправен и соответствует нагрузке. Перед подачей напряжения проверьте надежность крепления всех проводов и отсутствие оголенных жил.

Подключите тестер или мультиметр к выходным клеммам выключателя для контроля напряжения. При включении клавиши должно появиться напряжение 220 В на выходе, а при выключении – отсутствовать. При отсутствии напряжения проверьте правильность подключения фазного провода и исправность самого устройства.

Для дополнительной проверки подключите нагрузку (лампу или другое осветительное устройство). Нажмите клавишу: свет должен включиться без мерцания и с задержкой не более 0,1 секунды. Если нагрузка не включается или возникают перебои, отключите питание и проверьте соединения и целостность выключателя.

Обязательно используйте изолированные инструменты и соблюдайте меры безопасности при работе с электричеством. Завершив проверку, убедитесь в отсутствии искрения и нагрева корпуса выключателя при работе в течение 5–10 минут.

Вопрос-ответ:

Как правильно определить фазный и нулевой провод перед подключением одноклавишного накладного выключателя?

Для начала важно выключить электричество в распределительном щите. Затем с помощью индикаторной отвертки или мультиметра можно определить фазный провод — он будет подавать напряжение, а нулевой — нет. Обычно фазный провод имеет цветовую маркировку коричневого или красного цвета, а нулевой — синего. После проверки можно приступать к подключению, соблюдая полярность для безопасности и корректной работы выключателя.

Можно ли подключить одноклавишный накладной выключатель самостоятельно без вызова электрика?

Если вы обладаете базовыми знаниями по электробезопасности и умеете работать с инструментами, подключение простого одноклавишного выключателя вполне под силу самостоятельно. Однако перед началом работы нужно полностью отключить питание и убедиться, что вы понимаете схему подключения. В противном случае лучше обратиться к специалисту, чтобы избежать ошибок, которые могут привести к короткому замыканию или поражению электрическим током.

Какие инструменты и материалы необходимы для подключения одноклавишного накладного выключателя?

Для работы потребуются отвертка с изолированной ручкой, тестер или индикаторная отвертка для проверки наличия напряжения, изолента и, возможно, нож или стриппер для зачистки проводов. Сам выключатель должен быть совместим с типом проводки и иметь крепежи для надежного монтажа на стену. Желательно также иметь перчатки для дополнительной безопасности во время работы.

Какие ошибки чаще всего допускают при подключении одноклавишного накладного выключателя и как их избежать?

Одна из самых распространённых ошибок — неправильное подключение фазного и нулевого проводов, что может привести к тому, что выключатель не будет разрывать фазу, а ноль, что небезопасно. Также часто забывают отключить питание перед работой, что опасно для здоровья. Нельзя использовать повреждённые провода или крепить выключатель с чрезмерным усилием, чтобы не повредить корпус. Чтобы избежать проблем, необходимо тщательно проверять схему, соблюдать технику безопасности и следовать инструкции производителя.
