Конденсаторы в блоках питания способны сохранять электрический заряд длительное время после отключения устройства от сети. Напряжение на электролитических конденсаторах может достигать нескольких сотен вольт, что представляет опасность поражения электрическим током даже при отключённом питании. Чтобы исключить риск травм и повреждения оборудования, необходимо строго соблюдать последовательность действий при разрядке.
Перед началом работы обязательно проверьте мультиметром остаточное напряжение на конденсаторе. При наличии значительного потенциала используйте изолированные инструменты и соблюдайте меры индивидуальной защиты. После разрядки повторно замерьте напряжение, чтобы убедиться в полном устранении заряда. Только после этого можно приступать к дальнейшему обслуживанию или ремонту блока питания.

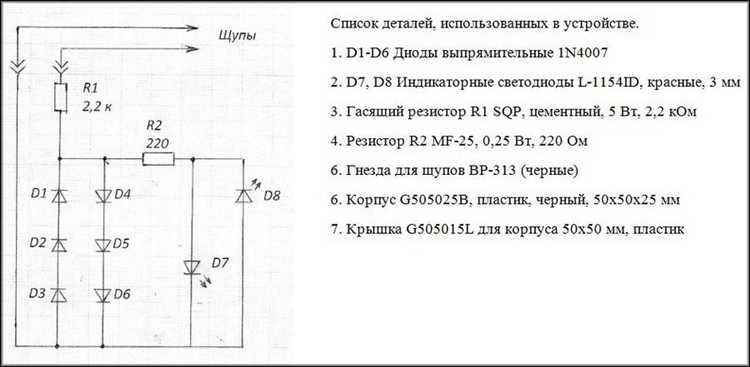

Почему необходимо разряжать конденсаторы перед работой с блоком питания
Конденсаторы в блоках питания способны удерживать значительный заряд даже после отключения устройства от сети. Напряжение на них может достигать сотен вольт, что создает опасность электрического удара.
- Высокое напряжение на конденсаторах сохраняется в течение длительного времени – от нескольких минут до часов, в зависимости от ёмкости и схемы зарядки.
- Электростатический разряд конденсатора может вывести из строя чувствительные микросхемы и контроллеры, увеличивая расходы на ремонт.
Рекомендации по безопасности:
- Перед началом работы необходимо измерить напряжение на конденсаторах мультиметром.
- Обязательно проверять отсутствие напряжения после разряда перед касанием компонентов блока питания.
Соблюдение этих мер значительно снижает риск травм и повреждения техники при ремонте или диагностике блоков питания.

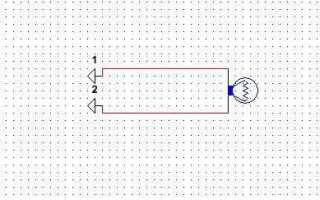

Инструменты и материалы для безопасного разряда конденсаторов
Мультиметр с функцией измерения напряжения постоянного тока необходим для контроля степени разряда. Он помогает убедиться, что напряжение на конденсаторе снизилось до безопасного уровня (обычно менее 5 В). Также пригодится тестер или омметр для проверки резистора перед использованием, чтобы исключить повреждения.
Резервным средством контроля служит электростатический разрядник или специализированный прибор для разряда конденсаторов, если он есть в наличии. Для организации рабочего пространства необходима негорючая, устойчивая поверхность, свободная от проводящих материалов.

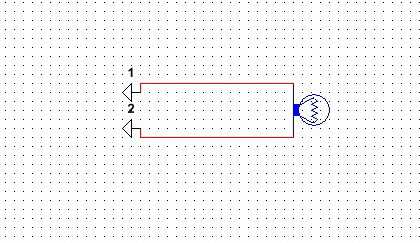

Пошаговая инструкция по разряду крупных электролитических конденсаторов
Шаг 1. Отключите устройство от сети и убедитесь, что питание полностью выключено. Не приступайте к работе, пока не будете уверены в отсутствии напряжения на входе блока питания.
Шаг 2. Используйте мультиметр с функцией измерения постоянного напряжения для проверки остаточного заряда на клеммах конденсатора. Запишите измеренное напряжение для контроля.
Шаг 3. Подготовьте резистор с сопротивлением от 10 кОм до 47 кОм и мощностью не менее 2 Вт. Такие параметры обеспечат безопасный ток разряда и предотвратят перегрев резистора.
Шаг 5. После первичного разряда проверьте напряжение на конденсаторе мультиметром. Если оно выше 5 В, повторите процедуру подключения резистора.
Внимание: Никогда не коротите конденсатор напрямую без предварительного разряда через резистор – это вызовет искру и может повредить устройство или привести к травме.
Шаг 7. По завершении разряда снимите резистор и сделайте финальную проверку напряжения мультиметром. Конденсатор считается безопасно разряженным, если напряжение менее 1 В.

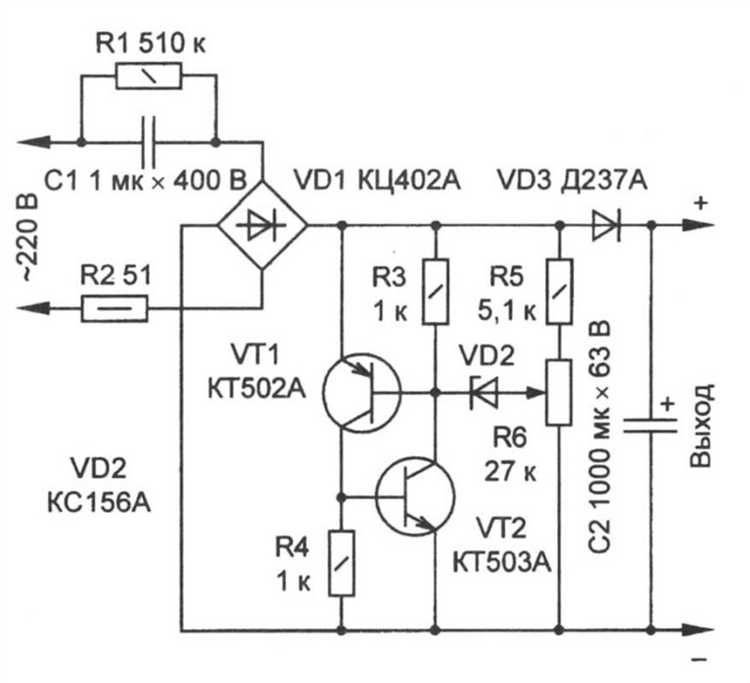

Как проверить, полностью ли разрядился конденсатор мультиметром
Для точной проверки состояния разрядки конденсатора используйте цифровой мультиметр с функцией измерения постоянного напряжения (DCV). Сначала отключите конденсатор от схемы, чтобы исключить влияние других элементов. Затем установите мультиметр на измерение напряжения постоянного тока в диапазоне от 20 до 200 В.
Также можно проверить с помощью режима измерения сопротивления (Ом). При подключении мультиметра в этот режим, стрелка или значение на дисплее сначала покажут низкое сопротивление, которое быстро растет, подтверждая процесс разряда. Если сопротивление стабильно высокое (миллиомы и выше), заряд отсутствует.
Важно не пренебрегать временем выдержки: измерение следует проводить не менее 5 секунд для правильной оценки. При необходимости повторите процедуру через несколько минут после дополнительной разрядки для контроля результата.

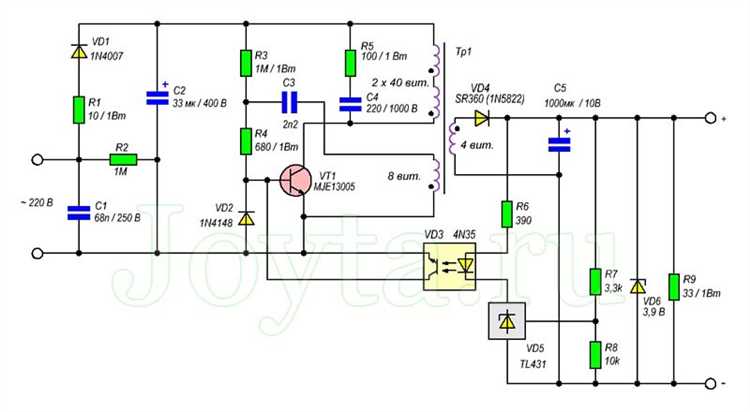

Меры предосторожности при работе с конденсаторами под высоким напряжением
Перед началом работы необходимо проверить напряжение на конденсаторе мультиметром с функцией измерения напряжения постоянного тока. Напряжение выше 50 В уже представляет опасность для жизни.
Используйте изолированные инструменты с минимальной длиной ручек 15 см, чтобы избежать случайного контакта с токоведущими частями. Руки должны быть сухими, рабочее место – обезжирено и очищено от металлических предметов.
Для разряда конденсаторов применяйте резисторы с сопротивлением от 10 кОм и мощностью не менее 2 Вт. Не допускайте прямого короткого замыкания, так как это может привести к искрению и повреждению конденсатора.
После разряда подождите не менее 30 секунд и измерьте напряжение повторно. Если оно не снизилось до безопасного уровня (меньше 5 В), повторите процедуру разряда.
При работе с конденсаторами в блоках питания учитывайте их ёмкость – конденсаторы свыше 100 мкФ способны сохранять опасный заряд долгое время. Всегда следите за маркировкой и технической документацией.
Используйте защитные очки и перчатки из резины с классом изоляции не ниже 1000 В. Это уменьшит риск травм при случайном пробое диэлектрика.
Никогда не работайте с конденсаторами в условиях повышенной влажности или на металлических поверхностях, чтобы избежать короткого замыкания и поражения током.
Способы предотвращения повторного заряда конденсаторов после разряда
Кроме резисторов, используют активные схемы с транзисторами и диодами, которые замыкают цепь разряда только при отключенном источнике питания, исключая возможность накопления заряда при подаче напряжения.
Еще один метод – применение варисторов или термисторов, которые при отключении питания снижают сопротивление и обеспечивают быстрый сброс заряда, предотвращая остаточные напряжения.
Важно учитывать характеристики самого конденсатора: электролитические конденсаторы с большими емкостями требуют более низкоомных разрядников для быстрого снижения напряжения. Для безопасности минимальное время разряда должно составлять не более нескольких секунд после отключения питания.
Для обеспечения устойчивости и надежности схемы рекомендуется проверять наличие остаточного напряжения мультиметром не менее двух раз с интервалом 1–2 минуты после разряда, особенно в устройствах с высоким уровнем энергоемкости конденсаторов.
Вопрос-ответ:
Почему опасно разряжать конденсатор в блоке питания без специальных средств?
Конденсаторы в блоках питания могут сохранять высокий электрический заряд даже после отключения устройства от сети. Если прикоснуться к выводам конденсатора без защиты, можно получить удар током, который способен вызвать травму. Кроме того, резкий разряд без контроля может повредить сам компонент или окружающие детали схемы.
Какие инструменты подходят для безопасного разряда конденсатора в домашних условиях?
Для разряда обычно используют резистор с высоким сопротивлением (например, 10 кОм, мощностью около 2 ватт). Подключая его к выводам конденсатора, заряд постепенно уходит без резких всплесков тока. Также можно применять специальные тестеры с функцией разряда или пластиковые отвертки с изолированной ручкой для проверки, но резистор остаётся самым надёжным способом.
Как правильно проверить, что конденсатор полностью разряжен?
После подключения резистора к выводам конденсатора нужно подождать несколько минут, чтобы заряд уменьшился. Затем мультиметром в режиме измерения напряжения измеряют потенциал на выводах. Если напряжение близко к нулю, конденсатор можно считать безопасно разряженным. Проверку стоит повторять несколько раз, так как конденсатор может держать остаточный заряд.
Можно ли использовать короткое замыкание для быстрого разряда конденсатора?
Не рекомендуется. Короткое замыкание приводит к сильному току, который может повредить конденсатор, вызвать искры, а также повредить компоненты блока питания или вызвать возгорание. Такой метод опасен и для человека — возможен удар током или ожоги. Лучше применять резистор, чтобы обеспечить плавный и контролируемый разряд.
Как избежать повторной зарядки конденсатора при ремонте блока питания?
После разряда важно не допускать попадания напряжения обратно на конденсатор. Для этого перед началом работ отключают устройство от сети и дают конденсатору полностью разрядиться. Если работа длительная, иногда рекомендуют параллельно конденсатору установить временный разрядный резистор или использовать изолирующие инструменты, чтобы избежать случайного контакта с напряжением.
Почему нужно разряжать конденсатор в блоке питания перед ремонтом?
Конденсаторы в блоках питания могут сохранять электрический заряд даже после отключения устройства от сети. Если не разрядить их, при прикосновении к контактам существует риск получить электрический удар, который может быть опасен для здоровья. Кроме того, оставшийся заряд способен повредить другие компоненты при ремонте. Поэтому перед началом работы с блоком питания всегда рекомендуется убедиться, что конденсатор полностью разряжен.
