На что влияет сечение провода

Сечение проводника оказывает непосредственное влияние на его способность проводить электрический ток и выделять тепло. Уменьшение сечения провода повышает его сопротивление, что приводит к увеличению потерь на нагрев. В то время как увеличение сечения позволяет снизить сопротивление и, соответственно, уменьшить потери энергии. Эта взаимосвязь критична при проектировании электрических сетей, поскольку неправильный выбор сечения может привести к перегреву проводников и даже их повреждению.

Чем больше сечение провода, тем легче проходит ток, что снижает вероятность его перегрева. Согласно закону Джоуля-Ленца, мощность, выделяемая на проводнике в виде тепла, прямо пропорциональна квадрату тока и сопротивлению провода. Это означает, что для проводников с меньшим сечением даже при относительно небольших токах возникает значительное тепло, что может вызвать короткое замыкание или даже возгорание.

Для определения оптимального сечения проводника необходимо учитывать не только силу тока, но и условия эксплуатации. Например, для длительных линий, где важна минимизация потерь, следует выбирать проводники большего сечения, чтобы обеспечить меньшие потери и повысить безопасность. В то же время, в местах с ограниченным пространством или при работе с малыми токами, можно использовать более тонкие провода, не опасаясь перегрева.

Чтобы избежать перегрева, важно правильно учитывать номинальные характеристики провода и условия его эксплуатации. Также стоит обратить внимание на тип материала проводника: медь проводит ток лучше, чем алюминий, что позволяет использовать провода с меньшим сечением при одинаковых токах.

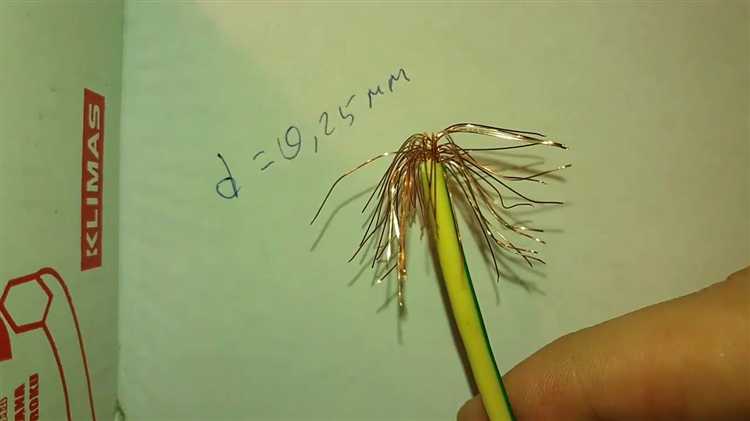

Как выбор сечения провода влияет на проводимость тока

Сечение провода напрямую связано с его проводимостью тока. Чем больше сечение, тем ниже сопротивление проводника, что позволяет току течь с меньшими потерями. Это объясняется тем, что ток представляет собой движение электронов через проводник, и чем больше его поперечное сечение, тем легче этим электронам проходить по материалу.

Основные факторы, которые определяют проводимость провода:

• Материал провода. Для медных проводов проводимость будет выше, чем для алюминиевых, при одинаковом сечении, поскольку медь обладает лучшей проводимостью.
• Сечение провода. Увеличение сечения провода уменьшает его сопротивление, что способствует более эффективному прохождению тока. Для медных проводов сечение 1 мм² обеспечивает сопротивление порядка 0,0175 Ом на метр, а для алюминиевых проводов – около 0,028 Ом.
• Температурные условия. Чем больше сечение, тем меньше вероятность перегрева провода, так как он способен безопасно проводить больший ток без чрезмерного повышения температуры.

Для правильного выбора сечения важно учитывать следующие рекомендации:

1. Расчет тока. Выбирайте сечение, исходя из максимальной силы тока, которую предполагается пропускать через провод. Например, для медного провода с сечением 1,5 мм² максимальный ток не должен превышать 10-12 ампер, а для провода с сечением 2,5 мм² – до 20 ампер.
2. Потери мощности. Использование слишком тонких проводов может привести к значительным потерям мощности из-за высокого сопротивления, что в свою очередь вызывает нагрев и риск перегрева. Поэтому выбор провода с соответствующим сечением помогает уменьшить потери и повысить безопасность.
3. Длина проводника. Чем длиннее провод, тем выше его сопротивление. Для длинных линий важно увеличивать сечение, чтобы компенсировать потери на сопротивлении. Например, для прокладки кабелей на большие расстояния часто используют провода с большим сечением, чтобы снизить падение напряжения.

Неправильный выбор сечения может привести к перегреву проводки, что является основной причиной коротких замыканий и других опасных ситуаций. Важно всегда ориентироваться на нормативы и расчетные данные для обеспечения надежности и безопасности электрической сети.

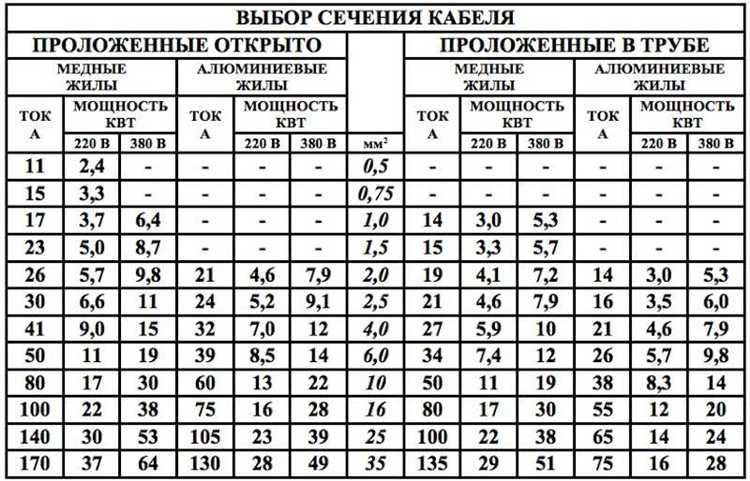

Влияние сечения на падение напряжения в электрической цепи

Сечение проводника напрямую влияет на величину падения напряжения, которое возникает в цепи при прохождении тока. Чем меньше сечение провода, тем выше сопротивление, и, соответственно, большее падение напряжения происходит на его участке. Это явление описывается законом Ома: напряжение на проводнике пропорционально его сопротивлению, которое зависит от длины провода и его сечения.

Для расчета падения напряжения используется формула: U = I * R, где I – ток в цепи, а R – сопротивление проводника. Сопротивление, в свою очередь, зависит от длины провода и его материала, а также от сечения: R = ρ * (L / S), где ρ – удельное сопротивление материала провода, L – длина проводника, S – его сечение. Чем меньше сечение, тем выше сопротивление, и, следовательно, большее падение напряжения.

Для минимизации потерь на падение напряжения важно правильно выбирать сечение проводников в зависимости от расстояния и силы тока. Например, для силовых линий, где токи достигают значительных значений, применяют проводники с большим сечением, что позволяет существенно снизить падение напряжения и улучшить эффективность передачи энергии. В бытовых проводах, где расстояния малы, допускаются меньшие сечения, однако важно помнить, что даже небольшие сечения могут привести к заметному падению напряжения на больших расстояниях или при высоких токах.

Рекомендуется следовать стандартам и расчетам для конкретных условий эксплуатации, чтобы избежать перегрева проводников, снижения качества работы оборудования и возможных аварийных ситуаций. Например, для электропроводки в жилых помещениях используют проводники с сечением не менее 1.5 мм² для освещения и 2.5 мм² для розеток, чтобы падение напряжения не превышало 3% от номинального значения.

При проектировании промышленных и энергетических объектов падение напряжения не должно превышать 5%, что требует использования проводников большего сечения. Также следует учитывать, что при увеличении тока (например, в случае включения мощных электроприборов) падение напряжения возрастает, что также необходимо учитывать при выборе сечения проводников.

Что происходит с проводом при недостаточном сечении для тока

Когда провод имеет слишком малое сечение относительно тока, который по нему проходит, возникает ряд негативных эффектов. Прежде всего, из-за сопротивления проводника происходит значительный нагрев. Чем меньше сечение, тем выше сопротивление для определённого тока. Это может привести к перегреву провода и, в худшем случае, его плавлению или даже возгоранию изоляции.

Нагрев возникает по закону Джоуля-Ленца, который гласит, что тепловая энергия, выделяющаяся в проводе, пропорциональна квадрату тока, умноженному на сопротивление. Малое сечение увеличивает сопротивление, что ведет к усиленному выделению тепла. Например, для тока в 10 А через провод с сечением 0,5 мм² выделяется значительно больше тепла, чем при том же токе через провод с сечением 2,5 мм².

Кроме того, повышенное сопротивление приводит к падению напряжения на проводе. Это может нарушить работу подключённых устройств, особенно если они требуют стабильного напряжения для нормальной работы. В итоге приборы могут работать нестабильно или вовсе выйти из строя.

Для предотвращения этих проблем необходимо правильно рассчитывать сечение проводников в зависимости от силы тока. Важно учитывать не только номинальные значения тока, но и возможные скачки нагрузки, продолжительность работы и условия эксплуатации. В частности, для бытовых цепей с током до 10-16 А часто используется провод с сечением 1,5–2,5 мм². Для более высоких нагрузок сечение должно быть увеличено.

Кроме того, следует учитывать, что избыточный нагрев может привести к снижению срока службы проводки, повреждению изоляции и созданию пожароопасных условий. Поэтому при проектировании электросетей нужно точно придерживаться рекомендаций по выбору сечения для разных видов нагрузок и не экономить на проводах, чтобы избежать потенциальных угроз безопасности.

Как сечение провода связано с его температурным режимом

Сечение провода напрямую влияет на его способность рассеивать теплоту, выделяющуюся в процессе прохождения тока. Чем больше сечение, тем меньше сопротивление провода, и, следовательно, меньше выделяемое тепло. Это особенно важно в электросетях и устройствах с высокими токовыми нагрузками, где перегрев может привести к повреждению проводки и снижению срока службы оборудования.

Для того чтобы снизить риск перегрева, следует правильно выбирать сечение провода в зависимости от максимального тока, который через него будет проходить. Например, провод сечением 1,5 мм² способен безопасно проводить ток до 10-15 ампер, в то время как для тока в 30 ампер необходимо использовать провод сечением не менее 6 мм². При этом важно учитывать материал провода: медные провода обладают меньшим сопротивлением и могут выдерживать большие токовые нагрузки, чем алюминиевые.

В условиях повышенных температур и длительных нагрузок важно учитывать тепловое расширение материала. Чем больше сечение, тем меньше вероятность перегрева и его последствий, таких как плавление изоляции или даже возгорание. Для снижения потерь мощности и увеличения срока службы проводки важно соблюдать баланс между сечением провода и его реальными эксплуатационными условиями.

Также стоит учитывать, что более толстые провода менее гибкие и требуют большего пространства для укладки. В этом контексте важно правильно спланировать проводку, чтобы избежать перегрева из-за недостаточной вентиляции или неправильного размещения проводов.

Как правильно рассчитать сечение провода для предотвращения перегрева

Для предотвращения перегрева провода важно правильно рассчитывать его сечение в зависимости от величины тока, который через него будет проходить. Неверный выбор сечения может привести к потере энергии, перегреву и, как следствие, пожару. Рассмотрим ключевые аспекты расчета.

Основные факторы, влияющие на выбор сечения:

• Сила тока: Прямо пропорциональна сечению проводника. Чем выше ток, тем больше должно быть сечение.
• Материал провода: Для меди сечение будет меньшим по сравнению с алюминиевым проводом при одинаковой силе тока, так как медь проводит ток лучше.
• Температурный режим: Чем выше температура окружающей среды, тем больше сечение должно быть, чтобы избежать перегрева.
• Длина проводки: На длинных участках из-за сопротивления проводника возникает дополнительное тепло, что также требует увеличения сечения.

Для расчетов используется правило: максимальный ток для проводника с определенным сечением не должен превышать допустимого значения, которое указано в нормативных документах. Для медного провода стандартные значения таковы:

• 1 мм² – 7-10 А
• 2 мм² – 15-20 А
• 4 мм² – 25-35 А
• 6 мм² – 35-50 А

Чтобы избежать перегрева, стоит также учитывать следующие рекомендации:

1. При установке проводки в трубах или закрытых каналах: Увеличьте сечение на 10-15% по сравнению с открытым монтажом, так как тепло будет хуже рассеивается.
2. Если проводка проходит через много соединений: Увеличьте сечение, так как каждый контакт добавляет сопротивление, что ведет к дополнительному нагреву.
3. Для защиты от перегрева: Используйте автоматические выключатели или предохранители, которые отключат ток при превышении безопасных значений.

Определяя сечение, не забывайте учитывать как стандартные нормы, так и особенности конкретного применения проводки. Это поможет не только предотвратить перегрев, но и продлить срок службы оборудования и снизить риск аварийных ситуаций.

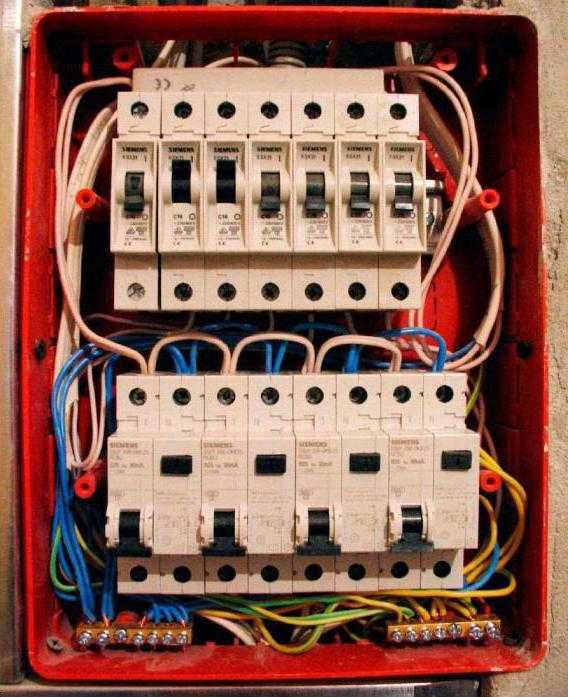

Как выбрать сечение провода для различных типов нагрузок

Выбор сечения провода для электрических цепей напрямую зависит от мощности подключаемых устройств, их типа и режима работы. Правильно подобранное сечение провода обеспечивает безопасную эксплуатацию, предотвращает перегрев и минимизирует потери энергии.

Для расчетов сечения провода учитываются несколько факторов, таких как допустимый ток, длина провода и его материал. Применение проводов с меньшим сечением, чем требуется по расчетам, может привести к перегреву, ухудшению изоляции и возможному пожару. Слишком большое сечение также не всегда оправдано, так как это увеличивает стоимость материалов и приводит к ненужным потерям на сопротивление.

Для маломощных устройств, таких как осветительные приборы или небольшие бытовые электроприборы, выбираются провода с сечением от 1,5 до 2,5 мм². Например, для подключения стандартных светильников и розеток в жилых помещениях, сечение провода обычно составляет 2,5 мм² для защиты от перегрева и обеспечения безопасности.

Для более мощных нагрузок, таких как электроплиты, кондиционеры и другие крупные бытовые приборы, рекомендуется использовать провод с сечением не менее 4-6 мм², в зависимости от мощности устройства. Важно учитывать, что на высоких мощностях нагрузка на провод будет значительно выше, и для обеспечения стабильности работы потребуется провод большего сечения.

Для промышленных и строительных объектов, где работают мощные электродвигатели или промышленное оборудование, сечение проводов может достигать 10 мм² и более. Расчет сечения в таких случаях следует выполнять с учетом номинального тока устройства, а также возможных пусковых токов, которые могут значительно превышать рабочий ток в момент включения.

Особое внимание следует уделить расчету сечения проводов при длинных проводках, так как с увеличением длины проводки увеличиваются потери энергии. Для длинных линий, особенно в загородных домах и дачах, рекомендуется выбирать сечение на 1-2 размера больше, чем обычно требуется, чтобы компенсировать потери напряжения и избежать перегрева.

Материал провода также оказывает влияние на выбор сечения. Медь имеет более низкое сопротивление, чем алюминий, поэтому для медных проводов сечение может быть меньше при одинаковых нагрузках. Для алюминиевых проводов сечение должно быть увеличено на 20-30% по сравнению с медными аналогами для достижения того же уровня безопасности и производительности.

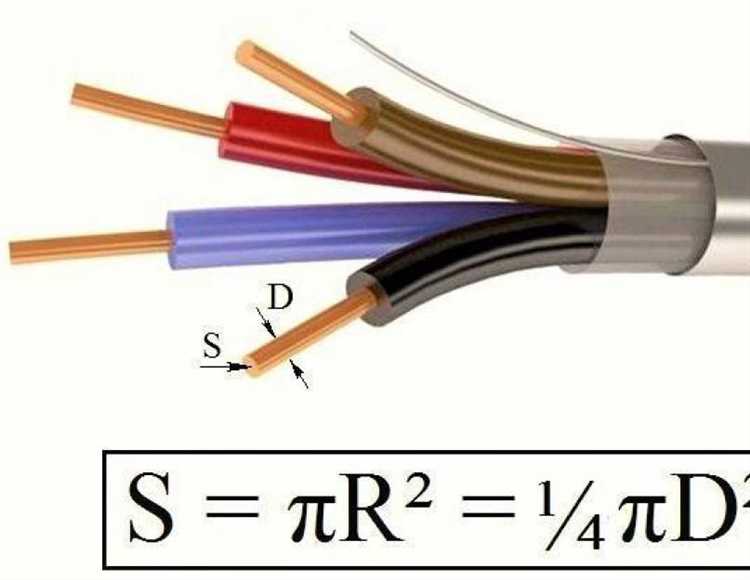

Что влияет на изменение сечения проводников в зависимости от материала

Сечение проводника напрямую связано с его материалом, так как различные материалы имеют разные электрические проводимости и теплоотводящие свойства. Влияние материала на сечение заключается в необходимости компенсации недостатков проводимости при использовании менее проводящих материалов. Например, медь и алюминий, несмотря на сходные применения, требуют разных сечений для одинаковых электрических нагрузок.

Для меди, обладающей высокой проводимостью (приблизительно 58×10⁶ См/м), сечение провода может быть меньшим по сравнению с алюминием (35×10⁶ См/м) при той же нагрузке. Это объясняется более низким сопротивлением меди, что позволяет использовать проводник меньшего диаметра для передачи того же тока. В свою очередь, алюминиевые проводники должны быть значительно толще для того, чтобы обеспечить эквивалентную проводимость.

Температурные характеристики материала также играют важную роль. Медь, имеющая низкий коэффициент температурного расширения, не изменяет свои характеристики при колебаниях температуры так сильно, как алюминий. Это позволяет меди поддерживать стабильные условия работы при изменении внешней температуры. Алюминий же, с его большим коэффициентом расширения, требует учета температурных колебаний при проектировании проводников для предотвращения перегрева.

Механическая прочность материалов также влияет на выбор сечения. Например, алюминий, несмотря на меньшую проводимость, обладает хорошей гибкостью, что позволяет ему использоваться в сложных конструкциях. Однако, с точки зрения механической прочности, алюминиевые проводники менее устойчивы к растяжению, и для обеспечения той же прочности, что и у меди, требуется увеличить сечение.

Стоимость и доступность – не менее важные факторы. Алюминий, как правило, дешевле меди, и это делает его более привлекательным выбором для массовых и крупных объектов, несмотря на необходимость увеличенного сечения. В то же время, медь используется в тех случаях, когда необходима максимальная проводимость при минимальном размере провода, например, в точных измерениях или в системах с высокой нагрузкой.

При проектировании проводников важно учитывать все эти аспекты, а также особенности эксплуатации и ожидаемые нагрузки, чтобы оптимально выбрать материал и сечение, обеспечив безопасность и долговечность всей электрической системы.

Вопрос-ответ:

Как сечение провода влияет на силу тока?

Сечение провода напрямую связано с его проводимостью. Чем больше сечение провода, тем меньше его сопротивление, а значит, ток может проходить через провод с меньшими потерями энергии. Если сечение провода слишком маленькое для тока, который по нему идет, это может привести к перегреву и даже возгоранию провода.

Что происходит с проводом, если его сечение недостаточно для передаваемого тока?

Если сечение провода не подходит для тока, это вызывает увеличение сопротивления, что приводит к повышению температуры. Провод начинает перегреваться, и из-за этого изоляция может плавиться, что создает опасность короткого замыкания и даже пожара. Это особенно важно для электрических систем с большими нагрузками, таких как промышленные установки или электросети в домах.

Как можно рассчитать оптимальное сечение провода для определенной нагрузки?

Для расчета сечения провода обычно используют формулы, основанные на токе, который будет протекать через провод, а также на материале провода (например, медь или алюминий). Важно учитывать, что при большем токе требуется большее сечение, чтобы уменьшить сопротивление и избежать перегрева. Рекомендуется использовать таблицы, в которых указаны стандарты сечений для различных типов проводок и нагрузок.

Почему важно учитывать сечение провода при проектировании электрической сети?

При проектировании электрической сети важно учитывать сечение проводов, чтобы избежать перегрева и повреждения оборудования. Неправильно подобранное сечение может привести к ненадежной работе сети, потере энергии и возникновению аварийных ситуаций. Важно помнить, что при увеличении длины проводки также растет сопротивление, что требует дополнительного учета при расчете сечения.
