Как начертить план дома на бумаге

Ручное проектирование плана дома начинается с точного определения размеров участка. Необходима миллиметровая бумага формата не менее А3, строительная рулетка, карандаш твёрдости HB и линейка не короче 30 см. На первом этапе важно обозначить границы участка в масштабе 1:100 – это обеспечит достаточную детализацию без перегрузки бумаги.

Опорные точки – углы будущего дома и основные несущие стены. Располагаются они с учётом отступов от границ участка (не менее 3 метров со стороны фасада и 1 метра с других сторон согласно СНиП). Далее наносится центральная ось здания, вокруг которой формируется остальная геометрия: наружные стены, внутренние перегородки, дверные и оконные проёмы.

План должен включать точные размеры каждой комнаты: длину, ширину, высоту потолков. Рекомендуемый минимальный размер жилой комнаты – 12 м², кухни – 8 м². Пространства должны быть функционально связаны: например, санузел удобно размещать рядом с кухней для упрощения инженерных коммуникаций. Каждое помещение подписывается и маркируется условным обозначением – например, «СП» для спальни, «КХ» для кухни.

На заключительном этапе необходимо нанести элементы инженерных сетей: розетки, выключатели, радиаторы отопления, сантехнику. Расположение должно соответствовать нормативам: розетки на высоте 30 см от пола, выключатели – 90 см, радиаторы – под окнами. Также важно предусмотреть минимальную ширину дверных проёмов – не менее 80 см для жилых комнат и 60 см для вспомогательных.

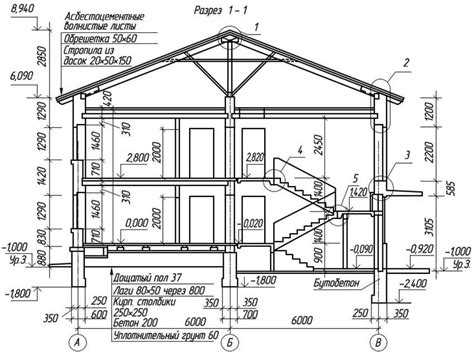

Определяем масштаб чертежа и подбираем инструменты

Для точной прорисовки плана дома необходимо заранее определить масштаб. Стандартный выбор – 1:100 (1 см на бумаге соответствует 1 м в реальности). Для небольших помещений подойдет 1:50. Масштаб зависит от габаритов здания и размера листа. Оптимальный формат бумаги – A3 или A2, чтобы избежать необходимости в сшивании листов.

Перед началом работы подготовьте следующие инструменты:

• Миллиметровка или ватман без разметки – при работе с масштабом 1:100 предпочтительна плотная бумага формата не менее A3.
• Линейка длиной не менее 30 см – желательно металлическая, с четкой миллиметровой шкалой.
• Транспортир и угольник – для точного построения прямых и углов 90°, 45°.
• Масштабная линейка – удобна при постоянной работе с разными масштабами, особенно при 1:75 или 1:200.
• Механический карандаш с грифелем 0.5 мм HB – дает тонкие, легко корректируемые линии.
• Ластик – мягкий, не оставляющий следов и не повреждающий бумагу.
• Циркуль – необходим для прорисовки криволинейных элементов и радиусов.

При выборе масштаба учитывайте минимальную читаемость элементов: перегородки, проемы, мебель. Например, стена толщиной 25 см в масштабе 1:100 будет 2.5 мм – значение ниже 1 мм теряет визуальную точность. Используйте черновик для пробной отрисовки в выбранном масштабе и при необходимости скорректируйте.

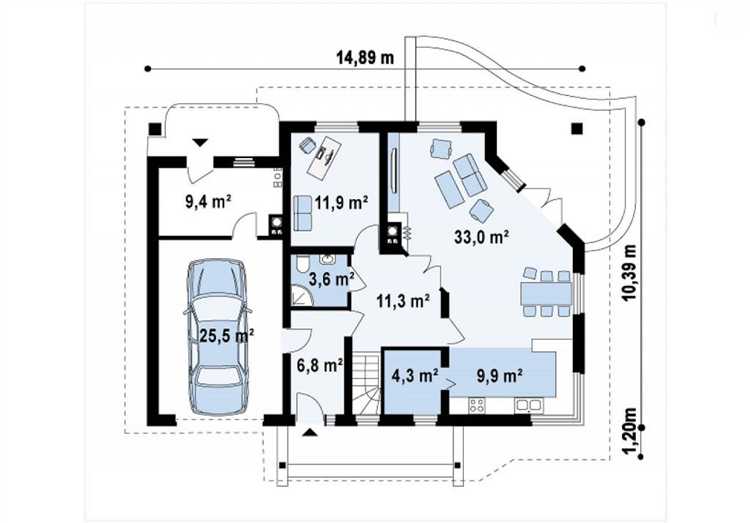

Наносим контур участка и границы застройки

На миллиметровке или ватмане начинаем с переноса точных размеров участка. Используем масштаб 1:100 – 1 см на бумаге соответствует 1 метру на местности. Например, участок 20×30 м будет изображён как прямоугольник 20×30 см. Начинаем черчение от нижнего левого угла, отступив 2–3 см от краёв листа для подписей и обозначений.

Используем линейку и твёрдый карандаш (твёрдость H или 2H). Все стороны участка наносятся строго по координатам. Если форма участка неправильная, отмеряем и откладываем углы по данным межевого плана или кадастровой выписки. Проверяем длины диагоналей – это позволяет убедиться в точности начерченного контура.

После отрисовки границ участка указываем границы застройки – зоны, где разрешено размещение построек. Эти данные берутся из градостроительного плана. Например, минимальные отступы от границ: 3 м от соседнего участка, 5 м от улицы. Отмеряем эти отступы внутрь участка и соединяем точки прямыми линиями, формируя внутренний контур застройки.

Обозначения:

На этом этапе важно не располагать строения ближе к границам, чем допускает законодательство. При ошибке придётся корректировать весь план. Контур застройки должен учитывать санитарные зоны, отступы от ЛЭП, газопровода и других ограничений.

Размечаем внешние стены и задаём толщину стен

После контура определяем толщину наружных стен. Если дом строится из газобетона – закладываем 400 мм, для кирпичной кладки – 510 мм (2 кирпича с учетом шва), для каркасного дома – от 150 до 200 мм. Эти размеры учитываются внутрь от внешнего периметра, чтобы сохранить точные габариты здания.

От линии контура откладываем толщину стены внутрь помещения. Например, при толщине стены 400 мм, от внешней линии проводим параллельную линию на расстоянии 400 мм. Это и будет внутренняя грань стены. Повторяем для всех сторон. Углы соединяем аккуратно, без зазоров и перекосов.

Для обеспечения симметрии и проверки соответствия размеров используем линейку и обмер по диагонали – разница не должна превышать 2–3 мм. Ошибки на этом этапе приведут к искажениям при разметке внутренних помещений.

На финальном этапе размечаем дверные и оконные проёмы, ориентируясь на несущие зоны и конструктивные требования. Отметки ставим карандашом, пока не будет полной уверенности в их расположении.

Располагаем внутренние перегородки и дверные проёмы

Начинаем с обозначения несущих стен – они заданы заранее и не подлежат перемещению. Внутренние перегородки рисуем карандашом, чтобы при необходимости изменить конфигурацию. Используем масштаб, соответствующий плану (например, 1:100), и точно отмеряем расстояния.

Основной принцип – минимизация коридоров и оптимизация движения. Перегородки размещаем так, чтобы к каждой комнате обеспечивался удобный доступ. Минимальная толщина межкомнатной перегородки – 80 мм (для гипсокартонных конструкций на профиле 50 мм), в кирпичном исполнении – от 120 мм.

Минимальные расстояния: от края двери до угла стены – не менее 300 мм для удобного монтажа ручек и выключателей. Высота дверного проёма – стандартно 2000 мм, ширина – от 700 до 900 мм, в санузлах – минимум 600 мм.

Не располагайте дверные проёмы напротив друг друга в небольших помещениях – это создаёт сквозные зоны. В санузлах и кладовках двери открываются наружу, чтобы не блокировать внутреннее пространство. Между спальнями и гостиной размещаем перегородки с повышенной звукоизоляцией – минеральная вата, два слоя гипсокартона.

Следите, чтобы после расстановки перегородок помещение не теряло естественное освещение. Учитывайте открывание дверей: не должно быть пересечений с мебелью, особенно в узких пространствах. Используйте раздвижные конструкции при ширине коридора менее 1000 мм.

Разметку перегородок выполняйте от осей капитальных стен, используя рулетку, угольник и лазерный уровень. Все изменения фиксируйте, соблюдая масштабы. Ошибки на бумаге обойдутся дешевле, чем при строительстве.

Обозначаем окна, лестницы и основные коммуникации

Начинайте с окон. На плане они отмечаются разрывами в линиях стен, длина которых указывает ширину оконного проема. Подпишите каждое окно буквами «О» и укажите размеры: ширину и высоту от пола. Пример: «О 1200×1400» означает окно шириной 1,2 м и высотой 1,4 м. Учитывайте ориентацию сторон света – для жилых помещений оптимальны окна, выходящие на юг или восток.

Лестницы изображаются в виде прямоугольников с параллельными линиями ступеней и стрелкой, указывающей направление подъема. Указывайте количество ступеней, их высоту (обычно 150–180 мм) и ширину марша (не менее 900 мм). Обозначьте наличие площадок, если лестница поворотная. Отмечайте высоту между этажами – она влияет на расчет количества ступеней.

Добавляем размеры, подписи и условные обозначения

Размеры наносятся строго по периметру комнат и основных элементов конструкции. Используйте линейку с миллиметровыми делениями для точности. Отмечайте длину стен, ширину дверных и оконных проёмов, высоту потолков. Размерные линии проводят на расстоянии 10–15 мм от контура, чтобы избежать наложений. Цифры указывайте чётко, ориентируя их горизонтально и размещая над размерной линией.

Подписи к помещениям пишите в центре каждой комнаты, сокращая названия только при необходимости (например, «Спальня» – «Спальн.»). Используйте простой шрифт, размер надписей должен быть равномерным и заметным. Для указания направления открывания дверей рисуйте дуги, обозначающие движение полотна.

Условные обозначения вводите в легенду, расположенную рядом с планом. Используйте общепринятые символы: квадрат с крестом – розетка, круг с буквой «В» – выключатель, стрелка – направление вентиляции. Обозначайте материалы: пунктиром – стены из гипсокартона, сплошной линией – несущие конструкции. Все обозначения должны быть лаконичными и однозначными, чтобы избежать двусмысленности при чтении чертежа.

Вопрос-ответ:

С чего нужно начинать, если хочу нарисовать план дома вручную?

Первый шаг — определить масштаб чертежа и размеры помещения. Рекомендуется взять миллиметровую бумагу и аккуратно отметить границы будущего дома. После этого следует обозначить внешние стены, опираясь на реальные размеры, чтобы план был точным и удобным для дальнейшей работы.

Как правильно обозначить на плане расположение дверей и окон?

Двери на плане обычно рисуют в виде тонкой линии, показывающей створку, и дуги, которая указывает направление открывания. Окна отмечаются прямоугольниками или линиями в стенах с указанием их ширины. Важно соблюдать пропорции и не забывать учитывать расстояния от углов и других элементов для точного размещения.

Какие инструменты нужны для создания качественного плана дома вручную?

Основной набор — это карандаши разной твердости, линейки, угольники и миллиметровая бумага. Также полезны ластик и циркуль для построения округлых элементов. Наличие этих инструментов позволит выполнять чертеж аккуратно и с нужной точностью.

Как учесть расположение инженерных коммуникаций на плане, чтобы не пришлось переделывать позже?

Для этого стоит заранее продумать и наметить места для проводки, труб и вентиляции. Их наносят отдельными линиями или символами, которые выделяют на общем плане. Такой подход помогает увидеть возможные пересечения и избежать ошибок при строительстве.

Как избежать ошибок при масштабировании и переносе реальных размеров на бумагу?

Лучший способ — выбрать удобный масштаб, например 1:50 или 1:100, и тщательно перевести все замеры с помощью линейки. Желательно несколько раз перепроверять размеры, особенно на углах и между стенами, чтобы план оставался точным и соответствовал реальным габаритам.
