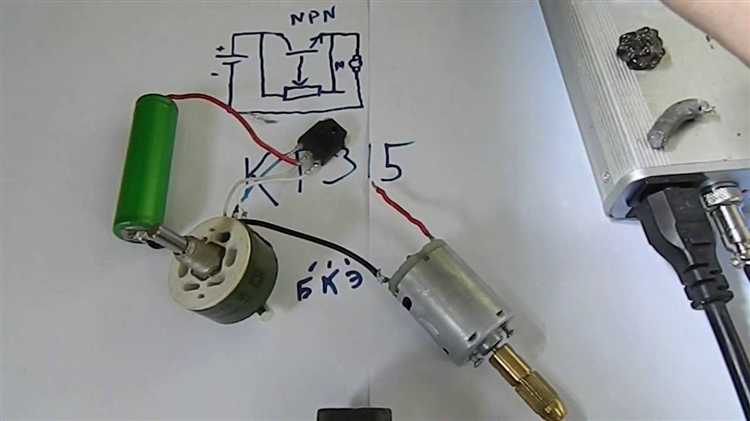

Как сделать регулятор оборотов электродвигателя 220в своими руками

Назначение: устройство обеспечивает плавную регулировку скорости асинхронного электродвигателя 220 В мощностью до 500 Вт с диапазоном регулирования оборотов от 800 до 3000 об/мин. Схема построена на фазовом управлении с помощью TRIAC, что позволяет изменять угол открытия и поддерживать стабильную работу при нагрузках до 2 А. Используется электронный стабилизатор напряжения для защиты от перепадов сети и предотвращения перегрева дросселя.

Основная схема основана на фазоимпульсном управлении: TRIAC BTA16-600 служит ключевым элементом коммутации, DIAC D5Б обеспечивает стабилизированный запуск каждого полупериода, а RC-цепочка (R1 = 100 кОм, C1 = 0,1 мкФ, керамика X7R, номинал не менее 400 В) задаёт угол задержки. Для гальванической развязки логики рекомендуется применить оптрон MOC3021 с собственным выходом для выключения при нулевом переходе. Защита от скачков напряжения обеспечивается варистором MOV-14D471K (рабочее напряжение 300 В) и RC-снаббером (R2 = 47 Ом, C2 = 0,047 мкФ, класс X2) параллельно TRIAC.

Рекомендации по монтажу: плата печатной платы из двустороннего фольгированного стеклотекстолита толщиной 1,5 мм, медными дорожками ≥1 мм. Для TRIAC необходим радиатор с тепловым сопротивлением ≤15 °C/Вт, установленный через изолирующую прокладку. Клеммники типа клеммник KF2EDG (3 контакта: L, N, Motor) должны быть рассчитаны на ток не менее 5 А при 250 В. Питание подсветки и логики взять от понижающего импульсного блока 12 В/500 мА, что снизит нагрев и повысит надёжность. Рекомендуется разместить силовые элементы в отдельном отсеке корпуса, избегая перегрева платы с управляющими цепями.

Безопасность и пусковые характеристики: перед включением проверить отсутствие коротких замыканий на выходе мультиметром, использовать плавкий предохранитель 1 А на линию фазы. Корпус – металлический, заземлённый, со степенью защиты не ниже IP20. Оптимальное число ватт на радиаторе TRIAC: 15 Вт при полной нагрузке (2 А). При проверке алгоритма управления измерить угол запаздывания фазиметра на осциллографе не менее чем в 5 точках от 0 до 180°, чтобы исключить «рывки» в работе мотора. Для уменьшения уровня электромагнитных помех добавить дроссель ФНЧ (индуктивность 1 мГн, ток 3 А) в цепь двигателя.

Выбор типа электродвигателя для регулировки оборотов

При выборе электродвигателя для самодельного регулятора оборотов важно учитывать конструкцию и характеристики, обеспечивающие возможность плавного и эффективного изменения скорости. В диапазоне 220 В предпочтительны три основных типа: коллекторные (универсальные) двигатели, асинхронные с конденсаторным пуском и синхронные двигатели с постоянными магнитами.

Универсальные (коллекторные) двигатели допускают регулировку оборотов с помощью фазового (тиристорного) управления напряжением: изменение среднеквадратичного значения напряжения от 0 до 220 В позволяет достигать скорости от 0 до 12 000 об/мин (для стандартного 2-полюсного мотора с номиналом 3 000 об/мин на холостом ходу). Наличие щёток обеспечивает высокий пусковой момент (до 2,5–3 Н·м на валу при мощности 500 Вт), но ресурс щёток ограничен 500–1 000 часов непрерывной работы при напряжении 220 В. При силе тока свыше 5–7 А требуется эффективное охлаждение, иначе возрастает температура коллектора до 90 °C.

Однофазные асинхронные двигатели с конденсаторным пуском характеризуются номинальной скоростью 2 870 об/мин (50 Гц, 2-полюсная обмотка) и скольжением 3–4 % при номинальной нагрузке. Для регулировки частоты вращения требуется источника переменного напряжения с частотной модуляцией (VFD): при изменении частоты с 50 Гц до 30 Гц скорость пропорционально падает до ≈1 720 об/мин, сохраняя сбалансированный крутящий момент (0,8–1,1 номинального при частоте ≥30 Гц). Диапазон плавной регулировки ограничен частотой не ниже 20 Гц во избежание потери стабильности работы электромагнитной системы и перегрева обмоток за счёт пониженного охлаждения.

Синхронные двигатели с постоянными магнитами (PMSM) на 220 В реже применяются в самодельных регуляторах из-за сложности управления (необходима система датчиков положения ротора и инвертор с точным ШИМ-модулятором). Однако при наличии готового контроллера на базе микроконтроллера STM32 (например, алгоритм FOC с обратной связью от энкодера) можно регулировать скорость в диапазоне 200–3 000 об/мин с погрешностью ±1 об/мин. Крутящий момент сохраняется на уровне 90–100 % номинала при любых оборотах выше минимальных 200 об/мин. Средний КПД – 87–92 % в диапазоне загрузки 30–100 %.

При ограниченном бюджете и невысоких требованиях к ресурсу лучшим выбором станет коллекторный двигатель мощностью 250–750 Вт и номинальным током 2–3,5 А. Для работы с тиристорным регулятором на микросхеме KT818 можно получить диапазон скорости от 800 до 4 000 об/мин с погрешностью ±50 об/мин при нагрузке 0,5 кг·м. При необходимости высокой надёжности и минимизации обслуживания (отсутствие щёток) стоит обратить внимание на асинхронный конденсаторный двигатель 0,75–1,5 кВ·А: при использовании готового VFD с углом выходных транзисторов ≥60° можно получить плавную регулировку от 20 до 50 Гц (570–2 870 об/мин). Такой мотор выдерживает непрерывную нагрузку 80 % от номинала в диапазоне частот ≥25 Гц без перегрева.

Итоговая рекомендация: при наличии навыков работы с силовой электроникой и желании получить максимальный ресурс без обслуживания – использовать однофазный асинхронный двигатель с конденсаторным пуском и готовый VFD; если требуется простота сборки и широкий диапазон скорости с высоким пусковым моментом – коллекторный двигатель с фазовым регулятором. Для точного контроля оборотов и высокой эффективности при отсутствии ограничений в компонентах – синхронный двигатель с постоянными магнитами и FOC-контроллером.

Принцип работы симисторного регулятора напряжения

Симисторный регулятор напряжения (фазовый регулятор на базе симистора) изменяет эффективное напряжение на нагрузке за счёт управления моментом открывания симистора в каждом полупериоде сетевого напряжения. Основная идея заключается в отсчёте угла фазы от точки пересечения синусоиды с нулевым уровнем и подаче управляющего сигнала на затвор симистора после заданной задержки. Чем больше задержка, тем меньше среднеквадратичное (RMS) напряжение на двигателе, и тем ниже скорость его вращения.

• Синхронизация с сетью: в начале каждого полупериода детектируется нулевой переход синусоиды (0 В). Для этого применяется небольшой диодный мост или компаратор, формирующий сигнал «нулевой кроссовер». Поток данных синхронизации отталкивается от частоты 50 Гц (период 20 мс).
• Формирование задержки: RC-цепочка или микроконтроллер отсчитывает угол φ от 0° до 180°. В аналоговом регуляторе обычно используют резистор Rtim и конденсатор Ctim: при напряжении сети 220 В (амплитуда ~311 В) приёмник «видит» начало полупериода, конденсатор начинает заряжаться через Rtim. Как только напряжение на конденсаторе достигает порога затвора симистора (около 1,2 – 1,4 В), открывается триггер (оптопара или непосредственное соединение) и подаётся ток на затвор симистора.
• Угол открытия φ: варьируется в диапазоне 0° – 160°. При φ = 0° симистор открывается сразу после нулевого перехода, нагрузка получает полную мощность. При φ ≈ 160° открывается лишь малая часть полупериода (несколько вольт), эффективная мощность < 10 %. Среднее значение напряжения на нагрузке рассчитывается по формуле RMS_{нагрузки} = V_м·√[(1/π)·(π − φ + sin φ)/2], где V_м ≈ 311 В.
• Управляющий импульс: длительность порядка 50–100 мкс, чтобы гарантировать устойчивое включение симистора. Типичные параметры: сопротивление затвора R_g = 100 – 220 Ω, ток затвора I_g ≈ 50 – 150 мА.
• Защита от шумов: параллельно симистору ставят RC-сниббер (например, 100 Ω и 0,1 µF, напряжение не ниже 400 В) для подавления высокочастотных выбросов, возникающих при быстром переключении. Для гальванической развязки часто используют оптосимистор (например, MOC3021) с резистором ограничения тока светодиода ≈ 150 Ω.
• Тепловыделение: симистор при работе в режиме фазового управления рассеивает мощность P = I²·R_on·D, где D – коэффициент заполнения (доля открытого времени). Рекомендуется устанавливать симистор на радиатор площадью не менее 200 см², с теплопастой и принудительной вентиляцией при токе свыше 3 А.

1. Подключить детектор нулевого пересечения (оптопара или диодный мост с низковольтным источником питания). Порог срабатывания – 3–5 В для питания логики.
2. С помощью R_tim и C_tim задать диапазон задержек: при R_min ≈ 10 кΩ и C ≈ 10 нФ минимальная задержка φ ≈ 0°, при R_max ≈ 220 кΩ максимальная φ ≈ 160°. Подбирать точные значения эмпирически, контролируя время зарядки C с помощью осциллографа.
3. Использовать оптосимистор с минимальным током затвора I_gt ≥ 50 мА и током удержания ≥ 15 мА (например, MOC3023, если требуется с нулевым напряжением на выходе). Установить резистор на входе оптопары R_in = (U_сеть − 1,2 В)/(I_in), где I_in ≈ 20 мА.
4. После оптосимистора – симистор со средним током ≥ номинального тока двигателя (например, BTA16-600 с током 16 А). Параллельно симистору установить RC-сниббер 100 Ω/0,1 µF, C типа X2 на рабочее напряжение 275 VAC.
5. Организовать теплоотвод: радиатор не менее 200 см² без покрытия; при высоких токах – вентилятор 12 В. Измерить температуру корпуса симистора во время тестов: не более 80 °C в пике нагрузки.
6. После сборки протестировать без нагрузки: отслеживать форму напряжения на выходе осциллографом. Убедиться, что затвор получает одиночный импульс шириной ≈ 50 мкс после нуля, а симистор закрывается автоматически при переходе через ноль.

В результате такой конструкции фазовый регулятор обеспечивает плавный пуск и стабильную регулировку оборотов асинхронного двигателя 220 В, снижает механические нагрузки и продлевает срок службы обмоток.

Схема подключения регулятора к коллекторному двигателю

Регулятор, собранный на основе тринистора или симистора, имеет четыре основных клеммы: вход фазы (L), вход нуля (N), выход к мотору (T+ и T–). Дополнительно требуется земля (PE) для корпуса. Входная фаза подключается к клемме L через предохранитель (Рис. 1), номиналом 3 А (плавкий или автомат, характер – медленный). Провода – медные, сечением не менее 1,5 мм².

Клемма N регулятора соединяется напрямую с нулем сети. На плате регулятора установлен варистор (MOV) между L и N для подавления выбросов напряжения; дополнительно рекомендуется установить на входе сетевой фильтр (C-R цепь 0,01 мкФ/275 В и 47 Ω) для подавления помех, образующихся в коллекторном моторе.

Корпус регулятора крепится на непроводящей панели, ближайшей к двигателю. Провода от регулятора до двигателя не должны превышать 1 м, чтобы избежать сильных потерь и наводок. Разрешённое максимальное токовое утроение регулятора – до 8 А в кратковременном режиме (до 5 секунд), что соответствует двигателю мощностью до 1 кВт.

Сборка симисторного регулятора на основе микросхемы

Тиристорную часть собирают с использованием симистора на ток не менее 16 А (например BTA16-600BW). Для монтажа симистора используется изолирующая подложка и радиатор площадью минимум 200 см² с теплопроводностью 1,5–2 К/Вт. Прикручивают симистор через термопрокладку толщиной 0,2 мм, обеспечивая плотный контакт, при этом не перетягивая винт более чем 0,5 Н·м, чтобы не повредить кристалл. Между металлической поверхностью симистора и радиатором обязательно прокладывают термопасту с теплопроводностью не ниже 1 Вт/м·К.

Печатную плату из фольгированного стеклотекстолита толщиной 1,5 мм разводят с шириной силовых дорожек не менее 3 мм. Гибридные цепи (микросхема, буфер, оптрон) располагают компактно, а силовые элементы (симистор, EMI-фильтр) группируют снаружи платы. Между первичной и вторичной стороной (управление и силовой тракт) выдерживают зазор не менее 4 мм. Перед первым включением проверяют отсутствие коротких замыканий мегомметром на напряжение 500 В.

После сборки проводят поэтапную настройку: при отключённом сетевом напряжении устанавливают минимум сопротивления потенциометра, затем плавно подают 12 В на схему управления, измеряют напряжение на входе микросхемы – должно быть близко к 0 В. Далее подключают сетевое 220 В через осветительную лампу 60 Вт в качестве нагрузки и постепенно вращают потенциометр до получения ровного засвета лампы без плавных миганий. Это укажет на корректную работу фазового среза. Затем замеряют минимальный угол открывания симистора мультиметром с функцией “время выключения” или осциллографом: допустимый диапазон задержек 0,5 – 5 мс при напряжении 220 В.

При стабильной работе проверяют нагрев симистора на максимальной нагрузке: температура радиатора не должна превышать 80 °C (замер инфракрасным термометром). Если температура выше, увеличивают площадь радиатора или устанавливают дополнительный вентилятор, организовав обдув со скоростью 1,5 м/с. При правильной сборке и настройке разброс выходной мощности в диапазоне 0–100 % будет линейным с коэффициентом нелинейности не более 5 %. Включение защиты от перегрева осуществляется термовыключателем на 90 °C в основании радиатора, отключающим питание управляющей части.

Охлаждение и защита компонентов регулятора

При нормальной работе блок силовых ключей (MOSFET или тиристоры) рассеивает около 5–10 Вт при токе 5 А. Рекомендуется использовать алюминиевый радиатор площадью поверхности не менее 100 см² на каждый ключ. Толщина ребер радиатора должна быть не меньше 3 мм, а расстояние между ребрами – не менее 8 мм для обеспечения свободной циркуляции воздуха.

Для активного охлаждения используйте вентилятор 12 В типа 80×80×25 мм, потребляемый ток 0,15 А (≈1,8 Вт), воздушный поток 30–35 CFM. Монтируйте вентилятор так, чтобы впускное отверстие было направлено на центр радиатора. Привод вентилятора запитывается от отдельного источника 12 В через контроллер температуры (например, датчик NTC 10 кОм, порог 50 °C), который включает вентилятор при достижении температурного порога 45 °C на поверхности радиатора.

Для измерения температуры радиатора применяйте термопару типа K или датчик DS18B20, закрепляя элемент максимально близко к основанию ключей (не более 5 мм от корпуса). Провод термопары должен быть экранирован, длина не превышать 30 см, чтобы минимизировать шум. В случае достижения температуры 65 °C срабатывает аварийный разрыв цепи управления, отключая полевой ключ и предупреждая перегрев.

Теплопроводящая паста на основе оксида цинка толщиной слоя не более 0,2 мм обеспечивает теплопередачу примерно 3 Вт/м·К. Проверяйте межслойный контакт раз в полгода: пасту нужно обновлять, если толщина образует мостики воздуха. Монтируйте радиатор вертикально, чтобы естественная конвекция способствовала отводу горячего воздуха вверх.

Для защиты от перенапряжения и скачков тока добавьте варистор 275 VAC (20 мм) и предохранитель 6,3 A быстродействующий в входной цепи. Рекомендован низкопрофильный варистор с энергией рассеивания не менее 150 Дж. Это предотвратит пробой силовых диодов и обеспечит отключение при коротком замыкании.

Регулировка оборотов с помощью переменного резистора

Для управления скоростью электродвигателя переменного тока 220В часто применяется переменный резистор, включаемый в цепь ротора или в цепь питания через дополнительный дроссель. Важно подбирать резистор с мощностью не менее 10 Вт, чтобы избежать перегрева и выхода из строя при длительной работе.

Выбор сопротивления осуществляется исходя из характеристики двигателя: для небольших мощностей (до 200 Вт) применяются резисторы в диапазоне 100–500 Ом, для более мощных двигателей – 10–50 Ом, но с увеличенной мощностью рассеяния. Значение сопротивления влияет на величину падения напряжения и, соответственно, на скорость вращения ротора.

Для снижения тепловых потерь и повышения эффективности целесообразно использовать многооборотные резисторы с регулировкой от 10 до 50 оборотов, что обеспечивает более точное и плавное изменение оборотов без рывков.

Схема подключения предполагает последовательное включение переменного резистора в цепь питания двигателя или между фазой и корпусом через специально установленный дроссель для ограничения тока. Рекомендуется использовать резисторы с керамическим корпусом для устойчивости к высоким температурам и вибрациям.

Перед эксплуатацией необходимо провести замеры тока и напряжения на резисторе при различных положениях регулятора, чтобы контролировать рабочие параметры и не допускать превышения допустимой мощности. Для повышения надежности установки дополнительно устанавливают предохранитель на линии питания.

Проверка собранного устройства на холостом ходу

Перед подключением регулятора к нагрузке необходимо выполнить тестирование на холостом ходу, чтобы убедиться в корректности работы схемы и отсутствии коротких замыканий. Для начала подключите регулятор к сети 220 В через защитный автомат с номиналом не выше 6 А.

Включите устройство и плавно изменяйте регулятор, наблюдая за изменением скорости вращения двигателя без нагрузки. Скорость должна изменяться плавно, без рывков и скачков. Если двигатель не запускается или вращается с постоянной скоростью, проверьте исправность силовых элементов и корректность подключения триака или симистора.

Измерьте ток потребления при минимальной и максимальной скорости с помощью мультиметра в режиме переменного тока. Ток на холостом ходу обычно не превышает 0,15 А, резкие отклонения могут указывать на дефекты или неправильную настройку схемы.

Температура радиаторов и ключевых компонентов не должна превышать 50 °C в течение первых 10 минут работы. При превышении этого значения необходимо проверить тепловой контакт и наличие вентиляции.

Для оценки стабильности работы используйте осциллограф для контроля формы сигнала на управляющем электроде триака. Форма должна быть симметричной, без искажений и выбросов напряжения, которые могут привести к шуму или повреждению двигателя.

После успешного теста на холостом ходу устройство готово к подключению нагрузки и дальнейшей эксплуатации.

Подключение регулятора к рабочей нагрузке и тестирование

Перед подключением убедитесь, что источник питания отключён. Для регулятора оборотов, собранного на симисторе или тиристоре, схема подключения включает последовательное включение регулятора с электродвигателем и питающей сетью 220 В.

1. Подсоедините фазный провод сети к входному контакту регулятора.
2. От выходного контакта регулятора подключите фазный провод к клемме электродвигателя.
3. Нулевой провод сети напрямую соедините с соответствующей клеммой двигателя.
4. Проверьте надёжность всех соединений, отсутствие коротких замыканий и повреждений изоляции.

После подключения выполните следующие шаги для тестирования:

1. Включите питание, наблюдайте за поведением двигателя на минимальной скорости, используя регулятор.
2. Плавно увеличивайте обороты, контролируя отсутствие посторонних шумов, перегрева элементов и стабильность вращения.
3. Измерьте напряжение на двигателе мультиметром в разных положениях регулятора, сопоставьте с ожидаемыми значениями.
4. Проверьте ток потребления, чтобы он не превышал номинальные параметры двигателя и регулятора.
5. При обнаружении нестабильности или перегрева сразу отключите питание и проверьте цепь управления регулятора.

Рекомендуется использовать предохранитель с номиналом на 1,5-2 раза выше максимального рабочего тока двигателя для защиты схемы. При длительном тестировании следите за температурой радиатора регулятора, он не должен превышать 70°С.

Правильное подключение и поэтапное тестирование гарантируют надёжную работу самодельного регулятора и предотвращают выход из строя компонентов и двигателя.
