Треки (T-образные направляющие) позволяют жёстко фиксировать упоры, шаблоны и другие аксессуары на фрезерном столе. Их можно приобрести в магазине, но большинство доступных моделей не отличаются универсальностью и редко соответствуют конкретным задачам. Самостоятельное изготовление треков позволяет адаптировать конструкцию под свои размеры и требования.
Для изготовления треков понадобится фрезер с прямой фрезой, линейка, направляющая шина и материал основания – чаще всего используется фанера толщиной 18–21 мм или МДФ. Оптимальная ширина паза – 19 мм, глубина – 9–10 мм. Это обеспечивает совместимость с болтами M6 или специальными прижимами. Если используется алюминиевый профиль, его можно утопить в паз на клею или винтах, при этом важно обеспечить плотную посадку без люфта.
Чтобы добиться точной геометрии, сначала стоит сделать пробный паз на обрезке. Для долговечности треков можно армировать края эпоксидной смолой или вставками из твёрдого дерева. Поверхность паза рекомендуется обработать воском или сухим тефлоновым спреем – это снижает трение при перемещении фиксаторов.
При проектировании учитывайте расположение будущих упоров и направляющих: треки должны обеспечивать как минимум два направления фиксации – продольное и поперечное. Пересечения треков выполняются с допуском не более 0,2 мм, чтобы исключить перекосы при закреплении приспособлений.

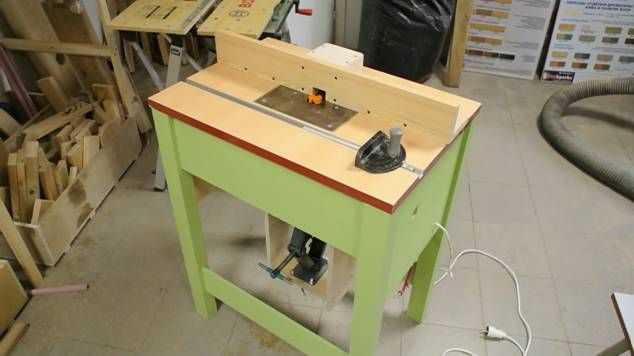

Выбор материала для направляющих треков
Оптимальный вариант для направляющих треков – алюминиевый профиль типа T-track. Он обеспечивает стабильную геометрию, устойчив к коррозии, совместим с большинством стандартных аксессуаров. Рекомендуется использовать анодированные профили с толщиной стенки не менее 2 мм для предотвращения деформации под нагрузкой.
Если необходимо снизить затраты, возможна замена алюминия на фанеру или МДФ с вставками из стали или латуни. Однако такие решения требуют прецизионной фрезеровки и дополнительного усиления по всей длине. Фанеру следует выбирать не ниже 12 мм, клееную, без внутренних пустот. При использовании МДФ обязательна влагозащита – материал легко впитывает влагу и теряет форму.
Пластик (ПВХ, полиамид) не рекомендуется: при нагрузке возможны прогибы и износ резьбовых соединений. Исключение – направляющие малой длины без значительных боковых усилий.
При изготовлении треков самостоятельно важно обеспечить жёсткость сопряжений. Алюминиевые профили лучше крепить на винтах М5 с шагом не более 100 мм, в утопленные посадочные пазы. В случае использования деревянной основы – предварительное сверление и армирование резьбовых узлов металлическими втулками обязательно.
Подбор размеров и формы треков под конкретный фрезерный стол
Размер и конфигурация треков напрямую зависят от конструкции фрезерного стола, размеров рабочей поверхности и предполагаемых видов направляющих и упоров.
- Длина треков должна соответствовать полезной длине подачи заготовки. Для столов шириной до 800 мм оптимальна длина трека 600–700 мм, при ширине более 1000 мм – от 800 мм и выше.
- Ширина паза под T-трек подбирается под конкретный профиль. Например, для алюминиевых T-треков распространённой формы необходим паз шириной 19 мм и глубиной 9,5 мм.
- Глубина паза должна обеспечивать плотную посадку трека заподлицо с поверхностью стола, с учётом толщины клея или винтового крепежа. Допускается зазор не более 0,2 мм.
- Для установки трека по продольной оси рекомендуется оставлять отступ от края стола не менее 100 мм, чтобы избежать деформации столешницы при нагрузке.
- Если планируется установка поперечных треков, их следует располагать с шагом 200–300 мм от центра, ориентируясь на используемые шаблоны и упоры.
Форма треков зависит от задач:
- Прямой продольный трек – для направляющих и параллельных упоров.
- Г-образная конфигурация – для фиксации заготовок под углом и расширения функциональности.
- Крестовая система треков – для сложных операций с несколькими упорами и фиксаторами.
Не стоит использовать треки с нестандартным профилем – это усложняет подбор оснастки. Оптимален T-образный профиль под стандартные прижимы и болты М6.

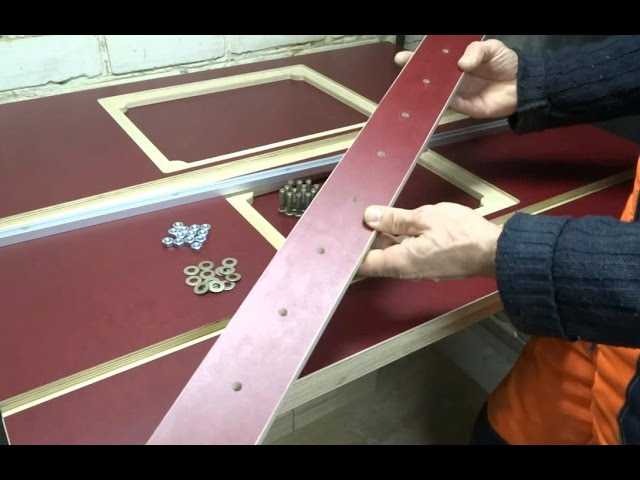

Разметка и подготовка паза под треки
Перед началом работ необходимо точно определить расположение треков на поверхности фрезерного стола. Используйте металлическую линейку и штангенциркуль для измерения отступов от краёв столешницы. Рекомендуемое расстояние от переднего края – 100–150 мм, в зависимости от размеров заготовок и фрезера.
Отметьте линии паза остро заточенным шилом или ножом по линейке. Это обеспечит точное позиционирование фрезы и предотвратит смещение при фрезеровании. Глубина паза должна соответствовать высоте трека, обычно 12–13 мм. Ширина – с минимальным зазором, в пределах 0,1–0,2 мм от ширины трека.
Для паза под Т-образный трек требуется двухступенчатая выборка. Сначала выберите прямой паз фрезой по дереву с направляющей втулкой. Затем используйте Т-образную фрезу подходящего диаметра. При фрезеровке избегайте полной глубины за один проход – оптимально 2–3 прохода с постепенным увеличением глубины.
После выборки тщательно проверьте паз на равномерность глубины по всей длине с помощью глубиномера. Попробуйте вставить трек – он должен входить с лёгким натягом без люфта. При необходимости подкорректируйте фрезой или зачистите края стамеской. Перед установкой удалите пыль и опилки, продув паз сжатым воздухом.
Изготовление треков из алюминиевого профиля или фанеры

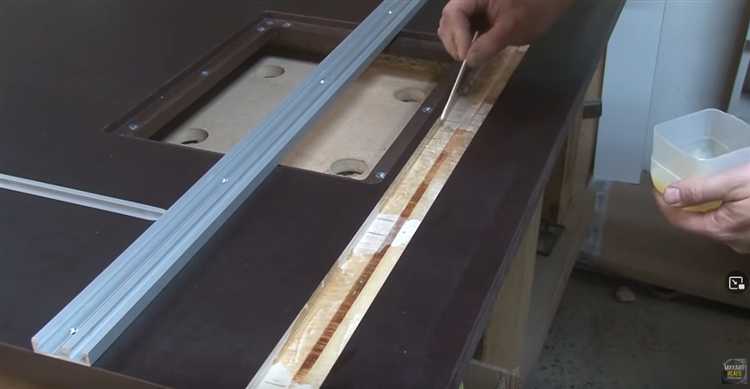

Установка алюминиевого трека начинается с выборки паза в столешнице. Используйте фрезу 20 мм и направляющую шину. Глубина паза – 8–10 мм, в зависимости от высоты профиля. Перед установкой профиль обезжиривается и фиксируется клеем типа ПВА D3 или эпоксидным составом. После высыхания дополнительно фиксируется саморезами с шагом 150 мм, предварительно рассверлив отверстия в профиле.
Если алюминиевого профиля нет, можно изготовить треки из фанеры. Подходит берёзовая фанера толщиной не менее 15 мм. Заготовки нарезаются шириной 25 мм. Вдоль середины каждого элемента фрезеруются Т-образные пазы глубиной 6 мм и шириной под головку болта М6. После фрезеровки поверхности обрабатываются шкуркой и пропитываются лаком или маслом для снижения трения.
Фанерные треки фиксируются к столу клеем и саморезами. Важно выдержать точную параллельность и глубину установки, чтобы направляющие не мешали движению заготовок и оснастки. Использование стальной шины, утопленной в паз, повысит износостойкость фанерного трека.
Крепление треков к столешнице: варианты и нюансы
Перед креплением треков важно определить их тип – Т-образные направляющие из алюминия требуют точной подгонки паза. Ширина паза должна соответствовать внешним габаритам профиля с допуском не более 0,2 мм, чтобы исключить люфт.
Оптимальная глубина врезки – 12–13 мм для стандартного Т-трека глубиной 9,5 мм. Это обеспечит утопленное положение профиля заподлицо с поверхностью. Если используется фанера толщиной 18 мм, допустимо не сквозное фрезерование, оставляя 4–5 мм основания.
Надёжный способ крепления – винты М4 с потайной головкой через подготовленные отверстия в треке. Предварительно сверлятся отверстия в треке и столешнице, затем выполняется зенковка под головки. Расстояние между точками крепления – не более 150 мм, особенно по краям и в местах предполагаемой нагрузки.
Для усиления фиксации применяется двухкомпонентный эпоксидный клей. Наносится тонкий слой в паз, трек вставляется и фиксируется струбцинами до полного отверждения. Такой способ исключает деформацию трека при динамической нагрузке.
Если основание стола выполнено из МДФ, рекомендуется использовать металлические закладные гайки, врезаемые с обратной стороны. Это повысит прочность резьбового соединения и исключит разбалтывание при многократной перестановке оснастки.
Не следует применять саморезы напрямую в мягкие древесные материалы – они быстро теряют фиксацию. Для съёмных треков лучше использовать вставные штифты или системы быстросъёмного крепления с эксцентриковыми зажимами.
Проверка соосности и уровня установки треков
Неправильно установленные треки могут привести к люфту, перекосу направляющих и браку в заготовках. Контроль соосности и уровня – обязательный этап перед окончательной фиксацией.
- Убедитесь, что монтажные пазы в столешнице фрезерного стола выполнены строго параллельно. Используйте металлическую линейку длиной не менее 600 мм или штангенциркуль с глубиномером для проверки расстояния от кромки стола до каждой стороны трека по всей длине.
- Проверьте горизонтальный уровень каждой направляющей. Приложите пузырьковый уровень непосредственно к треку в нескольких точках: у начала, середины и конца. Максимально допустимое отклонение – не более 0,2 мм на 500 мм длины.
- Для прецизионной проверки используйте калиброванную алюминиевую шину или гранитную линейку. Установите её на два трека – если наблюдаются зазоры, исправьте положение трека с помощью регулировочных шайб или подклады.
- Зажмите алюминиевый экструдер (или кусок шлифованной плиты) в треках и проверьте его перемещение. Если при перемещении ощущается сопротивление или заедание, значит, треки установлены с перекосом – корректируйте положение до устранения проблемы.
- После регулировки ещё раз проверьте зазор между направляющими по всей длине. Он должен быть одинаковым, с погрешностью не более 0,1 мм.
Только после полной проверки можно переходить к окончательной фиксации треков с помощью винтов или клеевого состава.
Интеграция треков с прижимами, упорами и шаблонами
Для точной и безопасной работы на фрезерном столе важно правильно интегрировать T-образные треки с прижимными устройствами, упорами и шаблонами. Используйте алюминиевые T-треки стандартов 19 мм или 32 мм, совместимые с большинством прижимов и направляющих. Монтаж треков выполняйте на глубине 5–6 мм от поверхности стола с использованием клея и шурупов через предварительно просверленные отверстия.
Для фиксации прижимов используйте стальные Т-болты с шагом резьбы M6 или M8 и зажимные барашки. Убедитесь, что болты свободно скользят внутри трека без заеданий. Для увеличения усилия прижима размещайте трек не ближе 50 мм от края столешницы, чтобы избежать деформации древесины под нагрузкой.
Линейные упоры крепите к продольным трекам с возможностью регулировки. Для этого используйте скользящие вставки из ПВХ или UHMW-пластика. Шаблоны для фрезеровки повторяющихся элементов также должны быть оснащены направляющими, соответствующими конфигурации треков. Это позволяет зафиксировать шаблон в нужной точке без дополнительных зажимов.
Избегайте использования самодельных прижимов без фиксации в треке – они могут сместиться при фрезеровке. Оптимально использовать магазинные комплектующие или точно изготовленные по чертежам элементы из алюминия толщиной не менее 4 мм. Под треки с поперечным размещением устанавливайте поперечные ребра жесткости в конструкции стола.
Для снижения износа подвижных соединений периодически очищайте треки от пыли и смазывайте сухим тефлоновым спреем. При частом использовании треков с шаблонами целесообразно установить ограничители хода, фиксируемые на торцах трека с помощью стопорных винтов.
Вопрос-ответ:
Какие материалы лучше всего подойдут для изготовления Т-образных треков своими руками?
Для самодельных Т-образных треков обычно используют алюминиевый профиль, фанеру высокой плотности (ФСФ) или МДФ. Алюминий предпочтителен благодаря жёсткости и долговечности — его можно приобрести в строительных магазинах в виде специальных направляющих. Если же в наличии только дерево, стоит использовать качественную влагостойкую фанеру толщиной не менее 18 мм. Для долговечности рекомендуется покрыть её лаком или эпоксидной смолой, чтобы уменьшить износ от перемещения фиксаторов и прижимов.
Какой инструмент потребуется для создания треков в столешнице фрезерного стола?
Для вырезания треков потребуется ручной фрезер с направляющей шиной или параллельным упором, фреза с прямым резом (шириной, соответствующей ширине будущего трека), линейка или направляющий профиль, струбцины для фиксации, а также измерительные инструменты. Если вы планируете использовать алюминиевые вставки, нужно предусмотреть точную глубину и ширину выборки. Дополнительно пригодится шуруповёрт или дрель для крепления треков к столешнице.
Как точно рассчитать расположение треков на фрезерном столе?
Разметку следует начинать с определения центра столешницы и области, где будет устанавливаться фрезер. От этой зоны отмеряют расстояния до предполагаемых направляющих треков. Обычно треки размещают параллельно кромке столешницы на одинаковом расстоянии друг от друга — это облегчает фиксацию прижимов и направляющих. Если используется Т-образная конфигурация, один из треков располагают поперёк, чтобы закрепить упор. Лучше делать чертёж на бумаге или в графическом редакторе перед работой, чтобы избежать ошибок.
Можно ли обойтись без алюминиевого профиля и сделать треки полностью из дерева?
Да, это возможно. Деревянные треки делают, вырезая паз нужной формы и размера в столешнице и усиливая его твёрдой вставкой из фанеры или дуба. Чтобы обеспечить надежное скольжение и уменьшить износ, пазы можно обработать воском или установить в них пластиковые направляющие. Такой вариант обойдётся дешевле, но требует более точной подгонки и не подходит для больших нагрузок. При интенсивной эксплуатации алюминиевый профиль прослужит дольше.
Как закрепить треки в столешнице, чтобы они не смещались со временем?
Если используются алюминиевые профили, их закрепляют с помощью саморезов с потайными шляпками через заранее просверленные отверстия. Для деревянных треков лучше использовать клей ПВА или столярный клей, а также усилить крепление саморезами снизу или с боков. При установке важно следить за тем, чтобы трек не выступал над поверхностью столешницы — для этого можно использовать фрезу с ограничителем глубины. После монтажа поверхность стоит выровнять шлифовкой.
