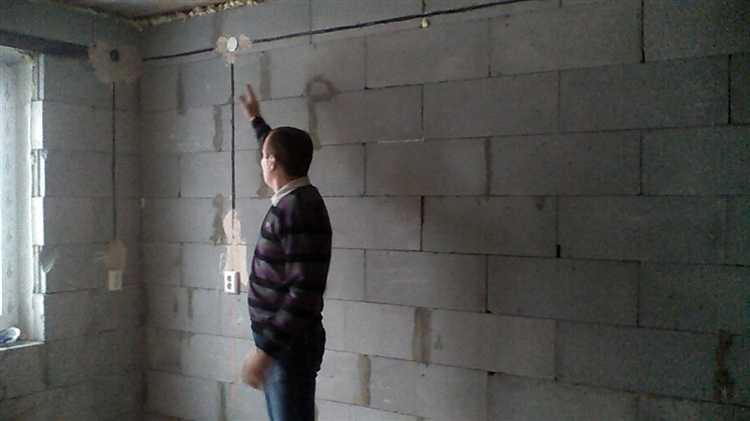

Прокладка электропроводки под штукатурку требует точного выбора кабеля с учётом условий эксплуатации и требований ПУЭ. Ошибки на этом этапе приводят к перегреву проводки, коротким замыканиям и дорогостоящему ремонту. Главное – правильно определить сечение, тип жил, материал изоляции и соответствие кабеля нормативам для скрытой укладки.
Для стационарной проводки внутри стен применяется кабель с медными жилами. Алюминий недопустим – он ломкий, теряет контакт со временем и запрещён к использованию в жилых зданиях для новых линий. Число жил – минимум три: фаза, ноль, заземление. Только в исключительных случаях возможна двухжильная прокладка, например, в старом фонде без заземляющего контура.
Типовая марка для скрытого монтажа – ВВГнг-LS. Он не поддерживает горение, почти не выделяет дыма при нагреве и разрешён для жилых помещений. Для влажных зон (ванная, кухня) стоит выбирать его с дополнительной гидроизоляцией, например, в исполнении с индексом FRLS.
Сечение кабеля определяется расчётом нагрузки. На розеточные группы обычно берут кабель 3×2,5 мм², на освещение – 3×1,5 мм². Варочную панель, духовой шкаф, кондиционер и бойлер подключают через отдельные линии, чаще всего – 3×4 или 3×6 мм², в зависимости от мощности. Никаких «запасов на глаз» – только расчёт, с учётом длины линии и предполагаемой нагрузки.
Кабель укладывается в штробу строго без натяжения, с запасом по длине на каждом конце. Применение гофры обязательно только в местах потенциального механического повреждения или при переходе через деформационные швы. Внутри монолитной стены кабель допускается укладывать без дополнительной защиты, если он соответствует требованиям по изоляции и прочности.
Какие марки кабеля подходят для скрытой прокладки
Для скрытой прокладки под штукатурку применяются кабели с медными жилами и двойной изоляцией, соответствующие требованиям пожарной безопасности. Основные марки:
- ВВГнг-LS – медный кабель с изоляцией из поливинилхлорида, не распространяющий горение, с пониженным дымо- и газовыделением. Подходит для жилых помещений, в том числе детских и спален.
- NYM – немецкий аналог ВВГ, с дополнительным внутренним слоем ПВХ между жилами, что повышает устойчивость к механическим нагрузкам. Допустим для прокладки в штробах без гофры при условии защиты штукатуркой.
- ПВС – мягкий многожильный кабель, не рекомендован для стационарной скрытой прокладки, но допускается при прокладке в гофре внутри перегородок из гипсокартона.
- КГ – гибкий резиновый кабель, применяется ограниченно и только при необходимости подключения временных нагрузок. Для постоянной проводки не используется.
Для стационарной проводки под штукатурку вне гофры допускаются только жесткие одножильные кабели класса 1 по ГОСТ 22483. Обязательна маркировка “нг-LS” – негорючие, с пониженным дымовыделением. Минимальное сечение жил:
- Розеточные группы – от 2.5 мм²
- Освещение – от 1.5 мм²
- Плиты, бойлеры, кондиционеры – от 4 мм², в зависимости от мощности
Прокладка выполняется в штробах с последующей защитой штукатурным слоем не менее 10 мм. Использование алюминиевых кабелей недопустимо.

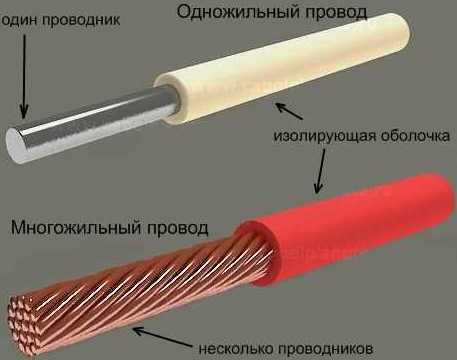

Какой тип жил выбрать: монолитная или многопроволочная
Многопроволочная жила состоит из скрученных тонких проволок. Гибкая, устойчива к многократным изгибам, но хуже удерживается в клеммах без наконечников. Повышенное контактное сопротивление требует особого внимания к качеству соединений. Не рекомендуется для скрытой проводки в штукатурке, особенно без распределительных коробок с доступом для обслуживания.
Для стационарной электропроводки под штукатурку в квартире предпочтительнее кабель с монолитными жилами. Он проще в монтаже, надежнее в долгосрочной эксплуатации и соответствует требованиям ПУЭ для неподвижной прокладки. Многопроволочные варианты оправданы только в случаях, когда необходима повышенная гибкость – например, при подключении к щиту в ограниченном пространстве.
Как определить необходимое сечение кабеля по нагрузке
Сечение кабеля подбирается исходя из максимальной силы тока, которую будет потреблять группа подключённых к нему устройств. Для точного расчёта необходимо суммировать мощности всех приборов, которые будут подключены одновременно. Результат указывается в ваттах.
Чтобы перевести мощность в силу тока, используется формула: I = P / U, где I – сила тока в амперах, P – мощность в ваттах, U – напряжение в вольтах (в большинстве квартир – 220 В). Например, для нагрузки в 4 400 Вт ток составит 20 А.
Для медного кабеля, проложенного под штукатуркой, при токе до 19 А подойдёт сечение 2,5 мм². При токе до 27 А – 4 мм². Для токов до 38 А – 6 мм². Если используется алюминиевый кабель, сечение должно быть больше: при тех же нагрузках – 4 мм², 6 мм² и 10 мм² соответственно.
Резерв по сечению обязателен: рекомендуется выбирать кабель с запасом в 20–25% от расчётного тока. Это снижает нагрев, увеличивает срок службы и позволяет подключать дополнительные приборы без замены проводки.
Особое внимание – длине линии. Если расстояние от щитка до точки подключения превышает 20 метров, необходимо увеличить сечение кабеля на одну ступень, чтобы компенсировать падение напряжения.

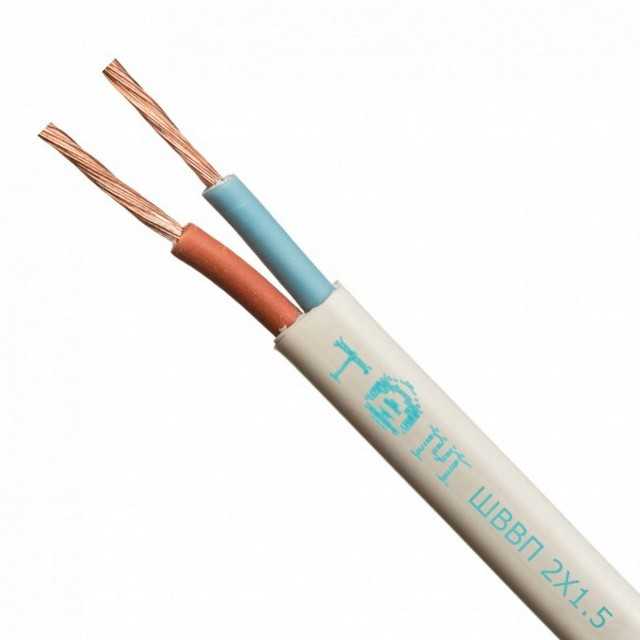

Какая изоляция допустима при монтаже под штукатурку
Для скрытой проводки под штукатурку допускается использование кабелей с изоляцией, рассчитанной на механические и термические нагрузки внутри строительных конструкций. Оптимальный выбор – кабели с медными жилами в двойной изоляции типа ВВГнг-LS. Наружная оболочка таких кабелей не поддерживает горение и не выделяет коррозионно-активных газов при нагреве.
Допустимо применение кабелей NYM, если соблюдаются условия прокладки: защитные трубы или каналы из негорючих материалов. Изоляция NYM состоит из ПВХ с промежуточным слоем из резиноподобного наполнителя, обеспечивающего дополнительную защиту от влаги и повреждений.
Кабели с одинарной изоляцией, в том числе марки ПВС, не предназначены для стационарной прокладки под штукатурку. Их гибкая конструкция и мягкая оболочка быстро теряют защитные свойства под действием нагрузки и температуры в толще стены.
Номинальное напряжение кабеля должно быть не ниже 0,66 кВ. Температурный диапазон эксплуатации – от -15 до +70 °C. При выборе учитывают не только тип изоляции, но и ее толщину: для жил сечением до 1,5 мм² – минимум 0,6 мм, для 2,5 мм² – не менее 0,7 мм.
Любая прокладка выполняется с учетом нормативов ПУЭ и СНиП: кабель не должен контактировать со штукатурным раствором напрямую, допускается укладка в гофру из ПВХ или ПНД с категорией негорючести не ниже Г1.

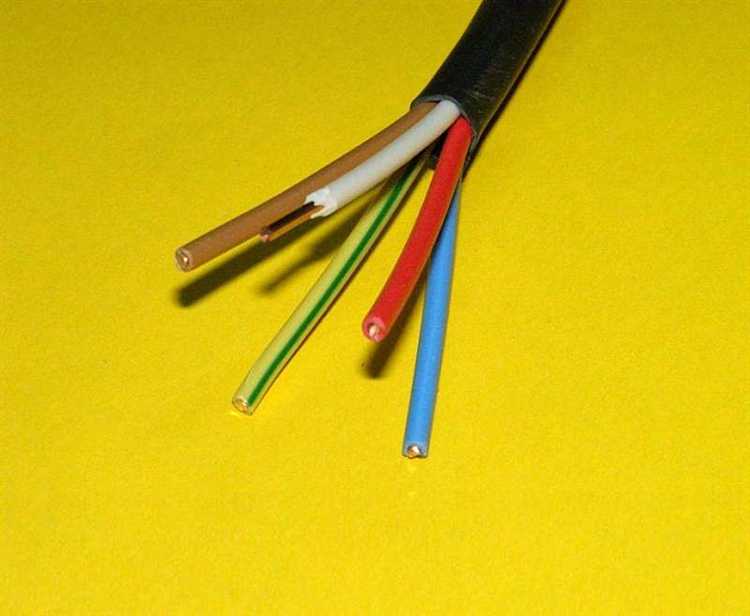

Можно ли использовать алюминиевый кабель в квартире
Алюминиевые кабели не запрещены к использованию в жилых помещениях, но в новых электропроводках их применять нецелесообразно. Основная причина – низкая механическая прочность и высокая окисляемость. При соединении с медью образуется гальваническая пара, что ускоряет коррозию и повышает риск нагрева в местах контакта.
Сечение алюминиевого проводника при равной нагрузке должно быть на 50% больше медного. Например, если для группы розеток достаточно медного кабеля 2,5 мм², то алюминиевый должен быть не менее 4 мм². Это усложняет монтаж и требует большего количества места в штробах и распределительных коробках.
Большинство современных автоматов и клемм рассчитаны на подключение медных жил. При использовании алюминия необходимы переходные зажимы или специальные клеммники типа WAGO, допускающие алюминий, с обозначением Al/Cu.
Согласно ПУЭ 7.1.34, для стационарной проводки в жилых зданиях допускается применение алюминиевых кабелей сечением не менее 16 мм². Это делает их пригодными разве что для ввода питания в квартиру, но не для разводки по комнатам.
Алюминий экономически выгоден при больших протяжённостях, например в наружных магистралях, но в пределах квартиры преимущества нивелируются сложностью монтажа, сниженной надёжностью и необходимостью соблюдения дополнительных условий при подключении.

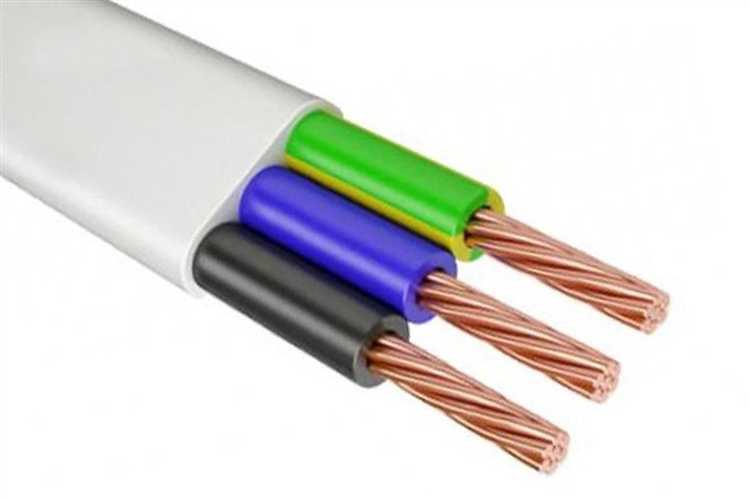

Что учитывать при прокладке кабеля в штробах
Для надёжной и безопасной проводки в штробах необходимо учитывать несколько технических и практических аспектов.
- Размер штробы: глубина должна быть не менее 25 мм, ширина – с запасом, чтобы кабель не был плотно прижат и не повредился при последующем заполнении раствором.
- Тип кабеля: используйте кабель с двойной изоляцией (например, ВВГнг-LS) для предотвращения распространения огня и уменьшения дымообразования.
- Количество кабелей: в одной штробе не рекомендуется прокладывать более трёх силовых кабелей, чтобы избежать перегрева и затруднений при ремонте.
- Изоляция от механических повреждений: кабель желательно дополнительно защитить гофротрубой или пластиковым коробом, особенно в местах с повышенным риском ударов.
- Монтаж и крепление: кабели должны фиксироваться пластиковыми или металлическими клипсами через каждые 30–40 см, чтобы избежать провисания и смещения.
- Угол прокладки: избегайте резких изгибов с радиусом менее 8–10 диаметров кабеля, чтобы сохранить целостность жил и изоляции.
- Разделение цепей: силовые и слаботочные кабели (например, интернет, ТВ) прокладывайте отдельно с расстоянием не менее 50 мм для снижения помех и безопасности.
- Допуск температуры: учитывайте, что в штробах температура может повышаться, поэтому кабель должен быть рассчитан на рабочую температуру не ниже +70°C.
- Доступность ремонта: планируйте трассу так, чтобы в случае необходимости можно было легко обнаружить и заменить повреждённый участок без разрушения всей стены.
Как проверить подлинность кабеля перед покупкой
Обратите внимание на толщину изоляции и оболочки. Для проводки под штукатурку минимальная толщина изоляции жил должна соответствовать нормативам – обычно не менее 0,7 мм для медных жил сечением до 2,5 мм². Измерьте толщину изоляции штангенциркулем для точности.
Проверьте вес кабеля на метр. Поддельные кабели часто легче, так как содержат меньше меди или используют сплавы низкого качества. Оригинальный медный кабель соответствует стандартному весу, указанному в технической документации производителя.
Разрежьте небольшой кусок и рассмотрите жилу. Медь должна быть яркой, однородной по цвету, без следов окисления и включений. Легированная или алюминиевая жила не подходит для скрытой проводки, поэтому наличие серебристого оттенка указывает на подделку.
Попросите сертификат соответствия и техническую документацию. Настоящий производитель всегда предоставляет эти документы, подтверждающие качество и безопасность кабеля.
Покупайте кабель в специализированных магазинах или у официальных дилеров. Избегайте рынков и сомнительных поставщиков, где риск подделки значительно выше.

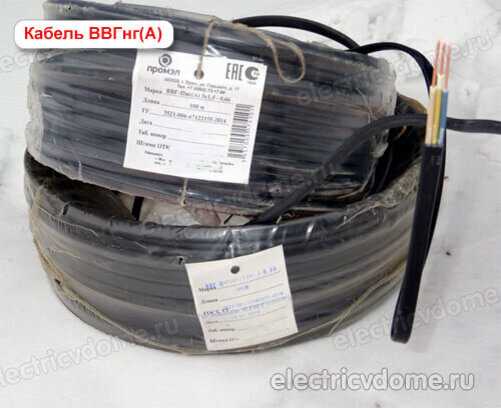

Какие сертификаты и маркировка должны быть на кабеле
При выборе кабеля для проводки под штукатурку в квартире важна наличие обязательных документов и правильной маркировки. Кабель должен иметь сертификат соответствия требованиям ГОСТ или Технического регламента Таможенного союза (ТР ТС 004/2011), подтверждающий безопасность и качество продукции.
Маркировка на изоляции кабеля включает следующие ключевые элементы:
1. Обозначение типа кабеля по ГОСТ или ТУ (например, ВВГ, NYM, ПУНП). Это важно для понимания конструкции и области применения.
2. Номинальное напряжение (например, 450/750 В), которое определяет максимальные рабочие параметры.
3. Количество и сечение жил (например, 3×1.5 мм²), что влияет на допустимую нагрузку и токовую нагрузку проводки.
4. Материал жил (медь или алюминий), так как медь предпочтительнее для квартирных условий по долговечности и проводимости.
5. Производитель и дата выпуска, что помогает проверить свежесть продукции и возможность возврата по гарантии.
6. Знак сертификации (например, РСТ, EAC) – свидетельство прохождения контроля соответствия на территории России и Евразийского экономического союза.
Отсутствие одного из этих элементов должно стать поводом отказаться от покупки кабеля. Только сертифицированный кабель с четкой маркировкой гарантирует безопасность монтажа и долговечность электропроводки.
Вопрос-ответ:
Какой сечение кабеля лучше выбрать для скрытой проводки в квартире?
Для скрытой проводки в жилых помещениях обычно используют кабели сечением 1,5 мм² для освещения и 2,5 мм² для розеток. Такое сечение обеспечивает достаточную нагрузочную способность и соответствует требованиям безопасности. Если планируется подключение мощных приборов, например, электроплиты, то нужно выбрать кабель с большим сечением, например 4 мм² или 6 мм².
Какие типы кабелей подходят для прокладки под штукатурку?
Для монтажа под штукатурку обычно применяют медные кабели с двойной изоляцией, которые выдерживают воздействие влажности и температуры. Наиболее распространены провода марки ВВГ, ПУГНП или NYM. Важно, чтобы оболочка была прочной и защищала жилы от механических повреждений в процессе укладки и эксплуатации.
Нужно ли использовать специальную гофру или трубы при укладке кабеля под штукатурку?
Часто при прокладке под штукатурку кабель укладывают прямо в штробы без дополнительной защиты, особенно если кабель имеет надежную изоляцию. Однако использование гофрированных труб или пластиковых трубок может повысить долговечность проводки и упростить замену кабеля в будущем. Особенно рекомендуется использовать защиту в местах с возможными механическими нагрузками.
Можно ли использовать алюминиевый кабель для скрытой проводки в квартире?
Алюминиевый кабель для внутренней скрытой проводки не рекомендуется. Он менее гибкий и склонен к окислению на контактных соединениях, что повышает риск перегрева и ухудшения контакта. В жилых помещениях предпочтительнее использовать медные кабели — они более надежны и безопасны.
Как проверить качество кабеля перед покупкой для проводки под штукатурку?
При выборе кабеля обратите внимание на наличие маркировки, соответствие ГОСТ или ТУ, а также сертификаты качества. Проверьте целостность изоляции — она должна быть ровной, без трещин и повреждений. При возможности осмотрите жилы: медь должна быть яркой, без следов коррозии. Лучше покупать продукцию известных производителей в проверенных магазинах.
