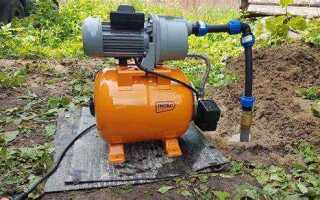

Установка насосного оборудования требует точного соблюдения технологических требований для обеспечения долговечной и эффективной работы. Ошибки на этапе монтажа могут привести к преждевременному износу деталей, снижению производительности и авариям. Важно учитывать тип насоса, характеристики рабочей среды, а также условия подключения.
Перед началом монтажа необходимо проверить комплектность поставки и состояние всех элементов: корпус, уплотнения, крепеж. Крепление насоса должно обеспечивать отсутствие вибраций и деформаций трубопроводов. Рекомендуется использовать упругие опоры и демпферы, чтобы минимизировать нагрузку на корпус.
Особое внимание уделяется выравниванию валов насоса и двигателя – допустимое отклонение не должно превышать 0,05 мм. Неправильное центрирование вызывает быстрый износ подшипников и уплотнений. Для контроля применяют индикаторы часового типа или лазерные нивелиры.
Подключение трубопроводов выполняется с учетом температурного расширения и гидравлических ударов. Рекомендуется устанавливать компенсаторы и обратные клапаны, чтобы избежать перенапряжений. После сборки необходимо провести тестовое включение с замером вибраций и температуры подшипников.
Следование точной последовательности действий и соблюдение технических норм при монтаже увеличивает срок службы насосного оборудования и снижает эксплуатационные затраты.

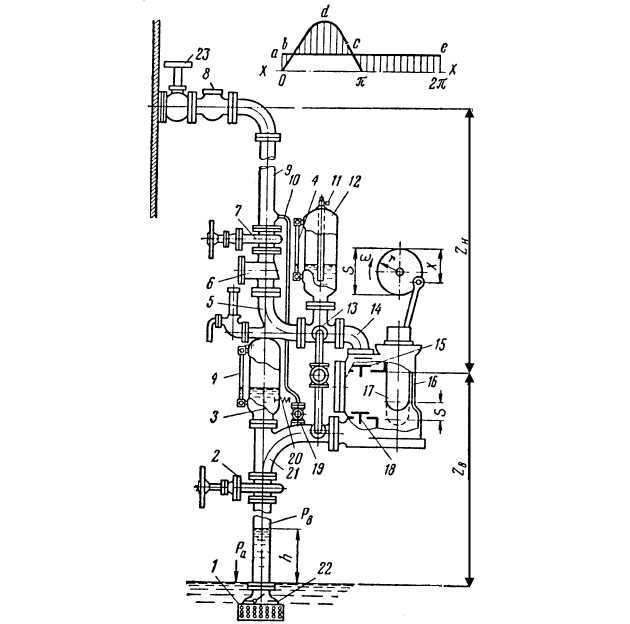

Выбор места установки насоса с учётом особенностей системы
Определение места установки насоса зависит от типа системы и характеристик трубопроводов. В системах водоснабжения насос следует размещать как можно ближе к источнику воды, чтобы минимизировать гидравлические потери и избежать кавитации. Расстояние от всасывающего патрубка до источника не должно превышать 1,5 метра, при этом рекомендуется предусмотреть прямой участок трубы длиной минимум 3 диаметра до входа в насос для стабилизации потока.

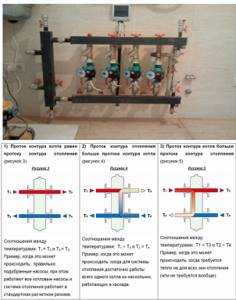

В отопительных системах насос монтируют на подающем трубопроводе, ниже расширительного бака, чтобы обеспечить правильное заполнение и избежать воздушных пробок. Высота установки должна позволять легко проводить техническое обслуживание и контролировать состояние уплотнений.
Для систем с грязной или агрессивной жидкостью насос ставят в доступном месте для регулярной очистки фильтров и замены изнашивающихся деталей. Важно предусмотреть защиту от вибраций и шумоизоляцию, особенно в жилых помещениях.
Монтаж насоса вблизи элементов управления и измерительных приборов обеспечивает оперативное регулирование и диагностику работы системы. Запрещается устанавливать насосы в зонах с резкими перепадами температуры или влажности, что может привести к преждевременному выходу из строя электроники и механических компонентов.
Учитывайте направление потока и возможность подключения обратного клапана – он должен быть установлен на выходном патрубке насоса. Правильное размещение минимизирует гидравлические удары и защищает насос от обратного тока.

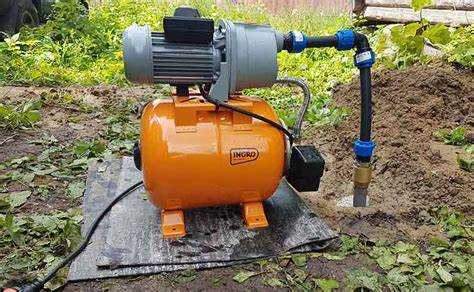

Подготовка основания и крепежных элементов для насоса
Основание для насоса должно обеспечивать устойчивость и минимальные вибрации при работе. Рекомендуется использовать бетонную плиту толщиной не менее 150 мм с классом прочности не ниже В25.
Перед заливкой основания необходимо выполнить следующие шаги:
- Очистить поверхность от пыли, грязи и масел.
- Установить опалубку и армирующую сетку с ячейками 100×100 мм из арматуры диаметром 10 мм.
- Ровно выставить анкерные болты с шагом и диаметром согласно технической документации насоса (обычно М16–М20, шаг 200–300 мм).
- Обеспечить горизонтальность основания с помощью строительного уровня, допуск не более ±2 мм на метр.
После заливки бетона выдержать не менее 7 суток до полного набора прочности. Поверхность основания должна быть ровной и сухой.
Для крепления насоса используются анкерные болты из стали класса прочности не ниже 8.8 с защитным покрытием от коррозии. Монтажные отверстия в основании под болты должны иметь диаметр на 2–3 мм больше диаметра болтов, чтобы компенсировать температурные расширения и точность установки.
Рекомендуемые действия при установке крепежных элементов:
- Использовать фиксирующие шайбы и гайки с пружинными шайбами для предотвращения самопроизвольного раскручивания.
- Перед затяжкой нанести на резьбу болтов антисептическую смазку для защиты от коррозии и обеспечения равномерного усилия.
- Затягивать крепеж равномерно по диагонали с моментом, указанным в технической документации насоса.
Следует избегать прямого контакта корпуса насоса с основанием – использовать резиновые прокладки толщиной 3–5 мм для гашения вибраций и снижения шума.
Правильное подключение всасывающей и напорной магистралей
Всасывающая магистраль должна иметь минимальное количество колен и резких сужений для уменьшения гидравлических потерь и кавитации. Диаметр трубопровода всасывающей линии должен быть равен или больше условного прохода насоса, но не менее 1,25 раза диаметра входного патрубка.
На всасывающей линии обязательна установка обратного клапана и запорной арматуры, чтобы предотвратить обратный поток и обеспечить безопасность при остановке оборудования.
Труба всасывающей магистрали должна располагаться с уклоном в сторону насоса (0,5–1°), чтобы избежать воздушных карманов и обеспечить свободный сток жидкости.
Напорная магистраль подключается с использованием жестких фитингов, чтобы предотвратить вибрации и потери герметичности. Диаметр напорной линии должен соответствовать расчетным значениям давления и расхода, обычно не меньше условного прохода выходного патрубка насоса.
После насоса на напорной линии монтируется обратный клапан и запорная арматура, что гарантирует надежность системы при остановке и обслуживании.
Все соединения необходимо герметизировать резьбовыми уплотнениями или фланцевыми прокладками, выдерживающими рабочее давление системы.
Рекомендуется предусмотреть гасители гидроударов на напорной линии для защиты от резких скачков давления при включении и выключении насоса.
Установка обратного клапана и его роль в системе
Обратный клапан предотвращает обратный ток жидкости после остановки насоса, что защищает оборудование от гидроударов и предотвращает самопроизвольное вращение ротора. Его монтаж обязателен на напорной линии насоса.
Клапан устанавливается непосредственно после выхода из насоса, с учётом направления потока, указанного на корпусе клапана. Для удобства обслуживания монтаж предусматривает установку отсекающего шарового крана перед клапаном и после него.
Выбор клапана основывается на диаметре трубопровода и максимальном рабочем давлении системы. Для бытовых и малых промышленных установок подходят пружинные обратные клапаны с рабочим давлением до 10 бар. Для систем с частыми пусками и остановками лучше использовать клапаны с быстрым срабатыванием и минимальным гидравлическим сопротивлением.
Перед установкой необходимо провести проверку работоспособности клапана: свободный ход запорного элемента и отсутствие деформаций. Монтаж должен исключать перекосы и чрезмерное натяжение, чтобы избежать протечек и выхода клапана из строя.
Рекомендуется использовать прокладки из резины или фторопласта для обеспечения герметичности соединений. После установки проводится испытание системы под рабочим давлением с контролем отсутствия обратного течения.
Подключение электропитания и проверка заземления
Перед подключением убедитесь, что напряжение соответствует техническим характеристикам насоса. Используйте отдельный автоматический выключатель с номиналом, соответствующим потребляемому току устройства, обычно на 10-16 А для бытовых насосов мощностью до 1,5 кВт.
Подключение выполняйте медными проводами с сечением не менее 1,5 мм² для насосов до 1 кВт и 2,5 мм² для мощных моделей. Контакты клеммных колодок должны быть плотно закреплены без видимых повреждений и окислений.
Для защиты электродвигателя установите УЗО с током срабатывания 30 мА. Это обеспечит безопасность при утечках тока на корпус.
Заземление – обязательный этап. Проверьте сопротивление контура заземления с помощью мультиметра или мегаомметра, оно должно быть не выше 4 Ом. Контакт заземления на насосе должен быть надежным, без коррозии и механических повреждений.
При отсутствии стационарного заземления организуйте его самостоятельно: вбейте в землю медный или стальной электрод длиной не менее 1,5 метра и соедините с корпусом насоса медным проводом сечением не менее 4 мм².
Провода питания и заземления прокладывайте раздельно, избегая пересечений с силовыми кабелями других устройств для минимизации помех и риска замыкания.
После подключения выполните тестовый пуск. Проверьте отсутствие искрения на клеммах и нагрева проводов в течение первых 10 минут работы. При подозрениях на неправильное подключение отключите питание и повторно проверьте схему.
Первичный запуск насоса и проверка герметичности соединений
После завершения монтажа насоса необходимо выполнить его первичный запуск и убедиться в правильности всех соединений. Это позволит исключить потенциальные утечки и гарантировать бесперебойную работу системы.
Перед запуском насоса проверьте следующие моменты:
- Проверка электропитания: Убедитесь, что все электрические соединения соответствуют требованиям и подключены в соответствии с инструкцией производителя.
- Проверка подачи жидкости: Перед запуском убедитесь, что насос заполняется рабочей жидкостью и нет воздуха в системе. Если насос оснащен воздушной воронкой, заполните её жидкостью до уровня указанного в инструкции.
- Правильность установки фильтров: Если насос работает с фильтрами, проверьте их чистоту и корректность установки.
После подготовки к запуску, выполните следующие действия:
- Первичный запуск насоса: Включите насос и наблюдайте за его работой. Важно не оставлять устройство без присмотра в первые несколько минут работы.
- Контроль за вибрацией и шумом: Убедитесь, что насос работает без излишних вибраций и шума, которые могут свидетельствовать о проблемах в монтаже или неисправностях устройства.
- Проверка герметичности: Осмотрите все соединения на наличие утечек жидкости. Если утечка обнаружена, немедленно выключите насос и устраняйте проблему.
Для проверки герметичности соединений:
- Визуальный осмотр: Внимательно проверьте все стыки труб, фитингов, а также места, где соединяются шланги или патрубки. Обратите внимание на возможные капли или следы жидкости.
- Использование мыльного раствора: Нанесите на соединения мыльную воду. Появление пузырей укажет на утечку.
- Тест под давлением: Если это предусмотрено инструкцией, проведите тест под рабочим давлением для выявления возможных утечек.
Если утечек не обнаружено, можно продолжить эксплуатацию насоса. Если проблемы есть, устраните их, обеспечив надежное затягивание всех соединений и при необходимости замену уплотнителей или труб.
Настройка защитных устройств и системы автоматики
После установки насосного оборудования необходимо правильно настроить защитные устройства и систему автоматики, чтобы обеспечить стабильную и безопасную эксплуатацию системы. Это включает в себя защиту от перегрузок, сухого хода, а также автоматическое управление рабочими режимами насосов.
Первым шагом является настройка защиты от перегрузки. Современные насосы оснащены тепловыми реле или автоматическими выключателями, которые предотвращают повреждения из-за избыточного тока. Для правильной настройки необходимо указать номинальный ток, соответствующий характеристикам насоса, а также выбрать чувствительность устройства к изменениям тока. Перегрузка может быть вызвана рядом факторов, включая засорение или работу насоса при недостаточной подаче жидкости.
Следующий этап – защита от сухого хода. Для этого в систему устанавливаются датчики уровня жидкости, которые обеспечивают отключение насоса при недостаточном уровне воды или жидкости. Эти датчики должны быть правильно откалиброваны, чтобы сработать в нужный момент, не допуская перегрева или разрушения рабочего механизма. Для насосов, работающих с жидкостями с различной вязкостью, необходимо настроить чувствительность датчиков в зависимости от свойств жидкости.
Также важным аспектом является настройка системы автоматики, которая регулирует работу насоса в зависимости от давления, уровня или температуры. Для этого используются регулирующие клапаны и преобразователи сигналов, которые обеспечивают точный контроль за параметрами системы. Автоматическое отключение или включение насоса должно происходить в зависимости от заранее заданных пределов давления и температуры. Важно настроить пороги срабатывания для предотвращения возможных аварийных ситуаций.
Для защиты от замерзания в холодное время года следует настроить систему поддержания минимальной температуры воды в трубопроводах. В некоторых случаях в систему могут быть включены обогреватели, которые включаются автоматически при понижении температуры ниже установленного значения. Эти устройства должны быть интегрированы в общую систему автоматики и правильно настроены для обеспечения надежной работы в зимний период.
Не менее важной является настройка аварийных сигнализаций, которые должны информировать операторов о любых отклонениях от нормальной работы системы. Сигнализация может включать звуковые и визуальные индикаторы, а также передавать данные на удаленные пульты управления. Важно настроить пороговые значения для срабатывания сигнализации и определить типы отклонений, на которые система должна реагировать.
Кроме того, для эффективного функционирования насосов необходимо настроить систему автоматического управления, которая будет учитывать динамические изменения в системе, такие как колебания давления, уровня жидкости или потребности в расходе. Это позволит оптимизировать работу насосного оборудования, снижая износ и повышая его срок службы.
Правильная настройка всех защитных и автоматических систем требует точных расчетов и тестирования. После завершения настройки необходимо провести серию испытаний с максимальной нагрузкой, чтобы убедиться в корректности всех установленных параметров и в безотказной работе системы в различных условиях эксплуатации.
Техническое обслуживание и проверка работы после монтажа
После завершения монтажа насосной установки необходимо провести комплекс мероприятий для проверки работоспособности и предотвращения возможных неисправностей в будущем. Основные этапы технического обслуживания включают в себя проверку всех рабочих параметров и состояния насосного оборудования.
1. Проверка герметичности соединений
Первым шагом является проверка герметичности всех соединений трубопроводов, фитингов и элементов системы. Примените метод визуального осмотра и, если возможно, проведите тест под давлением. Обратите внимание на возможные утечки, особенно в местах сварных швов и резьбовых соединений. В случае обнаружения протечек, устраняйте их немедленно с использованием соответствующих герметиков или заменой поврежденных элементов.
2. Проверка электрической схемы
Убедитесь в правильности подключения насосного оборудования к электросети. Проверьте заземление и соответствие проводки нормативным стандартам. С помощью мультиметра проверьте напряжение и ток в сети, а также защиту от короткого замыкания и перегрузки. При необходимости произведите настройку реле давления и других защитных устройств.
3. Тестирование работы насоса
Запустите насос и наблюдайте за его работой. Обратите внимание на следующие аспекты:
- Рабочие параметры (давление, расход воды, температура). Если значения не соответствуют расчетным, найдите причину.
- Работа насосного мотора: отсутствие вибраций, шумов и перегрева.
- Отсутствие утечек жидкости или воздуха в системе.
4. Проверка системы управления
Проверьте правильность работы автоматических систем управления насосом. Убедитесь, что реле давления включается и выключает насос в заданных пределах. Если система оснащена датчиками уровня или другими устройствами, проверьте их точность и реакцию на изменения параметров.
5. Оценка вибраций и шума
После запуска насоса внимательно осмотрите его на наличие избыточных вибраций или шума, которые могут указывать на неправильную установку или механическое повреждение. Используйте вибрационные датчики, если это необходимо для точной диагностики.
6. Оценка качества воды и работы фильтров
Если насос используется для перекачки воды или другой жидкости, проверьте эффективность работы фильтров. Проверьте на наличие загрязнений в жидкости и корректность работы системы фильтрации, чтобы предотвратить загрязнение оборудования.
7. Периодическая проверка и обслуживание
После успешного запуска и первого тестирования установите график регулярного обслуживания. Каждые 6 месяцев проводите полную проверку работы насоса, включая промывку фильтров, проверку насосного агрегата на износ, а также замену уплотнителей и других рабочих элементов, если это необходимо.
Тщательное соблюдение этих шагов обеспечит долгосрочную и надежную работу насосного оборудования без неожиданных поломок и аварийных ситуаций.
Вопрос-ответ:
Какие этапы включает в себя монтаж насоса?
Монтаж насоса начинается с выбора подходящего места для установки. Оно должно быть сухим и защищенным от внешних воздействий, таких как мороз или прямые солнечные лучи. Затем нужно подготовить основание: установить под насос специальную платформу или фундамент, чтобы избежать его деформации и обеспечить стабильность. После этого идет установка самой насосной станции, подключение трубопроводов и подключение к электросети. Завершающим этапом является проверка всех соединений на герметичность и проведение тестового пуска насоса.
Как правильно подключить насос к трубопроводной системе?
Подключение насоса к трубопроводной системе начинается с выбора труб, подходящих для данного типа насоса. Трубопровод должен быть надежно закреплен, чтобы избежать утечек и вибрации. Установите запорные клапаны и фильтры перед и после насоса, чтобы защитить его от загрязнений и предотвратить повреждения. Для герметичности соединений используйте уплотнительные кольца или герметик. Проверьте правильность подключения труб с учетом направления потока жидкости, указанного на корпусе насоса.
Какие ошибки часто совершают при установке насоса?
Одной из наиболее распространенных ошибок является неправильное размещение насоса, когда он подвергается механическим воздействиям, например, сильным вибрациям или тепловым нагрузкам. Также часто забывают о фильтрах и запорных клапанах, которые защищают насос от загрязнений. Неправильная установка трубопроводов, отсутствие нужных углов наклона или неправильно подобранные материалы могут привести к утечкам и снижению эффективности работы насоса. Еще одной ошибкой является плохое подключение к электросети или неправильное заземление, что может привести к выходу оборудования из строя.
Что нужно учитывать при выборе места для установки насоса?
Выбор места для установки насоса зависит от типа оборудования и условий эксплуатации. Для большинства насосов важно, чтобы место установки было хорошо вентилируемым и защищенным от попадания влаги, пыли и экстремальных температур. Желательно, чтобы насос находился на уровне земли или чуть ниже, чтобы избежать проблем с воздушными пробками. Также не стоит устанавливать насос в помещениях с высокой влажностью, так как это может повлиять на его долговечность.
Как проверить правильность монтажа насоса после установки?
После установки насоса нужно провести несколько тестов для проверки его работы. Сначала стоит включить насос и внимательно следить за его работой, обращая внимание на возможные шумы или вибрации. Проверьте все соединения на герметичность — если обнаружены утечки, их нужно устранить. Проверьте, правильно ли работает автоматическая защита, если она есть, а также убедитесь, что насос функционирует в заданных параметрах, например, по давлению или расходу воды. После этого можно переходить к более сложным испытаниям, таким как проверка системы управления и работы на полную мощность.
Как правильно установить насос в системе водоснабжения?
При монтаже насоса в системе водоснабжения важно учитывать несколько ключевых моментов. Во-первых, насос должен быть установлен на ровной и устойчивой поверхности, чтобы исключить вибрации и лишний шум в процессе работы. Перед установкой следует убедиться, что в трубопроводах нет засоров и что все соединения герметичны. Насос устанавливается так, чтобы его выход был направлен в нужную сторону, а также важно проверить, чтобы кабели питания не подвергались механическим повреждениям. Все соединения должны быть надежно закреплены, а насос — вентилирован для предотвращения перегрева. После монтажа необходимо провести тестовую проверку работы устройства, чтобы убедиться, что нет утечек и насос функционирует корректно.
