Как подключить узип в однофазной сети без заземления

В однофазных электрических сетях без контура заземления установка устройства защиты от импульсных перенапряжений (УЗИП) требует особого подхода. Отсутствие защитного проводника PE исключает стандартную схему TN, что ограничивает варианты подключения и требует учитывать особенности изолированной нейтрали.

Основная задача при подключении УЗИП в таких условиях – обеспечить отвод импульсного напряжения без возможности замыкания на землю. На практике используется схема подключения между фазой (L) и нулевым рабочим проводом (N), с последующим ограничением напряжения на клеммах. Для этого подходят УЗИП класса II с ограничением напряжения не выше 1,5 кВ.

Если в сети используется система с глухозаземленной нейтралью, но физически отсутствует заземляющий контур, подключение УЗИП к нейтрали возможно только при условии стабильного потенциала на N. При этом следует применять искровые разрядники с высоким импульсным током (>10 кА) и варисторы с допустимым уровнем остаточного напряжения не более 1,2–1,5 кВ.

Подключение УЗИП в таких сетях выполняется строго параллельно защищаемой нагрузке, с минимальной длиной соединительных проводников. Рекомендуется использовать медные провода сечением не менее 4 мм² и длиной не более 0,5 м от точки подключения до устройства. Недопустимы многослойные соединения и общий нулевой провод с другими цепями.

При отсутствии заземления крайне важно обеспечить координацию УЗИП с входным автоматическим выключателем: допустимое время отключения при перенапряжении не должно превышать 25 мс, чтобы избежать перегрева компонентов УЗИП. Рекомендуется установка автоматов с характеристикой C или D для повышения устойчивости к кратковременным импульсам тока.

Можно ли подключать УЗИП без контура заземления

УЗИП предназначены для отвода импульсных перенапряжений в землю. Без эффективного заземления устройство теряет способность безопасно рассеивать энергию, накопленную при грозовом или коммутационном воздействии.

Подключение УЗИП в однофазной сети без заземления допускается только в системах с изолированной нейтралью (например, IT), где защита реализуется по другим принципам. В бытовых условиях это крайне редкий случай. В типичных однофазных сетях TN-C и TN-S отсутствие заземляющего контура делает установку УЗИП неэффективной и потенциально опасной.

Если защитное заземление отсутствует, а установка УЗИП необходима, временным решением может быть использование устройства типа 2 с подключением на фазу и ноль. Однако его способность к отводу тока будет ограничена, и оно не обеспечит полной защиты оборудования.

Для полноценной работы УЗИП требуется сопротивление заземляющего устройства не выше 10 Ом. Если контур отсутствует, его нужно обустроить до установки УЗИП. Это особенно важно при использовании устройств класса 1 и 2, предназначенных для отвода больших токов разряда (до 25 кА и более).

Подключение УЗИП без заземления технически возможно, но практически бесполезно. В лучшем случае оно не сработает, в худшем – приведёт к пробою изоляции или поражению током. Установка должна проводиться только после оценки состояния сети и наличия корректного заземления.

Выбор типа УЗИП для однофазной сети без заземления

При отсутствии системы заземления в однофазной сети, основным критерием выбора устройства защиты от импульсных перенапряжений (УЗИП) становится его способность ограничивать напряжение между проводами фазы и нуля, не опираясь на контур заземления. В такой конфигурации применяются УЗИП типа 2 с варисторной технологией, рассчитанные на подключение между фазой и нулём.

Номинальное напряжение устройства должно соответствовать значению 230 В AC. Уровень защиты (Up) не должен превышать 1,5 кВ. Это ограничение снижает риск повреждения бытовой электроники при грозовых разрядах или коммутационных импульсах.

Максимальный разрядный ток (Imax) должен быть не менее 10 кА (8/20 мкс), при этом предпочтение отдают моделям с возможностью термического отключения в случае деградации варистора. Это важно для повышения пожарной безопасности, так как отсутствие заземления исключает отвод энергии через землю.

Подключение выполняется строго между фазой и нулём. УЗИП, рассчитанные на подключение к PE, в такой системе не применяются, так как они не смогут корректно функционировать и могут создать опасные условия при пробое.

В сетях с изолированной нейтралью (например, IT-системы) применяются специальные УЗИП с увеличенным рабочим напряжением между фазой и нейтралью, при этом проверка их совместимости с конкретной топологией обязательна. Для TN-C сетей без заземляющего проводника возможна установка УЗИП между L и PEN, если PEN стабилен и надёжно соединён с нулём трансформатора.

Выбор конкретной модели необходимо согласовать с техническими характеристиками питающей сети и паспортами электрооборудования, подлежащего защите.

Схема подключения УЗИП в сети TN без PE-проводника

В однофазной сети TN без выделенного PE-проводника подключение устройства защиты от импульсных перенапряжений (УЗИП) требует особого подхода. В такой конфигурации отсутствует отдельная защитная жила, поэтому УЗИП монтируется между фазным проводником (L) и рабочим нулём (N).

При выборе УЗИП необходимо учитывать категорию II или III по стандарту ГОСТ Р IEC 61643-11. Устройство должно быть рассчитано на напряжение не ниже 275 В и иметь ограничение напряжения не выше 1,5 кВ. Типичная маркировка – тип 2 (класс II), с максимальным импульсным током не менее 10 кА (8/20 мкс).

Подключение осуществляется параллельно линии, как можно ближе к вводу. Фазный и нулевой провода подсоединяются к клеммам L и N УЗИП соответственно. Корпус устройства должен быть заземлён, но при отсутствии PE допускается подключение к шине PEN, если она имеется в щите. При этом длина проводников между УЗИП и точкой подключения должна быть минимальной – не более 0,5 м. Суммарная длина фазного и нулевого проводников не должна превышать 1 м.

Важно обеспечить надёжный контакт на клеммах и исключить использование многожильных проводов без наконечников. Сечение проводников – не менее 4 мм² для меди. При монтаже следует учитывать необходимость последующего обслуживания: предусмотреть доступ к УЗИП и возможность визуального контроля состояния индикатора.

Использование УЗИП в сети TN без PE возможно только при наличии надёжного нулевого проводника. При малейшем сомнении в его стабильности следует пересмотреть схему подключения или установить комбинированный модуль с функцией отключения при обрыве N.

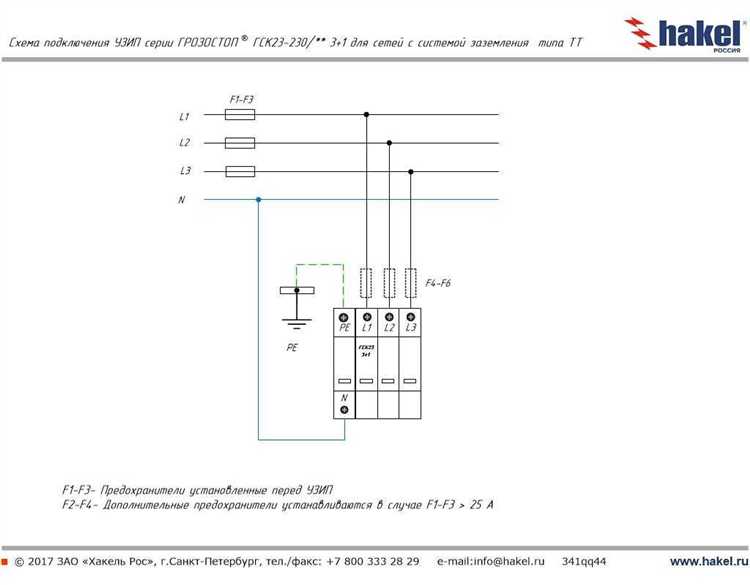

Особенности работы УЗИП в сети TT при отсутствии заземления

В сети TT основное требование к работе устройства защиты от импульсных перенапряжений (УЗИП) – наличие заземляющего контура, через который отводится импульсная энергия. При его отсутствии УЗИП теряет возможность корректной работы: энергия перенапряжения не имеет пути отвода, и возникает риск пробоя изоляции или возгорания оборудования.

В однофазной сети TT при отсутствии заземления подключение УЗИП между фазой и нейтралью (L–N) возможно, но ограничивает функциональность. Такое подключение не обеспечивает защиту от перенапряжений между фазой и землёй (L–PE), что критично при ударе молнии или индукции от рядом расположенного оборудования. Кроме того, при срабатывании УЗИП в такой схеме энергия направляется в нейтраль, которая в TT-сети не заземляется на вводе в здание, а потому не обеспечивает безопасного рассеивания.

Применение УЗИП в TT-сети без заземления допускается только временно и с жёстким ограничением по уровню защищаемого оборудования. В этом случае следует выбирать УЗИП с высокой импульсной стойкостью и минимальной утечкой тока в нормальном режиме. Например, устройство с уровнем защиты не выше 1,5 кВ и максимальным импульсным током не менее 10 кА (8/20 мкс).

Для минимизации риска необходимо:

• установить УЗИП только между L и N;
• обеспечить селективность с автоматами защиты, учитывая пиковый ток срабатывания УЗИП;
• ограничить применение такой схемы до ввода в эксплуатацию полноценного заземления.

При постоянной эксплуатации без заземления использование УЗИП не решает проблему перенапряжений полностью. В таких условиях следует приостанавливать подключение чувствительных устройств до установки заземляющего контура.

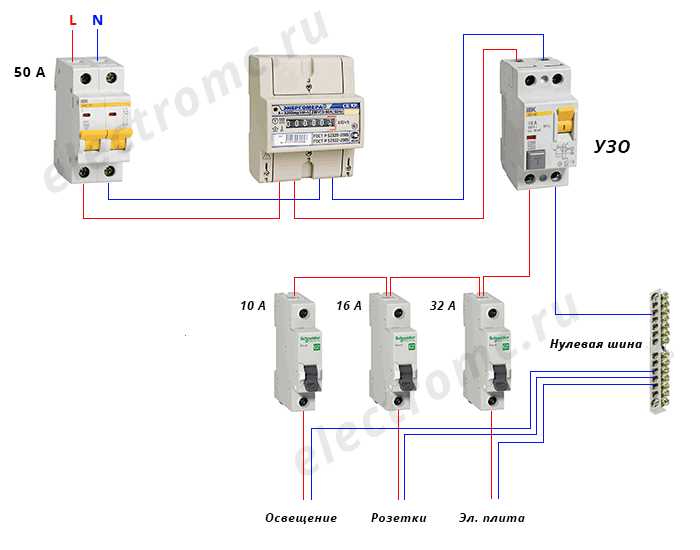

Риски при подключении УЗИП в системе без заземления

Установка устройства защиты от импульсных перенапряжений (УЗИП) в однофазной сети без заземления сопряжена с рядом технических ограничений и опасностей. Основная проблема заключается в отсутствии пути отвода импульсного тока, что делает работу УЗИП непредсказуемой.

В сети типа IT или в обесточенной TN-системе без подключения к заземляющему контуру, УЗИП не может эффективно перенаправить разрядный ток. В результате, часть энергии перенапряжения остаётся в цепи и попадает на оборудование. Это повышает риск выхода из строя чувствительной электроники, особенно при использовании варисторных или искровых элементов.

Если в схеме подключения используется УЗИП типа 2 или комбинированное устройство без рабочего заземления, возможно возникновение обратного пробоя. Это создаёт потенциально опасное напряжение на корпусах электроприборов, что особенно критично при наличии утечек в изоляции.

Нарушение координации между ступенями защиты также приводит к ложным срабатываниям или перегреву УЗИП. Без корректной работы первого уровня защиты (УЗИП типа 1, как правило устанавливаемого на вводе с заземлением) второй и третий уровни перегружаются и быстро выходят из строя.

Кроме того, при отсутствии заземляющего проводника отсутствует контроль потенциала относительно земли, что затрудняет диагностику аварий и усложняет реализацию системы уравнивания потенциалов.

Рекомендуется использовать УЗИП только при наличии полноценного заземления с сопротивлением не выше 4 Ом, а в сетях без него – применять другие методы защиты, такие как гальваническая развязка или отказ от подключения УЗИП вовсе. Подключение устройства без надлежащего отвода энергии снижает его эффективность до нуля и может усугубить последствия импульсных перенапряжений.

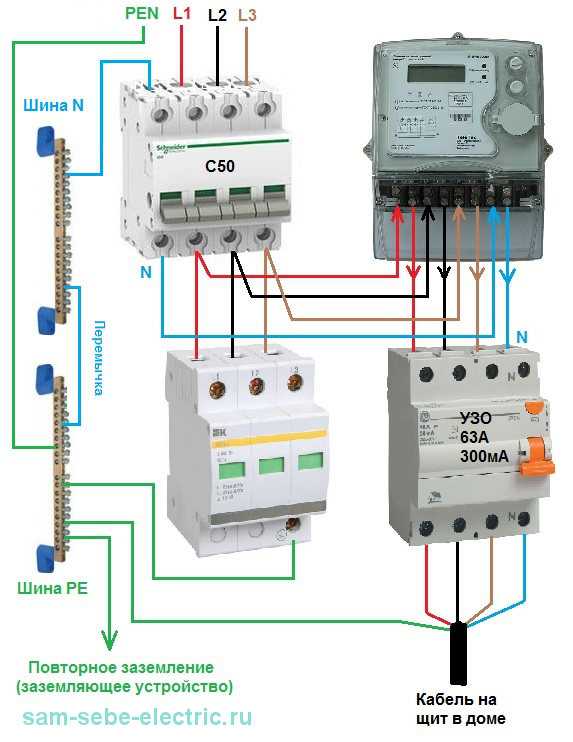

Монтаж УЗИП между фазой и нулем: допустимо ли это

В однофазной сети без заземления подключение устройства защитного отключения по напряжению (УЗИП) между фазой и нулём возможно, но требует соблюдения ряда условий и понимания ограничений.

Основные аспекты, влияющие на монтаж:

• Тип сети и наличие защитного проводника: В сети без PE (защитного заземления) УЗИП не может оперировать классическим способом, поскольку отсутствует путь на землю для рассеивания импульсных токов.
• Назначение подключения: УЗИП, установленный между фазой и нулём, ограничивает перенапряжения за счёт короткого замыкания в цепи питания, снижая напряжение на нагрузке.
• Технические характеристики УЗИП: Устройства должны иметь максимальный рабочий ток и напряжение, соответствующие параметрам конкретной однофазной сети.

Рекомендации по монтажу:

1. Использовать УЗИП с минимальным остаточным напряжением и подходящим классом защиты для сети без заземления.
2. Подключать УЗИП строго между фазой и нулём, избегая включения на «землю», так как её нет в схеме.
3. Обеспечить надёжный контакт и правильную полярность, чтобы устройство не выходило из строя и выполняло защитную функцию.
4. Проверять совместимость УЗИП с источником питания и нагрузкой, учитывая характеристики сети (например, номинальное напряжение 230 В, частоту 50 Гц).
5. Рассматривать возможность дополнительной установки защитных элементов, например, варисторов или разрядников, для повышения надёжности защиты.

Ограничения и риски:

• Отсутствие заземления снижает эффективность отвода импульсных токов и повышает риск повреждения оборудования при молниевых и коммутационных перенапряжениях.
• Некорректный монтаж может привести к срабатыванию УЗИП в штатных режимах, что вызовет ложные срабатывания и выход устройства из строя.
• Для полного соблюдения норм безопасности желательно предусмотреть заземление или использовать специализированные УЗИП для IT-сетей.

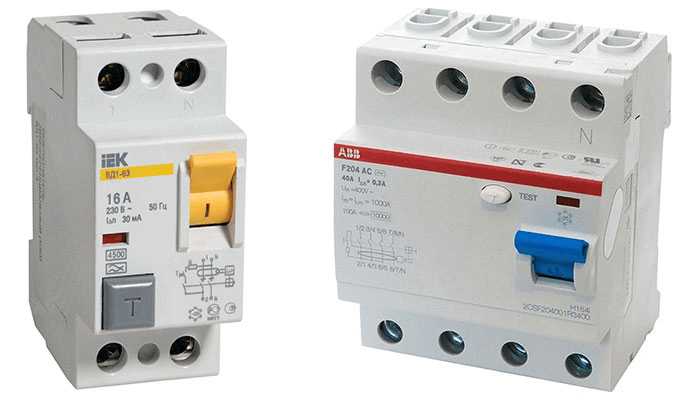

Альтернативные способы защиты при отсутствии заземления

В однофазной сети без заземления применение стандартных УЗИП затруднено, так как нет опорного потенциала для сброса импульсных перенапряжений. Для обеспечения защиты рекомендуются следующие методы:

• Использование УЗИП с гальванической развязкой и изоляцией от земли. Такие устройства ограничивают перенапряжения между фазой и нейтралью, не требуя подключения к заземлению.
• Установка диодов или варисторов между фазой и нулём, способных быстро ограничивать импульсные выбросы, сохраняя изоляцию цепи.
• Применение изоляционных трансформаторов с высоким уровнем сопротивления изоляции, снижающих вероятность возникновения перенапряжений и обеспечивающих дополнительную защиту.
• Мониторинг и поддержание высокого сопротивления изоляции проводки, чтобы минимизировать токи утечки и предотвратить рост перенапряжений.
• Использование автоматических выключателей и дифференциальных устройств защитного отключения (УЗО) с чувствительностью, позволяющей оперативно отключать повреждённые участки сети.

Выбор подходящего варианта зависит от конкретных условий эксплуатации и параметров электросети. При отсутствии заземления обязательна регулярная проверка состояния изоляции и элементов защиты для предотвращения выхода оборудования из строя.

Вопрос-ответ:

Можно ли подключить УЗИП в однофазной сети без заземления, и насколько это безопасно?

Да, подключение УЗИП в однофазной сети без заземления возможно, но с определёнными ограничениями. В таких случаях защита будет работать не так эффективно, поскольку устройство не сможет сбросить перенапряжение на землю. Вместо этого перенапряжение может уйти через нейтральный провод, что снижает уровень защиты оборудования и требует применения специальных типов УЗИП, рассчитанных на работу без заземления.

Какой тип УЗИП лучше использовать в однофазной сети без заземления?

В сети без заземления рекомендуется применять устройства класса B или C с изоляцией между фазой и нейтралью, способные работать в режиме «плавающей нейтрали». Такие модели обеспечивают ограничение перенапряжений, не завися от наличия защитного проводника, и уменьшают риск повреждений электрических приборов при скачках напряжения.

Какие особенности монтажа УЗИП в однофазной сети без заземления нужно учитывать?

При установке УЗИП без заземления важно уделить внимание правильному подключению нейтрали и фазного провода, а также соблюдать требования производителя к типу и сечению проводников. Дополнительно следует предусмотреть возможность контроля состояния устройства, поскольку отсутствие заземления затрудняет работу некоторых индикаторов и защитных механизмов. В некоторых случаях рекомендуется использовать отдельные цепи или установки для снижения электромагнитных помех.

Влияет ли отсутствие заземления на срок службы УЗИП в однофазной сети?

Отсутствие заземления обычно сокращает срок службы УЗИП, поскольку устройство подвергается более высоким нагрузкам при перенапряжениях. Без возможности эффективно сбрасывать импульсы на землю, внутренние компоненты испытывают повышенное напряжение, что ведёт к ускоренному износу и потенциальным отказам. Поэтому в таких сетях рекомендуется регулярно проводить диагностику и своевременную замену устройств.

Можно ли улучшить защиту при использовании УЗИП в однофазной сети без заземления другими способами?

Да, помимо правильного выбора и подключения УЗИП, можно повысить уровень защиты с помощью дополнительных мер. Например, установка автоматических выключателей с функцией защиты от перенапряжений, применение стабилизаторов напряжения и организация системы зануления. Также важно минимизировать длину проводов и использовать качественные кабели, что уменьшит вероятность возникновения перенапряжений и снизит нагрузку на УЗИП.

Как правильно подключить устройство защиты от импульсных перенапряжений (УЗИП) в однофазной сети, где отсутствует заземление?

В однофазной сети без заземления подключение УЗИП требует соблюдения определённых правил. Обычно УЗИП подключают между фазой и нулём, так как защиту от перенапряжений по отношению к заземлению обеспечить невозможно из-за его отсутствия. При этом важно выбирать устройства, рассчитанные на работу в таких условиях, с низким остаточным напряжением и способностью гасить импульсы без заземления. Нулевой провод должен иметь хорошее соединение и минимальное сопротивление, чтобы обеспечить надёжную работу УЗИП. Также стоит обратить внимание на характеристики УЗИП, в частности на максимальный ток импульса и напряжение срабатывания, чтобы они соответствовали параметрам сети.

Какие риски связаны с использованием УЗИП в однофазной сети без заземления и как их минимизировать?

Отсутствие заземления в однофазной сети осложняет защиту оборудования и электросети от импульсных перенапряжений. УЗИП, подключённые между фазой и нулём, не могут полностью отводить перенапряжение, что увеличивает нагрузку на устройство и снижает уровень защиты. В таких условиях повышается вероятность повреждения электроники или оборудования. Чтобы снизить риски, рекомендуется использовать УЗИП с высокой способностью гашения импульсных токов и минимальным остаточным напряжением. Важно регулярно проверять состояние нулевого провода и подключать УЗИП в соответствии с рекомендациями производителя. Если возможно, лучше предусмотреть организацию заземления или использовать дополнительные меры защиты, например, устройства с гальванической развязкой или ИБП с защитой от перенапряжений.
