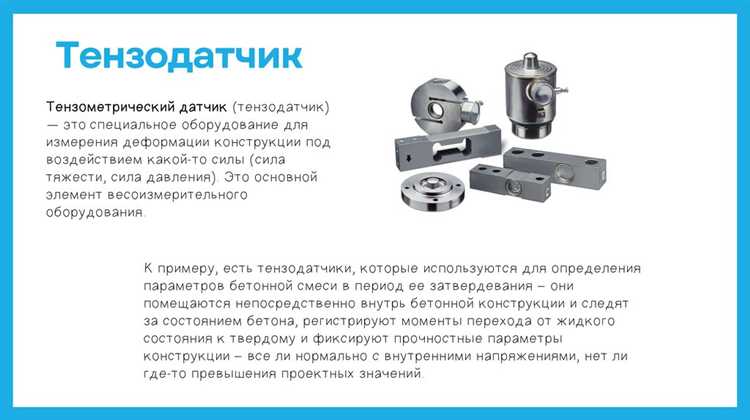

Манометры с тензодатчиком используют чувствительные элементы, преобразующие механическое воздействие давления в изменение электрического сигнала. Ключевым узлом выступает тензорезистивный элемент, расположенный на деформируемой мембране. Мембрана изготавливается, как правило, из нержавеющей стали AISI 316L или бериллиевой бронзы – эти материалы обеспечивают стабильность формы при нагрузке и устойчивость к коррозии в агрессивных средах.
Форма мембраны подбирается в зависимости от диапазона измерений и требуемой точности. Для низкого давления (до 1 бар) используются волнообразные или капсульные мембраны, обеспечивающие высокую чувствительность за счёт большей амплитуды деформации. При давлениях выше 100 бар применяются плоские мембраны с усилением, что снижает риск остаточной деформации.
Расположение тензорезисторов – т.н. полумостовая или полная мостовая схема – оказывает влияние на температурную компенсацию и линейность отклика. Рекомендуется использовать полную мостовую конфигурацию с четырьмя активными тензорезисторами, наклеенными по диагонали, для обеспечения минимальной чувствительности к температурным дрейфам и механическим перекосам.
При выборе чувствительного элемента необходимо учитывать характеристики рабочей среды: температура, агрессивность, наличие пульсаций. Для температур выше 150 °C используются специальные тензодатчики с выносным чувствительным элементом и капиллярной связью. В условиях вибрации рекомендуется применять клеевые составы с высокой устойчивостью к циклическим нагрузкам и усиливать посадку тензорезисторов дополнительными керамическими подложками.
Материалы чувствительных элементов: критерии выбора для разных сред
Выбор материала чувствительного элемента тензометрического манометра определяется физико-химическими свойствами рабочей среды, температурным режимом и требованиями к долговечности прибора.
- Нержавеющая сталь (AISI 316, 17-4PH): применяется при работе с агрессивными жидкостями и газами, включая морскую воду, растворы кислот и щёлочей. AISI 316 устойчива к хлорсодержащим средам, 17-4PH – к перепадам температур и вибрациям. Рабочий диапазон – до 400 °C при сохранении стабильности показаний.
- Сплавы на основе никеля (Inconel 718, Hastelloy C-276): применяются в средах с высокой коррозионной активностью – в химической, нефтехимической и энергетической промышленности. Inconel сохраняет прочность при температуре до 700 °C. Hastelloy применяется при наличии соляной, серной и азотной кислот.
- Титан: эффективен при измерении давления в морской воде, растворах с содержанием ионов хлора, а также в биомедицинских приложениях. Отличается низкой плотностью, инертностью и стабильностью при температуре до 300 °C.
- Керамика (Al2O3 ≥ 96 %): применяется в абразивных и высокотемпературных средах. Инертна, не подвержена коррозии, сохраняет характеристики при температуре до 1000 °C. Ограничение – хрупкость при динамических нагрузках.
- Специальные стали с покрытием (тантал, золото, эмаль): используются в условиях, где базовый материал не обладает достаточной химической стойкостью. Покрытие подбирается в зависимости от среды: тантал – для фтористоводородной кислоты, золото – для высокочистой химии.
При выборе материала учитывают не только совместимость с рабочей средой, но и механическую прочность, термостойкость, усталостную выносливость и стабильность деформационных характеристик при длительной эксплуатации. Использование неподходящего материала приводит к смещению нуля, поломке чувствительного элемента и искажению показаний.
Влияние температуры на стабильность показаний тензодатчиков
Температура напрямую влияет на сопротивление тензорезистивных элементов, что приводит к дрейфу нуля и изменению чувствительности. При повышении температуры увеличивается удельное сопротивление металлов, используемых в тензодатчиках, что искажает измерения давления.
Для тензодатчиков на фольговых элементах характерен температурный коэффициент смещения (TCS) до ±0,02 % от полной шкалы на каждые 10 °C. Температурный коэффициент чувствительности (TCSF) может достигать ±0,015 %/10 °C. Эти параметры критичны для манометров, работающих при переменных температурах.
Компенсация осуществляется с помощью термостабилизирующих резисторов, термопар и температурных моделей в электронных блоках обработки сигнала. Наиболее стабильные показания обеспечивают датчики с активной температурной компенсацией, отклонение которых не превышает ±0,005 %/10 °C.
Размещение тензодатчика в термостабилизированной камере снижает температурное воздействие, особенно при работе на улице или вблизи нагревающихся поверхностей. Также важна тепловая инерционность конструкции: массивные элементы позволяют сгладить кратковременные температурные пики.
Рекомендуется предварительный прогрев прибора до стабилизации температуры, особенно при точных измерениях. В условиях постоянных температурных колебаний следует использовать датчики с компенсацией по четырёхпроводной схеме, снижающей влияние термо-ЭДС и сопротивления проводников.
Геометрия мембраны: как форма влияет на чувствительность
Форма мембраны определяет распределение напряжений при воздействии давления и напрямую влияет на эффективность преобразования механической деформации в электрический сигнал тензодатчиком.
Круглая мембрана обеспечивает равномерное распределение нагрузки по радиусу, что упрощает калибровку и повышает стабильность показаний. Однако при толщине менее 0,3 мм возникает риск локальных перегрузок в центре, особенно при импульсных давлениях выше 5 МПа.
Квадратная мембрана отличается выраженной концентрацией напряжений в углах. Это может привести к нестабильности показаний, если тензорезисторы размещены вне центральной зоны. При рабочем давлении до 2 МПа допустимо использование толщины 0,2–0,4 мм, при этом важно симметрично размещать датчики относительно диагоналей.
Волнистая мембрана увеличивает чувствительность за счёт локальной гибкости, особенно в диапазоне давлений до 500 кПа. Однако такая геометрия снижает механическую прочность и требует точной настройки глубины и частоты гофр, чтобы исключить резонансные искажения при динамических нагрузках.
Оптимальный выбор формы зависит от диапазона измеряемых давлений, допустимого уровня деформации (до 0,1 % для высокоточных систем) и условий эксплуатации. При проектировании необходимо учитывать не только максимальное отклонение мембраны, но и характер её упругого восстановления. Нелинейности, вызванные нецентральным распределением деформаций, можно компенсировать корректирующими алгоритмами, но точность резко снижается при отклонении формы от расчётной более чем на 5 %.
Способы крепления тензорезисторов к чувствительным элементам
Качество крепления тензорезисторов напрямую влияет на точность измерений в манометрических системах. На практике применяются три основных метода: клеевое соединение, лазерная наплавка и термосварка. Каждый из них требует строгого соблюдения технологических параметров.
Клеевое крепление остаётся наиболее распространённым. Используются эпоксидные или цианоакрилатные составы с высокой адгезией и стабильными механическими свойствами. Перед нанесением клея поверхность чувствительного элемента шлифуется зерном 600–800, затем обезжиривается изопропанолом. Толщина клеевого слоя должна быть минимальной – не более 10 мкм, чтобы избежать паразитных деформаций. Отверждение проводят при температуре 100–120 °C в течение 2–4 часов. Контроль качества выполняется методом акустической эмиссии или термограмметрии.
Лазерная наплавка применяется при необходимости формирования тензорезистивных структур непосредственно на металлической подложке. Метод обеспечивает надёжное соединение без клеевого слоя. Оптимальная мощность излучения – 15–30 Вт, длительность импульса – 10–50 мс. Требуется тщательная настройка фокусировки, чтобы избежать перегрева чувствительного элемента.
Термосварка используется преимущественно в датчиках, рассчитанных на высокие температуры или вибрационные нагрузки. Электроды тензорезистора прижимаются к элементу и подвергаются короткому импульсу тока (200–500 А при длительности до 2 мс). Давление при сварке – 50–150 Н, в зависимости от материала подложки. После сварки проводится контроль сопротивления соединений – допустимое отклонение не более ±0,2 % от номинала.
При выборе метода учитываются условия эксплуатации, материал чувствительного элемента и требования к стабильности сигнала. Клеевое соединение предпочтительно для лабораторных применений, лазерная наплавка – для массового производства, термосварка – для высоконагруженных конструкций.
Компенсация ползучести материала при длительных измерениях
- Для снижения ползучести используют сплавы с минимальной релаксацией напряжений – например, константан или кремний-легированные стали с термической стабилизацией.
- Форм-фактор чувствительного элемента должен обеспечивать равномерное распределение напряжений. Избегают резких переходов сечений и локальных концентраторов напряжений.
- На этапе проектирования применяют модели, учитывающие вязкоупругие свойства материала, например, модель Кельвина-Фойгта. Расчёт ведётся с учётом времени установления нагрузки и температурного профиля.
- Для термической компенсации используют тензорезисторы с подобранными термокоэффициентами, монтируемые в мостовые схемы, компенсирующие дрейф сигнала.
- Рекомендуется периодическая калибровка устройства в условиях, имитирующих реальную нагрузку, с фиксацией изменений выходного сигнала на временных интервалах от 10 до 100 часов.
- В цифровых манометрах возможна программная коррекция с использованием эмпирических кривых ползучести, построенных по результатам длительных испытаний.
Оптимальная стратегия компенсации включает сочетание выбора стабильных материалов, точного проектирования чувствительного элемента, температурной стабилизации и алгоритмической коррекции сигнала.
Герметизация и защита чувствительных узлов в агрессивных средах
Корпуса чувствительных элементов изготавливают из нержавеющей стали марок 316L или титана, устойчивых к кислотам, щелочам и растворителям. При необходимости дополнительной защиты применяют антикоррозионные покрытия – химическое или электрохимическое пассивирование, а также напыление керамических или полимерных слоев толщиной 10-50 микрон.
Для изоляции тензорезисторов часто используют герметичные защитные покрытия из эпоксидных или силиконовых компаундов, способных сохранять стабильность при температурных колебаниях от -40 до +125 °C и выдерживать давление до 60 МПа. Ключевым фактором является отсутствие микротрещин и пузырьков, способных привести к деградации сигнала.
Контроль качества герметизации проводят с помощью тестов на давление, герметичность по ГОСТ 12.2.007.12-88 и проверок на устойчивость к агрессивным средам в моделируемых условиях с применением кислотных и щелочных растворов.
Проверка линейности и калибровка чувствительных элементов

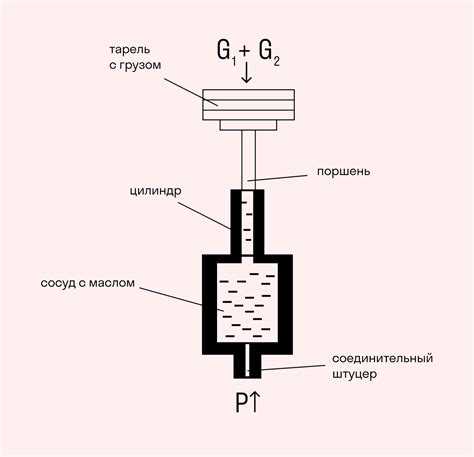

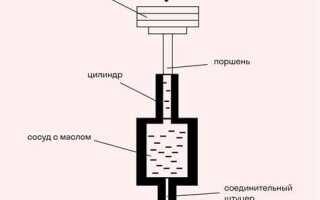

Линейность тензодатчиков манометров проверяется при нескольких опорных давлениях, обычно не менее пяти, равномерно распределённых в пределах рабочего диапазона. Рекомендуется использовать эталонные средства измерений с точностью не ниже 0,1% от НПИ (наибольшего предела измерений).
При тестировании фиксируются выходные сигналы датчика под нагрузкой и без неё, сравнивая реальные значения с теоретическими. Отклонение линейности не должно превышать 0,5% от полного диапазона. Если показатель выше, проводится корректировка усиления сигнала или замена чувствительного элемента.
Калибровка проводится с помощью установки эталонного давления на чувствительный элемент с последующей корректировкой коэффициентов преобразования в электронном блоке. Каждая точка калибровки фиксируется, а после процедуры результаты проверяются обратным ходом давления для выявления гистерезиса.
Особое внимание уделяется температурной стабильности. Калибровку необходимо проводить при температуре, максимально приближенной к рабочей, либо использовать температурную компенсацию, настроенную по результатам многоточечных измерений.
Регулярность калибровки зависит от условий эксплуатации, но для промышленного оборудования рекомендуют интервал не более 6 месяцев. При сильных механических воздействиях или вибрациях интервал сокращается до 3 месяцев.
Все параметры чувствительных элементов должны быть задокументированы для контроля изменения характеристик во времени и своевременного обслуживания.
Вопрос-ответ:
Какие элементы манометра с тензодатчиком наиболее чувствительны к механическим нагрузкам?
Наибольшей чувствительностью к механическим нагрузкам обладают тензорезисторы, прикрепленные к деформируемой мембране или чувствительному элементу. Именно эта мембрана преобразует давление в деформацию, которую фиксируют тензорезисторы. Любые микроскопические изменения в её изгибе приводят к изменению электрического сопротивления, что позволяет регистрировать даже небольшие колебания давления.
Как влияет температура на работу чувствительных элементов в манометрах с тензодатчиком?
Температура может значительно влиять на показания манометра с тензодатчиком, так как изменяет физические свойства материалов, из которых изготовлены чувствительные элементы. Например, расширение или сжатие мембраны и тензорезисторов приводит к изменению исходного сопротивления. Для компенсации таких изменений часто применяют схемы температурной компенсации или выбирают материалы с минимальным температурным коэффициентом.
Почему важна правильная установка тензодатчика на мембрану манометра?
Правильное крепление тензодатчика на мембрану напрямую влияет на точность измерений. Если датчик закреплен неравномерно или с недостаточным контактом, деформации мембраны могут передаваться не полностью или искажаться, что приведет к неправильным показаниям. Кроме того, плохое крепление повышает риск механического повреждения датчика при работе.
Какие материалы чаще всего используют для изготовления чувствительных элементов в таких манометрах?
Для изготовления мембран и чувствительных элементов в манометрах с тензодатчиками применяют нержавеющую сталь, титан или специальные сплавы, обладающие высокой упругостью и коррозионной стойкостью. Тензорезисторы обычно изготавливают из полупроводниковых материалов или металлов, которые способны изменять сопротивление при деформации.
Как происходит преобразование механического давления в электрический сигнал в манометрах с тензодатчиком?
Манометр с тензодатчиком использует мембрану, которая деформируется под воздействием давления. На мембране расположены тензорезисторы, сопротивление которых меняется при изменении формы мембраны. Эти изменения сопротивления преобразуются в электрический сигнал с помощью мостовой схемы, позволяющей измерить даже небольшие колебания давления и передать их для дальнейшей обработки или отображения.
Какие материалы обычно применяют для изготовления чувствительных элементов в манометрах с тензодатчиком и почему?
Для чувствительных элементов в манометрах с тензодатчиком чаще всего используют материалы с высокой упругостью и стабильностью параметров при изменении температуры. Чаще всего это нержавеющая сталь или специальные сплавы, например, инконель. Такие материалы позволяют обеспечить точность измерений и долговечность устройства, так как они хорошо сопротивляются деформациям и коррозии. Выбор материала влияет на чувствительность и стабильность работы манометра, особенно при работе в агрессивных или экстремальных условиях.
Как устройство тензодатчика влияет на точность манометра и какие параметры чувствительного элемента важнее всего?
Тензодатчик превращает механическую деформацию чувствительного элемента в электрический сигнал. Точность манометра напрямую зависит от свойств этого элемента: его формы, материала и способа крепления датчика. Главные параметры чувствительного элемента — упругость, равномерность распределения напряжений и минимальная гистерезисная погрешность. Если чувствительный элемент неправильно сконструирован или изготовлен из неподходящего материала, точность измерений падает, а прибор может быстрее выйти из строя. Кроме того, важен надежный монтаж тензодатчика, чтобы передача деформации происходила без искажений.
