Однолинейная схема используется для упрощённого отображения электрической системы, где все трехфазные цепи представлены одной линией. Такой подход позволяет быстро оценить структуру сети, определить точки подключения оборудования, коммутирующих аппаратов и защит. В однолинейной схеме отсутствует детализация внутренних соединений – указывается только основное оборудование: трансформаторы, выключатели, распределительные шины, а также цепи питания и нагрузки.
Принципиальная схема детализирует каждое электрическое соединение, отображая все проводники, контакты, обмотки, источники питания и управляющие цепи. Она незаменима при наладке, ремонте и анализе работы оборудования, особенно в системах автоматизации и релейной защиты. Принципиальная схема позволяет проследить прохождение сигнала или тока по каждому проводу и точно определить функциональные связи между элементами.
Выбор типа схемы зависит от задач. Для проектирования систем электроснабжения зданий и объектов предпочтительна однолинейная схема, поскольку она обеспечивает обзор всей сети без перегрузки деталями. Для технического персонала, обслуживающего электроустановки, приоритетна принципиальная схема, обеспечивающая полный доступ к информации об электрических связях. При разработке необходимо учитывать, что обе схемы дополняют друг друга, но служат разным целям и аудиториям.
Назначение однолинейной схемы в проектной документации
Однолинейная схема используется для отображения структуры электрической сети объекта без избыточной детализации. Она позволяет быстро оценить конфигурацию распределения электроэнергии, определить точки подключения потребителей, секционирование и наличие резервирования.
Основная функция однолинейной схемы – предоставление наглядной информации для анализа архитектуры электроснабжения. На схеме указываются питающие и распределительные устройства, трансформаторы, линии различного напряжения, токовые цепи и защитные устройства. Все элементы обозначаются условно-графически и соединяются одной линией, независимо от количества фаз.
В проектной документации схема служит отправной точкой для последующей разработки принципиальных, монтажных и исполнительных чертежей. Она определяет состав оборудования и взаимосвязь между узлами системы. На основе однолинейной схемы выполняются расчёты токов короткого замыкания, нагрузок, выбор сечений кабелей и уставок защит.
Документ обязателен для согласования с энергоснабжающими организациями. Без него невозможно провести экспертизу проектной документации, а также реализовать корректный ввод объекта в эксплуатацию. При обновлении схемы учёт изменений обязателен, поскольку несоответствие приводит к ошибкам при обслуживании и модернизации.
Рекомендуется обеспечивать актуальность схемы на всех этапах: от предпроектных решений до итоговой исполнительной документации. Она должна отражать реальное состояние электросети, включая резервные и аварийные режимы.
Функции принципиальной схемы при разработке электрооборудования
Принципиальная схема выполняет ключевые задачи на этапе проектирования электрооборудования, обеспечивая точную фиксацию логики электрических соединений и взаимодействия компонентов. Она отражает не физическое размещение элементов, а их функциональные связи, что критично для корректного анализа и отладки.
- Обеспечивает полное представление о работе устройства – показаны все электрические цепи, типы сигналов (аналоговые, цифровые), а также элементы защиты и управления.
- Упрощает проверку корректности проектных решений – позволяет выявлять логические ошибки, замыкания, нарушения по току и напряжению до изготовления печатной платы.
- Служит основой для разработки прошивки микроконтроллеров – программирование невозможно без понимания связей и логики работы элементов.
- Является источником данных для расчёта токов нагрузки, выбора номиналов резисторов, ёмкостей, диодов, ключей и трансформаторов – особенно важно при проектировании источников питания и силовой электроники.
- Позволяет точно определить требования к трассировке печатной платы – направление токов, чувствительные цепи, необходимость экранирования, развязки и земли.
Для технической документации принципиальная схема является обязательной, так как по ней осуществляется сопровождение изделия, техническое обслуживание и ремонт. Отсутствие схемы усложняет диагностику неисправностей и может привести к ошибкам в эксплуатации оборудования.
Как визуально отличить однолинейную схему от принципиальной
Однолинейная схема представляет электрическую систему упрощённо: каждый контур или фаза изображаются одной линией, независимо от фактического количества проводников. Такие схемы используют условные графические обозначения оборудования – трансформаторов, выключателей, шин – без детальной прорисовки соединений. Вся нагрузка отображается символически, без конкретизации внутренних соединений или элементов управления.
На однолинейной схеме отсутствуют детали вторичных цепей – цепей управления, сигнализации, защиты. Их наличие является характерной чертой принципиальной схемы, где отображаются не только силовые цепи, но и логика работы системы. Например, если схема содержит контакты реле с привязкой к их катушкам и сигнализацию аварийных состояний – это признак принципиальной схемы.
Визуально однолинейная схема выглядит лаконичнее: минимум линий, вертикальное или горизонтальное расположение шин, структурный порядок. Принципиальная схема более загружена деталями, содержит множество разветвлений, кросс-соединений, обозначений контактов и цифровой маркировки элементов.
Какие элементы отображаются только на принципиальной схеме
Элементы аналоговой и цифровой логики, такие как логические элементы (AND, OR, NOT), триггеры, счетчики и микроконтроллеры, включаются исключительно в принципиальные схемы для отображения структуры управляющих сигналов и алгоритмов работы.
Промежуточные реле, контакторы и их контакты отображаются с указанием каждого замыкающего и размыкающего контакта. Это необходимо для точного построения управляющих и защитных цепей.
Конденсаторы, варисторы, резисторы используются для фильтрации, подавления помех, задания временных задержек. Их параметры и местоположение важны для диагностики и настройки.
Диоды, стабилитроны, оптопары и другие полупроводниковые элементы отображаются с указанием направления проводимости, напряжений пробоя и полярности, что критично для правильного функционирования схемы.
Разделение по цепям питания, сигналов и управления проводится через явные электрические связи между компонентами. Принципиальная схема позволяет проследить конкретный путь сигнала от источника до нагрузки.
Силовые и управляющие цепи в одном представлении позволяют одновременно видеть взаимодействие между управляющими устройствами и силовой частью, включая аварийные размыкания и блокировки.
Типы заземления и шин отображаются с указанием точек подключения и электрического потенциала, включая функциональное, защитное и общее заземление, чего нет на однолинейной схеме.

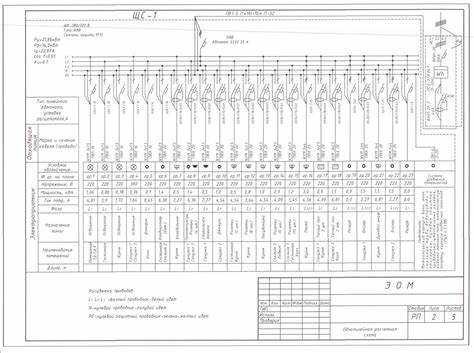

Особенности обозначения соединений в однолинейных схемах
В однолинейных схемах каждое соединение отражается одной линией, упрощая визуальное восприятие сложных электрических систем. Это требует специфического подхода к обозначению соединений, чтобы сохранить точность и функциональность схемы.
- Все проводники и линии передачи отображаются одной линией независимо от количества фаз, что экономит пространство и снижает перегруженность изображения.
- В местах ответвлений линия обычно рисуется с применением условных узловых точек – кружков или точек, указывающих на электрическое соединение, без использования детальных обозначений каждого провода.
- Отсутствие развернутого отображения внутренней структуры кабелей и жил: например, многожильный кабель изображается одной линией с соответствующей маркировкой, а не с каждой жилой отдельно.
- Для обозначения пересечения проводников без соединения применяется условный приподнятый переход (перемычка) или отдельное обозначение, предотвращающее путаницу.
- На однолинейной схеме используются специальные условные обозначения и маркировки, указывающие на вид и параметры соединения, например, номер кабеля, тип линии, назначение, что облегчает идентификацию без детальной проработки.
- Все соединения должны быть однозначно идентифицируемы по маркировке узлов и элементов, чтобы при дальнейшем анализе или монтаже исключить ошибки.
Рекомендации по оформлению:
- Использовать стандартизированные символы и обозначения согласно ГОСТ и отраслевым нормативам.
- Обеспечить четкую маркировку ответвлений и пересечений, избегая многозначности.
- Не перегружать схему деталями, которые не влияют на функциональное понимание соединений.
- Подписи и обозначения размещать рядом с линиями, но без пересечений с другими элементами схемы.
- Применять одинаковый стиль линий для однотипных соединений, что улучшает визуальную структуру.
Таким образом, однолинейные схемы позволяют эффективно отобразить структуру соединений при минимальной детализации, что важно для быстрого анализа и проектирования.

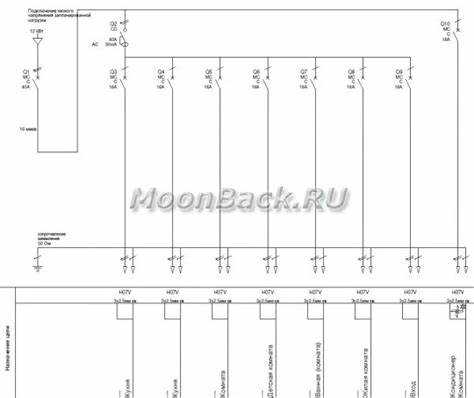

Когда в проекте требуется обе схемы: нормативные требования
Наличие обеих схем требуется при проектировании распределительных устройств и систем автоматики мощностью от 100 кВА и выше, а также в объектах с повышенными требованиями по безопасности и контролю, включая промышленные предприятия и объекты энергетики. При этом однолинейная схема фиксируется в разделе ПС (принципиальных схем) и отражает только основные соединения, а принципиальная – в разделе ПЭ (принципиальных электрических схем) с детализацией элементов и их взаимодействий.
Кроме того, для подтверждения соответствия проектной документации требованиям ПУЭ и Правил технической эксплуатации электроустановок, обе схемы необходимы при согласовании с контролирующими органами и службами эксплуатации. Их совместное использование позволяет оптимизировать работы по монтажу, наладке и последующему обслуживанию электрооборудования.
Отсутствие одной из схем при условии необходимости её применения согласно нормативам рассматривается как недостаток проектной документации, который может стать основанием для отказа в согласовании или увеличения сроков экспертизы. Рекомендуется при разработке проектной документации строго соблюдать требования ГОСТ и отраслевых стандартов, обеспечивая наличие и корректность обеих схем.
Ошибки при чтении однолинейных и принципиальных схем
При чтении однолинейных схем часто встречается ошибка неверного понимания функционального назначения линий, так как на таких схемах один провод отображает несколько фаз или цепей одновременно. Неправильное истолкование точек соединения и ответвлений приводит к ошибкам в монтаже и обслуживании оборудования.
В однолинейных схемах важно учитывать, что условные обозначения и сокращения не всегда отражают полную электросхему, поэтому пренебрежение ссылками на дополнительные документы повышает риск неправильного подключения.
Для принципиальных схем характерны ошибки, связанные с пропуском деталей элементов – например, неучет параметров защитных устройств или неверное распознавание символов сложных компонентов. Это приводит к ошибкам в расчетах и функциональном анализе системы.
Еще одной типичной ошибкой при чтении принципиальных схем является неверная интерпретация последовательности соединений и взаимного расположения элементов, что может нарушить логику работы цепи и привести к неисправностям.
Рекомендуется при работе с однолинейными схемами тщательно сверять все обозначения с техническими паспортами оборудования, а при чтении принципиальных схем – проверять правильность условных обозначений по стандартам ГОСТ и сопроводительной документации.
Правильный подход: использовать одновременно обе схемы для комплексного понимания и избегать одностороннего чтения. Внимание к деталям, сопоставление маркировок и последовательностей соединений снижает количество ошибок и повышает качество проектирования и эксплуатации.

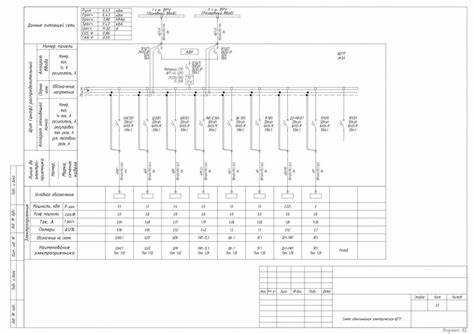

Пример преобразования принципиальной схемы в однолинейную
Для преобразования принципиальной схемы в однолинейную необходимо упростить изображение электрической цепи, сохраняя основные функциональные связи и характеристики. Рассмотрим пример трехфазной системы с нагрузкой, подключенной через автоматический выключатель и трансформатор.
На принципиальной схеме отображаются все три фазных провода, нейтраль, а также детали подключения: контакты выключателя, обмотки трансформатора с указанием параметров (напряжение, ток, мощность), элементы защиты и измерения.
При переходе к однолинейной схеме три фазных провода заменяются одной линией, обозначающей весь трехфазный контур. Трансформатор изображается одним символом с указанием номиналов, без разделения на отдельные обмотки. Автоматический выключатель отображается одной условной графической точкой с указанием типа и номинала тока.
Важно при этом сохранить ключевые параметры: номинальное напряжение, силу тока, мощность и тип оборудования. Разделение на фазы в однолинейной схеме обычно не отображается, но может быть дополнено условными обозначениями при необходимости для конкретных расчетов или контроля.
При составлении однолинейной схемы исключаются подробности подключения, такие как положение контактов, порядок соединения проводов, отдельные элементы защиты для каждой фазы. Это упрощает восприятие и позволяет сосредоточиться на общей структуре электрической цепи.
В итоге, преобразование требует анализа принципиальной схемы для выделения функционально важных элементов и их упрощенного графического представления. Это обеспечивает удобство проектирования, монтажа и технической эксплуатации, сохраняя необходимую точность и полноту информации.
Вопрос-ответ:
В чем принципиальное отличие между однолинейной и принципиальной схемой электрической цепи?
Однолинейная схема показывает общее распределение электрических цепей с использованием одного условного проводника для всех фаз и основных элементов, упрощая восприятие. Принципиальная схема, напротив, детализирует каждую фазу, все соединения и элементы с точным обозначением параметров и характеристик, что позволяет понять конкретную работу и взаимодействие компонентов.
Когда в проектной документации требуется использование обеих схем — однолинейной и принципиальной?
Однолинейная схема обычно применяется для наглядного отображения распределения электроэнергии и определения общих связей между крупными элементами. Принципиальная схема нужна для технического анализа, отладки и контроля правильности соединений, особенно на стадии монтажа и тестирования. В проектах с высокой сложностью или в системах с большим числом компонентов нормативы зачастую требуют наличие обеих схем для разных этапов работы и контроля.
Какие элементы отображаются только на принципиальной схеме и почему их нет на однолинейной?
Принципиальная схема включает детальное отображение всех электрических компонентов — выключателей, контактов реле, управляющих цепей, точных типов соединений и характеристик элементов. Это позволяет проследить логику работы и взаимодействие цепей. Однолинейная схема опускает эти детали, чтобы не перегружать схему и сосредоточиться на общем распределении, поэтому отдельные вспомогательные элементы и управляющие цепи в ней не показываются.
Какие ошибки чаще всего встречаются при чтении однолинейных и принципиальных схем?
При работе с однолинейной схемой ошибкой бывает неправильное понимание, что один провод заменяет несколько фаз, из-за чего возникают недоразумения в распределении нагрузок. В принципиальной схеме частая ошибка — пропуск или неправильное прочтение управляющих цепей, что приводит к неправильному монтажу или наладке. Кроме того, невнимательность к обозначениям и типам элементов может привести к неправильной интерпретации схемы и сбоям в работе.
Как визуально определить, что перед тобой однолинейная схема, а не принципиальная?
Однолинейная схема легко узнаваема по простоте изображения: все трехфазные линии представлены одним проводом, компоненты изображены схематично без детализации внутренних связей. Принципиальная схема содержит разветвленные линии, все три фазы отображены отдельно, присутствуют многочисленные вспомогательные элементы, контакты, переключатели, а также точные обозначения каждого соединения, что делает схему более сложной и детализированной.
В чём основное отличие между однолинейной и принципиальной схемой?
Однолинейная схема предназначена для отображения системы в упрощённом виде, где каждая линия обозначает сразу несколько проводников, обычно для трёхфазных систем — одну линию вместо трёх. Она служит для быстрой оценки общей структуры и взаимосвязей компонентов без подробностей. Принципиальная схема, напротив, показывает все элементы и связи между ними подробно, включая конкретные соединения, виды компонентов и направления потоков тока. Такой подход необходим для точного понимания работы и настройки оборудования. Таким образом, основное отличие в уровне детализации и назначении — однолинейная схема показывает общую картину, а принципиальная — детальную.
