Чем отличается силикатный кирпич от керамического

Силикатный и керамический кирпичи различаются не только по составу, но и по эксплуатационным характеристикам, что напрямую влияет на выбор материала в зависимости от назначения постройки. Керамический кирпич изготавливается из глины методом обжига при температуре около 1000 °C, в то время как силикатный получают путем прессования смеси кварцевого песка, извести и воды с последующей автоклавной обработкой при температуре 170–200 °C и давлении до 12 атмосфер.

Морозостойкость керамического кирпича может достигать F100–F150, что делает его подходящим для несущих стен и наружных конструкций в холодных климатических зонах. Силикатный кирпич уступает по этому показателю (обычно F25–F50), что ограничивает его применение внутренними перегородками или строительством в более мягких климатических условиях.

Влагопоглощение также различается: у керамического кирпича оно варьируется в пределах 6–16 %, у силикатного – около 12–16 %. Высокое водопоглощение силикатного кирпича делает его менее устойчивым к условиям повышенной влажности и циклам замораживания-оттаивания.

Плотность и звукоизоляционные свойства силикатного кирпича выше – его средняя плотность составляет около 1900 кг/м³, что делает его эффективным для межкомнатных перегородок с повышенными требованиями к шумоизоляции. Керамический кирпич легче (примерно 1500–1800 кг/м³), но лучше удерживает тепло благодаря более пористой структуре.

Выбор между этими типами кирпича следует осуществлять исходя из задач конкретного проекта: для капитального строительства с высокой нагрузкой и воздействием влаги предпочтительнее керамический кирпич, для внутренних стен и перегородок – силикатный.

Состав и технология производства силикатного и керамического кирпича

Силикатный кирпич состоит на 90–92% из кварцевого песка, на 8–10% из воздушной извести и до 1% из добавок, регулирующих цвет и физико-механические свойства. Производственный процесс включает прессование влажной смеси под давлением около 15–20 МПа с последующей автоклавной обработкой при температуре около 200 °C и давлении 8–12 атм. В результате образуется прочный искусственный камень с однородной структурой.

Керамический кирпич изготавливается из глинистого сырья, нередко с добавлением шамота или золы. Сначала глину увлажняют, формуют методом полусухого или пластического прессования, затем сушат и обжигают в печах при температуре 950–1050 °C. При обжиге происходит спекание частиц и образование прочной керамической массы. Процесс требует точного контроля за температурным режимом: недожог снижает прочность, а пережог вызывает растрескивание.

Выбор между этими двумя типами кирпича во многом зависит от требований к устойчивости материала, влагостойкости и теплопроводности. При планировании использования важно учитывать, что силикатный кирпич не выдерживает воздействия высокой температуры и повышенной влажности, а керамический более универсален в условиях эксплуатации.

Физико-механические свойства: прочность, плотность, влагопоглощение

Керамический кирпич обладает высокой прочностью, особенно в марках М125–М200. Это позволяет использовать его в несущих конструкциях зданий до 5 этажей. Предел прочности на сжатие достигает 15–20 МПа, что делает его устойчивым к механическим нагрузкам и деформациям.

Плотность керамического кирпича варьируется в пределах 1600–1900 кг/м³. Благодаря пористой структуре он сохраняет тепло, но требует дополнительной защиты от влаги в условиях высокой влажности.

Влагопоглощение керамического кирпича составляет 8–14%. Это значение считается допустимым для наружных стен при условии качественной отделки. При этом кирпич хорошо выдерживает чередование замораживания и оттаивания при соблюдении нормативов по гидроизоляции.

Силикатный кирпич демонстрирует прочность в пределах М125–М150. Его предел прочности на сжатие ниже – в среднем 12–15 МПа. Он подходит для ненагруженных и облегчённых конструкций, но требует осторожности при проектировании несущих элементов.

Плотность силикатного кирпича выше – от 1800 до 1950 кг/м³. Он менее теплосберегающий, но даёт высокую звукоизоляцию, что выгодно при межкомнатной кладке и перегородках.

Влагопоглощение силикатного кирпича достигает 16–18%, что значительно ограничивает его применение во влажной среде. Он быстро насыщается влагой и склонен к разрушению при отрицательных температурах без качественной облицовки и защиты от осадков.

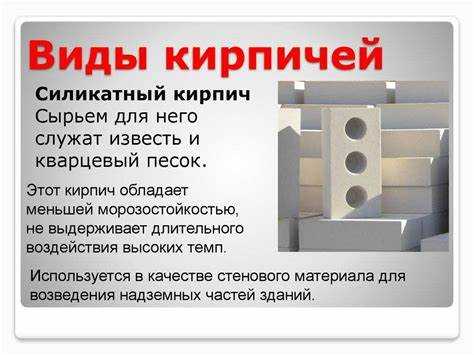

Теплоизоляционные характеристики двух типов кирпича

Керамический кирпич обладает более высокими теплоизоляционными свойствами по сравнению с силикатным. Коэффициент теплопроводности полнотелого керамического кирпича составляет 0,56–0,8 Вт/(м·°С), в зависимости от плотности и пористости. У пустотелого керамического кирпича этот показатель может снижаться до 0,3–0,4 Вт/(м·°С), что делает его эффективным для кладки наружных стен.

Силикатный кирпич имеет коэффициент теплопроводности в диапазоне 0,7–0,9 Вт/(м·°С), что объясняется его высокой плотностью и низкой пористостью. Он хуже удерживает тепло и быстрее отдает его наружу при перепадах температуры. Это ограничивает применение силикатного кирпича в качестве основного материала для наружных ограждающих конструкций без дополнительного утепления.

Рекомендация: при строительстве энергоэффективных зданий предпочтительнее использовать пустотелый керамический кирпич или комбинировать кладку из силикатного кирпича с утеплителем. В условиях сурового климата использование исключительно силикатного кирпича приведет к увеличению теплопотерь и затрат на отопление.

Таким образом, керамический кирпич обеспечивает лучшую термозащиту при меньшей толщине стены, а также позволяет сократить эксплуатационные расходы за счёт повышения энергоэффективности ограждающих конструкций.

Шумоизоляция и звукоизоляционные качества материалов

Керамический кирпич благодаря своей пористой структуре и высокой плотности обладает лучшими звукоизоляционными характеристиками. Средний уровень звукоизоляции для кладки из полнотелого керамического кирпича толщиной 250 мм составляет около 50–54 дБ. Это позволяет эффективно снижать проникновение уличного шума и вибраций внутри помещений, особенно в многоквартирных домах и зданиях, расположенных рядом с транспортными магистралями.

Силикатный кирпич, несмотря на более высокую плотность, демонстрирует худшие показатели звукопоглощения. Его звукоизоляционная способность для аналогичной кладки составляет в среднем 45–48 дБ. Причина – более однородная структура материала, меньшая пористость и способность к передаче вибраций. При использовании силикатного кирпича требуется дополнительное звукоизоляционное решение, особенно в спальных и жилых зонах.

Для стен с повышенными требованиями к звукоизоляции (например, между квартирами) предпочтительнее использовать керамический кирпич с пустотами или комбинировать материалы с прокладкой звукопоглощающих слоёв. Также важно учитывать качество раствора и отсутствие мостиков звука в швах, особенно при использовании силикатных блоков.

Устойчивость к воздействию влаги, мороза и агрессивной среды

Керамический кирпич характеризуется низким водопоглощением – от 6 до 14 %, что значительно снижает риск проникновения влаги и повреждения структуры. Его морозостойкость варьируется от F50 до F150 в зависимости от марки, что позволяет использовать материал в условиях циклического замораживания и оттаивания без потери прочности.

Силикатный кирпич впитывает влагу активнее – 16–18 %, что увеличивает вероятность разрушения при замораживании из-за расширения воды внутри пор. Его морозостойкость ограничена классами F25–F50, что делает применение в неблагоприятных климатических условиях рискованным без дополнительной гидроизоляции и защиты.

Керамика устойчива к воздействию слабокислой и слабощелочной агрессивной среды, что обеспечивает долговечность в промышленных зонах и регионах с высоким уровнем загрязнений. Силикатный кирпич подвержен разрушению под влиянием кислот и агрессивных химических веществ, что ограничивает его использование в таких условиях без защитных покрытий.

Для конструкций, подвергающихся воздействию влаги, морозов и агрессивных сред, предпочтительнее использовать керамический кирпич, особенно марки с повышенной морозостойкостью и низким водопоглощением. Силикатный кирпич рационально применять в сухих помещениях или с обязательной защитой наружной поверхности.

Области применения: где уместен силикатный, а где керамический кирпич

Силикатный кирпич оптимален для объектов с невысокими требованиями к влаго- и морозостойкости, а также для внутренних конструкций. Он широко применяется в:

• строительстве внутренних стен и перегородок жилых и административных зданий;
• возведении несущих конструкций в помещениях с нормальным уровнем влажности;
• облицовке фасадов зданий в регионах с мягким климатом, где незначительна вероятность обледенения и постоянного увлажнения;
• строительстве сооружений с умеренными нагрузками, не подверженных агрессивному воздействию химических веществ.

Керамический кирпич предпочтителен в условиях повышенных эксплуатационных требований. Его используют для:

1. наружных несущих стен, подвергающихся значительным перепадам температур и влажности;
2. фасадных работ, особенно в зонах с повышенной влажностью и морозами;
3. строительства дымоходов, печей и каминов, благодаря высокой жаропрочности;
4. объектов, подверженных агрессивным средам, в том числе промышленным зданиям;
5. возведения фундаментов и цоколей, где требуется высокая прочность и устойчивость к механическим повреждениям.

В регионах с суровыми зимами керамический кирпич обеспечивает долговечность и снижает риск образования трещин, тогда как силикатный нуждается в дополнительной гидроизоляции и не рекомендуется для открытых фасадов.

При выборе кирпича важно учитывать не только эксплуатационные нагрузки, но и особенности микроклимата, а также функциональное назначение здания.

Различия в стоимости, доступности и сложностях при кладке

Силикатный кирпич обычно дешевле керамического на 15–25%, что связано с более простой технологией производства и дешевым сырьём – песком и известью. Средняя цена силикатного кирпича варьируется от 12 до 20 рублей за штуку, тогда как керамический стоит от 18 до 30 рублей. При больших объёмах строительства разница в стоимости становится существенной.

Доступность силикатного кирпича выше в регионах с развитым цементно-известковым производством, а керамический предпочтительнее в местах с близким доступом к глине и обжиговым заводам. В некоторых регионах цена и наличие одного из видов могут значительно отличаться из-за логистики.

Кладка силикатного кирпича требует более тщательной подготовки раствора, так как он более чувствителен к влаге и температурным перепадам. Его поверхность менее пористая, что снижает адгезию, поэтому рекомендуется использовать специальные кладочные смеси с улучшенными клеевыми свойствами. При работе с керамическим кирпичом раствор должен быть более пластичным из-за высокой пористости материала, что обеспечивает лучшую сцепку.

Вес силикатного кирпича выше на 10–15%, что усложняет работу при ручной кладке, особенно на высоте, и требует дополнительной аккуратности при транспортировке. Керамический кирпич легче и более удобен для возведения сложных архитектурных форм, благодаря однородной структуре и меньшему весу.

С точки зрения технологии, кладка керамического кирпича допускает меньшее количество брака, так как он менее склонен к растрескиванию при резке и сверлении. В то время как силикатный кирпич требует аккуратного обращения и специальных инструментов, чтобы избежать сколов.

Рекомендация: для объектов с ограниченным бюджетом и стандартными требованиями к прочности оптимален силикатный кирпич. Для фасадов с повышенными эстетическими требованиями и повышенной морозостойкостью предпочтительнее использовать керамический кирпич, несмотря на более высокую стоимость и сложность кладки.

Вопрос-ответ:

В чем основные технологические различия в производстве силикатного и керамического кирпича?

Силикатный кирпич изготавливается из смеси песка, извести и воды, которая подвергается автоклавной обработке при высоком давлении и температуре. Этот процесс обеспечивает структуру с высокой плотностью и однородностью. Керамический кирпич производится из глины и обжигается в печах при температуре около 900–1200 °C, что придает ему прочность и пористую структуру. Различия в сырье и методах обработки влияют на конечные свойства материала.

Как различается морозостойкость у силикатного и керамического кирпича?

Керамический кирпич обладает большей морозостойкостью благодаря своей пористой структуре и обжигу, что позволяет ему выдерживать многократные циклы замораживания и оттаивания без разрушений. Силикатный кирпич более восприимчив к воздействию влаги, что снижает его морозостойкость, особенно если нарушена технология кладки или не использована качественная гидроизоляция.

Какие особенности кладки следует учитывать при работе с силикатным кирпичом по сравнению с керамическим?

При кладке силикатного кирпича важно применять специальные растворы с более высокой адгезией, так как поверхность кирпича гладкая и менее пористая, что влияет на сцепление с раствором. Для керамического кирпича раствор должен соответствовать структуре материала — обычно это цементно-песчаный или известковый раствор. Кроме того, у силикатного кирпича часто более строгие требования к защите от влаги во избежание разрушения.

В каких строительных задачах целесообразно использовать силикатный кирпич, а где лучше отдать предпочтение керамическому?

Силикатный кирпич хорошо подходит для возведения внутренних стен и перегородок в зданиях с контролируемым уровнем влажности, поскольку он экологичен и имеет ровную поверхность. Керамический кирпич лучше применять для наружных стен, фасадов и конструкций, подвергающихся воздействию влаги и морозов, благодаря его устойчивости к неблагоприятным условиям и высокой прочности.

Какова разница в стоимости и доступности силикатного и керамического кирпича на строительном рынке?

Силикатный кирпич, как правило, дешевле керамического благодаря более простой технологии производства и доступности сырья. Однако цена может варьироваться в зависимости от региона и производителя. Керамический кирпич стоит дороже, но он востребован для объектов с повышенными требованиями к прочности и долговечности. При этом керамический кирпич чаще встречается на рынке благодаря широкому ассортименту и разнообразию форматов.

В чем основные различия между силикатным и керамическим кирпичом по составу и технологии производства?

Силикатный кирпич производится из смеси кварцевого песка, извести и воды с последующим прессованием и автоклавной обработкой при высокой температуре и давлении. Этот процесс обеспечивает материалу высокую прочность и плотность. Керамический кирпич создается из глины, обожженной в печи при температурах около 900–1100 °C. Обжиг придает ему пористую структуру, что влияет на теплоизоляционные свойства и прочность. В итоге, силикатный кирпич имеет более однородную и плотную структуру, а керамический — пористую и более легкую.
