При выборе припоя для пайки микросхем ключевое значение имеют его температура плавления, состав и тип флюса. Неправильно подобранный припой может привести к перегреву компонентов, плохому электрическому контакту или образованию трещин на пайке. Особенно критично это при работе с чувствительными SMD-компонентами, где важна стабильность соединения и отсутствие остаточных примесей.
Наиболее часто для пайки микросхем применяют оловянно-свинцовые и бессвинцовые сплавы. Классический вариант – припой Sn63Pb37 с температурой плавления около 183 °C. Он обеспечивает стабильное смачивание, хорошее растекание и прочный контакт. Однако в промышленной и экологически ориентированной пайке всё чаще используют бессвинцовые аналоги, например Sn96.5Ag3.0Cu0.5 (SAC305) с температурой плавления около 217 °C, требующий более точного термоконтроля.
Форма припоя также имеет значение: для ручной пайки удобны проволочные сплавы с канифолью внутри, а для работы с паяльной станцией или волной – прутки или гранулы без флюса. Не менее важно учитывать тип флюса: для микросхем предпочтительны нейтральные (RMA) или безотмывочные (No-Clean) флюсы, чтобы избежать коррозии дорожек и повреждения корпуса микросхемы.

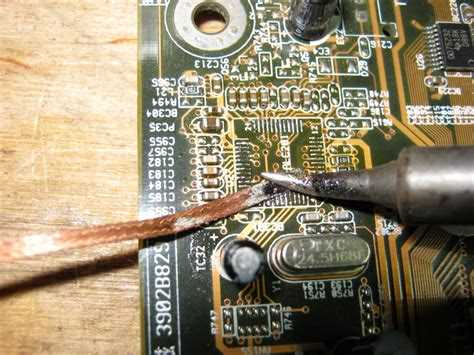

Какие марки припоев подходят для пайки мелких компонентов
Для работы с мелкими электронными компонентами, особенно в SMD-монтаже, важно выбирать припои с минимальным диаметром проволоки – от 0,3 до 0,5 мм. Это позволяет точно дозировать металл и снижает риск перегрева площадки. Среди популярных марок припоев, подходящих для таких задач, можно выделить Alpha Cookson Cored Wire, Kester 44 и Stannol HF32.
Alpha Cookson Cored Wire – припой на основе Sn63Pb37 с качественным флюсовым наполнением, обеспечивающий равномерное смачивание и низкое образование шлака. Особенно хорошо работает с компонентами размером 0402 и меньше благодаря высокой текучести и стабильному распределению температуры.
Kester 44 отличается активным флюсом на основе смоляной смеси и точной геометрией проволоки. Припой хорошо справляется с многоногими микросхемами типа TQFP и QFN. Диаметр 0,38 мм считается оптимальным для большинства задач микропайки под микроскопом.
Stannol HF32 – бессвинцовая альтернатива с содержанием олова 96,5 %, серебра 3 % и меди 0,5 %. Благодаря низкому уровню шлака и слабому запаху флюса подходит для ручной пайки под вытяжкой. Рекомендуется к использованию на платах с чувствительными компонентами, где наличие свинца недопустимо.
При выборе важно учитывать не только химический состав, но и класс чистоты флюса. Для мелких компонентов предпочтительны среднеактивные флюсы (ROL0 или ROL1 по классификации IPC), так как они обеспечивают баланс между хорошим смачиванием и минимальной коррозией остатков.
Использование качественных марок припоев снижает риск появления микротрещин, мостиков и ненадежных соединений. При работе под микроскопом особенно заметна разница в пластичности и поведении припоя при охлаждении – здесь марки с проверенной репутацией критичны для результата.

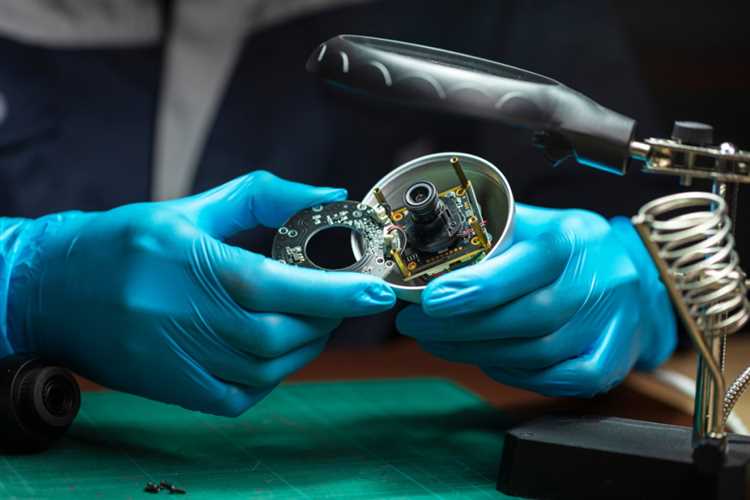

Чем отличается бессвинцовый припой от свинцового при работе с микросхемами
Бессвинцовый припой, как правило, представляет собой сплав олово-медь-серебро (например, SAC305: 96,5% Sn, 3% Ag, 0,5% Cu) и требует более высокой температуры пайки – около 217–221 °C. Это повышает риск перегрева микросхем, особенно при ручной пайке, где отсутствует точный контроль теплового режима. Кроме того, он хуже смачивает поверхности, что усложняет формирование ровных паяных соединений на платах с плотным монтажом.
При работе с микросхемами высокой плотности монтажа и многоногими корпусами (QFP, BGA) предпочтительнее использовать свинцовый припой в условиях, где нет ограничений по содержанию свинца (например, при ремонте или в лабораторных условиях). Он снижает риск образования холодных пайок и микротрещин при термоциклировании.
Бессвинцовый вариант необходим при производстве электроники по директиве RoHS, однако требует более мощного паяльного оборудования, термостабильных компонентов и опыта работы на повышенных температурах. При неаккуратной пайке возможны дефекты: неполное смачивание, рыхлая структура шва, повреждение подложки.
Если приоритет – надежность пайки и термостойкость микросхем, а экологические требования не критичны, рациональнее использовать свинцовый припой. В условиях массового производства или соблюдения нормативов по безопасности – бессвинцовый, с обязательным контролем температуры и использованием соответствующего флюса.
Для ручной пайки с использованием паяльных станций или жала с температурным контролем чаще всего используют припой 0,4 мм как универсальный для большинства задач. При этом важно учитывать тип жала: для микроскопических площадок требуются игольчатые жала типа C или I, соответствующие тонкому припою.
Подходит ли припой с флюсом внутри для пайки микросхем
Припой с флюсом внутри (обычно в виде проволоки с каналом, заполненным канифолью или другим флюсом) часто применяется для ручной пайки микросхем благодаря удобству и экономии времени. Он позволяет обойтись без отдельного нанесения флюса на каждое соединение, что особенно полезно при ремонте или доработке плат.
Оптимальный выбор – припой с внутренним флюсом на основе очищенной канифоли, маркированный как Sn60Pb40 или Sn63Pb37 с флюсом RMA. Диаметр проволоки – от 0.3 до 0.5 мм, в зависимости от размеров контактных площадок. Для бессвинцовой пайки – состав Sn99Cu1 с флюсом на водорастворимой или неактивной основе.
Таким образом, припой с флюсом внутри подходит для пайки микросхем при условии правильного выбора состава, типа флюса и соблюдения технологических требований. Он эффективен при ручной работе, но требует контроля чистоты и аккуратности пайки.
Что учитывать при выборе температуры плавления припоя
Температура плавления припоя напрямую влияет на риск перегрева микросхем и повреждения подложки. Для пайки чувствительных компонентов рекомендуется использовать припои с температурой плавления до 190 °C. Один из самых распространённых вариантов – сплав Sn63Pb37 с точкой плавления 183 °C. Он обеспечивает стабильное смачивание и минимальные термические нагрузки.
Бессвинцовые припои, например, Sn99.3Cu0.7 или Sn96.5Ag3.0Cu0.5, требуют более высокой температуры – в диапазоне 217–227 °C. При выборе такого припоя следует убедиться, что используемая паяльная станция и компоненты выдерживают повышение температуры без деградации.
Если применяются многослойные платы или плотный монтаж SMD-элементов, важно учитывать температурный профиль всего процесса пайки. Низкотемпературные припои на основе висмута (например, Sn42Bi58 с температурой плавления около 138 °C) подходят для случаев, когда перегрев особенно критичен, однако их механическая прочность ниже, и они не рекомендованы для узлов с высокой вибрацией или нагрузкой.
Температура плавления должна соответствовать не только типу компонентов, но и технологии пайки: ручная пайка допускает более широкий диапазон, а для ИК-пайки или волновой пайки требуется строгая согласованность температуры припоя и технологического оборудования.
Можно ли использовать припой с серебром для микросхем
Припой с серебром, обычно содержащий 2–4% Ag в составе Sn-Pb или бессвинцовых сплавов, повышает прочность и теплопроводность соединений. Для пайки микросхем этот тип припоя подходит, если требуется улучшенная механическая надежность и минимизация термического воздействия на компоненты.
Температура плавления таких припоев обычно на 1–3 °C выше классических Sn63Pb37, но остается в диапазоне, безопасном для большинства микросхем – около 217–220 °C. Это позволяет избежать перегрева кристаллов и защитить полупроводниковые элементы от теплового повреждения.
В целом, припой с серебром является предпочтительным выбором для ответственных устройств и плат, где важна долговечность и стабильность электрического контакта, особенно при многократных нагревах в процессе ремонта или производства.

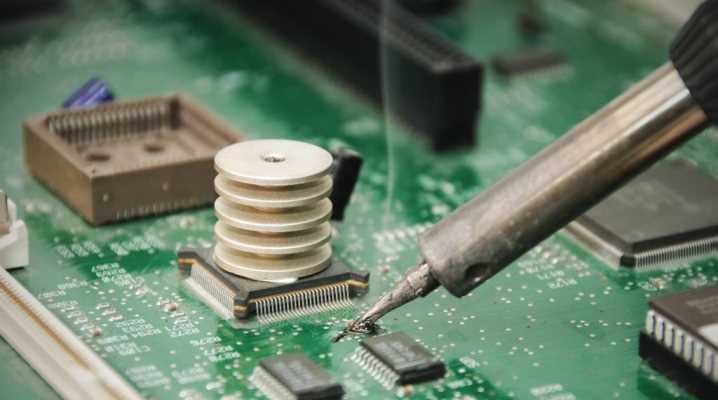

Как хранить припой, чтобы он не потерял свои свойства
- Температура хранения должна быть стабильной и не превышать 25°C. Перегрев ускоряет окисление и ухудшает смачиваемость припоя.
- Влажность воздуха желательно поддерживать ниже 60%. Высокая влажность способствует коррозии и ухудшает флюсовую активность.
- Хранить припой необходимо в герметичной упаковке или контейнере, исключающем контакт с воздухом и пылью.
- Для проволочного припоя предпочтительно хранить его на катушках в полиэтиленовых пакетах с влагопоглотителем (силикагелем).
- Пастообразные припои требуют обязательного плотно закрытого контейнера, чтобы предотвратить испарение растворителей и высыхание флюса.
Не рекомендуется хранить припой рядом с химически активными веществами, которые могут вызвать коррозию металла.
При длительном хранении (более 1 года) следует проверять внешний вид припоя: изменение цвета или образование окислов на поверхности – сигнал к необходимости замены.
Регулярно используемый припой лучше хранить в условиях, приближенных к заводским: темное, прохладное место с низкой влажностью и герметичной упаковкой.
Чем отличается китайский припой от брендов Weller, Kester и аналогов
Основное различие между китайским припоем и марками Weller, Kester заключается в качестве сплава и составе флюса. Бренды Weller и Kester применяют стандартизированные материалы с контролем чистоты и пропорций сплава, что обеспечивает стабильные характеристики плавления и отличную смачиваемость контактов.
- Чистота сплава: В китайских припоях часто встречаются примеси, в том числе оксиды и посторонние металлы, ухудшающие пайку и повышающие риск брака.
- Однородность состава: Weller и Kester гарантируют строгое соотношение олова, свинца (или бессвинцовых компонентов), меди и серебра. В китайских припоях соотношение может варьироваться, что приводит к непредсказуемой температуре плавления и ухудшению качества соединения.
- Флюс: В фирменных припоях флюс адаптирован под пайку микросхем – он менее агрессивен, легко удаляется и минимизирует коррозию. Китайские припои часто содержат более кислотные флюсы, вызывающие повреждения чувствительных компонентов и платы.
- Повышенная вероятность образования «холодных» или неполных пайок из-за нестабильного состава сплава.
- Риск коррозии и окисления контактов, особенно при длительной эксплуатации.
- Ухудшенная электропроводность и механическая прочность соединений.
Рекомендация: для пайки микросхем, особенно чувствительных к температуре и чистоте контактов, предпочтительно использовать проверенные бренды Weller, Kester и аналогичные. Это обеспечивает надежность, повторяемость результатов и минимизирует риск отказов из-за качества припоя.
Вопрос-ответ:
Как выбрать припой для пайки микросхем с мелкими контактами?
Для пайки микросхем с мелкими контактами важно использовать припой с маленьким диаметром, обычно от 0,3 до 0,5 мм. Оптимальным будет припой с низкой температурой плавления (около 183°C для свинцового) и с активным флюсом, который улучшит смачивание и обеспечит надежное соединение без повреждений компонентов. При выборе также учитывайте состав припоя: для тонкой пайки часто используют сплав Sn63Pb37 или бессвинцовые варианты с добавлением серебра для лучшей прочности шва.
Можно ли использовать припой с серебром для монтажа микросхем?
Припой с содержанием серебра повышает прочность и надежность пайки, а также улучшает сопротивление механическим и термическим нагрузкам. Его часто применяют при пайке микросхем, особенно в случаях, когда требуется долговечность соединения. Однако такой припой обычно имеет более высокую температуру плавления, поэтому нужно внимательно подбирать параметры пайки, чтобы не повредить чувствительные компоненты.
Влияет ли температура плавления припоя на качество пайки микросхем?
Температура плавления напрямую влияет на качество пайки и состояние микросхемы. Слишком высокая температура может привести к термическому повреждению микросхемы, перегреву корпуса и нарушению внутренних связей. С другой стороны, слишком низкая температура может вызвать плохое смачивание и непрочные соединения. Для большинства микросхем рекомендуют использовать припой с температурой плавления около 183-217°C. Важна также правильная настройка паяльника и время контакта с припоем.
Какой флюс лучше выбрать для пайки микросхем — активный или безактивный?
Активные флюсы содержат активные компоненты, которые эффективно удаляют оксиды и улучшают смачивание, что полезно при пайке сложных и загрязненных поверхностей. Однако для микросхем часто рекомендуют использовать безактивные или малоактивные флюсы (например, на основе колофонии), так как активные флюсы могут вызвать коррозию или повредить чувствительные элементы. Если припой содержит флюс внутри, важно удостовериться, что его состав подходит для электроники и легко удаляется после пайки.
Как хранить припой, чтобы он сохранил свои свойства при пайке микросхем?
Припой лучше хранить в сухом прохладном месте, защищенном от прямого света и влаги. Оптимальная температура хранения — от +5 до +25°C. Припой в катушках желательно хранить в герметичной упаковке или контейнере, чтобы избежать окисления поверхности. Для припоя с флюсом важно избегать длительного контакта с воздухом, так как флюс может засыхать и терять активность. Соблюдение условий хранения помогает сохранять плавкость и качество пайки на длительный срок.
