Люминесцентная лампа представляет собой газоразрядный источник света, в котором излучение создаётся за счёт возбуждения паров ртути и последующего свечения люминофора. Конструкция лампы включает герметичную стеклянную трубку, внутри которой находится смесь инертного газа (обычно аргон или криптон) и паров ртути в небольшом количестве – от 3 до 15 мг в зависимости от модели.
На внутренних стенках трубки нанесён люминофорный слой, преобразующий ультрафиолетовое излучение, возникающее при разряде, в видимый свет. Состав люминофора напрямую влияет на спектральные характеристики лампы. В промышленности применяются различные составы на основе галофосфатов или редкоземельных соединений с улучшенной цветопередачей.
На обоих концах трубки установлены электроды, представляющие собой вольфрамовые спирали с активирующим покрытием из оксидов бария, кальция и стронция. Электроды подключаются к пускорегулирующей аппаратуре, без которой лампа не может зажечься. При включении подаётся напряжение, достаточное для образования дугового разряда между электродами через газовую среду.

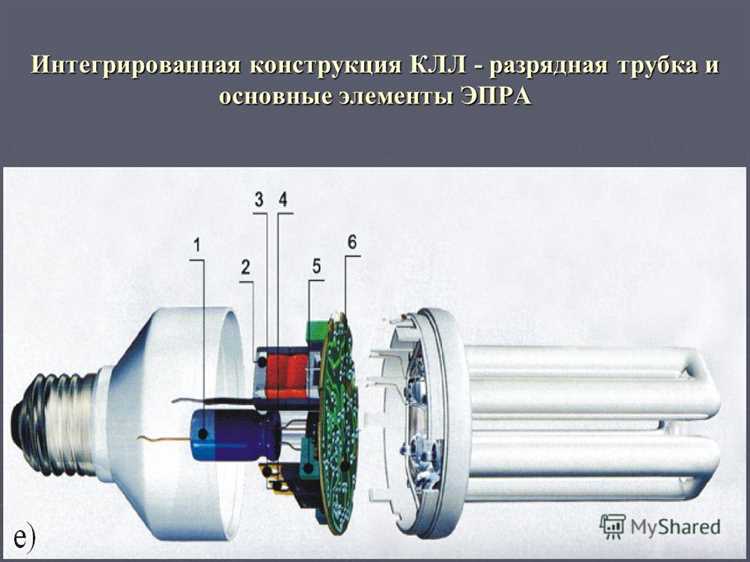

Пускорегулирующее устройство может быть выполнено на основе дросселя и стартерного устройства (в электромагнитных схемах) или в виде электронного балласта, который обеспечивает более стабильную работу и меньший уровень пульсаций света. Тип балласта влияет не только на срок службы лампы, но и на её энергоэффективность.
Понимание точного устройства люминесцентной лампы необходимо при её обслуживании, утилизации и замене. Наличие ртути требует соблюдения строгих норм при обращении с отработанными лампами, включая сдачу в специализированные пункты сбора. Использование моделей с улучшенным люминофором и электронными балластами позволяет минимизировать потребление энергии при сохранении высокого качества освещения.
Из чего сделана колба люминесцентной лампы
Колба люминесцентной лампы представляет собой герметичную трубку, изготовленную из специального стекла с высоким уровнем прозрачности и устойчивостью к химическим веществам. Стекло выбирается таким образом, чтобы выдерживать внутреннее давление, перепады температур и не вступать в реакцию с парами ртути и инертным газом внутри лампы.
Основные особенности стекла для колбы:
- Боросиликатный состав, устойчивый к термическому расширению и коррозии;
- Минимальное содержание примесей, особенно щелочных металлов, чтобы исключить искажение спектра излучения;
- Толщина стенки – в среднем от 0,6 до 1 мм, что обеспечивает оптимальный баланс между прочностью и массой лампы.
Внутренняя поверхность колбы покрывается тонким слоем люминофора, который преобразует ультрафиолетовое излучение в видимый свет. Люминофор наносится равномерно методом осаждения в виде суспензии с последующей сушкой и термообработкой.
На торцах колбы размещаются металлические контакты, впаянные в герметизирующую стеклянную массу. В местах соединения стекла с токопроводящими элементами используются специальные стеклокерамические уплотнители, предотвращающие утечку газа и разрушение при нагреве.
Также внутри колбы находится смесь инертного газа (чаще всего аргон или аргон с примесью криптона) и пара ртути. Объем газа строго дозируется, так как отклонения могут привести к снижению эффективности или выходу лампы из строя.
Какую функцию выполняет люминофор внутри лампы
Люминофор наносится на внутреннюю поверхность колбы и преобразует ультрафиолетовое излучение, создаваемое разрядом в парах ртути, в видимый свет. Сам по себе ультрафиолет не виден глазу, поэтому люминофор критически важен для работы люминесцентной лампы.
Состав люминофора подбирается таким образом, чтобы обеспечить заданную цветовую температуру и высокий индекс цветопередачи. Чаще всего используют смеси редкоземельных соединений, таких как ортосиликат иттрия, алюминат стронция, борат магния с активаторами (например, европием или тербием). Выбор конкретной формулы влияет на оттенок свечения – от тёплого белого до холодного дневного.
Кроме цветового спектра, важна и устойчивость люминофора к деградации. При длительной эксплуатации кристаллическая структура может разрушаться под воздействием ультрафиолета и ионов ртути. Для увеличения срока службы добавляют стабилизаторы и используют многослойные покрытия, распределяющие нагрузку.
Правильное распределение люминофора по внутренней поверхности колбы обеспечивает равномерное свечение без затемнений и пятен. При производстве контролируется толщина слоя и равномерность нанесения методом электростатического распыления или осаждения из суспензии с последующим обжигом.
Люминофор не только определяет видимость света, но и влияет на светоотдачу. Современные составы позволяют достигать эффективности до 90 лм/Вт. Некачественный люминофор приводит к снижению яркости и искажению цветопередачи, особенно при длительном использовании.
Зачем в лампу добавляют пары ртути
Пары ртути играют ключевую роль в работе люминесцентной лампы. Без их участия невозможно образование ультрафиолетового излучения, которое необходимо для свечения люминофора на внутренней поверхности колбы.
При включении лампы электрический разряд проходит через газовую смесь, содержащую инертный газ и пары ртути. Именно ртуть при ионизации испускает ультрафиолетовое излучение с длиной волны около 254 нм – этот диапазон идеально подходит для возбуждения люминофора, который в результате начинает излучать видимый свет.
- Ртутные пары обеспечивают высокую эффективность генерации УФ-излучения – до 60% от подведённой энергии преобразуется в полезное излучение.
- Рабочее давление ртути в лампе обычно составляет 0,8–1,0 Па при температуре около 40–50 °C, что создаёт оптимальные условия для устойчивого разряда.
- Количество ртути строго дозируется – как правило, не превышает 3–5 мг на одну лампу – этого достаточно для стабильной работы и минимизации экологических рисков.
В лампах используется либо металлическая капля ртути, испаряющаяся при нагревании, либо специальная амальгама, позволяющая контролировать давление паров при различных температурах. Это важно для обеспечения стабильного светового потока в течение всего срока службы.
Исключение ртути из конструкции лампы невозможно без полной смены принципа действия, так как ни один другой элемент не даёт сопоставимого по эффективности и спектру УФ-излучения при низком давлении и температуре.
Как устроены электроды и их роль в работе лампы
Внутри люминесцентной лампы установлены два электрода, расположенные по краям колбы. Каждый электрод представляет собой спираль из вольфрамовой нити, покрытой эмиссией – оксидами щелочноземельных металлов, таких как барий, стронций и кальций. Эти соединения снижают рабочую температуру катода и улучшают эмиссию электронов при подаче напряжения.
При включении лампы электроды нагреваются и начинают испускать электроны в газовую среду. Это ионизирует инертный газ (обычно аргон или смесь аргоном с неоном), что позволяет току протекать через лампу. Появившаяся электрическая дуга вызывает испарение ртути, находящейся в колбе, и последующее ультрафиолетовое излучение. УФ-излучение затем преобразуется люминофором в видимый свет.
Электроды работают в цикле повторного разогрева и охлаждения, что со временем приводит к разрушению эмиссионного покрытия. Это основная причина снижения срока службы лампы. Для продления ресурса рекомендуется использовать пускорегулирующие устройства, обеспечивающие мягкий запуск и стабильный ток в течение всей работы.
Что такое стартер и как он запускает лампу
После подачи напряжения на лампу через стартер проходит ток, заставляя электроды стартера нагреваться. Один из контактов, выполненный из биметалла, изгибается под действием температуры и замыкает цепь между обоими контактами. В этот момент по катодам лампы начинает протекать ток, предварительно их разогревая.
Через доли секунды газ в стартере остывает, биметаллический контакт возвращается в исходное положение и размыкает цепь. Это размыкание создаёт импульс высокого напряжения – порядка 400–600 В, который прикладывается к концам лампы. Под действием этого импульса происходит пробой паров ртути внутри колбы, в результате чего между электродами формируется устойчивый дуговой разряд.
После зажигания лампы стартер больше не участвует в её работе. Он отключается от цепи за счёт того, что напряжение на его контактах становится недостаточным для повторного включения. Если лампа не загорается, стартер автоматически запускает повторную попытку, пока не произойдёт устойчивый розжиг.
Для корректной работы системы необходимо использовать стартер, соответствующий типу и мощности лампы. Несовместимость по параметрам может привести к частым сбоям при включении или сократить срок службы лампы и стартера.
Для чего нужен дроссель в цепи люминесцентной лампы
Дроссель выполняет роль индуктивного балласта, ограничивая ток через люминесцентную лампу после её зажигания. Без него ток мог бы резко возрасти, что приведёт к повреждению лампы и снижению её срока службы.
В момент запуска дроссель создаёт высокое напряжение, необходимое для ионизации газа внутри колбы. Затем его индуктивность снижает ток до оптимального уровня, поддерживая стабильное горение дуги.
Дроссели изготавливают из ферромагнитного сердечника с обмоткой, что обеспечивает значительную индуктивность при компактных размерах. При выборе дросселя учитывают мощность лампы и параметры сети, чтобы обеспечить эффективную работу и минимальные потери энергии.
Использование дросселя улучшает стабильность светового потока и предотвращает мерцание, что важно для комфорта зрения и долговечности оборудования.
Как взаимодействуют все элементы при включении лампы
При подаче напряжения ток сначала проходит через дроссель и стартер. Дроссель ограничивает пусковой ток, предотвращая перегрузку цепи, а стартер замыкает электроды лампы, позволяя им разогреться до необходимой температуры.
Разогрев электродов приводит к испарению небольшого количества ртути внутри колбы, что увеличивает ионизацию газа и снижает сопротивление внутри лампы. Через несколько секунд стартер размыкает цепь, создавая высоковольтный импульс от дросселя.
Этот импульс вызывает пробой газа внутри колбы, и начинается прохождение электрического тока через ионизированный газ. Электроны сталкиваются с парами ртути, возбуждая их атомы, которые при возвращении в основное состояние излучают ультрафиолетовое излучение.
Люминофор, покрывающий внутреннюю поверхность колбы, преобразует ультрафиолетовое излучение в видимый свет. Дроссель при этом обеспечивает стабилизацию рабочего тока, предотвращая перегрев и продлевая срок службы лампы.
Таким образом, согласованная работа стартера, дросселя, электродов, ртутных паров и люминофора обеспечивает плавный запуск и устойчивую работу люминесцентной лампы.
Вопрос-ответ:
Из каких основных частей состоит люминесцентная лампа?
Люминесцентная лампа включает стеклянную колбу, покрытую изнутри люминофором, два электрода с вольфрамовой нитью, наполненную инертным газом (обычно аргон) и пары ртути, а также пусковой механизм (стартер) и дроссель, необходимые для запуска и регулировки тока.
Какую роль выполняют пары ртути внутри колбы?
Пары ртути при прохождении электрического тока излучают ультрафиолетовое излучение. Это излучение невидимо для глаза, но люминофор, нанесённый на внутреннюю поверхность колбы, преобразует его в видимый свет, обеспечивая яркое освещение при низком энергопотреблении.
Почему в лампе используется дроссель и как он влияет на работу лампы?
Дроссель ограничивает ток в цепи лампы, предотвращая её перегорание и поддерживая стабильную работу. Без дросселя ток мог бы резко возрасти после зажигания, что привело бы к быстрому выходу из строя лампы. Он также создаёт необходимое напряжение для запуска газового разряда.
Каким образом стартер запускает люминесцентную лампу?
Стартер представляет собой небольшой газоразрядный элемент, который при включении замыкает цепь через электроды, разогревая их. После нагрева контакты стартера размыкаются, вызывая повышение напряжения в цепи, что ионизирует газ внутри колбы, запускает электрический разряд и, следовательно, свечение лампы.
Почему для изготовления электродов используется вольфрам и как они устроены?
Вольфрам применяют из-за его высокой температуры плавления и хорошей электроизоляционной стойкости. Электроды состоят из спирали вольфрамовой нити, покрытой эмиссионным слоем, который облегчает испускание электронов при нагреве, что важно для поддержания устойчивого газового разряда внутри лампы.
