В бытовой и промышленной электросети провод «ноль» и заземление выполняют разные функции, несмотря на внешнее сходство и общее участие в замыкании цепи. Ноль, или рабочий нулевой провод (N), представляет собой путь возврата тока к источнику. Он электрически связан с нейтральной точкой трансформатора и участвует в формировании рабочей цепи. При этом ток в нулевом проводнике может достигать номинальных значений нагрузки, что делает его потенциально опасным при повреждении изоляции.
Земля, или защитный провод (PE), не участвует в нормальной работе электрической цепи. Он предназначен исключительно для аварийных ситуаций: при пробое фазы на корпус прибора ток уходит в землю, мгновенно вызывая срабатывание устройств защитного отключения (УЗО или автоматического выключателя). Электрическое сопротивление заземляющего контура строго регламентируется и должно быть менее 4 Ом для бытовых объектов.
Категорически недопустимо использовать один и тот же провод для нуля и земли. В случае обрыва нулевого провода при совмещённой схеме (PEN) металлические корпуса подключённых приборов окажутся под фазным напряжением. Это представляет серьёзную угрозу жизни. Современные стандарты требуют раздельного монтажа N и PE с момента ввода питания в здание, а также обязательной проверки целостности защитного проводника в распределительном щите.
Что такое ноль и земля: отличие по назначению и функциям
Земля (заземление) – это проводник, соединённый с контуром заземления здания или электроустановки. Его основная задача – защита от поражения электрическим током при пробое изоляции или неисправности оборудования. По умолчанию через землю ток не протекает, она начинает работать только в аварийных ситуациях.
Функциональное различие: ноль участвует в нормальной работе электрической сети, а земля – элемент системы защиты. Перепутывать их недопустимо: подключение защитного заземления к нулю может привести к поражению током, если ноль обрывается.
При проектировании электропроводки рекомендуется использовать отдельные шины для нуля (N) и заземления (PE) даже в системах с совмещённым проводником PEN. Это исключает паразитные токи на корпусах приборов и обеспечивает устойчивую работу устройств защитного отключения (УЗО).
В розетках с заземлением ноль подключается к левому контакту (при нижнем расположении заземляющего контакта), земля – к верхнему. Подключение должно строго соответствовать схеме, особенно при наличии чувствительной электроники или УЗО.
Как определить ноль и землю в розетке при помощи мультиметра
Перед началом измерений убедитесь, что мультиметр установлен в режим измерения переменного напряжения (AC) с пределом не менее 250 В. Касаться контактов следует только щупами, избегая прикосновений руками.
В стандартной розетке типа «евро» три контакта: два вертикальных (фаза и ноль) и один сверху или снизу – заземление. Включите мультиметр и подсоедините один щуп к контакту заземления, второй – к любому из двух вертикальных контактов.
Если на дисплее около 220 В – щуп касается фазы. Переставьте его на второй вертикальный контакт. При показаниях около 0–5 В это и есть ноль. Напряжение между нулём и землёй должно быть минимальным, не превышающим 5 В.
Для подтверждения подключите один щуп к нулевому контакту, второй – к фазе. Прибор должен показать напряжение в районе 220 В. Таким образом, вы убедитесь, что фаза и ноль определены правильно, а оставшийся контакт – земля.
Если между землёй и нулём напряжение превышает 10 В, возможны проблемы с системой заземления. В этом случае эксплуатация розетки небезопасна – рекомендуется обратиться к электрику.
Почему нельзя путать ноль и землю при подключении электроприборов
Нулевой проводник (N) предназначен для возврата тока от нагрузки в источник, тогда как защитный проводник (PE) служит исключительно для обеспечения безопасности, направляя ток утечки на землю при повреждении изоляции. Подключение нуля вместо земли или наоборот нарушает эту схему и может привести к отказу защитных устройств.
При замене земли на ноль в розетке с заземлением корпус прибора оказывается под потенциалом при обрыве нулевого провода. Это особенно опасно для металлических корпусов: при касании человек может попасть под полное напряжение сети – 220 В. Устройство УЗО (устройство защитного отключения), рассчитанное на контроль тока между фазой и нулем, не сможет корректно сработать в случае замены PE на N.
Соединение нуля и земли в розетке нарушает селективность защитной автоматики. Например, при коротком замыкании ток уходит в землю, минуя ноль, и автоматический выключатель может не отключиться. Это создает риск скрытого перегрева проводки, пожара и выхода из строя электроприбора.
Правила ПУЭ (п. 1.7.133 и 1.7.145) запрещают совмещение функций нулевого рабочего и защитного проводников после вводного устройства. В жилых домах разводка должна быть выполнена по системе TN-S или TN-C-S, где ноль и земля разведены. Нарушение этих требований – прямое нарушение норм безопасности.
Всегда используйте корректную маркировку проводов: синий – для нулевого, жёлто-зелёный – для защитного. Перед подключением приборов проверяйте тестером наличие потенциала на проводниках и целостность заземления. Ошибка в подключении – это не только сбой работы устройства, но и реальная угроза жизни.
Как организованы цепи заземления и нуля в щитке
В распределительном щитке нулевой провод (N) и защитный заземляющий провод (PE) подключаются к разным шинам. Это требование актуально для всех систем, кроме TN-C, где PEN совмещает обе функции. В современных зданиях применяется система TN-S или TN-C-S, в которых нейтраль и земля разделены.
Шина N монтируется на изолирующих стойках, чтобы избежать контакта с корпусом щитка. К ней подключаются нулевые проводники от всех линий, а также нейтральный провод от вводного кабеля. Недопустимо соединять эту шину с корпусом или с шиной PE.
Шина PE устанавливается с жёстким металлическим контактом на корпус щитка. К ней подключаются все защитные проводники (зеленo-жёлтые), а также защитное заземление от питающего кабеля. В случае использования УЗО, к шине PE не должно подключаться ни одного рабочего нуля, иначе устройство не сможет корректно определить ток утечки.
При использовании вводного автомата с УЗО (дифференциальным выключателем) важно обеспечить отдельное подключение нулевого провода после УЗО к выделенной шине N, обслуживающей только те линии, что защищаются этим УЗО.
Монтаж должен предусматривать чёткую маркировку всех шин и проводов. Перепутывание нуля и земли может привести к поражению электрическим током при пробое изоляции. Для повышения надёжности шина PE соединяется с заземляющим контуром здания проводом сечением не менее 6 мм² (медь) или 10 мм² (алюминий).

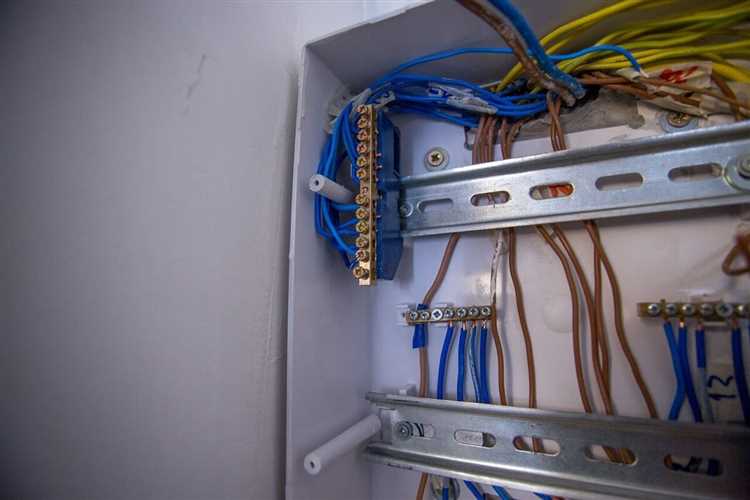

Можно ли использовать ноль вместо земли и к чему это приводит
Нулевой проводник (N) служит для возврата рабочего тока и не предназначен для защитного заземления. Использование нуля вместо земли нарушает принцип разделения функций и создаёт опасность поражения электрическим током.
При повреждении изоляции или обрыве нуля корпус оборудования, соединённый с ним, может оказаться под фазным напряжением. В таком случае ток утечки пойдёт через тело человека на настоящий защитный контур, что ведёт к удару током.
С точки зрения защиты, замена земли нулём блокирует работу устройств защитного отключения (УЗО) и автоматов, поскольку ток утечки не обнаруживается корректно. Это снижает уровень безопасности и увеличивает риск аварий.
Современные нормативы требуют прокладки отдельного проводника защитного заземления (PE), который соединяется с заземляющим контуром и корпусами электрооборудования. Нельзя использовать PEN-проводник как защиту без разделения на PE и N в распределительных щитах.
Отказ от раздельного заземления приводит к повышению риска возгораний и повреждений оборудования из-за неконтролируемых токов замыкания, а также к росту вероятности смертельных случаев при контакте с неисправным устройством.

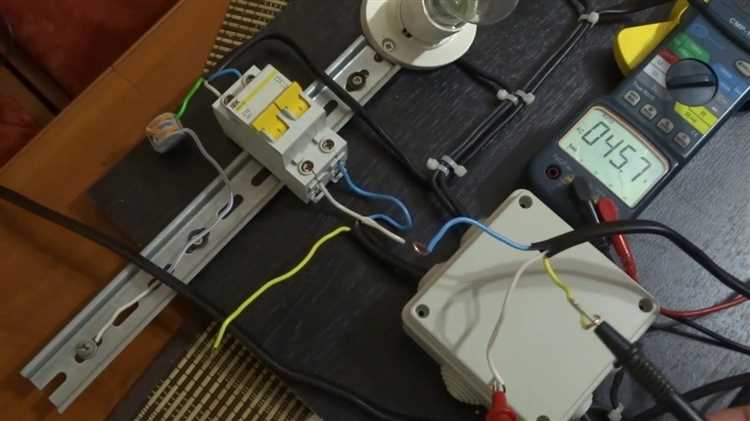

Особенности заземления в частном доме: отличие от квартирной проводки
В частном доме система заземления проектируется с учетом собственной заземляющей конструкции, что принципиально отличает её от квартирной проводки, где заземление обычно реализуется через общедомовую сеть.
Основные отличия:
- Независимость заземляющего контура. В частном доме необходимо обустроить собственный контур заземления, состоящий из нескольких стальных или медных электродов, забитых в грунт на глубину не менее 0,7 метра. В квартирах же заземление подключается к системе дома.
- Глубина и конфигурация электродов. В частном секторе количество и расположение электродов определяется расчетом сопротивления заземления, который должен быть не выше 4 Ом для обеспечения безопасности. В многоквартирных домах этот параметр контролируется застройщиком.
- Материалы и коррозионная стойкость. В частном доме предпочтительно использовать медные или оцинкованные электроды с антикоррозионной защитой, учитывая воздействие почвы и климатических условий. В квартире заземляющий провод уже проложен и защищён.
- Отдельная линия заземления. В частных домах необходимо прокладывать отдельный провод заземления от контура до щитка с минимальным числом соединений, что снижает риск появления переходных сопротивлений и обеспечивает стабильность работы УЗО и автоматов.
Рекомендации для правильного обустройства заземления в частном доме:
- Проводить измерение сопротивления заземляющего контура после установки электродов и при необходимости увеличивать их количество или менять расположение.
- Использовать проводники с сечением не менее 6 мм² для заземляющего контура, чтобы снизить сопротивление и обеспечить долговечность.
- Избегать применения общих металлических конструкций, не предназначенных для заземления, так как они не обеспечивают надежного контакта и могут привести к ошибкам в работе защитных устройств.
- Периодически проверять состояние заземления, особенно после проведения земляных работ или изменений в электросети.
В квартирах же заземление контролируется через распределительные щитки дома, где заземляющий провод соединен с общедомовым контуром. Это упрощает монтаж, но не дает возможности регулировать параметры сопротивления индивидуально.
Правила ПУЭ по разделению PEN-проводника на ноль и землю
Согласно ПУЭ, разделение комбинированного PEN-проводника на отдельные проводники нуля (N) и заземления (PE) должно выполняться в специально предназначенных местах – распределительных пунктах, щитах или вводных клеммах. Запрещается выполнять разделение PEN в произвольных точках линии.
ПУЭ требует, чтобы место разделения PEN было обеспечено надежным и прочным зажимным устройством с гарантированным контактным соединением, способным выдерживать эксплуатационные нагрузки и механические воздействия.
После разделения PEN должен сохраняться контур защитного заземления, который подключается к уравнительной шине заземления. При этом нулевой рабочий проводник N подключается отдельно к шинам цепей потребителей.
Запрещено использовать в качестве заземляющего проводника сам PEN без разделения на PE и N в конечных распределительных точках, чтобы исключить появление напряжений на корпусах оборудования при повреждениях.
При прокладке электросети с PEN-проводником необходимо соблюдать требования по его сечению. Минимальное сечение PEN не может быть меньше, чем сечение фазного проводника, и должно быть не менее 10 мм² меди или 16 мм² алюминия для линий с напряжением до 1 кВ.
Для разделения PEN на PE и N запрещается использовать сварные, паяные соединения и временные контакты. Предпочтительно применять винтовые клеммы или специальные зажимы, обеспечивающие контроль качества соединения.
Обязательна проверка сопротивления заземления после разделения PEN. Оно должно соответствовать нормам, указанным в ПУЭ, чтобы гарантировать защиту от поражения электрическим током.
Вопрос-ответ:
В чем конкретное отличие нулевого провода от заземления в электрической системе?
Нулевой провод, часто называемый «нулём», служит для возврата электрического тока обратно в источник, обеспечивая замкнутую цепь. Он обычно находится под напряжением близким к нулю, но участвует в работе электрооборудования. Заземление же предназначено для безопасности: оно соединяет металлические части оборудования с землёй, чтобы при неисправности ток ушёл в землю и не вызвал поражения человека или повреждения техники.
Почему нельзя соединять нулевой провод и заземление вместе в одной точке распределительной сети?
Соединение нулевого провода с заземлением на стороне потребителя может привести к опасным ситуациям. В нормальном режиме нулевой провод несёт рабочий ток, и если он замкнётся на заземление, ток может пойти по корпусам приборов, создавая риск поражения электрическим током. Также это нарушает работу защитных устройств и снижает их эффективность.
Как понять, что в конкретной электрической цепи нулевой провод и заземление правильно разделены?
Для проверки правильности разделения нужно убедиться, что металлические части оборудования подключены к заземляющему контуру, который не несёт рабочего тока. При этом нулевой провод должен использоваться исключительно для замыкания цепи. Важно проверить с помощью измерительных приборов, что между нулём и землёй нет постоянного электрического соединения на стороне потребителя.
Можно ли использовать заземляющий провод как нулевой в старых системах электроснабжения?
Использование заземляющего провода в роли нулевого в современных условиях запрещено и опасно. В некоторых старых установках это могло практиковаться, но сейчас стандарты требуют их чёткое разделение. Такая практика приводит к снижению безопасности, увеличивает риск поражения током и может привести к неисправности защитных устройств.
Какие функции выполняет нулевой провод в трехфазной системе электроснабжения, и как он отличается от заземления?
В трёхфазной системе нулевой провод служит для возвращения тока в случае неравномерной нагрузки между фазами, поддерживая стабильность напряжения и работу оборудования. Заземление при этом служит для обеспечения безопасности, отводя токи утечки в землю. Их назначение и задачи различаются: ноль — это часть электрической цепи, а земля — защитный элемент.
В чем конкретное отличие между нулём и землёй в электрической системе?
Нуль — это проводник, по которому возвращается ток в источник, обычно он подключён к нейтрали трансформатора. Земля — это защитный проводник, который соединён с земной поверхностью и служит для обеспечения безопасности, отводя ток утечки при замыкании на корпус оборудования. Таким образом, нуль предназначен для работы электрической цепи, а земля — для защиты от поражения электрическим током.
Почему нельзя соединять нулевой провод и заземление вместе в бытовой электропроводке?
Объединение нулевого и заземляющего проводников внутри жилого помещения может привести к серьёзным проблемам. При этом возникает опасность, что ток нагрузки пойдёт по защитному заземлению, а не по нулю, что снижает безопасность и увеличивает риск поражения током. Кроме того, возможны помехи и неправильная работа защитных устройств, таких как автоматы и УЗО. Нуль и земля должны быть раздельными и соединяться только в главном распределительном щите на специальной шине, чтобы гарантировать корректную работу системы.
