Автоматический трехфазный переключатель фаз необходим для обеспечения бесперебойного электроснабжения при нарушениях в одной из фаз. Его основная задача – быстро переключить нагрузку на исправную фазу, предотвращая остановку оборудования и повреждение техники.
Выбор такого устройства требует учета нескольких технических параметров: максимального тока нагрузки, времени переключения, диапазона напряжений и условий эксплуатации. Важно, чтобы переключатель поддерживал ток, превышающий суммарную нагрузку оборудования, и был адаптирован под особенности электросети, включая возможные перепады напряжения.
Следует обратить внимание на тип управления – электромеханический или электронный, а также на наличие функций защиты, таких как защита от короткого замыкания и перегрузок. Надежность контактов и качество исполнения напрямую влияют на срок службы и безопасность.
Правильный выбор автоматического переключателя фаз повышает устойчивость электросистемы, снижает риск аварий и позволяет избежать дорогостоящих простоев. Рассмотрим основные критерии и технические характеристики, которые помогут подобрать оптимальное устройство для конкретных условий.

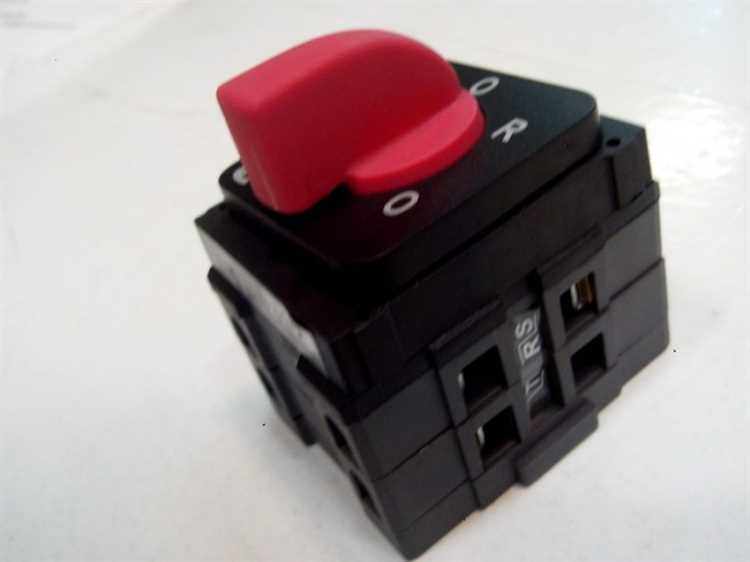

Технические параметры для выбора переключателя фаз
Основной параметр – номинальный ток, который должен соответствовать максимальной нагрузке вашего оборудования. Для бытовых и мелких промышленных систем это обычно 25–63 А, для более мощных установок – 100 А и выше.
Номинальное напряжение переключателя должно совпадать с рабочим напряжением сети, чаще всего это 380 В для трехфазных систем. Обязательно учитывайте возможность скачков напряжения и выбирайте устройства с запасом по напряжению, не менее 440 В.
Время переключения фаз напрямую влияет на безопасность и стабильность работы оборудования. Рекомендуется выбирать модели с задержкой включения в диапазоне 3–10 секунд, чтобы избежать коротких замыканий при неравномерном напряжении на фазах.
Чувствительность к падению и повышению напряжения должна быть настраиваемой, чтобы переключатель мог реагировать на конкретные параметры вашей сети. Оптимально, если устройство позволяет задавать пороги от 180 В до 260 В для каждой фазы.
Количество входных фаз и выходных контактов должно совпадать с конфигурацией вашей системы – обычно три входа и три выхода для трехфазных цепей. Обратите внимание на возможность подключения дополнительного источника питания для автоматического переключения.
Защита от короткого замыкания и перегрузок важна для предотвращения выхода из строя переключателя и оборудования. Убедитесь, что устройство оснащено встроенными предохранителями или поддерживает подключение внешних защитных элементов.
Климатические и монтажные параметры – степень защиты корпуса (IP), температурный диапазон эксплуатации и способ установки (в щит или на DIN-рейку) должны соответствовать условиям эксплуатации.
Как определить нужный диапазон напряжения и тока
Для выбора автоматического трехфазного переключателя фаз важно точно определить рабочие параметры сети – максимальное и минимальное напряжение, а также ток нагрузки. Ошибочный подбор приведёт к неправильной работе или выходу устройства из строя.
- Диапазон напряжения: учитывайте номинальное напряжение вашей трехфазной сети, обычно это 380 В или 400 В. Необходимо знать максимально допустимые отклонения, например, ±10%. Если сеть нестабильна и может опускаться до 320 В или подниматься до 440 В, переключатель должен поддерживать именно такой диапазон.
- Диапазон тока: определите суммарную нагрузку на все три фазы. Например, если подключены электродвигатели, освещение и бытовые приборы, суммарный ток может достигать 50 А. Выбирайте переключатель с запасом по току минимум 20%, то есть для 50 А подойдёт модель с номиналом 60 А.
Рекомендуется обращать внимание на:
- Максимальный импульсный ток, если в сети присутствуют пусковые токи (например, двигатели). Это значение должно превышать пусковой ток нагрузки.
- Минимальное рабочее напряжение, при котором переключатель корректно фиксирует фазу и осуществляет переключение, чтобы избежать ложных срабатываний.
- Возможность настройки гистерезиса напряжения для предотвращения частых переключений при небольших колебаниях.
Точные характеристики сети можно узнать с помощью цифрового мультиметра или анализатора качества электроэнергии. Если данные недоступны, обращайтесь к техническому паспорту электроустановки или консультируйтесь с электриком.

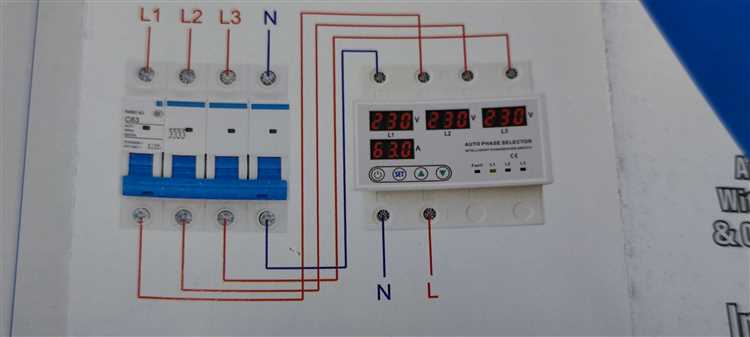

Варианты подключения и монтажные особенности
Автоматический трехфазный переключатель фаз подключается к входящим линиям трехфазной сети и к нагрузке через клеммы, рассчитанные на максимальный ток. Основные варианты подключения – последовательное включение через вводные автоматические выключатели или непосредственно к шинным соединениям распределительного щита.
При монтаже переключателя необходимо учитывать его размещение в щитке с соблюдением минимального расстояния до других аппаратов – не менее 10 мм для обеспечения теплоотвода и удобства обслуживания. Рекомендуется фиксировать переключатель на DIN-рейку, соответствующую стандарту EN 60715, с плотным зацеплением для исключения смещения при вибрациях.
Клеммы подключения должны иметь надёжное затяжение винтов, оптимальный момент затяжки обычно указывается в инструкции и составляет 2,5–3 Н·м. Использование медных проводников соответствующего сечения сечением не менее, чем рассчитано по максимальному току нагрузки, предотвращает перегрев и падение напряжения.
При выборе схемы подключения следует учитывать наличие или отсутствие нейтрали в сети. Для переключателей с контролем отсутствия фазы по трем линиям достаточно подключение только к фазам, но для моделей с дополнительными функциями (например, контроль симметрии или напряжения нуля) требуется подведение нулевого провода.
Особое внимание уделяется заземлению корпуса переключателя и соблюдению норм электробезопасности согласно ПУЭ. Заземляющий проводник подключается к специальной клемме, обеспечивающей защиту от поражения током в случае неисправности.
В помещениях с повышенной влажностью или пылью рекомендуется использовать модели с классом защиты IP54 и выше, а также предусматривать дополнительную защиту в виде герметичных корпусов или щитков.
Какие дополнительные функции важны для надежной работы
Контроль времени переключения – критичен для предотвращения коротких замыканий и перегрузок. Важна функция задержки включения на каждой фазе, обычно от 3 до 10 секунд, чтобы обеспечить стабилизацию напряжения.
Защита от обратной последовательности фаз предотвращает работу при неправильном порядке фаз, что сохраняет электродвигатели и оборудование от повреждений.
Диагностика состояния фаз
Ручной и автоматический режимы работы обеспечивают гибкость управления. Автоматический режим экономит время, ручной – позволяет провести тесты и техническое обслуживание.
Защита от перегрузок и коротких замыканий встроенными тепловыми или электронными реле увеличивает срок службы оборудования и предотвращает аварии.
Интерфейс для подключения к системам автоматизации через протоколы Modbus или другие стандарты важен для удаленного мониторинга и управления.
Функция самотестирования позволяет выявить неисправности в самом переключателе и предупредить об этом пользователя, повышая общую надежность системы.
Наличие индикации состояния в виде светодиодов или ЖК-дисплея упрощает визуальный контроль и диагностику без дополнительного оборудования.
Совместимость с существующей электроустановкой
При выборе автоматического трехфазного переключателя фаз важно учитывать параметры текущей электроустановки, чтобы обеспечить корректную интеграцию и избежать сбоев. В первую очередь необходимо проверить номинальное напряжение сети – обычно это 380 В или 400 В для трехфазных систем с нейтралью. Переключатель должен поддерживать именно этот диапазон без значительных отклонений.
Следующий критичный параметр – номинальный ток нагрузки. Для выбора устройства учитывайте максимальную нагрузку на каждую фазу, исходя из паспортных данных оборудования или измерений амперметром. Переключатель должен иметь токовую нагрузку с запасом не менее 20-30% относительно расчетного тока для повышения надежности и предотвращения перегрева.
Обратите внимание на тип подключения в вашей электроустановке: звезда или треугольник. Большинство переключателей рассчитаны на стандартное подключение по схеме «звезда» с нейтралью. Если схема отличается, следует подбирать модели с соответствующими характеристиками или консультацией у специалиста.
Проверьте наличие и тип защитных устройств, установленных в щите. Некоторые переключатели требуют дополнительной защиты от перенапряжений или коротких замыканий. Также рекомендуется использовать автоматические выключатели с характеристиками отключения, соответствующими переключателю фаз.
Для корректной работы переключателя важна правильная коммутация фаз. В электроустановках с нестабильной или асимметричной нагрузкой необходимы модели с функцией контроля порядка фаз и их наличия. Это исключит подачу питания при отсутствии или перекрестном подключении фаз, что защищает оборудование.
Наконец, учитывайте особенности монтажа: тип и сечение кабелей, места установки и доступ к элементам переключателя. Некоторые модели имеют ограничения по глубине установки в щит или требуют определенного расстояния для подключения, что влияет на совместимость с существующей проводкой.
Проверка и тестирование выбранного переключателя фаз
Перед установкой автоматического трехфазного переключателя фаз необходимо провести его всестороннюю проверку. В первую очередь следует убедиться в соответствии технических характеристик устройства заданным параметрам сети: рабочему напряжению, максимальному току нагрузки и времени срабатывания. Отклонения даже в несколько процентов могут привести к неправильной работе или повреждению оборудования.
Проверку целостности внутренних контактов выполняют с помощью омметра – сопротивление на включенных контактах должно быть минимальным, без признаков обгорания или механических повреждений. Визуальный осмотр механизма переключения помогает выявить дефекты сборки или повреждения корпуса.
Функциональное тестирование проводят в имитированной трехфазной цепи с подачей напряжения на разные фазы поочередно. Автомат должен корректно переключать питание с отсутствующей или поврежденной фазы на исправную в пределах указанного времени срабатывания (обычно от 0,1 до 1 секунды). Несоответствие заявленному времени говорит о заводском браке или неправильной настройке.
Не менее важно проверить устойчивость переключателя к кратковременным скачкам напряжения и перекосам фаз. Для этого используют специализированные тестовые приборы, моделирующие неустойчивые условия сети. Устройство должно оставаться в рабочем состоянии без ложных срабатываний.
После установки переключателя необходимо провести пробный запуск с реальной нагрузкой. Следят за температурой корпуса и контактных соединений в течение нескольких часов. Повышение температуры более чем на 10 градусов выше окружающей среды указывает на плохой контакт или несоответствие параметров переключателя нагрузке.
Регулярное техническое обслуживание включает проверку работоспособности в автоматическом режиме и тестирование переключения минимум раз в год. Это гарантирует своевременное выявление износа и предотвращает аварийные отключения.
Вопрос-ответ:
Какие параметры нужно учитывать при выборе автоматического трехфазного переключателя фаз для дома?
Первое, на что следует обратить внимание — это номинальное напряжение и ток переключателя, они должны соответствовать характеристикам вашей электрической сети. Также важно проверить диапазон напряжения срабатывания, чтобы устройство реагировало на просадки или скачки напряжения. Необходимо учитывать время переключения и наличие защиты от неправильного включения фаз, что влияет на безопасность и долговечность оборудования. Размеры и способ монтажа должны подходить под ваше распределительное устройство.
Как проверить совместимость переключателя фаз с уже установленным электрооборудованием?
Совместимость определяется не только по номинальным значениям тока и напряжения, но и по типу подключения и габаритам устройства. Следует сравнить схему подключения переключателя с существующей электропроводкой, чтобы избежать конфликтов при монтаже. Важно, чтобы автомат поддерживал количество фаз вашей системы и мог работать с оборудованием, требующим плавного переключения. Иногда производители указывают конкретные модели, подходящие для определённых типов электроустановок, это тоже стоит учитывать.
Можно ли использовать автоматический переключатель фаз для защиты бытовой техники от перепадов напряжения?
Да, автоматический переключатель фаз способен обеспечить дополнительную защиту, переключая нагрузку на исправную фазу при возникновении сбоев или падений напряжения в одной из фаз. Однако он не заменит полноценные устройства стабилизации напряжения. Для надежной защиты бытовой техники лучше сочетать переключатель с другими защитными элементами, такими как УЗО, автоматические выключатели и стабилизаторы. Это позволит минимизировать риски выхода из строя техники из-за нестабильного электроснабжения.
Какие ошибки чаще всего допускают при установке автоматического трехфазного переключателя фаз?
Одной из распространённых ошибок является неправильный выбор модели, которая не подходит по техническим характеристикам сети, что приводит к частым срабатываниям или отказам устройства. Ещё ошибка — неправильное подключение фаз, из-за чего переключатель не выполняет свои функции или возникает риск повреждения. Нередко монтаж проводится без учёта нагрузки, что приводит к перегрузке оборудования. Также забывают проверить надежность заземления и отсутствие помех, что влияет на стабильность работы. Рекомендуется доверить установку квалифицированному специалисту.
