Перекрёстный выключатель – это специальное коммутационное устройство, позволяющее управлять одним источником света (или другой нагрузкой) из трёх и более точек. В отличие от проходных выключателей, которые применяются парами, перекрёстный выключатель используется только в комбинации с двумя проходными и всегда устанавливается между ними.
Принцип работы основан на переключении электрической цепи между двумя парами контактов. Внутри корпуса перекрёстного выключателя расположены два перекидных контакта, которые изменяют направление потока тока, обеспечивая замыкание цепи в нужной конфигурации. Это делает возможным включение и выключение света, например, с трёх разных этажей лестницы или в длинном коридоре с несколькими выходами.
Чтобы реализовать схему с перекрёстным выключателем, необходим как минимум один такой выключатель и два проходных. При монтаже важно соблюдать схему подключения: фазный провод подводится к первому проходному выключателю, затем через перекрёстный передаётся ко второму проходному, откуда идёт на нагрузку. Ошибки в подключении могут привести к короткому замыканию или неработоспособности системы.
Для подключения используются провода с сечением не менее 1,5 мм², а при высокой нагрузке – 2,5 мм². Маркировка клемм на корпусе обычно включает обозначения входов и выходов, что упрощает установку. Современные перекрёстные выключатели могут иметь как клавишное, так и сенсорное исполнение, а некоторые модели поддерживают интеграцию в системы «умного дома».
Что такое перекрёстный выключатель и как он работает
Конструктивно он имеет четыре контакта: два входа и два выхода. При переключении происходит перекрёстное соединение между входами и выходами, отсюда и название. Он не разрывает цепь, а лишь изменяет направление прохождения тока.
Чтобы реализовать схему управления из трёх мест, необходимы:
- 2 проходных выключателя (на концах цепи);
- 1 перекрёстный выключатель (между ними);
- трёхжильные и четырёхжильные кабели для соединений;
- Количество точек управления: проходные выключатели используются в системах с двумя точками управления. Для трёх и более точек обязательно наличие хотя бы одного перекрёстного выключателя между двумя проходными.
- Количество контактов: у проходного выключателя – 3 контакта (1 вход, 2 выхода), у перекрёстного – 4 конт

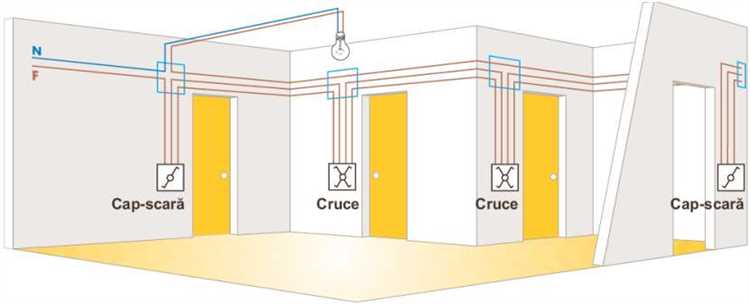

В каких случаях используется перекрёстный выключатель
Перекрёстный выключатель применяют в ситуациях, когда необходимо управлять освещением из трёх и более точек. Типичный пример – длинный коридор, в котором требуется включать свет у входа, по центру и у выхода. Использование двух проходных выключателей в такой схеме недостаточно: требуется дополнительное устройство для организации перекрёстного соединения.
Часто перекрёстные выключатели устанавливают в двухэтажных домах – для управления освещением лестницы. Один выключатель размещают на первом этаже, второй – на промежуточной площадке, третий – на втором этаже. Такая схема обеспечивает удобство и безопасность при движении между этажами.
Также они актуальны в помещениях с несколькими входами: в гостиной, совмещённой с кухней, или в зале с двумя и более дверьми. В этом случае управление освещением из разных точек делает использование пространства более гибким.

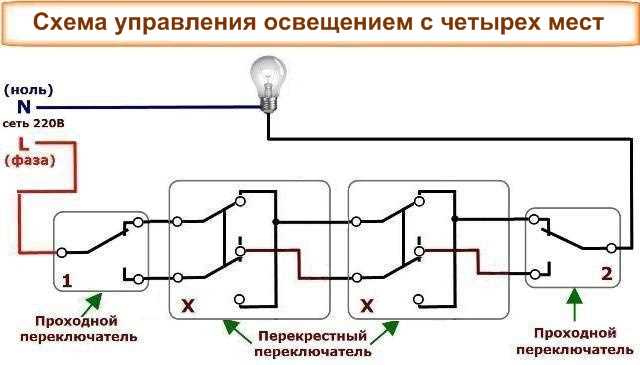

Для реализации таких схем необходимы два проходных выключателя и один или несколько перекрёстных, которые монтируются между ними. При наличии четырёх точек управления используется два перекрёстных. Каждый добавочный выключатель подключается параллельно предыдущим, обеспечивая замыкание и размыкание электрической цепи независимо от положения остальных.
Как устроена внутренняя схема перекрёстного выключателя
Перекрёстный выключатель содержит четыре контакта и два подвижных переключающих элемента внутри корпуса. Каждый элемент соединён таким образом, чтобы обеспечивать перекрестное переключение токовой цепи. Внутренне схема устроена по принципу двойного переключателя с двумя параллельными контактами, которые могут менять соединение между собой.
Когда рычаг выключателя меняет положение, контакты переключаются с одной пары на другую, меняя направление прохождения электрического тока. Это позволяет управлять освещением с трёх и более точек, соединяя цепь в разных конфигурациях.
Основные контакты в переключателе обозначают как L1, L2, L3 и L4. В одном положении соединяются L1 с L3 и L2 с L4, в другом – L1 с L4 и L2 с L3. Такая схема обеспечивает перекрестное замыкание, при котором ток переходит по альтернативному пути.
Внутренние механические контакты выполнены из меди или латуни с серебряным покрытием для снижения окисления и увеличения срока службы. Механизм переключения использует пружины для обеспечения надёжного контакта и предотвращения дребезга.
Какие типы перекрёстных выключателей бывают
Перекрёстные выключатели классифицируются по количеству полюсов и способу монтажа. Наиболее распространённые – однополюсные и двухполюсные модели. Однополюсные управляют одной цепью, подходят для стандартных схем с двумя точками управления. Двухполюсные применяются при необходимости разрыва двух цепей одновременно, что актуально для мощного освещения и специальных электрических схем.
По способу монтажа перекрёстные выключатели бывают встраиваемыми и накладными. Встраиваемые монтируются в стену, обеспечивая компактность и эстетичный вид. Накладные удобны для помещений с ограниченным доступом к проводке или при необходимости быстрого монтажа без штробления стен.
Современные варианты включают механические и электронные перекрёстные выключатели. Механические надёжны и долговечны, их конструкция проста – переключатель переключает ток между двумя направлениями. Электронные модели поддерживают управление с дистанцией, совместимы с системами умного дома и обеспечивают плавное включение/выключение.
Для повышения безопасности и удобства часто выбирают перекрёстные выключатели с индикатором включения, позволяющим визуально определить состояние цепи в тёмное время суток. Также доступны модели с повышенной степенью защиты от влаги и пыли – IP44 и выше – для использования в помещениях с повышенной влажностью.

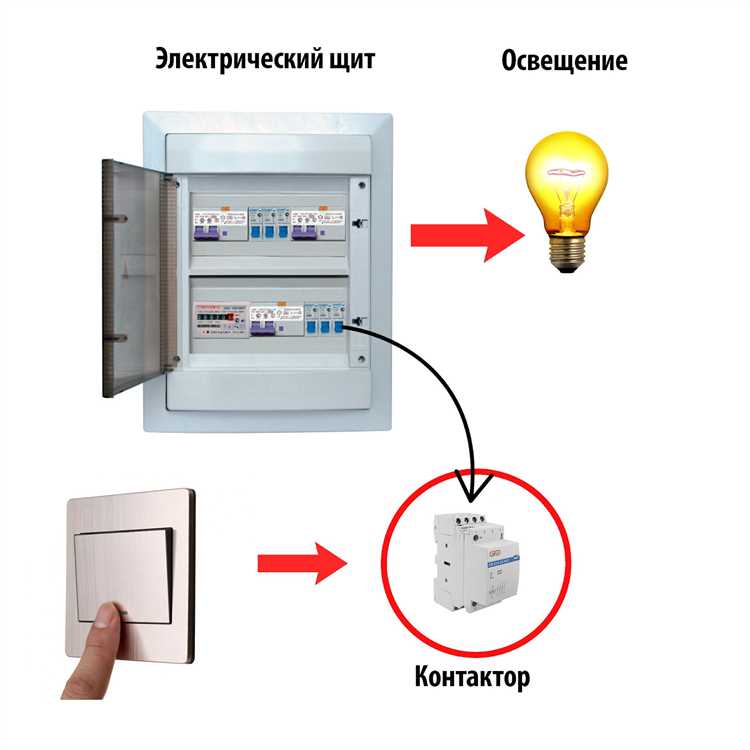

Сколько проводов нужно для подключения перекрёстного выключателя
В классической схеме два проходных выключателя соединены между собой двумя проводами. Перекрёстный выключатель вставляется между ними и использует четыре контакта, поэтому для его подключения нужны именно четыре провода: два пары перемычек. Каждый из этих проводов отвечает за переключение контактов в зависимости от положения рычажка выключателя.
Если в распределительной коробке есть доступ к обоим проходным выключателям, то перекрёстный выключатель подключается четырьмя проводами: две пары перекрещенных линий, по которым идет переключение цепи. Дополнительный нулевой или заземляющий провод для работы перекрёстного выключателя не нужен, но заземление корпуса выключателя при монтаже рекомендуется для безопасности.
Таким образом, для правильного функционирования перекрёстного выключателя требуется строго четыре провода между ним и проходными выключателями, обеспечивающих переключение цепи освещения с нескольких точек управления.

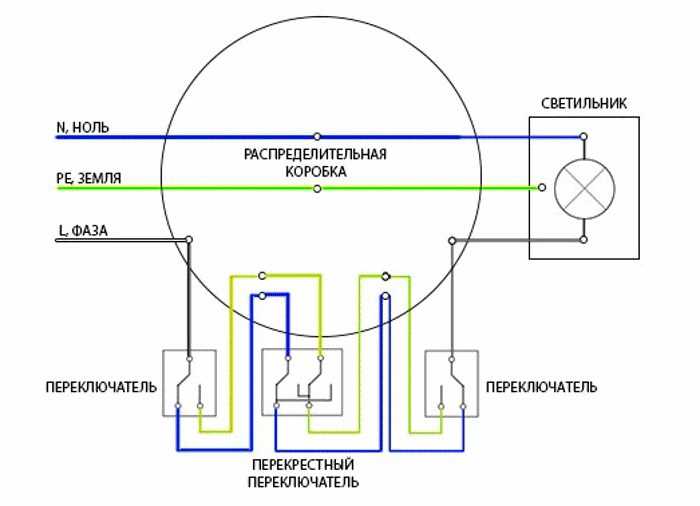

Схема подключения перекрёстного выключателя с двумя проходными
Для реализации управления освещением из трёх и более точек применяют перекрёстный выключатель вместе с двумя проходными. Такая схема позволяет включать и выключать свет с трёх и более мест.
Подключение начинается с установки двух проходных выключателей, которые размещают на крайних точках цепи. К первому проходному подводят фазный провод от источника питания. От второго проходного выходят провода к нагрузке – светильнику.
В нормальном положении перекрёстного переключателя пары проводов соединены «напрямую» – первая пара с первой, вторая пара со второй. При переключении соединения меняются местами, что обеспечивает изменение цепи и переключение состояния освещения.
Для монтажа необходимо строго соблюдать маркировку клемм и использовать провода одинакового сечения, оптимально 1,5 мм² для освещения. Перекрёстный выключатель не подключается напрямую к источнику питания или нагрузке, он всегда находится между двумя проходными.
Важно правильно проложить провода от проходных к перекрёстному, избегая перепутывания контактов, чтобы сохранить корректную работу переключения. Если провода перепутаны, возможны сбои в работе или невозможность включения/выключения света с одной из точек.
В итоге схема обеспечивает последовательное переключение цепи, позволяя управлять освещением с трёх и более точек с помощью комбинации двух проходных и одного перекрёстного выключателя.
Ошибки при подключении перекрёстного выключателя и как их избежать
Основная ошибка при подключении перекрёстного выключателя – неправильное соединение проводов, что приводит к некорректной работе схемы или полному отсутствию управления освещением. Перекрёстный выключатель требует подключения именно к двум переключаемым проводам от проходных выключателей, а не напрямую к фазе или нулю.
Часто путают клеммы: к входам перекрёстного выключателя нужно подключать провода, идущие от выходов проходных выключателей. Ошибка в расположении этих проводов приводит к замыканию цепи или тому, что свет не переключается с любого из выключателей.
Отсутствие маркировки проводов при монтаже усложняет диагностику и повышает вероятность неверного подключения. Рекомендуется заранее промаркировать все провода, чтобы исключить ошибки при установке и при последующем обслуживании.
Нельзя использовать нейтральный провод в качестве одного из переключаемых проводов в схеме с перекрёстным выключателем. Это нарушает правила электробезопасности и может привести к поражению током или поломке оборудования.
При монтаже важно соблюдать порядок подключения клемм: два центральных контакта перекрёстного выключателя предназначены для проходящих проводов, боковые – для переключаемых. Нарушение этого порядка приведёт к неправильной работе цепи.
Для проверки правильности подключения рекомендуется использовать мультиметр или тестер фаз, чтобы убедиться, что все соединения сделаны корректно до подключения нагрузки.
Избежать ошибок поможет схема подключения с четкими обозначениями, а также проверка на каждом этапе монтажа. Запрещается подключать выключатель к сети под напряжением – это опасно и может повредить оборудование.
Можно ли заменить перекрёстный выключатель на умное устройство
Перекрёстный выключатель используется для управления освещением из трёх и более точек. Для замены его на умное устройство необходимы специальные модели с поддержкой многоточечного управления или установка дополнительного оборудования.
Типовые умные выключатели рассчитаны на управление из одной точки. Для реализации функционала перекрёстного выключателя применяются системы с протоколами Zigbee, Z-Wave или Wi-Fi с поддержкой сцена-управления и связью с центральным хабом. Это позволяет объединить несколько устройств и управлять светом из нескольких мест.
Для замены перекрёстного выключателя на умный потребуется:
1. Заменить классический перекрёстный выключатель на умный модуль, поддерживающий работу в составе сцены.
2. Использовать дополнительные беспроводные переключатели или кнопочные панели, интегрированные в систему умного дома.
3. Обеспечить совместимость по напряжению и типу нагрузки, учитывая характеристики ламп (LED, люминесцентные и др.).
Прямой заменой без изменения электропроводки и добавления умных модулей добиться полноценной работы невозможно. При монтаже учитывайте, что умный выключатель должен иметь соответствующую схему подключения для многоточечного управления либо работать через контроллер.
Рекомендуется выбирать устройства с открытой платформой и возможностью интеграции в существующую систему умного дома для гибкого управления и расширения функций. Установка умных выключателей повышает удобство, но требует грамотного проектирования электросети и программирования сценариев работы.
Вопрос-ответ:
Что такое перекрестный выключатель и где его применяют?
Перекрестный выключатель — это устройство, позволяющее управлять освещением из трех и более точек. Его часто устанавливают в длинных коридорах, лестницах или больших комнатах, где необходимо включать или выключать свет с разных мест.
Как устроен перекрестный выключатель и чем он отличается от проходного?
Перекрестный выключатель имеет четыре контакта и переключает электрическую цепь между двумя парами проводов. В отличие от проходного выключателя, который работает только с двумя точками управления, перекрестный применяется, когда к схеме добавляют дополнительные точки управления освещением, позволяя объединить несколько выключателей в одну цепь.
Почему в электропроводке используют перекрестные выключатели, а не просто несколько обычных?
Обычные выключатели рассчитаны на управление светом из одного места. Проходные можно использовать для двух точек. Если нужно управлять светом из трех и более мест, перекрестный выключатель становится необходимым, так как он позволяет переключать цепь между несколькими линиями, обеспечивая удобство и безопасность. Это экономит время и силы при монтаже, а также упрощает дальнейшее обслуживание.
Можно ли самостоятельно установить перекрестный выключатель и что для этого нужно знать?
Установка перекрестного выключателя требует понимания схемы подключения и соблюдения правил электробезопасности. Нужно правильно соединить провода с четырьмя контактами, чтобы устройство работало корректно. Без опыта работы с электропроводкой лучше обратиться к специалисту, так как неправильное подключение может привести к короткому замыканию или поломке оборудования.
Чем перекрёстный выключатель отличается от проходного
Перекрёстный и проходной выключатели предназначены для управления одним источником света из разных точек. Однако их конструкция и функции различаются, что определяет особенности монтажа и применения.
