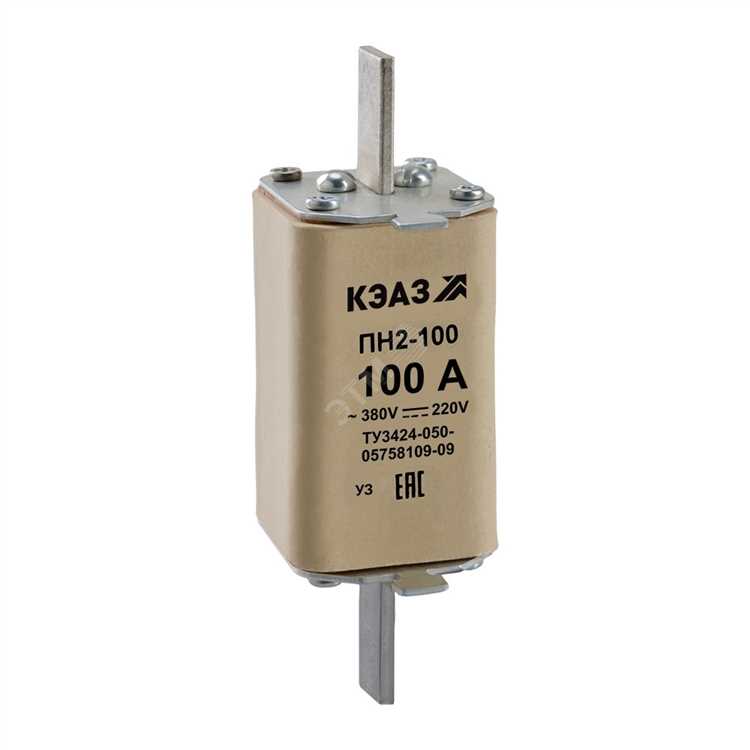

Плавкие вставки что это такое

Плавкие вставки – ключевой элемент системы электрической защиты, предназначенный для быстрого разрыва цепи при превышении допустимого тока. Они работают по принципу расплавления тонкого металлического проводника внутри корпуса, что предотвращает повреждение оборудования и снижает риск возгорания.

Основной параметр, определяющий выбор плавкой вставки, – это номинальный ток, который должен соответствовать максимально допустимой нагрузке цепи. Кроме того, важны характеристика времени срабатывания и способность выдерживать кратковременные токовые перегрузки, типичные для запуска электродвигателей или индуктивных нагрузок.

Плавкие вставки изготавливаются из сплавов с заданной температурой плавления, что обеспечивает точность срабатывания и повторяемость работы. В зависимости от назначения применяются различные конструкции и типы корпусов, рассчитанные на конкретные условия эксплуатации – от бытовых приборов до промышленного оборудования с высокими токовыми нагрузками.

Плавкие вставки: назначение и принцип работы

Плавкие вставки служат для защиты электрических цепей от перегрузок и коротких замыканий. Их основная функция – разрыв цепи при превышении номинального тока, предотвращая повреждение оборудования и снижение риска пожара.

Конструкция вставки включает металлический элемент с определённым сечением и материалом, который плавится при достижении заданной температуры, обусловленной током перегрузки. Этот процесс происходит за доли секунды при коротком замыкании и за более длительный период при перегрузках.

Выбор плавкой вставки основывается на номинальном токе цепи и характеристиках нагрузки. Вставка должна срабатывать при токе, превышающем рабочий на 10–20%, чтобы исключить ложные срабатывания при кратковременных пиках.

При эксплуатации важно учитывать время срабатывания, которое зависит от класса вставки – быстродействующие используются для чувствительных приборов, медленнодействующие – для двигателей с высоким пусковым током.

Повторное использование плавких вставок невозможно, поэтому после срабатывания требуется замена. Рекомендуется регулярно проверять целостность вставок и заменять их при выявлении механических повреждений или следов перегрева.

Конструкция и материалы плавких вставок

Плавкая вставка состоит из металлического элемента с заданной площадью поперечного сечения и точкой плавления, обеспечивающей быстрое прерывание цепи при перегрузке. Основной корпус вставки выполняется из огнеупорного и термостойкого изолятора, чаще всего керамики или стеклотекстолита, что гарантирует механическую прочность и термостойкость.

Металлический элемент плавкой вставки изготавливается из сплавов с высокой воспроизводимостью характеристик плавления. Распространены сплавы на основе меди с добавлением олова, серебра или свинца, что позволяет точно контролировать температуру срабатывания в диапазоне от 100 до 300 °C. Для высокоточных приложений применяют сплавы с заданной температурой плавления, обеспечивающие стабильность рабочих параметров.

Толщина и форма плавкой перемычки строго рассчитываются с учетом номинального тока и кратковременных перегрузок. Конструкция предусматривает возможность равномерного распределения температуры по всей площади плавкого элемента, что исключает локальные перегревы и преждевременное срабатывание.

Важным элементом является контактная система вставки, выполненная из латуни или меди с покрытием из олова, обеспечивающая минимальное переходное сопротивление и надежное присоединение к проводникам. Вставка монтируется в стандартные корпуса с маркировкой номинальных характеристик, позволяя легко заменить поврежденный элемент без нарушения целостности цепи.

Использование современных покрытий, например, серебристых или никелевых, защищает металлический элемент от коррозии и окисления, что существенно увеличивает срок службы и стабильность работы плавких вставок в агрессивных условиях эксплуатации.

Как выбирается номинальный ток плавкой вставки

Номинальный ток плавкой вставки определяется на основе рабочего тока цепи, которую она защищает. Основная задача – обеспечить срабатывание вставки при перегрузках и коротких замыканиях, не вызывая ложных срабатываний при нормальной эксплуатации.

Ключевые шаги выбора номинального тока:

1. Определение максимального рабочего тока оборудования или линии, с учётом пусковых токов и кратковременных перегрузок.
2. Выбор номинального тока плавкой вставки, превышающего максимальный рабочий ток не более чем на 10-20%. Это обеспечивает защиту без ненужных отключений.
3. Учет температурных условий: повышение температуры окружающей среды требует снижения номинального тока вставки из-за уменьшения её пропускной способности.
4. Выбор вставки с характеристиками времени-тока, подходящими для типа нагрузки (индуктивная, активная, пусковая нагрузка).
5. Рассмотрение стандартизированных рядов номинальных токов, чтобы подобрать максимально близкое значение к расчетному.

Если нагрузка содержит пусковые токи, превышающие рабочие в несколько раз (например, электродвигатели), номинальный ток вставки выбирают исходя из длительного рабочего режима, а её характеристику – согласно кривой допускаемой перегрузки.

Превышение номинального тока вставки более чем на 20% приводит к риску повреждения оборудования из-за недостаточной защиты, а выбор слишком низкого тока вызывает частые отключения и снижает надежность системы.

При сложных условиях эксплуатации рекомендуется консультация с технической документацией производителя вставок и проведение испытаний для точного подбора.

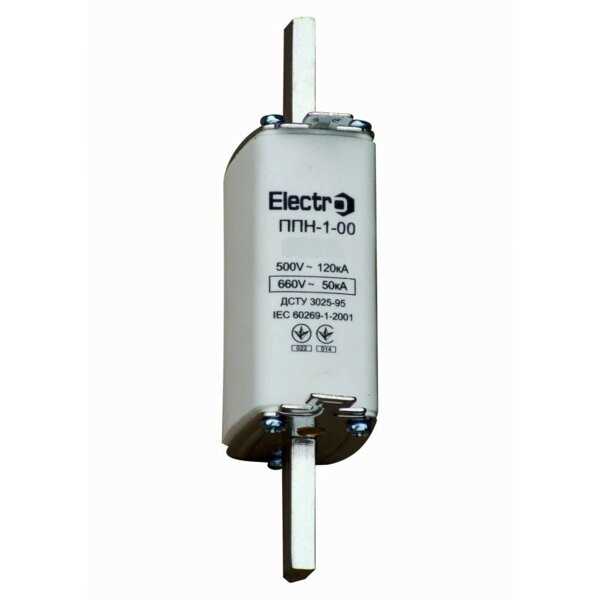

Процесс срабатывания плавкой вставки при перегрузке

Плавкая вставка содержит тонкий металлический проводник, рассчитанный на определённый номинальный ток. При превышении этого тока проводник нагревается вследствие джоулева тепла, выделяемого пропускаемым электрическим током. Температура проводника растёт пропорционально квадрату тока и времени его протекания.

Если ток превышает установленное значение, температура вставки достигает точки плавления материала проводника. В этот момент металл быстро плавится, разрывая электрическую цепь и предотвращая дальнейшее протекание тока. Разрыв происходит локально, в зоне наименьшего сечения, где сконцентрировано максимальное тепловыделение.

Время срабатывания плавкой вставки зависит от величины перегрузки: при токах, значительно превышающих номинал, срабатывание происходит в доли секунды, при незначительном превышении – в течение нескольких секунд или минут. Этот параметр определяется согласно характеристике времени-ток для конкретного типа вставки.

Правильный выбор плавкой вставки требует учёта рабочих условий, включая пусковые токи оборудования и длительность возможных перегрузок. Недостаточный запас по току может привести к преждевременному срабатыванию, а чрезмерный – к риску повреждения оборудования.

Отличия плавких вставок от автоматических выключателей

По времени срабатывания плавкие вставки обладают высокой селективностью благодаря определённой массе плавкой части, что обеспечивает точное реагирование на ток перегрузки. Автоматические выключатели работают быстрее на коротких замыканиях за счёт электромагнитного расцепителя, но менее точны при длительных перегрузках. Это влияет на выбор типа защиты в зависимости от требований к селективности и времени отключения.

Плавкие вставки устойчивы к перенапряжениям и обладают меньшей индуктивностью, что снижает риск возникновения дуговых пробоев при отключении. Автоматические выключатели требуют регулярного технического обслуживания, включающего проверку механизма расцепления и состояние контактов, в то время как плавкие вставки не требуют обслуживания, но нуждаются в замене после каждого срабатывания.

Для распределительных сетей с высокими токами короткого замыкания предпочтительны автоматические выключатели, так как они обеспечивают оперативное отключение и защиту оборудования. В цепях с ограниченными ресурсами на обслуживание или в компактных устройствах применяются плавкие вставки, где важна простота конструкции и низкая цена.

Технические параметры, влияющие на работу вставки

Время отключения определяется типом вставки и её тепловыми свойствами. Быстродействующие вставки срабатывают за 0,01–0,1 с при токах перегрузки в 200–300% от номинала, что важно для защиты чувствительной электроники. Вставки с замедленным срабатыванием выдерживают кратковременные пусковые токи, но могут не защитить цепь при быстром коротком замыкании.

Тепловая характеристика плавкой вставки зависит от материала проволоки и конструкции корпуса. Оптимальный материал обеспечивает однородный нагрев и равномерное плавление без отклонений в диапазоне температур от +20 °C до +40 °C. Рабочая температура влияет на сопротивление и скорость плавления: повышение температуры на 10 °C может уменьшить время срабатывания до 30%.

Наличие и качество контактных площадок определяют минимальное переходное сопротивление. Переходное сопротивление выше 5 мОм может привести к дополнительному нагреву и ускоренному износу вставки. Контакты должны обеспечивать плотный прижим и минимизировать окисление.

Рекомендуется проверять технические параметры плавких вставок по паспорту производителя и учитывать условия эксплуатации: постоянный ток, переменный ток, пиковые нагрузки и окружающую температуру. Некорректный подбор приводит к снижению защитных функций и потенциальной опасности оборудования.

Типовые ошибки при установке и замене плавких вставок

Частая ошибка – выбор плавкой вставки с неправильным номинальным током, что приводит к преждевременному срабатыванию или отсутствию защиты. Необходимо строго соответствовать техническим характеристикам цепи и рекомендациям производителя оборудования.

Нарушение чистоты и качества контактов при монтаже ухудшает тепловой отвод, вызывая перегрев и сокращая срок службы вставки. Перед установкой нужно очистить контактные площадки от окислов и загрязнений.

Ошибка в правильном расположении вставки внутри держателя снижает эффективность отключения. Вставка должна быть плотно зафиксирована без люфта, чтобы обеспечить надежное электрическое соединение и быстрый разрыв цепи при перегрузке.

Использование повреждённых или деформированных плавких вставок категорически недопустимо, так как нарушается калибровка срабатывания. Следует проверять целостность и отсутствие механических повреждений перед монтажом.

Игнорирование требований к типу вставки по габаритам и материалам контактов приводит к несовместимости с держателем и снижению надежности защиты.

При замене вставок на аналогичные рекомендуется проводить проверку цепи на отсутствие остаточного напряжения и отключать питание, чтобы исключить опасность поражения током и повреждение оборудования.

Неправильный монтаж с нарушением полярности (для вставок с направленным током) вызывает некорректное срабатывание и преждевременный выход из строя элементов защиты.

Отсутствие регулярной проверки состояния плавких вставок после эксплуатации увеличивает риск возникновения аварийных ситуаций из-за скрытых дефектов или снижения характеристик защитных свойств.

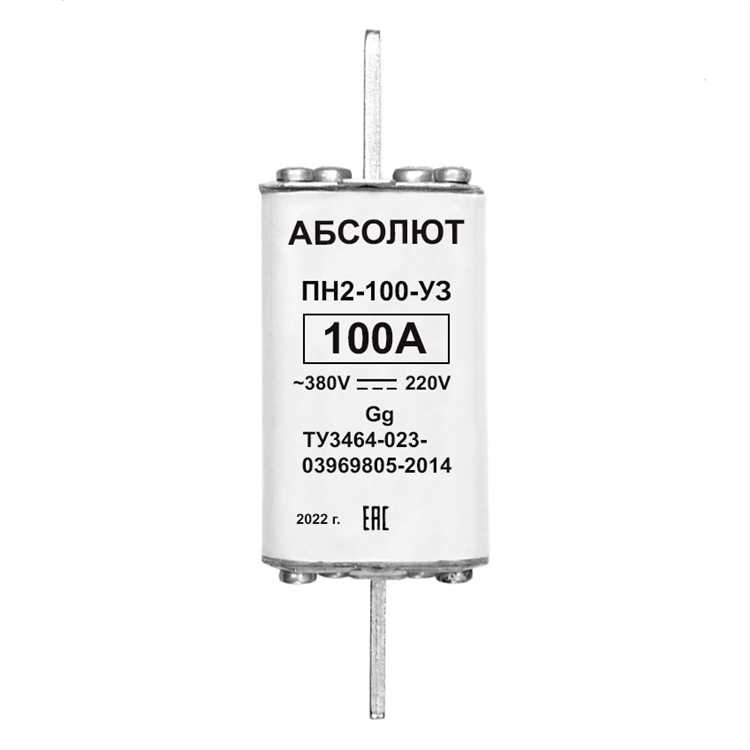

Методы проверки исправности плавких вставок на месте эксплуатации

1. Визуальный осмотр
   • Проверить целостность корпуса вставки на наличие трещин, оплавлений, следов перегрева.
   • Обратить внимание на отсутствие коррозии контактов и мест пайки.
   • Убедиться в правильной установке вставки по маркировке и номиналам.
2. Измерение сопротивления
   • Использовать омметр с точностью до 0,01 Ом для измерения сопротивления вставки.
   • Нормальное сопротивление исправной вставки не превышает нескольких миллиом, значительное повышение свидетельствует о повреждении.
   • Измерения проводить при отключённом питании и снятой нагрузке.
3. Тепловизионное обследование
   • Применение тепловизора позволяет выявить перегрев контактов и вставок при работе.
   • Температура выше нормы указывает на повышенное сопротивление или частичное повреждение.
   • Проверка проводится в рабочем режиме оборудования.
4. Испытание током малой величины
   • Подача малогабаритного контрольного тока с измерением напряжения на вставке.
   • Анализ напряжения и вычисление сопротивления для подтверждения целостности.
   • Метод требует специального оборудования и знаний по безопасности.
5. Использование индикаторных приборов
   • Применение специализированных индикаторов, выявляющих разрыв плавкой вставки без разборки.
   • Индикаторы реагируют на отсутствие токопроводящего пути внутри вставки.
   • Удобны для быстрого контроля в полевых условиях.

Регулярное проведение указанных проверок значительно повышает надежность электроустановок и снижает риск аварий, связанных с отказом плавких вставок.

Вопрос-ответ:

Какова основная функция плавких вставок в электрических цепях?

Плавкие вставки служат для защиты электрических цепей от перегрузок и коротких замыканий. При превышении допустимого тока вставка плавится, разрывая цепь и предотвращая повреждение оборудования или возникновение пожара.

Из каких материалов изготавливаются плавкие вставки и почему именно они используются?

Плавкие вставки обычно делают из металлов с низкой температурой плавления, например, из олова, свинца или их сплавов. Эти материалы позволяют быстро прерывать ток при перегрузке, поскольку плавятся при достижении определённой температуры, обеспечивая надежную защиту.

Как принцип работы плавкой вставки влияет на безопасность электрической системы?

Принцип работы плавкой вставки основан на тепловом эффекте электрического тока: при превышении установленного предела ток вызывает нагрев вставки до температуры плавления, после чего она разрывается. Это предотвращает дальнейшее прохождение тока, что защищает проводку и оборудование от повреждений и снижает риск возгорания.

В каких случаях плавкие вставки предпочтительнее других видов защиты, например, автоматических выключателей?

Плавкие вставки часто применяются в устройствах с компактными размерами и ограниченным пространством, где важна простота и надежность защиты. Они быстро реагируют на кратковременные перегрузки и имеют меньше движущихся частей, что снижает вероятность поломок. Кроме того, они используются там, где требуется точное значение защитного тока.

Можно ли повторно использовать плавкую вставку после срабатывания, и как правильно ее заменить?

Плавкую вставку нельзя использовать повторно после того, как она сработала, поскольку металл внутри расплавился и потерял свои защитные свойства. Для восстановления защиты необходимо заменить вставку на новую с теми же техническими характеристиками, соблюдая рекомендации производителя и правила техники безопасности.
