Прокалывающий зажим для сип как пользоваться

Прокалывающий зажим предназначен для быстрого и надёжного подключения самонесущего изолированного провода (СИП) без необходимости снятия изоляции. Его конструкция позволяет обеспечить контакт с алюминиевым или алюмоцинковым жилом, создавая долговечное электрическое соединение с минимальными усилиями.

При выборе зажима важно учитывать соответствие диаметра жилы и сечения провода техническим параметрам изделия. Неправильный подбор может привести к перегреву контакта или ухудшению электрической проводимости. Производители обычно указывают допустимые сечения жил в технической документации на каждую модель зажима.

Правильное использование включает точное расположение жилы в канавках зажима и равномерное затягивание крепёжных винтов с рекомендуемым моментом затяжки, обычно указанным в инструкции. Это гарантирует необходимое давление на проводник и предотвращает ослабление контакта с течением времени.

Перед монтажом необходимо проверить целостность изоляции СИП в зоне установки и обеспечить чистоту поверхности провода от загрязнений и окислов. Пренебрежение этими требованиями увеличивает риск возникновения контактного сопротивления и последующего выхода из строя соединения.

Выбор подходящего прокалывающего зажима по типу и размеру СИП

Для надежного соединения важно подобрать прокалывающий зажим, соответствующий конструкции и диаметру СИП. Основные параметры – количество жил и сечение проводников. Зажимы выпускаются для одно-, двух- и трехжильных кабелей, а также для разных диапазонов сечений от 4 мм² до 35 мм².

При выборе учитывают тип изоляции СИП – ПВХ или ПЭ с двойной оболочкой. Для проводов с алюминиевыми жилами подходят зажимы с медными контактами, обеспечивающие коррозионную устойчивость и низкое сопротивление. Для стальных жил используют специальные варианты с усиленной контактной частью.

Размеры прокалывающего зажима должны обеспечивать плотный контакт без излишнего давления на жилы. Например, для СИП 4-16 мм² выбирают зажимы с максимальным сечением контакта 16 мм². Для больших сечений (25-35 мм²) используют усиленные модели с увеличенной площадью контакта.

Необходимо проверить, чтобы ширина и глубина зажима соответствовали наружному диаметру изоляции кабеля. Несоответствие вызывает повреждение оболочки или недостаточное прокалывание, что ведет к ненадежности соединения и возможным перегревам.

Рекомендуется использовать зажимы от проверенных производителей с сертификацией, соответствующей ГОСТ или ТУ. Наличие маркировки на корпусе помогает определить тип и размеры, а также дату выпуска, что важно для гарантии качества.

При монтаже выбирайте зажимы с удобными винтовыми или пружинными фиксирующими элементами, обеспечивающими равномерное усилие и простоту установки без повреждения проводов.

Подготовка проводов и инструментов перед установкой зажима

Перед монтажом прокалывающего зажима для СИП необходимо выполнить тщательную подготовку проводов и инструментов, чтобы обеспечить надежность и безопасность соединения.

• Осмотрите участки кабеля: проверьте целостность изоляции, отсутствие механических повреждений и загрязнений на местах установки зажима.
• Очистите поверхность проводников от пыли и влаги, чтобы исключить ухудшение контакта и коррозию.
• Разметьте место установки зажима с учетом необходимого расстояния до опор и других элементов линии электропередачи.

Подготовка инструментов включает:

1. Использование специализированного ключа или отвертки, подходящих по размеру к крепежным элементам зажима.
2. Наличие качественного изолированного ножа или стриппера для аккуратного снятия внешней оболочки СИП, если это требуется.
3. Проверка исправности и калибровки инструмента для обжима, если зажим предусматривает механическое закрепление проводника.
4. Подготовка средств индивидуальной защиты: изолирующие перчатки, защитные очки и диэлектрические коврики.

Важно убедиться, что все инструменты чистые и сухие, чтобы избежать случайных повреждений изоляции или сниженного качества соединения. При необходимости подготовьте вспомогательные приспособления, например, натяжные ролики или фиксирующие устройства для облегчения монтажа.

Пошаговая инструкция по монтажу прокалывающего зажима на СИП

1. Подготовьте инструменты: пассатижи, отвертку, нож для зачистки изоляции и ключ соответствующего размера для зажима.

2. Очистите участок СИП от грязи и влаги. Зачистку изоляции не производите – прокалывающий зажим обеспечивает контакт через изоляцию.

3. Проверьте соответствие зажима диаметру СИП. Диаметр жилы и сечение должны совпадать с маркировкой на зажиме.

4. Разместите СИП в пазу зажима так, чтобы жила проходила под прокалывающим элементом, исключая смещение или перекручивание.

5. Закрепите провод вторичного подключения (если предусмотрено) в соответствующем зажиме месте, затяните крепеж равномерно.

6. Медленно затягивайте винт или болт зажима, контролируя плотность прилегания без чрезмерного усилия, чтобы не повредить жилу.

7. Проверьте надежность соединения: провод должен плотно фиксироваться, не смещаться при легком натяжении.

8. При необходимости примените изоляционную ленту или термоусадочную трубку для защиты зоны монтажа от влаги и механических воздействий.

Как проверить надежность соединения после установки зажима

После монтажа прокалывающего зажима на СИП необходимо провести визуальный осмотр. Обратите внимание на плотность прилегания зажима к жиле и отсутствие повреждений изоляции.

Используйте динамометрический ключ для контроля момента затяжки болтов зажима согласно технической документации. Недостаточное усилие снижает надежность, а избыточное может повредить проводник.

Проверьте электрическое сопротивление соединения мультиметром в режиме измерения омметра. Результат должен соответствовать нормативам, превышение указывает на неплотный контакт.

Рекомендуется провести тепловизионное обследование в рабочем режиме для выявления участков с повышенным нагревом. Перегрев свидетельствует о плохом контакте и необходимости повторной установки зажима.

При эксплуатации рекомендуется периодически контролировать состояние соединения, фиксируя любые изменения параметров или внешних признаков коррозии и механических повреждений.

Правила безопасности при работе с прокалывающими зажимами для СИП

Перед началом монтажа необходимо отключить питание линии и убедиться в отсутствии напряжения с помощью фазоуказателя. Работы разрешается выполнять только при полностью обесточенной сети.

Используйте средства индивидуальной защиты: диэлектрические перчатки, защитные очки и спецобувь с изолирующей подошвой. Это снижает риск поражения электрическим током и травмирования.

Прокалывающий зажим устанавливайте строго по инструкции производителя, избегая чрезмерного усилия при затягивании винтов. Перетяжка может повредить проводник и вызвать искрение.

Рабочее место должно быть сухим и чистым. Не допускается установка зажимов на мокрых или загрязнённых проводах, что уменьшает надёжность контакта и увеличивает риск короткого замыкания.

Перед монтажом проверьте целостность изоляции СИП и отсутствие механических повреждений. Использование повреждённых проводов запрещено.

Используйте только сертифицированные и подходящие по размеру зажимы для конкретного сечения СИП. Несоответствие параметров снижает эффективность и безопасность соединения.

После установки проверьте надёжность соединения механическим усилием и при необходимости измерьте сопротивление контакта. Значение должно соответствовать нормативным требованиям, чтобы исключить перегрев.

Не допускайте одновременного монтажа нескольких зажимов на один провод без проектного обоснования. Это может привести к нестабильности соединения и повреждениям.

Запрещается выполнять работы в неблагоприятных погодных условиях: во время дождя, грозы или сильного ветра, так как это повышает риск поражения током и травм.

Типичные ошибки при использовании прокалывающих зажимов и способы их устранения

Ещё одна распространённая ошибка – установка зажима на загрязнённый или окисленный провод. Окислы снижают проводимость и ухудшают контакт. Перед установкой необходимо зачистить место соединения абразивной лентой и убедиться в отсутствии влаги и налёта.

Неправильное расположение зажима на проводе приводит к перекосу контактных элементов и неполному проколу. Это снижает площадь контакта и создаёт условия для перегрева. Зажим должен быть установлен строго перпендикулярно к оси провода и затянут равномерно.

Некорректный выбор зажима по сечению проводников – ещё одна ошибка. Например, попытка использовать зажим, рассчитанный на 6–35 мм², с проводом 1,5 мм² приводит к неплотному обжатию и нестабильному контакту. Следует подбирать зажим точно в соответствии с допустимым диапазоном сечений, указанным на маркировке изделия.

Некоторые монтажники нарушают последовательность установки: сначала соединяют провода, затем фиксируют зажим. Это приводит к смещению прокалывающих контактов и нарушению герметичности. Правильный порядок: зажим устанавливается на неразделанные провода и затягивается согласно инструкции.

При установке на провод с ответвлением иногда используют зажим повторно. Это недопустимо: после первого использования герметичность прокола снижается, и контакт становится нестабильным. Все прокалывающие зажимы предназначены только для одноразового монтажа.

Чтобы избежать этих ошибок, важно соблюдать рекомендации производителя, использовать подходящий инструмент и проверять состояние соединения после монтажа. Визуальный осмотр и тепловизионная диагностика помогают выявить возможные дефекты на ранней стадии.

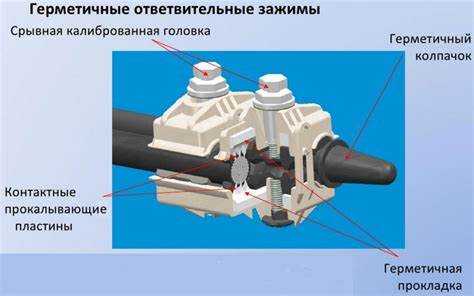

Обслуживание и проверка состояния прокалывающих зажимов в эксплуатации

После установки прокалывающих зажимов в линиях СИП их техническое состояние требует периодического контроля. Это связано с воздействием атмосферных факторов, колебаниями температуры и возможными механическими нагрузками на соединения.

Рекомендуемая периодичность осмотров – не реже одного раза в 12 месяцев, а также после сильных порывов ветра, гололёда или механических повреждений линий. В ходе осмотра необходимо обращать внимание на следующие признаки:

• наличие следов коррозии на металлических деталях;
• повреждение корпуса зажима (расколы, трещины, оплавления);
• отсутствие герметичности в зоне ввода проводов;
• ослабление крепления (зажим может иметь люфт или быть недостаточно затянут);
• нарушение контакта (нагрев, следы подгорания, потемнение пластика).

Проверка качества контакта может проводиться с помощью тепловизора – локальное повышение температуры указывает на ухудшение проводимости. Визуальный контроль на высоте требует использования подъемников или изолированных штанг с камерами.

При выявлении повреждений зажим подлежит немедленной замене. Повторное использование уже установленных зажимов не допускается – контактный элемент рассчитан на одноразовое прокалывание. Все работы должны выполняться при отключённом напряжении с применением средств индивидуальной защиты.

Для предотвращения преждевременного выхода из строя рекомендуется использовать зажимы, соответствующие климатическим условиям региона, и следить за правильным моментом затяжки в момент установки (у большинства моделей он ограничен срывной головкой).

Особенности использования прокалывающих зажимов при разных климатических условиях

При низких температурах (ниже -20 °C) следует выбирать зажимы с корпусом из морозостойкого полиамида, усиленного стекловолокном. Материал не должен терять прочность и герметичность при кристаллизации влаги. Установка производится только при температуре, соответствующей техническим требованиям производителя – обычно не ниже -10 °C. В противном случае возрастает риск микротрещин и ослабления контакта после обжима.

Во влажных и морских зонах важно использовать зажимы с антикоррозионным покрытием контактных пластин – чаще всего применяются алюминий, лужёная медь или алюминиево-медные сплавы. Герметичность ввода жил должна обеспечиваться прокладками из устойчивого к УФ-излучению и озону эластомера. При установке недопустимо повреждение оболочек жил – это приводит к капиллярному проникновению влаги внутрь проводников.

В жарком климате (температуры выше +40 °C) зажим должен сохранять форму при термическом расширении и не допускать сползания с изоляции. Не рекомендуется повторное использование – ослабление крутящего момента винта из-за тепловых циклов снижает контактное давление. При монтаже важно контролировать момент затяжки – он должен быть фиксированным и соответствовать значениям, указанным в паспорте изделия.

В пыльных и песчаных регионах прокалывающий элемент должен быть полностью изолирован. Проникновение частиц внутрь соединения приводит к абразивному износу изоляции и потере герметичности. Рекомендуется проверка соединений в течение первых 6–12 месяцев эксплуатации и, при необходимости, повторное обжатие или замена зажима.

В зонах с частыми перепадами температуры и высокой амплитудой суточного хода важно применять зажимы с компенсацией термических деформаций. В конструкции таких изделий используются пружинящие элементы, поддерживающие стабильное контактное усилие. Установка должна проводиться при стабильной температуре, исключающей тепловое расширение в момент обжима.

Вопрос-ответ:

Можно ли устанавливать прокалывающий зажим без отключения линии?

Установка зажима допускается без обесточивания линии, если она находится под рабочим напряжением до 1 кВ и используется изолированный инструмент, соответствующий требованиям по безопасности. При работе с линиями выше этого напряжения необходимо применять дополнительные меры защиты или проводить работы только после отключения питания. В любом случае монтаж должен выполнять подготовленный персонал с соблюдением всех правил электробезопасности.

Нужно ли зачищать провод перед установкой зажима?

Нет, провод зачищать не требуется. Прокалывающий зажим рассчитан на то, чтобы контактные зубья прокололи изоляцию и обеспечили надёжное соединение с токопроводящей жилой. Это упрощает монтаж и снижает вероятность повреждения провода при установке. Однако необходимо строго соблюдать момент затяжки, указанный производителем, чтобы избежать чрезмерного давления и деформации жилы.

Как понять, что зажим затянут с нужным усилием?

Многие зажимы снабжены срывным болтом, который ломается при достижении заданного момента затяжки. Это позволяет избежать ошибок при монтаже и гарантирует необходимое прижатие контактных поверхностей. Если болт не срывается — усилие было недостаточным. Если срывается слишком быстро — возможно, зажим установлен неправильно или повреждён.

Можно ли использовать один и тот же зажим повторно?

Прокалывающие зажимы, как правило, предназначены для однократного использования. Повторная установка может привести к нестабильному контакту из-за деформации элементов и нарушения герметичности. При демонтаже срывной болт уже не подлежит восстановлению, что делает невозможной корректную повторную установку. Для надёжности соединения лучше использовать новый зажим.

Что делать, если при установке из зажима выступает смазка?

Выступление герметизирующего состава из корпуса зажима — нормальное явление. Это указывает на то, что внутреннее пространство зажима заполняется герметиком, вытесняющим воздух и влагу. Такое заполнение обеспечивает защиту контакта от окисления и продлевает срок службы соединения. Удалять выступившую смазку не нужно — она не мешает дальнейшей работе и не влияет на надёжность конструкции.
