Подсветка телевизора питается от источника постоянного напряжения, значение которого зависит от типа используемой светодиодной ленты и схемотехники блока питания. Наиболее распространённые напряжения: 3В, 6В и 12В на один светодиод. В LED-матрицах светодиоды, как правило, соединены в цепи, что увеличивает общее напряжение на одной линейке до 30–100 В и выше.
Измерение напряжения подсветки проводится непосредственно на выходах драйвера подсветки с помощью мультиметра в режиме постоянного тока. Для исправной цепи характерны стабильные значения, соответствующие маркировке ленты. Если напряжение отсутствует или резко проседает под нагрузкой – это указывает на неисправность светодиодов или блока питания.
При подборе замены светодиодов важно учитывать не только номинальное напряжение, но и их токовые характеристики. Например, светодиоды на 3В чаще рассчитаны на ток 150–300 мА, в то время как 6-вольтовые компоненты требуют иного режима питания. Несоответствие параметров может привести к перегоранию элементов или отказу подсветки.
Перед вмешательством в схему рекомендуется найти сервисную документацию (service manual) на конкретную модель телевизора. В ней указываются номинальные значения напряжений, количество линеек и способ подключения. Это позволяет точно определить допустимые пределы и избежать повреждений при ремонте.
Как определить рабочее напряжение светодиодов в подсветке телевизора
Рабочее напряжение светодиодов напрямую зависит от типа и конфигурации цепей. Для белых светодиодов, которые применяются в большинстве LED-телевизоров, характерно напряжение в диапазоне 2,8–3,3 В на один элемент. Однако при последовательном соединении нескольких диодов общее напряжение увеличивается кратно количеству светодиодов в цепи.

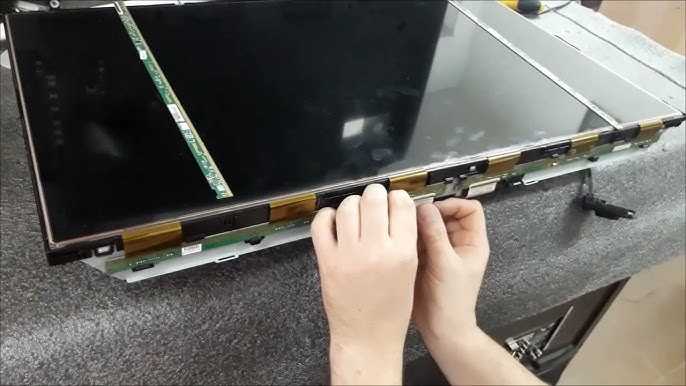

Чтобы определить точное значение, необходимо разобрать телевизор и визуально осмотреть линейки подсветки. На плате может быть указано напряжение для всей линейки, например, 94 В при наличии 30 светодиодов, что подтверждает расчет: 94 / 30 ≈ 3,13 В на диод.
Если маркировка отсутствует, используйте лабораторный блок питания. Подключите щупы к контактам линейки, увеличивайте напряжение плавно от 0 В. При появлении свечения фиксируйте момент начала свечения – это и есть ориентировочное рабочее напряжение одного диода. Если линейка состоит из 6 диодов, а засветка начинается при 18 В, значит каждый потребляет около 3 В.
Не рекомендуется превышать номинальное значение – это приводит к перегреву и снижению ресурса. Для точной оценки также можно воспользоваться мультиметром с функцией тестирования диодов, если параметры позволяют. Важно соблюдать полярность при всех измерениях – неправильное подключение может привести к выходу из строя.
Разновидности подсветки и типичные диапазоны напряжений
CCFL (люминесцентная) подсветка использовалась в старых ЖК-телевизорах. Работает от инвертора, преобразующего постоянное напряжение в переменное высокой частоты. Типичный диапазон напряжения: 300–1000 В переменного тока. Замену требуют только высоковольтные блоки, диагностика выполняется через проверку выхода инвертора под нагрузкой.
Edge LED – светодиоды расположены по краям матрицы, свет рассеивается через направляющие. Напряжение варьируется в зависимости от количества светодиодов в цепи: 30–60 В постоянного тока. Например, при 6 светодиодах по 3 В – итоговое напряжение составит около 18 В, но с учётом драйвера возможен запас до 30 В.
Direct LED (матрица подсветки расположена за экраном) требует более высокой мощности. Напряжение может достигать 70–120 В при последовательном соединении большого количества светодиодов. Используемый драйвер обычно стабилизирует ток, а не напряжение, поэтому необходимо учитывать максимальное выходное напряжение при проверке.
Mini-LED использует множество мелких светодиодов, организованных в зоны. Напряжение зависит от конфигурации: при большом числе зон применяются отдельные контроллеры. Типовой диапазон: 20–60 В. Точные параметры указываются производителем и часто нестандартны, что затрудняет ремонт без схемы.
OLED не использует отдельную подсветку, так как каждый пиксель сам излучает свет. Вопрос напряжения подсветки отсутствует, однако питание драйверов матрицы требует точных значений в пределах 10–20 В.
Где найти информацию о напряжении подсветки в документации к телевизору
Информацию о напряжении подсветки следует искать в сервисной документации телевизора – руководстве по ремонту или техническом паспорте устройства. В этих документах обычно содержатся электрические схемы и характеристики подсветки.
Часто данные о напряжении подсветки указаны рядом с разделом, посвящённым блоку питания или подсветке экрана. В схемах это может быть обозначено как «LED Backlight Voltage», «Lamp Voltage» или аналогично.
Если сервисная документация отсутствует, в инструкции по эксплуатации напряжение подсветки встречается редко, но иногда указываются параметры блока подсветки или тип ламп/светодиодов, что позволяет определить напряжение по каталогу комплектующих.
Для моделей с LED-подсветкой напряжение подсветки обычно варьируется от 30 В до 200 В, но точные значения указываются только в технических схемах или спецификациях блока питания.
В некоторых случаях напряжение подсветки можно найти на этикетке блока питания, встроенного в телевизор, где указаны выходные параметры для подсветки.
Для доступа к полной схеме и параметрам рекомендуется искать документацию по модели телевизора на специализированных сайтах по ремонту электроники или на официальном сайте производителя, в разделе поддержки и загрузок.
Напряжение на коннекторе светодиодной ленты: как измерить мультиметром
Для точного измерения напряжения на коннекторе светодиодной ленты потребуется цифровой мультиметр с функцией измерения постоянного напряжения (DCV). Перед началом измерений убедитесь, что телевизор подключён к сети и включён в режим подсветки.
Переключите мультиметр в режим DCV с диапазоном не менее 20 В. Подключите чёрный щуп к минусовому контакту коннектора ленты, а красный – к плюсовому. Контакты обычно маркируются знаком «+» и «-» или цветом проводов: красный – плюс, чёрный или синий – минус.
Измеренное значение напряжения на коннекторе для LED-подсветки телевизора обычно находится в пределах от 8 до 24 В, в зависимости от модели и длины ленты. Значения существенно ниже нормы могут указывать на проблемы с блоком питания или разъемом.
При отсутствии показаний или при скачкообразных значениях проверьте надёжность контактов и исправность проводки. Во время измерений соблюдайте осторожность, чтобы не замкнуть щупы между собой и не повредить компоненты.
Рекомендуется измерять напряжение при включённой подсветке, поскольку напряжение появляется именно в рабочем состоянии подсветки. Для проверки исправности нескольких участков ленты измеряйте напряжение последовательно на каждом коннекторе.
Какое напряжение считается нормальным для подсветки ЖК-телевизора
Напряжение подсветки ЖК-телевизора зависит от типа используемых светодиодов или ламп, а также от конструкции блока питания и модели телевизора.
В большинстве современных ЖК-телевизоров с LED-подсветкой нормальный уровень напряжения находится в диапазоне от 30 В до 100 В постоянного тока. Для CCFL-подсветки (люминесцентных ламп) напряжение обычно значительно выше и может достигать 600–1000 В переменного тока на пике.
- Для LED-подсветки характерно напряжение 40–80 В DC, в зависимости от количества и типа светодиодов.
- Напряжение на отдельных сегментах LED-подсветки может варьироваться, но суммарное значение на блоке подсветки должно соответствовать техническим характеристикам производителя.
- Для CCFL-подсветки стандартное напряжение пускового импульса достигает 800–1000 В AC, рабочее – 600–800 В AC.
При измерениях важно учитывать тип подсветки и использовать соответствующий режим мультиметра: постоянное напряжение для LED и переменное для CCFL.
- Проверяйте документацию конкретной модели телевизора для точных значений напряжения подсветки.
- Снижение напряжения более чем на 10–15 % от нормы у LED-подсветки свидетельствует о возможных неисправностях блока питания или светодиодов.
- Для CCFL снижение пускового напряжения ниже 700 В часто указывает на износ ламп или проблемы с инвертором.
Правильное напряжение обеспечивает равномерное освещение и стабильную работу экрана без мерцаний и искажений изображения.
Причины отклонений напряжения и признаки неисправности
Напряжение подсветки телевизора обычно составляет 30–120 В, в зависимости от модели и типа подсветки (CCFL или LED). Отклонения от нормы возникают из-за износа инвертора, повреждения ламп или светодиодных лент, а также сбоев блока питания.
Повышенное напряжение может привести к ускоренному выходу из строя подсветки, перегреву и появлению полос или пятен на экране. Снижение напряжения вызывает мерцание, потускнение изображения и частичное отключение подсветки.
Частой причиной снижения напряжения является устаревший или повреждённый конденсатор в цепи инвертора. Для диагностики измерьте напряжение на выходе инвертора мультиметром, сравнив с техническими характеристиками телевизора.

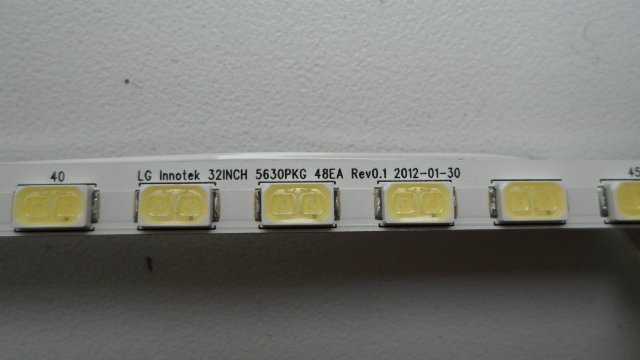

Неисправности LED-подсветки часто сопровождаются видимыми потемнениями по краям экрана или появлением отдельных неработающих диодов. В таких случаях требуется проверка и замена LED-ленты.
Если при включении телевизора слышен щелчок инвертора, но подсветка не загорается, причиной может быть обрыв цепи или повреждение трансформатора инвертора.
Рекомендуется регулярно проводить визуальный осмотр платы подсветки и проверять целостность разъемов, так как коррозия или плохой контакт вызывают скачки напряжения и нестабильную работу подсветки.
Можно ли использовать блок питания с другим напряжением
Напряжение подсветки телевизора строго регламентировано и обычно составляет от 30 В до 100 В в зависимости от модели и типа подсветки (LED или CCFL). Использование блока питания с напряжением, отличным от рекомендованного, приводит к нестабильной работе или поломке подсветки.
Основные рекомендации при выборе блока питания для подсветки:
- Напряжение должно совпадать с заводскими параметрами, указанными в технической документации.
- Отклонение более чем на 5% от номинального напряжения недопустимо.
- Использование блока с меньшим напряжением приведёт к тусклому свечению или отсутствию подсветки.
- Превышение напряжения вызывает перегрев светодиодов или ламп, сокращая срок службы или вызывая мгновенный выход из строя.
Ток блока питания должен соответствовать или превышать требования подсветки, но не ниже минимально необходимого значения, чтобы избежать нестабильности и повреждений.
Если требуется замена блока питания, лучше подобрать модель с параметрами, максимально приближенными к оригиналу, либо использовать специализированные регулируемые блоки с точной настройкой выходного напряжения.
Как подобрать совместимую светодиодную ленту по напряжению
Для корректной работы подсветки телевизора важно учитывать номинальное напряжение светодиодной ленты. Обычно современные модели телевизоров используют ленты с напряжением 12 В или 24 В. При выборе ленты необходимо сверить параметры блока питания и технические характеристики самой ленты.
Если подсветка рассчитана на 12 В, использовать ленту на 24 В запрещено, поскольку она будет недостаточно яркой или не включится вовсе. Аналогично, установка 12-вольтовой ленты на источник питания 24 В приведет к её быстрому выходу из строя из-за перегрева.
Определить нужное напряжение можно, изучив маркировку ленты или документацию телевизора. В случае отсутствия данных измерьте выходное напряжение блока питания мультиметром в режиме постоянного тока.
Рекомендуется выбирать ленты с техническим запасом по мощности, чтобы избежать перегрузки и обеспечить стабильную работу. При расчёте мощности учитывайте длину ленты и мощность каждого метра, обычно это 4,8–14,4 Вт/м для подсветки телевизоров.
Совместимость также определяется типом подключения – последовательным или параллельным, что влияет на распределение напряжения по сегментам ленты. При замене важно соблюдать оригинальную схему подключения и не менять количество светодиодов в сегменте.
Использование неподходящей ленты ведёт к снижению яркости, мерцанию или поломке оборудования. Правильный подбор исключает необходимость дополнительных преобразователей напряжения и повышает срок службы подсветки.
Вопрос-ответ:
Какое напряжение обычно используется для подсветки телевизоров разных типов?
Напряжение подсветки зависит от технологии телевизора и типа используемых светодиодов или ламп. В ЖК-телевизорах с LED-подсветкой напряжение часто варьируется от 20 до 100 вольт в зависимости от модели и количества светодиодов в подсветке. В телевизорах с CCFL-подсветкой напряжение обычно выше — около 600–1000 вольт для запуска ламп, а рабочее напряжение составляет примерно 300–600 вольт. OLED-телевизоры используют другую технологию и не требуют отдельной подсветки.
Почему напряжение подсветки телевизора отличается от напряжения питания самого устройства?
Телевизор работает на стандартном сетевом напряжении (обычно 110 или 220 вольт переменного тока), но подсветка требует постоянного напряжения другого уровня и параметров. Для подсветки используется отдельный блок питания или инвертор, который преобразует входное напряжение в нужные параметры для светодиодов или ламп. Это необходимо для стабильной работы подсветки и обеспечения правильной яркости, а также для защиты компонентов от перегрузок.
Можно ли измерить напряжение подсветки телевизора самостоятельно и как это правильно сделать?
Измерение напряжения подсветки требует осторожности и специального оборудования. Обычно для этого используют мультиметр с возможностью измерения постоянного напряжения и осциллограф для анализа формы сигнала, особенно в случае LED-подсветки с импульсным управлением. Перед замерами телевизор нужно отключить от сети и иметь представление о конструкции подсветки. Также важно соблюдать меры безопасности, так как в некоторых моделях присутствует высокое напряжение, которое может быть опасно. Если нет опыта, лучше доверить диагностику специалисту.
Какие признаки могут указывать на проблемы с напряжением подсветки телевизора?
Если подсветка работает нестабильно или не включается, это может быть связано с неправильным напряжением. Например, экран может казаться очень тусклым, появляться мерцание или полностью отсутствовать изображение при работающем звуке. Часто проблемы с напряжением связаны с неисправностью блока питания подсветки или инвертора. В некоторых случаях повреждаются сами светодиоды или лампы. Диагностика таких неисправностей обычно требует проверки напряжения на соответствующих узлах и компонентов.
