Слаботочные системы включают в себя телекоммуникационные линии, охранную сигнализацию, видеонаблюдение, системы автоматизации, противопожарную сигнализацию и другие виды инженерных решений, работающих на пониженных уровнях напряжения. В отличие от силовых сетей, где используются напряжения 220 В и выше, для слаботочных систем предельное допустимое значение напряжения ограничивается нормативами и назначением оборудования.
По ГОСТ и ПУЭ, слаботочными считаются системы с номинальным напряжением до 50 В переменного тока и до 120 В постоянного. Однако, в большинстве применений распространены более строгие ограничения: до 12 В или 24 В для охранных и пожарных систем, до 5 В в цифровых интерфейсах, до 48 В – в IP-телефонии и системах PoE. Превышение этих значений может привести к повреждению кабеля, сбоям работы оборудования и нарушению требований электробезопасности.
При проектировании важно учитывать тип тока (постоянный или переменный), сопротивление линии, длину трассы, падение напряжения и совместимость оборудования. Например, при питании видеокамер по витой паре допустимое напряжение питания может быть 12 В, но при значительном удалении требуется переход на 24 В с использованием преобразователей для компенсации потерь.
Рекомендуется использовать сертифицированные источники питания с ограничением по току, соблюдать экранирование линий связи и строго разделять силовые и слаботочные трассы. Также критично учитывать, что для отдельных категорий оборудования действуют особые нормы, например, для пожарных систем – регламент СП 5.13130.
Какие напряжения относятся к слаботочным системам по нормативам
Пороговым значением для отнесения электрической цепи к слаботочной считается напряжение не выше 50 В переменного тока с частотой до 1000 Гц или 120 В постоянного тока. Это значение установлено с учётом безопасности при прикосновении к открытым токоведущим частям.
В условиях повышенной опасности, таких как влажные или сырые помещения, предел напряжения снижается: 12 В для переменного тока и 30 В для постоянного. Эти ограничения соответствуют требованиям ПУЭ для обеспечения дополнительной защиты персонала и оборудования.
Типовые слаботочные системы, такие как системы связи, сигнализации, видеонаблюдения и автоматизации, проектируются с рабочими напряжениями 5 В, 12 В, 24 В или 48 В. Эти уровни выбраны не случайно – они соответствуют международным стандартам безопасности и широко поддерживаются производителями оборудования.
Использование напряжений выше указанных пределов автоматически исключает систему из категории слаботочных и требует соблюдения других требований по изоляции, заземлению и защите от поражения электрическим током. При проектировании необходимо учитывать не только номинальные значения, но и возможные пиковые отклонения, особенно в сетях с импульсными помехами или нестабильным питанием.
Границы безопасного напряжения в различных условиях эксплуатации
Безопасное напряжение зависит от среды эксплуатации, степени защиты оболочки оборудования и способа прикосновения к токоведущим частям. Согласно ГОСТ 12.1.038-82 и ГОСТ Р МЭК 61140-2012, допустимые значения различаются для сухих, влажных и особо неблагоприятных условий.
В нормальных сухих помещениях максимально допустимое значение безопасного переменного напряжения составляет 50 В, постоянного – 120 В. Эти значения применимы при отсутствии риска одновременного прикосновения к заземлённым элементам и в условиях, где изоляция соответствует требованиям второй степени защиты.
В влажных или сырых помещениях, включая ванные комнаты, производственные участки с паром или конденсатом, граница безопасного переменного напряжения ограничивается 12 В, а постоянного – 30 В. Здесь увеличивается вероятность снижения сопротивления кожи, что требует применения пониженного безопасного напряжения, особенно при эксплуатации ручного электроинструмента или освещения.
В особо опасных условиях, например в ограниченных пространствах с металлическими стенками (котлы, резервуары), где возможен контакт с заземлёнными конструкциями, максимально допустимое напряжение снижается до 6 В переменного тока и 15 В постоянного. Подобные меры обусловлены высоким риском поражения при нарушении изоляции даже при коротковременном касании.
При проектировании слаботочных систем следует учитывать эти границы и выбирать источники питания с гальванической развязкой, использовать защитные трансформаторы или DC/DC-преобразователи с контролем утечек. Недопустимо применение сетевого напряжения даже с ограничением мощности без дополнительных барьеров безопасности в условиях повышенной опасности.

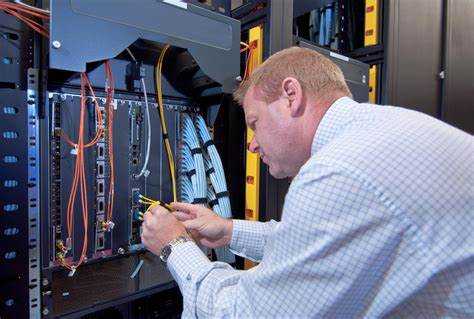

Классификация слаботочных систем по уровню напряжения
Слаботочные системы подразделяются на категории в зависимости от диапазона рабочего напряжения. Такая классификация необходима для выбора оборудования, средств защиты и обеспечения электробезопасности при эксплуатации.
- Очень низкое напряжение (ОНН, до 12 В): используется в системах контроля доступа, домофонах, охранных датчиках. Напряжение ниже 12 В исключает риск поражения током при обычных условиях эксплуатации.
- Низкое напряжение (НН, 12–50 В): характерно для аудиосистем, видеонаблюдения, светодиодного освещения, IP-телефонии. При влажной среде или нарушении изоляции может потребоваться дополнительная защита.
- Пограничное напряжение (от 50 до 60 В): допустимо для ограниченного числа приложений, таких как PoE (Power over Ethernet) 802.3bt (тип 4). Здесь требуется жесткое соблюдение требований по изоляции и контролю доступа.
В отдельных случаях слаботочные цепи могут работать при напряжении до 75 В постоянного тока, если оборудование рассчитано на такой режим и обеспечены меры защиты от коротких замыканий и утечек.
Критически важно учитывать среду эксплуатации: в помещениях с повышенной влажностью максимально допустимое напряжение снижается. Для подземных, наружных и медицинских объектов рекомендуются системы до 24 В.
Проектирование должно опираться на ГОСТ 12.1.038 и ПУЭ (гл. 1.1), где определены предельные значения напряжений, при которых отсутствует опасность для человека в стандартных условиях.
При выборе категории системы следует учитывать не только уровень напряжения, но и тип тока (постоянный или переменный), частоту, пиковые значения, а также особенности источников питания.

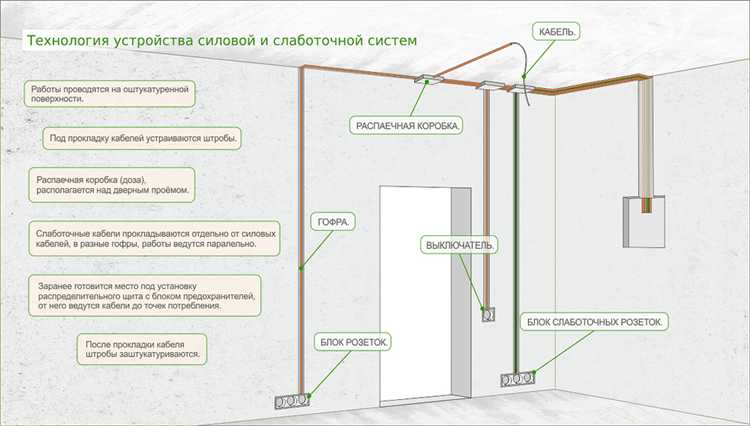

Примеры слаботочных систем в жилых и коммерческих зданиях
Системы видеонаблюдения применяются как в многоквартирных домах, так и в офисных центрах. Камеры подключаются по коаксиальному кабелю или через витую пару, питание чаще всего подается по технологии PoE (Power over Ethernet), что позволяет использовать напряжение не выше 48 В постоянного тока.
Домофонные системы в жилых зданиях работают на напряжении от 12 до 24 В. Они включают аудиомодули, видеопанели, контроллеры доступа и электромеханические замки. В коммерческих объектах используется интеграция с СКУД для управления доступом персонала.
Системы охранной сигнализации включают датчики движения, разбития стекла, открытия дверей и окон. Эти устройства питаются от источников на 12 В, а управление осуществляется через централизованные панели. В коммерческих помещениях сигнализация часто соединена с удалённым мониторингом.
Сети передачи данных – структурированные кабельные системы на основе витой пары категорий от 5e до 6A, обеспечивают работу интернета, телефонии и видеоконференций. Напряжение не превышает 48 В, что соответствует требованиям безопасности для слаботочных систем.
Системы управления освещением и автоматикой, включая «умный дом», используют модули KNX, DALI или аналогичные, с рабочими напряжениями от 12 до 30 В. В офисах и гостиницах такие системы позволяют оптимизировать энергопотребление и повысить комфорт.
Телевизионные антенны и спутниковые системы монтируются в распределительные шкафы и подают сигнал по коаксиальному кабелю с напряжением питания усилителей до 18 В. В многоквартирных домах это часто часть коллективной антенны.
Системы вызова персонала применяются в коммерческих зданиях – больницах, гостиницах, офисах. Работают при напряжении до 24 В, обеспечивая обратную связь между пользователем и дежурным персоналом.
Как определить допустимое напряжение для конкретного оборудования
Допустимое напряжение определяется на основании технической документации оборудования, в которой указаны параметры, при которых устройство функционирует безопасно и стабильно. Основной ориентир – номинальное рабочее напряжение, указанное производителем. Превышение этого значения может привести к перегреву, сбоям и выходу из строя компонентов.
Для оборудования, подключаемого к слаботочным системам, важно учитывать категорию источника питания. Если питание осуществляется от трансформатора с гальванической развязкой, допустимое напряжение может быть выше, чем при прямом подключении к сети. Например, устройства стандарта SELV (Safety Extra Low Voltage) рассчитаны на напряжение не выше 50 В переменного или 120 В постоянного тока при нормальных условиях эксплуатации.
Проверка маркировки на корпусе устройства – обязательный этап. Указания типа «12V DC» или «24V AC» указывают не только на величину, но и на тип тока. Несоответствие типу питания (переменный или постоянный ток) также приведёт к сбоям и повреждению.
Если документация недоступна, следует измерить ток потребления при различных напряжениях, начиная с минимального допустимого по стандартам для конкретного класса оборудования. Измерения проводятся с использованием лабораторного блока питания и мультиметра. При этом важно следить за отсутствием перегрева, скачков тока и аномалий в работе.
Для промышленных слаботочных систем рекомендуется учитывать не только само оборудование, но и характеристики всей линии: длину кабеля, сечение, падение напряжения. Например, при питании видеокамеры 12 В через кабель длиной более 50 метров может потребоваться повышение напряжения источника до 15–16 В с учётом потерь.
Соблюдение стандартов электробезопасности обязательно при выборе допустимого напряжения. При эксплуатации в условиях повышенной влажности или в жилых помещениях максимально допустимое напряжение может снижаться до 25 В переменного или 60 В постоянного тока в соответствии с ГОСТ 12.1.038.

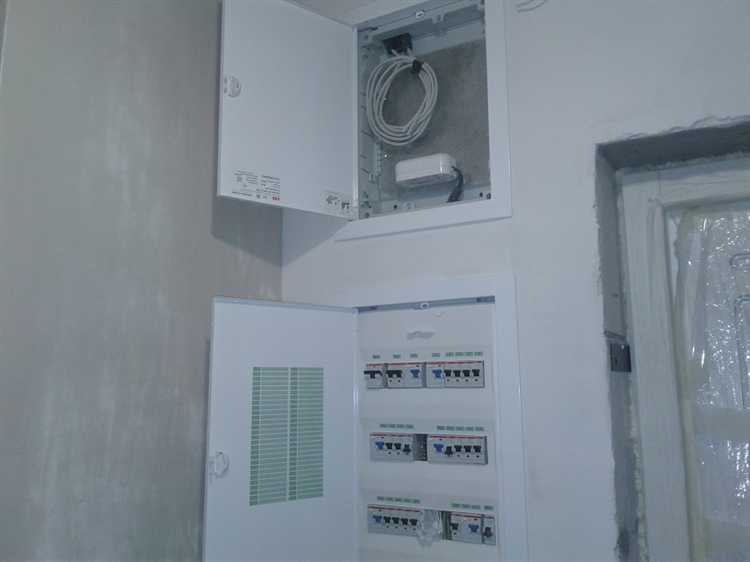

Влияние длины линии и сечения кабеля на выбор напряжения
Длина линии напрямую влияет на падение напряжения, что критично для слаботочных систем. При увеличении расстояния от источника питания к нагрузке возрастает сопротивление кабеля, что ведёт к снижению фактического напряжения на конечном оборудовании.
Для минимизации падения напряжения рекомендуется использовать кабели с большим сечением жил. Например, при длине линии более 50 метров в слаботочных системах с напряжением 12 В рекомендуется увеличивать сечение провода, чтобы падение не превышало 3-5% от номинала.
Повышение рабочего напряжения позволяет уменьшить ток при той же мощности, что сокращает потери на сопротивлении линии. Так, переход с 12 В на 24 В при длинных линиях снижает требования к сечению кабеля и упрощает монтаж.
Выбор сечения кабеля должен базироваться на расчёте максимального тока нагрузки и длины линии с учётом допустимого падения напряжения. Формула расчёта учитывает удельное сопротивление материала, длину линии в метрах и допустимый процент падения напряжения.
При проектировании важно учитывать тип кабеля и материал жил. Медь обладает меньшим сопротивлением, чем алюминий, что позволяет использовать кабель меньшего сечения при тех же условиях.
В системах с ограничением по сечению кабеля следует рассмотреть повышение рабочего напряжения или применение усилителей сигнала для компенсации потерь на длинных линиях.
Требования ПУЭ и других нормативов к напряжению в слаботочных системах
Правила устройства электроустановок (ПУЭ) определяют, что слаботочные системы должны работать на напряжениях, не превышающих 42 В переменного тока или 60 В постоянного тока. Это соответствует требованиям безопасности и снижает риск поражения электрическим током.
Основные нормативные акты, регулирующие напряжения в слаботочных системах:
- ПУЭ, раздел 7.1 – устанавливает предельные значения напряжения для низковольтных цепей, в том числе слаботочных;
- ГОСТ Р 51317.6.1 – определяет электромагнитную совместимость и ограничения напряжения для оборудования с низким напряжением;
- Технический регламент Таможенного союза (ТР ТС 004/2011) – регулирует безопасность электрического оборудования, включая слаботочные устройства;
- СП 31-110-2003 – нормы проектирования электрических сетей с учетом допустимых уровней напряжения и токов.
При проектировании слаботочных систем необходимо учитывать следующие параметры:
- Использование безопасного рабочего напряжения, не превышающего 42 В переменного тока (50 Гц) и 60 В постоянного;
- Обеспечение гальванической развязки для защиты от токов утечки и предотвращения поражения электрическим током;
- Выбор сечения кабелей и длины линии с учетом минимизации падения напряжения, чтобы поддерживать рабочие параметры оборудования;
- Применение защитных устройств, соответствующих требованиям ПУЭ, для автоматического отключения питания при аварийных ситуациях;
- Соблюдение требований к маркировке и документированию используемых компонентов с указанием допустимого напряжения;
- Проверка совместимости оборудования с указанным уровнем напряжения согласно технической документации производителей.
Несоблюдение нормативных требований по напряжению в слаботочных системах может привести к снижению надежности оборудования, нарушению работы систем безопасности и повышенному риску аварийных ситуаций.
Частые ошибки при проектировании слаботочных систем по напряжению
Недооценка влияния длины кабельной линии и сечения проводников на падение напряжения. При значительной длине и недостаточном сечении падение напряжения может превысить нормативные 5%, что ухудшит работу оборудования и снизит его срок службы.
Отсутствие учёта класса напряжения при разделении слаботочных систем и силовых цепей. Нарушение изоляции и использование кабелей с несоответствующими характеристиками создаёт риск электромагнитных помех и снижает безопасность эксплуатации.
Пренебрежение рекомендациями по максимальному допустимому напряжению для оборудования категории SELV (Safety Extra Low Voltage). Часто проекты предусматривают напряжение до 48 В, хотя для некоторых систем достаточно 12 В или 24 В, что снижает уровень безопасности.
Использование кабелей без соответствующих сертификатов и маркировок по напряжению. Это может привести к несоответствию изоляционных характеристик и повышенной пожароопасности.
Недостаточный запас по напряжению при проектировании системы с источниками питания. Рабочее напряжение должно иметь запас около 10–15% выше номинального, чтобы компенсировать возможные колебания и перегрузки.
Отсутствие защиты от перенапряжений и грозовых импульсов. В слаботочных системах, особенно снаружи зданий, не всегда устанавливают устройства защиты, что приводит к выходу оборудования из строя при скачках напряжения.
Неверный расчёт падения напряжения при параллельном подключении нескольких устройств и распределённых системах. Несоблюдение этого правила ведёт к разным уровням напряжения на потребителях и нестабильной работе всей системы.
Игнорирование климатических условий эксплуатации и их влияния на характеристики кабелей и источников питания. При низких температурах или высокой влажности сопротивление проводников и параметры изоляции меняются, что отражается на стабильности напряжения.
Неправильное использование низковольтных источников питания без учёта требований EMC и электробезопасности, что может вызвать помехи и отказ оборудования.
Вопрос-ответ:
Какие напряжения традиционно относят к слаботочным системам и почему?
Слаботочные системы обычно работают с напряжением до 50 В переменного тока или до 120 В постоянного тока. Такие значения выбраны с учётом безопасности и минимального риска поражения электрическим током, что особенно важно в бытовых и коммерческих условиях. Низкое напряжение также снижает влияние электромагнитных помех и упрощает проектирование защиты оборудования.
Как влияет длина кабельной линии на выбор допустимого напряжения для слаботочной системы?
Длина кабеля оказывает существенное влияние на параметры напряжения в слаботочной системе. При увеличении длины линии происходит падение напряжения из-за сопротивления проводника, что может привести к снижению качества сигнала или даже к неправильной работе оборудования. Чтобы компенсировать такие потери, применяют кабели с большим сечением или используют усилители сигнала, а также выбирают напряжение, учитывающее ожидаемые потери на участке. Неправильный выбор может привести к нестабильности системы или необходимости частого обслуживания.
Какие ошибки допускают при проектировании слаботочных систем с точки зрения выбора напряжения?
Одной из частых ошибок является использование напряжения, превышающего допустимые значения для конкретного оборудования, что приводит к его преждевременному выходу из строя. Другой распространённой ошибкой считается игнорирование падения напряжения на длинных линиях, что сказывается на качестве передачи данных и стабильности работы. Также иногда недостаточно внимания уделяют совместимости стандартов и нормативных требований, что может повлечь нарушение правил безопасности и сложности при эксплуатации.
Как определить максимальное допустимое напряжение для конкретного устройства в слаботочной системе?
Максимальное допустимое напряжение указывается в технической документации или паспорте устройства и зависит от его внутренней схемотехники и защиты. При отсутствии прямых данных рекомендуется обращаться к нормам и стандартам, которые регулируют параметры слаботочных систем. При проектировании также учитывают условия эксплуатации — влажность, температура и степень механического воздействия, так как эти факторы могут снижать допустимые параметры. Важна проверка совместимости с источником питания и возможными коммутационными элементами.
