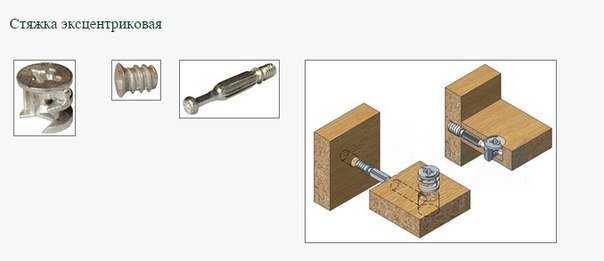

Мебельная эксцентриковая стяжка – это соединительный элемент, состоящий из эксцентрика, стального штифта и пластикового или металлического корпуса. Она применяется для скрытого крепления панелей корпусной мебели толщиной от 16 до 25 мм. Основное её преимущество – возможность многократной сборки без потери прочности соединения.
Для установки потребуется дрель с ограничителем глубины, сверло диаметром 15 мм для эксцентрика и сверло 7–8 мм для штифта. Эксцентрик монтируется в предварительно просверленное отверстие на боковой панели, штифт – в торец сопрягаемой детали. Расстояние от края панели до центра отверстия под эксцентрик – 34 мм, глубина – 12–13 мм. Штифт устанавливается на глубину около 30 мм с выступом 6–8 мм для точного захвата эксцентриком.
После установки элементов детали совмещаются, и эксцентрик поворачивается на 180° с помощью крестообразной отвёртки. В процессе поворота эксцентрик втягивает штифт, создавая плотное соединение. Если в конструкции используется несколько стяжек, их фиксируют поочерёдно, начиная с центральных, чтобы исключить перекос панелей.
При сверлении важно соблюдать точность до миллиметра: малейшее отклонение оси отверстий приведёт к перекосу, и соединение не будет функционировать. Рекомендуется использовать кондуктор – это позволяет избежать ошибок при серийной сборке.
Выбор подходящей эксцентриковой стяжки для конкретного типа мебели
Корпусная мебель из ДСП толщиной 16 мм требует применения эксцентриковых стяжек с диаметром эксцентрика 15 мм и длиной шканта 34–36 мм. Такой размер обеспечивает достаточную глубину фиксации без риска разрушения кромки материала.
Для мебели из МДФ допускается использование аналогичных стяжек, но с усиленным шкантом. Рекомендуется выбирать элементы с насечками или сечением в виде полумесяца для лучшего сцепления с плотной структурой МДФ.
При изготовлении шкафов или кухонных модулей, где важна повышенная нагрузочная способность, стоит применять металлические стяжки с эксцентриком диаметром 20 мм и шкантом длиной от 40 мм. Это снижает риск расшатывания конструкции при длительной эксплуатации.
Для мебели с декоративными фасадами лучше использовать мини-стяжки с уменьшенным эксцентриком (12 мм) и коротким шкантом (до 28 мм). Они менее заметны и позволяют скрыть соединение без ущерба для прочности.
При соединении торцевых элементов под углом желательно выбирать модели с угловым основанием или возможностью регулировки направления натяжения. Это упрощает монтаж и повышает точность стыковки панелей.
Если предполагается разборка и сборка конструкции несколько раз (например, для выставочной мебели), лучше использовать стяжки с цинковым или никелированным покрытием, так как они меньше изнашиваются и сохраняют фиксацию при многократном использовании.
Разметка деталей под установку эксцентриков и шкантов
Для точной установки эксцентриковых стяжек необходимо выполнить разметку с учетом диаметра и глубины сверлений. Диаметр отверстия под эксцентрик составляет 15 мм, глубина – 12–13 мм. Центр отверстия должен располагаться на расстоянии 34 мм от края детали. При этом важно учитывать толщину ДСП: для стандартной плиты 16 мм такое расположение исключает риск сквозного сверления.
Ответное отверстие под стяжной винт сверлится на торце сопрягаемой детали. Диаметр – 7 мм, глубина – не менее 35 мм. Центр отверстия должен строго совпадать с осью эксцентрика. Расстояние от края торца до центра отверстия под винт – 24 мм.
Для установки шкантов используется сверло диаметром 8 мм. Глубина сверления – 30–35 мм в торце и 12–15 мм во фронтальной детали. Центры отверстий под шканты должны быть строго соосны с центрами отверстий под винт, с учетом расстояния между ними. Рекомендуемое расстояние между центрами эксцентрика и шканта – 32 мм.
Перед сверлением убедитесь в точности разметки при помощи угольника и штангенциркуля. Все отверстия должны быть перпендикулярны поверхности, чтобы избежать перекосов при сборке. Используйте ограничители глубины на сверлах, чтобы избежать перерасхода деталей из-за ошибок сверления.

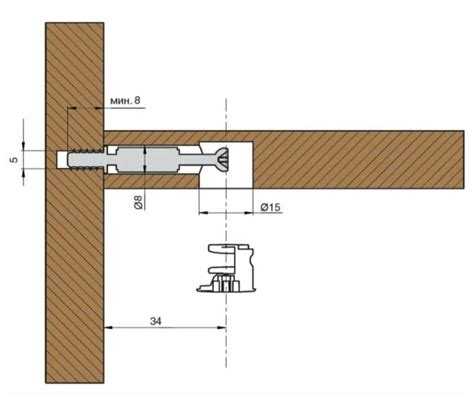

Сверление отверстий под эксцентрики и втулки: размеры и глубина
Для установки эксцентриковой стяжки необходимо три типа отверстий: под эксцентрик, под шкант (направляющую втулку) и под втулку с резьбой или гладкую (в зависимости от конструкции стяжки).
Отверстие под эксцентрик сверлится корончатым сверлом диаметром 15 мм. Глубина – 12–13 мм. Центр отверстия располагается на расстоянии 34 мм от края панели при стандартной глубине 16 мм. При меньшей толщине панели (например, 15 мм) расстояние центрируется на 33 мм.
Отверстие под втулку (в боковой кромке соседней панели) сверлится сверлом диаметром 7 или 8 мм, в зависимости от типа втулки. Глубина – 34–36 мм. Центр сверления располагается на расстоянии 24 мм от поверхности, в которую будет вставляться эксцентрик.
Дополнительное отверстие под направляющий шкант сверлится сверлом диаметром 8 мм на глубину 30 мм. Оно должно быть строго соосно с осью втулки, на расстоянии 32 мм от торца панели.
Отклонения по глубине или расположению приведут к смещению стяжки и ухудшению прижима. Для точности используют присадки или кондукторы. При работе ручным инструментом требуется контроль угла сверления и фиксации панели.
Установка втулки эксцентриковой стяжки в боковую стенку
Втулка устанавливается в предварительно просверленное отверстие диаметром 15 мм на расстоянии 34–36 мм от края детали. Глубина отверстия должна составлять 12–13 мм, чтобы обеспечить плотную посадку и предотвратить выступание элемента за пределы панели.
Перед установкой втулки необходимо удалить пыль и опилки из отверстия. Втулка вставляется вручную или с помощью деревянного молотка. Допускается использование оправки из пластика или резины, чтобы не повредить кромку изделия. Недопустимо вдавливать втулку перекосом – это может нарушить фиксацию и снизить прочность соединения.
Втулка должна входить с умеренным усилием и располагаться заподлицо с поверхностью панели. При использовании металлических втулок с резьбовой частью важно не допускать проворота при дальнейшей установке эксцентрика. При необходимости применяют каплю столярного клея для повышения надежности фиксации в рыхлых материалах, например, в ДСП низкой плотности.
После установки втулки следует проверить точность посадки и отсутствие зазоров. Небольшие перекосы недопустимы, так как они затруднят работу эксцентрика и снизят качество сборки.

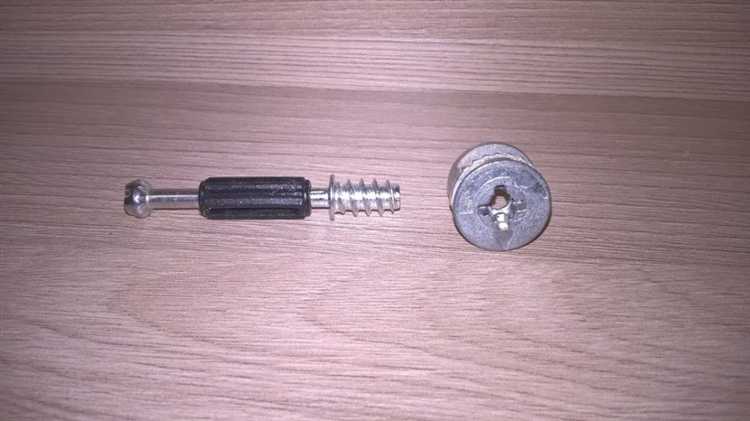

Монтаж шканта и винта в полку или горизонтальную деталь
Для установки мебельной эксцентриковой стяжки шкант и винт монтируются в горизонтальную деталь, обычно в полку. Диаметр шканта – 8 мм, стандартная длина – 30–40 мм. Отступ от края детали до центра отверстия под шкант – 34 мм при использовании эксцентрика на 15 мм.
Сверло диаметром 8 мм используется для засверливания под шкант. Глубина – 12–14 мм. Сверление выполняется строго перпендикулярно плоскости, чтобы избежать перекоса при сборке.
Для винта эксцентриковой стяжки используется сверло диаметром 5 мм. Глубина – 35–40 мм, в зависимости от длины винта. Отступ от края детали до центра отверстия под винт – также 34 мм. Оба отверстия (под шкант и винт) должны находиться на одной оси.
Перед установкой шкант промазывается клеем ПВА. Вставляется вручную или с помощью молотка через проставку. Винт вкручивается крестовой отверткой или битой PH2 до упора, но без излишнего усилия, чтобы не повредить посадочное отверстие.

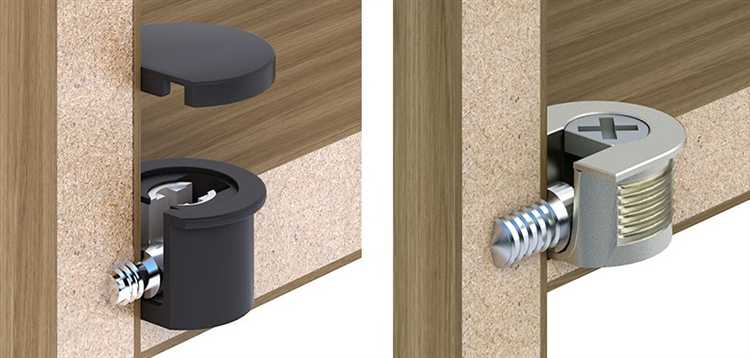

Соединение элементов мебели и затяжка эксцентрика
Для правильного соединения деталей с помощью эксцентриковой стяжки важно обеспечить точное совпадение отверстий и корректное положение соединяемых поверхностей.
- Вставьте шкант или направляющую втулку в одно из соединяемых отверстий, если конструкция предусматривает их использование.
- Установите эксцентрик в соответствующее отверстие другой детали так, чтобы его паз совпал с выступом шканта или втулки.
- Проверьте, чтобы соединяемые поверхности плотно прилегали друг к другу без зазоров.
Затяжка эксцентрика выполняется отверткой или шестигранным ключом, в зависимости от типа стяжки. Для равномерного давления и предотвращения повреждений рекомендуется соблюдать следующий порядок:
- Поверните эксцентрик до упора против часовой стрелки для предварительного выравнивания.
- Затягивайте поэтапно, вращая по часовой стрелке с усилием, достаточным для плотного соединения, но без излишнего напряжения, чтобы избежать деформации деталей.
- После первичной затяжки проверьте отсутствие люфтов и зазоров, при необходимости подтяните эксцентрик.
Оптимальный угол поворота для полной фиксации эксцентрика обычно составляет 90°–120°. Слишком сильное затягивание может привести к повреждению кромок или трещинам в материале. Если эксцентрик не затягивается до конца, проверьте правильность установки и глубину посадочных отверстий.
Для улучшения устойчивости соединения используйте эксцентрики с высокой точностью изготовления и соответствующими по размеру отверстиями. Регулярно проверяйте крепления при сборке сложных конструкций для предотвращения ослабления с течением времени.
Проверка плотности соединения и устранение люфта
После установки мебельной эксцентриковой стяжки следует проверить плотность соединения, применив усилие в 5–10 кг на стык. Соединение не должно смещаться или расшатываться. Если люфт присутствует, причиной может быть неполное ввертывание эксцентрика или несовпадение отверстий.
Для устранения люфта необходимо дополнительно затянуть эксцентрик с помощью отвертки, контролируя усилие, чтобы не повредить детали. При сохранении зазора стоит проверить правильность углубления под стяжку и отсутствие механических дефектов в отверстиях.
Если люфт сохраняется после затяжки, рекомендуется ослабить соединение, проверить и при необходимости подточить или расширить отверстия для шкантов, чтобы обеспечить плотное и стабильное прилегание деталей.
Для окончательной проверки рекомендуется повторно приложить усилие 7–10 кг и зафиксировать результат. Отсутствие движения подтверждает корректность крепления и готовность мебели к эксплуатации.
Распространённые ошибки при креплении эксцентриков и способы их избежать
Неправильная установка мебельных эксцентриков часто приводит к неплотному соединению и снижению прочности конструкции. Ниже перечислены типичные ошибки и конкретные рекомендации по их предотвращению.
- Смещение отверстий под стяжку: отверстия должны строго совпадать с посадочными местами эксцентрика и стяжной шпильки. Отклонение более 1 мм приводит к перекосу и снижению фиксации. Используйте шаблоны и шаблонные приспособления для точной разметки.
- Недостаточная глубина сверления: отверстия под корпус эксцентрика и шпильку должны быть просверлены до заданной глубины, чтобы избежать неполного захода детали и ослабления соединения. Контролируйте глубину с помощью ограничителя на сверле или линейки.
- Использование неподходящего сверла: сверла меньшего диаметра или не по дереву могут создавать сколы и деформации посадочного места. Рекомендуется применять сверла с острым наконечником, предназначенные для мебельных материалов.
- Слишком сильное затягивание эксцентрика: избыточный момент затяжки приводит к повреждению корпуса и выкручиванию стяжки. Затягивайте до плотного, но без усилий, обеспечивая равномерное соединение без деформаций.
- Отсутствие зачистки и удаления опилок из отверстий: остатки древесины снижают плотность посадки и могут привести к люфтам. После сверления тщательно очищайте отверстия пылесосом или сжатым воздухом.
- Игнорирование типа материала: для твердых пород и плитных материалов (МДФ, ДСП) нужны разные подходы к выбору стяжек и глубины посадки. Учитывайте рекомендации производителя для каждого вида материала.
- Неравномерное расположение эксцентриков: большое расстояние между стяжками снижает прочность и устойчивость мебели. Оптимальное расстояние между стяжками – не более 30–40 см.
Соблюдение этих правил гарантирует надёжное и долговечное соединение мебельных элементов с помощью эксцентриковых стяжек.
