Термистор что это и как работает

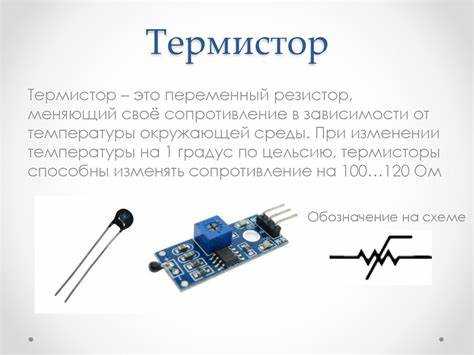

Термистор представляет собой полупроводниковый резистор, у которого сопротивление изменяется с изменением температуры. Основные типы термисторов – NTC и PTC, отличающиеся противоположной зависимостью сопротивления: NTC-термисторы уменьшают сопротивление при нагреве, PTC – увеличивают. Это свойство обеспечивает высокую чувствительность к температурным изменениям и позволяет использовать термисторы для точного контроля и измерения температуры в диапазоне от −55 °C до +150 °C и выше.

Принцип работы основан на изменении концентрации носителей заряда в полупроводниковом материале. Для NTC-термисторов увеличение температуры снижает сопротивление благодаря росту числа свободных электронов, тогда как у PTC-термисторов сопротивление резко возрастает при достижении критической температуры за счет изменения кристаллической структуры. Этот механизм обеспечивает быстроту отклика и стабильность характеристик при многократных циклах нагрева и охлаждения.

Области применения термисторов охватывают медицинские приборы, бытовую технику, автомобильную промышленность и промышленные системы автоматизации. В медицине термисторы используются для точного измерения температуры тела и в аппаратах для контроля нагрева. В автомобилях они служат для мониторинга температуры двигателя и контроля систем охлаждения. Кроме того, термисторы применяются для защиты электронных цепей от перегрева и в устройствах климат-контроля, где требуется высокая точность и надежность измерений.

Типы термисторов и особенности их температурной зависимости

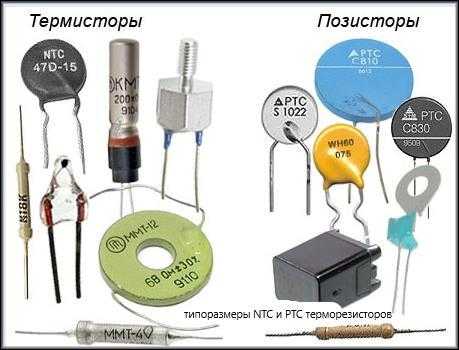

Термисторы делятся на два основных типа: с отрицательным температурным коэффициентом сопротивления (NTC) и с положительным температурным коэффициентом сопротивления (PTC). Каждый тип имеет уникальные характеристики, влияющие на выбор в зависимости от области применения.

NTC-термисторы снижают сопротивление при повышении температуры. Диапазон их работы обычно находится в пределах от -55 °C до +150 °C, с сопротивлением от нескольких Ом до нескольких мегом. Температурная зависимость сопротивления у NTC описывается уравнением Штейнхарта – Харта, что позволяет точно рассчитывать температуру по измеренному сопротивлению.

PTC-термисторы, напротив, увеличивают сопротивление при росте температуры. Они часто используются как защитные элементы в электрических цепях, ограничивая ток при перегреве. Типичные материалы – полимерные композиты или керамика на основе бария-стронция-титана. Важным параметром PTC является температура «перехода», при которой сопротивление резко возрастает, что используется для термической защиты и саморегулирующихся нагревателей.

При выборе термистора необходимо учитывать форму кривой температурной зависимости. NTC демонстрируют экспоненциальное снижение сопротивления, что обеспечивает высокую чувствительность при измерении температуры в узком диапазоне. PTC обладают более резким скачком сопротивления при достижении критической температуры, что важно для защитных функций.

Точность и стабильность работы термисторов зависят от состава и структуры материала. Например, оксидные NTC-термисторы на основе смешанных оксидов никеля и кобальта обладают высокой чувствительностью и малым временем отклика. Керамические PTC обычно имеют более широкий температурный диапазон эксплуатации и высокую устойчивость к электрическим и механическим нагрузкам.

Рекомендации по применению:

• Для точного измерения температуры в диапазоне от -50 до +150 °C предпочтительнее использовать NTC-термисторы с калибровкой по уравнению Штейнхарта.

• Для защиты от перегрева и автоматического ограничения тока – PTC-термисторы с заданной температурой срабатывания.

• В условиях агрессивной среды и высоких нагрузок необходимо выбирать термисторы с защитными покрытиями и стабильным материалом корпуса.

Таким образом, понимание особенностей температурной зависимости каждого типа термисторов позволяет оптимально подобрать компонент для конкретной задачи, обеспечивая надежность и точность работы приборов и систем.

Как измерять температуру с помощью термистора на практике

Для измерения температуры с термистором необходимо собрать цепь, включающую термистор и источник постоянного напряжения, а также измерительный прибор для контроля изменения напряжения или тока. Чаще всего используется схема с делителем напряжения, где термистор подключается последовательно с известным резистором.

Для получения точных показаний важно подобрать опорный резистор с номиналом, близким к сопротивлению термистора при рабочей температуре. Это обеспечивает максимальную чувствительность и линейность выходного сигнала в нужном диапазоне температур.

Измерительное устройство – как правило, это цифровой вольтметр или АЦП микроконтроллера. По измеренному напряжению рассчитывают сопротивление термистора, используя закон Ома, затем по заранее составленной калибровочной характеристике или по формуле Стейна-Харта определяют температуру.

Для повышения точности измерений рекомендуется проводить калибровку в эталонных температурных условиях, например, в термостатированной ванне. При этом фиксируют соответствия сопротивления и температуры для конкретного образца термистора.

Следует учитывать нелинейность термисторов – для большинства применений используют программное обеспечение, реализующее формулу Стейна-Харта или полиномиальные аппроксимации для преобразования сопротивления в температуру с точностью до ±0,1 °C.

При подключении важно минимизировать тепловое влияние измерительных проводов и обеспечить надежный контакт с измеряемой поверхностью для исключения погрешностей. Использование двух- или четырехпроводной схемы подключения позволяет снизить влияние сопротивления проводников.

В практических системах термисторы часто интегрируют с микроконтроллерами, где измерения и вычисления выполняются в реальном времени, что позволяет реализовать быстрый контроль температуры с высокой точностью в диапазоне от –55 °C до +150 °C.

Подключение термистора к электрической цепи: схемы и нюансы

Термистор подключается к цепи чаще всего в составе делителя напряжения для преобразования изменения сопротивления в изменяемое напряжение, пригодное для измерения.

• Типичная схема: термистор и постоянный резистор включаются последовательно между источником питания и общим проводом.
• Снятие сигнала происходит с точки соединения термистора и резистора – это напряжение пропорционально температуре.

Для корректного измерения важно правильно выбрать номинал постоянного резистора. Рекомендуется выбирать его приблизительно равным сопротивлению термистора при среднестатистической рабочей температуре.

Это обеспечивает максимальную чувствительность и линейность выходного сигнала в диапазоне измеряемых температур.

• Если сопротивление резистора слишком мало, чувствительность снижается, а при слишком большом – увеличивается шум и нестабильность.
• Для NTC-термисторов, у которых сопротивление падает с ростом температуры, напряжение на выходе делителя уменьшается при повышении температуры.
• Для PTC-термисторов наоборот – сопротивление растет с температурой, и выходное напряжение увеличивается.

При питании схемы постоянным напряжением (например, 5 В) выходной сигнал снимается на аналоговый вход микроконтроллера или специализированного измерительного прибора.

Для повышения точности измерений используют стабилизированные источники питания и экранирование цепей от электромагнитных помех.

В некоторых случаях применяют мостовую схему Уитстона с термистором в одном из плеч, что позволяет компенсировать нестабильность питающего напряжения и повышает точность измерения сопротивления.

1. Подключение термистора к делителю напряжения.
2. Использование мостовой схемы для повышения точности.
3. Обеспечение стабилизации питания и экранирование.

Необходимо учитывать максимальное рабочее напряжение и ток через термистор, чтобы избежать его перегрева и искажения характеристик.

Рекомендуемый ток через термистор не должен превышать нескольких миллиампер для сохранения точности и долговечности датчика.

Использование термисторов в системах защиты от перегрева

Термисторы, особенно с положительным температурным коэффициентом сопротивления (PTC), широко применяются в схемах защиты от перегрева благодаря быстрому росту сопротивления при достижении заданной температуры.

Основные принципы применения термисторов в таких системах:

• Мониторинг температуры: термистор устанавливается в непосредственной близости к критическому элементу или зоне, где возможен перегрев.
• Сигнализация и отключение: при превышении пороговой температуры сопротивление резко возрастает, что используется для запуска аварийных сигналов или отключения питания.
• Саморегулирование: PTC-термисторы могут выступать как ограничители тока – при перегреве ток снижается, предотвращая дальнейшее повышение температуры.

Рекомендации по выбору и интеграции термисторов в защитные цепи:

1. Определять номинальное сопротивление термистора при рабочей температуре для корректной работы схемы контроля.
2. Учитывать тепловое время отклика термистора – для быстрого срабатывания выбирать модели с минимальным тепловым инерционным временем.
3. Размещать датчик термистора максимально близко к источнику тепла с минимальным тепловым сопротивлением между ними.
4. Использовать специализированные схемы измерения сопротивления, например мостовые или с операционным усилителем, для повышения точности и стабильности срабатывания.
5. Обеспечивать защиту от помех и температурных перепадов окружающей среды, влияющих на показания.

В системах питания и электронике термисторы применяются для защиты от перегрева трансформаторов, электродвигателей и аккумуляторов. В бытовой технике – для предотвращения перегрева нагревательных элементов и двигателей вентиляторов.

Практические примеры использования:

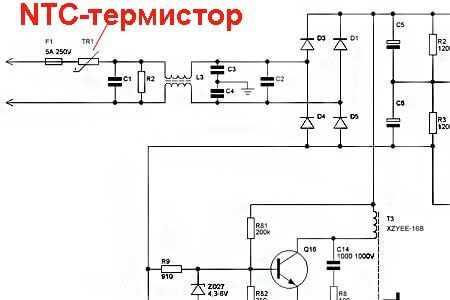

• В сетевых адаптерах PTC-термисторы ограничивают пусковой ток и обеспечивают защиту при коротком замыкании.
• В системах вентиляции термисторы контролируют температуру моторов и отключают питание при перегреве.
• В аккумуляторных батареях термисторы служат для контроля температуры при зарядке и разрядке, предотвращая термический разгон.

Таким образом, грамотный подбор термистора и правильное размещение в цепи обеспечивают надежную защиту оборудования от перегрева с минимальными затратами на дополнительное оборудование.

Применение термисторов в бытовой и промышленной электронике

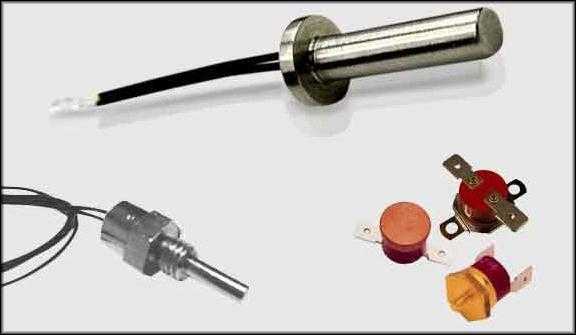

В бытовой электронике термисторы широко используются для контроля температуры и обеспечения безопасности. В стиральных и посудомоечных машинах NTC-термисторы измеряют температуру воды, позволяя адаптировать режимы нагрева и экономить электроэнергию. В бытовых холодильниках термисторы отслеживают температуру камер, предотвращая переохлаждение и обеспечивая стабильную работу компрессоров.

В промышленной электронике термисторы применяются для мониторинга температур в силовых трансформаторах, электродвигателях и генераторах. PTC-термисторы используются в качестве защитных элементов: при перегреве их сопротивление резко возрастает, что позволяет автоматически отключать оборудование и предотвращать аварии.

В системах управления промышленными процессами термисторы интегрируют в измерительные схемы с прецизионной калибровкой, что обеспечивает точность контроля температуры в диапазоне от -50 до +150 °C. Это важно для поддержания стабильных условий в химическом производстве и при обработке металлов.

Для повышения надежности электроники в условиях повышенных температур применяются комбинированные схемы с термисторами и микроконтроллерами, позволяющие реализовать функции автоматического сброса, сигнализации и адаптивного управления нагрузкой.

Калибровка и настройка термисторов для точных измерений

Для достижения высокой точности измерений с помощью термисторов необходима их калибровка с учетом температурной зависимости сопротивления. Основной метод – сопоставление показаний термистора с эталонным термометром в нескольких контрольных точках температуры.

Оптимально использовать не менее трех фиксированных температурных точек, например, 0°C (ледяная баня), 25°C (комнатная температура) и 100°C (кипящая вода). На каждой точке измеряется сопротивление термистора, после чего строится калибровочная кривая или рассчитываются коэффициенты для уравнения Штиджа (Steinhart-Hart).

Уравнение Штиджа позволяет аппроксимировать зависимость сопротивления R от температуры T через параметры A, B и C, что обеспечивает точность до 0.1°C при правильной настройке. Для расчёта параметров используют логарифмы сопротивлений и температур, измеренных на контрольных точках.

При подключении термистора важно учитывать влияние окружающей цепи: сопротивление соединительных проводов должно быть минимальным или компенсированным, чтобы не исказить результаты. Часто применяют четырехпроводное измерение для устранения погрешностей проводов.

Для цифровых систем измерения необходима предварительная проверка и корректировка АЦП, а также программная фильтрация и компенсация дрейфа параметров термистора с течением времени и при изменении условий эксплуатации.

Регулярная повторная калибровка рекомендована для обеспечения стабильности измерений, особенно в промышленных и лабораторных условиях, где точность критична.

Ограничения и особенности эксплуатации термисторов в разных условиях

Термисторы чувствительны к механическим напряжениям: избыточное давление или изгиб может вызвать изменение характеристик или повреждение кристалла. Рекомендуется минимизировать физические нагрузки при монтаже и эксплуатации.

Температурный диапазон работы большинства термисторов ограничен примерно от –55°C до +150°C. При превышении верхней границы сопротивление может необратимо измениться, что нарушит точность измерений. Для высокотемпературных применений следует выбирать специальные модели с соответствующим допуском.

Термисторы обладают нелинейной температурной зависимостью, что требует применения коррекционных алгоритмов для точного преобразования сопротивления в температуру. Игнорирование этого ведёт к значительным систематическим ошибкам, особенно при широком диапазоне измерений.

Для обеспечения стабильности параметров необходима предварительная калибровка на эталонных точках. Даже качественные термисторы подвержены дрейфу характеристик при длительной эксплуатации и циклах термонагрузок.

При быстром изменении температуры термистор может иметь задержку отклика из-за тепловой инерции корпуса и монтажа. Для точного мониторинга динамических процессов стоит выбирать модели с минимальной тепловой массой и обеспечивать плотный контакт с измеряемой поверхностью.

Электрические помехи и шумы в цепи могут влиять на точность измерений. Рекомендуется использовать экранированные провода и схемы фильтрации, а также избегать расположения термисторов рядом с источниками сильных электромагнитных излучений.

Некорректное подключение и превышение допустимого рабочего тока приводит к саморазогреву элемента, что искажает результаты измерений. Следует ограничивать ток через термистор, используя подходящие резисторы и схемотехнические решения.

Вопрос-ответ:

Как работает термистор и чем он отличается от других датчиков температуры?

Термистор — это резистор, сопротивление которого изменяется с изменением температуры. Основной принцип работы основан на свойствах полупроводниковых материалов, из которых он изготовлен. При нагревании или охлаждении сопротивление резко меняется, что позволяет измерять температуру с высокой чувствительностью. В отличие от термопар или платиновых датчиков, термисторы обладают более высокой точностью в узком диапазоне температур, но имеют нелинейную характеристику, что требует дополнительной обработки сигнала для получения точных данных.

В каких областях чаще всего применяются термисторы и почему?

Термисторы широко используют в бытовой электронике, медицинском оборудовании, системах охлаждения и отопления, а также в автомобильной промышленности. Их применяют для контроля температуры аккумуляторов, защиты устройств от перегрева, мониторинга температуры двигателей и электронных компонентов. Причина популярности — высокая чувствительность и компактные размеры, что позволяет интегрировать термисторы в ограниченные пространства и получать быстрый отклик на изменения температуры.

Какие основные типы термисторов существуют и как они различаются по поведению сопротивления?

Существуют два основных типа термисторов: с отрицательным температурным коэффициентом (NTC) и с положительным температурным коэффициентом (PTC). NTC-термисторы уменьшают сопротивление с ростом температуры, что делает их удобными для точного измерения тепла и контроля температуры. PTC-термисторы, наоборот, увеличивают сопротивление при нагреве, что часто используется для защиты цепей от перегрузок и как саморегулирующиеся нагреватели. Выбор типа зависит от конкретной задачи и требуемого характера отклика на изменение температуры.

Какие ограничения следует учитывать при использовании термисторов в условиях экстремальных температур и влажности?

Термисторы чувствительны к экстремальным температурам и высокой влажности, что может влиять на стабильность их характеристик и долговечность. При температурах выше допустимого диапазона материал может деградировать, вызывая изменение калибровки и увеличение погрешности. Влажность способна проникать внутрь корпуса и вызывать коррозию или изменение сопротивления. Для работы в таких условиях применяют термисторы с защитным покрытием или герметичной упаковкой, а также проводят регулярную проверку и калибровку для поддержания точности измерений.
