Терморегулятор в системе тёплого пола управляет нагревом кабелей или труб, включая и отключая питание в зависимости от температуры. Он получает данные с датчика, который может быть встроенным (в корпусе термостата) или выносным (установленным в полу). Основная цель – поддержание заданной температуры с минимальными колебаниями и оптимальным энергопотреблением.
Электронные модели терморегуляторов оснащаются микропроцессором, который анализирует текущие показатели и корректирует работу системы с учётом заданных параметров. Простые механические варианты работают по принципу биметаллической пружины и менее точны, особенно при больших перепадах температуры в помещении.
Рекомендуем устанавливать выносной датчик температуры пола при укладке электрического тёплого пола под плитку, так как точность измерений в этом случае значительно выше. Располагать датчик следует в гофротрубке между нагревательными жилами, на расстоянии 50–100 см от стены. Это упрощает возможную замену и исключает перегрев отдельных участков пола.
Для повышения энергоэффективности стоит выбирать терморегуляторы с программируемыми режимами. Они позволяют задавать график нагрева в зависимости от времени суток и дня недели. Такой подход снижает затраты на электроэнергию до 30% по сравнению с постоянной работой в одном режиме.
Принцип регулировки температуры: как терморегулятор управляет обогревом
Терморегулятор считывает данные с температурного датчика, размещённого в полу или в воздухе помещения, и сравнивает их с заданным пользователем значением. Если фактическая температура ниже установленного порога, терморегулятор подаёт напряжение на нагревательный элемент, активируя систему обогрева.
Механизм регулировки реализуется через реле или симистор, в зависимости от типа устройства. Релейный терморегулятор включает и выключает питание ступенчато, что создаёт чёткие циклы нагрева. Симисторные модели позволяют более точно управлять подачей тока за счёт фазового управления, снижая температурные колебания и продлевая срок службы нагревательных кабелей.
В цифровых моделях встроены алгоритмы ПИД-регулирования. Они прогнозируют динамику изменения температуры и корректируют интенсивность нагрева заранее, предотвращая перегрев. Это особенно важно для помещений с инерционным полом, например, с бетонной стяжкой, где температура изменяется с задержкой.
При выборе режима управления важно учитывать тип помещения и материал покрытия. Для плитки и керамогранита предпочтительно использовать датчик пола, чтобы избежать перегрева поверхности. В жилых комнатах с ламинатом эффективнее применять комбинированную схему – с контролем как воздуха, так и пола.
Порог чувствительности у большинства терморегуляторов составляет ±0,5 °C. Это позволяет поддерживать стабильный микроклимат при минимальных колебаниях. Настройка гистерезиса – разницы между включением и выключением – обеспечивает баланс между частотой срабатываний и комфортом, снижая нагрузку на оборудование.
Разновидности терморегуляторов: механические и электронные
Механические терморегуляторы используют поворотный регулятор, с помощью которого пользователь вручную устанавливает желаемую температуру. Внутри устройства расположен биметаллический элемент или капиллярный термостат, реагирующий на изменение температуры пола. При достижении заданного значения контакт размыкается, отключая подогрев. Такие модели отличаются простой конструкцией, высокой надёжностью и невосприимчивостью к скачкам напряжения, но не позволяют точно поддерживать температуру – допустимая погрешность может достигать ±2–3 °C.

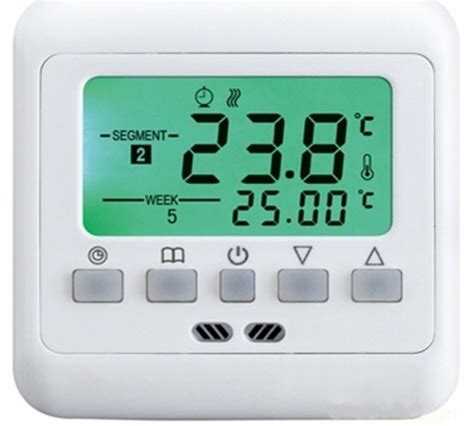

Электронные терморегуляторы оснащены цифровым дисплеем и управляющей микросхемой. Температура устанавливается кнопками или сенсорным интерфейсом, а встроенный процессор анализирует сигналы от датчиков и регулирует включение нагрева с высокой точностью (до ±0,5 °C). Некоторые модели позволяют программировать график обогрева по дням недели и времени суток, а также поддерживают подключение к Wi-Fi для дистанционного управления через мобильное приложение. Такие устройства обеспечивают более экономичный расход энергии и комфорт, но требуют профессионального монтажа и чувствительны к качеству электросети.
При выборе терморегулятора важно учитывать уровень автоматизации, особенности эксплуатации помещения и наличие дополнительных функций. Для небольших помещений с постоянной температурной нагрузкой подойдут механические модели, в то время как для зон с переменным режимом предпочтительны электронные терморегуляторы с программированием.
Роль датчиков: как измеряется температура пола и воздуха
Температура пола контролируется выносным датчиком, который устанавливается в гофрированной трубе между нагревательными элементами на глубине 3–5 см от поверхности. Он обеспечивает точное измерение температуры в зоне нагрева, предотвращая перегрев покрытия и повреждение материала. Типичный NTC-датчик имеет сопротивление около 10 кОм при 25 °C. Перед установкой необходимо проверить целостность и сопротивление мультиметром.
Датчик температуры воздуха встроен в корпус терморегулятора и фиксирует температуру в помещении на высоте 90–120 см от пола, вне зон прямого солнечного излучения и сквозняков. Его задача – поддерживать комфортный микроклимат, управляя нагревом с учётом фактической температуры воздуха.
В режиме совместной работы терморегулятор использует показания обоих датчиков: нагрев прекращается при достижении заданной температуры воздуха или при превышении максимальной температуры пола, установленной в настройках. Такой подход снижает риск перегрева и повышает эффективность работы системы.
Для корректной работы необходимо строго соблюдать правила монтажа: не допускать перегибов гофротрубы с датчиком, изолировать концы от влаги и проводить проверку сопротивления после монтажа и перед заливкой стяжки.
Настройка режимов: как задать комфортные параметры вручную или по расписанию
Для обеспечения оптимального комфорта терморегулятор теплого пола предлагает два основных способа настройки: ручной и программируемый режим. Ручная настройка позволяет задать фиксированную температуру пола или воздуха, поддерживаемую постоянно, что удобно для помещений с постоянным графиком использования.
В режиме ручной регулировки следует установить целевую температуру в пределах 25–35 °C для пола, что соответствует комфортной поверхности без перегрева. Для воздуха – 20–24 °C, если терморегулятор поддерживает такой контроль. При достижении заданной температуры терморегулятор отключает нагрев, сохраняя энергопотребление на минимальном уровне.
Программируемый режим удобен для помещений с разным временем активности. В памяти терморегулятора можно задать расписание с точностью до 15 минут, разбив сутки на несколько периодов с индивидуальными температурными параметрами.
Рекомендуется создавать график с понижением температуры на 3–5 °C в ночное время или периоды отсутствия людей, что снижает энергозатраты без потери комфорта в момент возвращения.
| Время суток | Температура пола, °C | Температура воздуха, °C |
|---|---|---|
| 06:00–09:00 | 30–32 | 21–23 |
| 09:00–17:00 | 25–27 | 18–20 |
| 17:00–22:00 | 30–33 | 22–24 |
| 22:00–06:00 | 22–24 | 17–19 |
Для программирования важно правильно учитывать тепловую инерцию пола – включать нагрев за 30–60 минут до ожидаемого подъема активности. Это позволяет обеспечить комфортную температуру именно к нужному времени.
При настройке расписания необходимо учитывать характеристики терморегулятора – наличие сенсоров пола и воздуха, возможность управления через мобильное приложение, тип подключения. Современные модели поддерживают удалённое изменение параметров, что повышает гибкость контроля климата.
Обязательно сохраняйте установленные параметры после настройки и проверяйте отклик системы на изменения, корректируя расписание по фактическим ощущениям комфорта и погодным условиям.
Особенности подключения: схема установки и типы совместимых систем

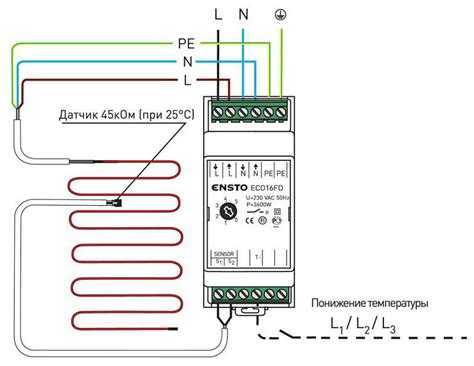

Терморегулятор для теплого пола подключается к электросети и нагревательному элементу через двух- или трехжильный кабель в зависимости от модели. Основной принцип – разрыв цепи питания нагревательного кабеля для включения и отключения обогрева согласно заданной температуре.

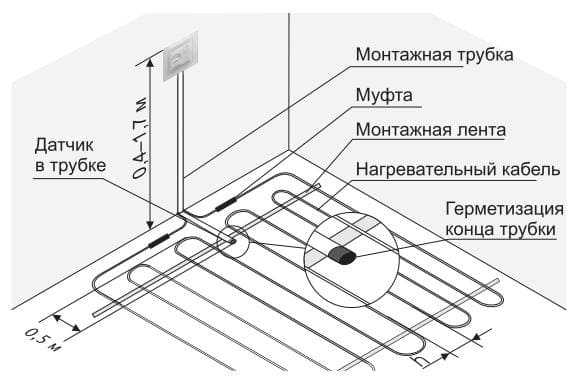

Схема установки обычно включает: источник питания 220 В, терморегулятор с внутренним реле, датчик температуры пола и нагревательный кабель или мат. Датчик размещают в гофротрубке между витками кабеля на глубине 3–5 см от поверхности пола для точного контроля температуры.
Большинство современных терморегуляторов совместимы с резистивными нагревательными кабелями и матами, работающими на переменном токе 220–230 В. Важно проверять заявленную мощность – обычно до 3,6 кВт на один канал, чтобы избежать перегрузки.
Для подключения к системам с двумя фазами и нулем (трехжильный кабель) применяются модели с дифференциальной защитой (УЗО). В однофазных системах достаточно терморегулятора с однополюсным реле.
При установке на бетонную стяжку терморегулятор подключается через клеммную колодку с защитой от влаги и пыли (IP44 и выше). В деревянных или ламинатных покрытиях рекомендуется использовать модели с дополнительной защитой от перегрева и встроенным ограничителем максимальной температуры.
Некоторые устройства поддерживают подключение нескольких датчиков для одновременного контроля температуры пола и воздуха, что расширяет возможности регулировки и повышает энергоэффективность.
Подключение к системам «умного дома» обеспечивается через интерфейсы RS485, Wi-Fi или Zigbee, позволяя интегрировать управление теплым полом в общую автоматизацию без нарушения стандартной электросхемы.
Причины сбоев и их устранение: что делать, если терморегулятор не работает
Чаще всего терморегулятор перестает работать из-за проблем с электропитанием, нарушением подключения или неисправностями датчиков.
- Отсутствие питания: проверьте, подается ли напряжение на устройство. Для этого измерьте напряжение в сети с помощью мультиметра или проверьте работу розетки с другим прибором. При отсутствии питания проверьте автоматические выключатели и предохранители.
- Нарушение соединений: осмотрите клеммы и провода терморегулятора. Ненадежное соединение, окисление или повреждение проводки приводит к сбоям. Переподключите или замените кабели при необходимости.
- Датчик температуры: неисправность датчика – частая причина сбоев. Проверьте сопротивление датчика мультиметром в соответствии с инструкцией. При выходе параметров за допустимый диапазон замените датчик.
- Сбои программного обеспечения: при наличии электронного терморегулятора попробуйте выполнить сброс к заводским настройкам. Если проблема не устраняется, обновите прошивку, если это предусмотрено производителем.
- Перегрев или короткое замыкание: внутри устройства может сработать защита при перегреве или повреждении элементов. Проверьте наличие запаха гари, видимых повреждений и целостность элементов внутри корпуса.
Если после проверки и устранения перечисленных факторов терморегулятор не работает, рекомендуется обратиться к квалифицированному электрику или сервисному центру для диагностики и ремонта.
Вопрос-ответ:
Как терморегулятор для теплого пола измеряет температуру и как это влияет на работу системы?
Терморегулятор получает данные с датчиков, которые могут быть встроены в пол или размещены в воздухе. Эти датчики фиксируют температуру поверхности или воздуха, передавая показания в устройство. На основе этих данных терморегулятор сравнивает текущую температуру с заданной и управляет включением или отключением нагревательного элемента. Если температура ниже установленного значения, он подает питание на нагрев, а при достижении нужного уровня — отключает. Такой цикл поддерживает постоянный комфорт и предотвращает перегрев.
Можно ли самостоятельно установить терморегулятор для теплого пола и какие ошибки чаще всего допускают при подключении?
Самостоятельный монтаж возможен, но требует понимания электрических схем и особенностей системы. Часто ошибаются, неправильно подключая датчик температуры или нарушая полярность проводов, что приводит к некорректной работе. Еще одна частая ошибка — установка терморегулятора без учета типа теплого пола (кабельный или инфракрасный мат), что влияет на режимы работы и совместимость. Чтобы избежать проблем, следует внимательно изучить инструкцию производителя и, при сомнениях, обратиться к специалисту.
Какие типы терморегуляторов для теплого пола существуют и чем они отличаются по функционалу?
Существует два основных типа: механические и электронные. Механические работают по принципу простого термостата с ручной регулировкой — пользователь устанавливает нужную температуру с помощью поворотного регулятора. Электронные модели оснащены цифровыми дисплеями, позволяют программировать расписание работы, точнее поддерживают температуру и часто имеют дополнительные функции, например, защиту от замерзания. Выбор зависит от задач и бюджета.
Почему терморегулятор может перестать корректно поддерживать температуру пола и как выявить причину сбоя?
Причины могут быть разными: выход из строя датчика температуры, повреждение проводки, сбои в электронике самого устройства или неправильные настройки. Чтобы выявить неисправность, нужно проверить целостность и правильность подключения датчиков, убедиться, что питание подается корректно, и посмотреть, отображаются ли ошибки на дисплее. Иногда помогает сброс настроек к заводским. Если проблема сохраняется, вероятна поломка терморегулятора или датчика, требующая замены.
Как правильно задать комфортный режим работы терморегулятора для разных помещений?
Комфортный режим определяется исходя из назначения помещения и активности его использования. В жилых комнатах оптимально поддерживать температуру пола около 26–28 градусов, чтобы было приятно ходить босиком. В ванной или кухне можно повысить температуру для дополнительного уюта. Если устройство позволяет программировать расписание, стоит установить понижение температуры в периоды отсутствия людей, чтобы снизить энергозатраты. Учитывайте особенности покрытия пола и утепления помещения — они влияют на восприятие тепла.
