Ток нулевой последовательности что это

Ток нулевой последовательности – это компонент трехфазного электрического тока, характеризующийся равной амплитудой и одинаковой фазой во всех трех фазах. Такой ток возникает в сетях с несбалансированными нагрузками или при замыканиях на землю. Основная особенность тока нулевой последовательности – замыкание его через нейтральный проводник или землю, что существенно влияет на работу защитных устройств и качество электроснабжения.

Анализ тока нулевой последовательности необходим для выявления асимметрий в системе и оценки состояния изоляции оборудования. В системах с изолированной нейтралью или через нейтральный заземлитель ток нулевой последовательности может иметь разное значение и влияние на режим работы. Практическое применение измерений этого тока включает диагностику замыканий на землю, настройку релейной защиты и контроль токовых нагрузок.

Рекомендации по расчету и учету тока нулевой последовательности предусматривают обязательное использование специализированных приборов и методов симметричных компонентов. При проектировании систем защиты важно учитывать параметры источника и особенности схемы заземления, так как токи нулевой последовательности напрямую зависят от этих факторов.

Что такое ток нулевой последовательности в трехфазных системах

В трехфазных системах токи фаз А, В и С можно разложить на три составляющих:

• прямую последовательность – равные по амплитуде и сдвинутые на 120° друг от друга токи;
• обратную последовательность – равные по амплитуде, но сдвинутые в противоположном направлении на 120°;
• нулевую последовательность – равные по амплитуде и совпадающие по фазе токи.

Ток нулевой последовательности обозначается как I₀ и рассчитывается по формуле:

I₀ = (I_A + I_B + I_C) / 3, где I_A, I_B, I_C – фазные токи.

Основные особенности тока нулевой последовательности в трехфазных системах:

1. Он может протекать по нулевому или защитному проводу, а также через землю, что важно для защиты и обнаружения замыканий.
2. В симметричных режимах I₀ равен нулю, его появление сигнализирует о неисправностях.
3. Появление тока нулевой последовательности указывает на нарушение баланса нагрузки или повреждения изоляции.
4. Влияние токов нулевой последовательности учитывается при проектировании систем заземления и защитных устройств.

Рекомендации по учету тока нулевой последовательности:

• Использовать трансформаторы тока с отводом для измерения и контроля I₀.
• Включать устройства защитного отключения, реагирующие на токи нулевой последовательности, для своевременного реагирования на утечки и короткие замыкания.
• При анализе аварийных режимов обязательно учитывать компоненты нулевой последовательности для точного определения места и характера повреждения.

Причины возникновения тока нулевой последовательности в сетях

Ток нулевой последовательности возникает при нарушении баланса фаз в трехфазной системе, что происходит вследствие замыканий на землю, асимметричных нагрузок и дефектов изоляции. Наиболее частая причина – однофазные замыкания на землю, при которых токи всех трех фаз складываются в одну величину с одинаковой фазой, образуя ток нулевой последовательности.

Кроме того, асимметричная нагрузка, когда потребление по фазам значительно отличается, способствует появлению тока нулевой последовательности. В этом случае токи фаз не компенсируют друг друга, что приводит к возникновению дополнительной компоненты тока с нулевой фазой.

Наличие дефектов в изоляции кабелей и обмоток трансформаторов также является фактором, вызывающим ток нулевой последовательности. Эти повреждения приводят к протеканию тока через землю или корпус оборудования, создавая условия для появления данной составляющей тока.

Особое внимание следует уделять условиям нейтрали источника питания и систем заземления. Отсутствие или неправильное выполнение заземления нейтрали значительно повышает уровень токов нулевой последовательности, увеличивая риск повреждений и искажений работы защитных устройств.

Для уменьшения токов нулевой последовательности рекомендуется использовать системы с эффективно заземленной нейтралью и балансировать нагрузки по фазам. Также целесообразно проводить регулярный мониторинг состояния изоляции и оперативно устранять повреждения, предотвращая возникновение асимметричных токов.

Влияние тока нулевой последовательности на работу электрооборудования

Ток нулевой последовательности возникает при асимметричных режимах в трехфазных системах, особенно при однофазных замыканиях на землю. Его присутствие в цепях электрооборудования приводит к дополнительным нагрузкам и искажениям.

Трансформаторы и двигатели под воздействием тока нулевой последовательности испытывают нагрев, вызванный циркуляцией токов в металлических корпусах и сердечниках. Это повышает риск локальных перегревов, сокращая срок службы оборудования.

В электродвигателях ток нулевой последовательности вызывает неравномерное магнитное поле, что приводит к вибрациям, повышенному износу подшипников и снижению эффективности работы.

Защитные системы при наличии тока нулевой последовательности активируются для предотвращения аварийных ситуаций. Однако при длительном или неправильном воздействии возможны ложные срабатывания, вызывающие ненужные отключения и простои.

В электроустановках с изолированной нейтралью ток нулевой последовательности протекает по емкостным токам, что усложняет диагностику и требует применения специализированных защитных реле с возможностью дифференциального анализа.

Рекомендуется регулярный контроль токов нулевой последовательности с помощью токовых трансформаторов и современных измерительных приборов для своевременного выявления асимметрий и предотвращения повреждений оборудования.

Оптимизация схем заземления и применение компенсирующих реакторов позволяет уменьшить величину тока нулевой последовательности, снижая негативное воздействие на электроприборы.

Методы измерения и контроля тока нулевой последовательности

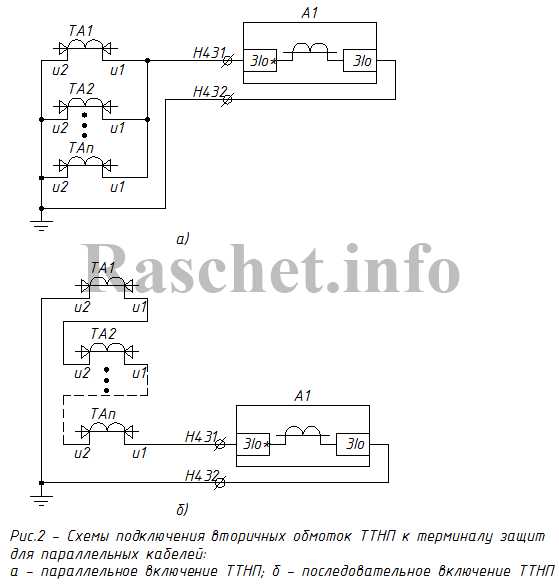

Для точного измерения тока нулевой последовательности применяют трансформаторы тока с кольцевым магнитопроводом, охватывающим все три фазных проводника. Такой трансформатор формирует ток, пропорциональный сумме токов фаз, что и составляет ток нулевой последовательности.

Наиболее распространённый метод – использование нулевого трансформатора тока (ТТН), включаемого в разрыв нейтрали или на линию с трехфазным кабелем. Ток, протекающий через ТТН, напрямую измеряется амперметрами или фиксируется с помощью цифровых измерительных приборов.

Для контроля тока нулевой последовательности в автоматических системах защиты применяются релейные устройства с функцией нулевой последовательности. Они сравнивают величину и фазу тока нулевой последовательности с заданными уставками и при превышении срабатывают, отключая повреждённый участок.

Современные измерительные приборы используют цифровую обработку сигналов и позволяют анализировать спектр токов, выявляя и контролируя токи нулевой последовательности с высокой точностью и быстродействием. Часто применяются микропроцессорные защитные реле с возможностью регистрации событий и диагностирования неисправностей.

Для обеспечения корректной работы оборудования и безопасности системы рекомендуется периодическая проверка калибровки трансформаторов тока и функциональности реле нулевой последовательности. Важна правильная установка и заземление нейтрали, поскольку это напрямую влияет на достоверность измерений и скорость срабатывания защитных устройств.

Роль тока нулевой последовательности при защитах электрических сетей

Ток нулевой последовательности служит ключевым параметром в системах релейной защиты, особенно для обнаружения замыканий на землю. Его появление указывает на асимметричные режимы работы, связанные с однофазными и двухфазными замыканиями, когда суммарный ток фаз не равен нулю.

Измерение тока нулевой последовательности реализуется через нулевой последовательный трансформатор тока, подключаемый к линиям всех трех фаз. Это позволяет фиксировать суммарный ток, создаваемый при протекании токов нулевой последовательности, что обеспечивает надежное срабатывание защит при замыкании на землю.

Особое значение ток нулевой последовательности имеет в защите распределительных сетей с изолированной или компенсированной нейтралью. В таких системах традиционные методы определения повреждений на землю затруднены, однако ток нулевой последовательности эффективно выявляет утечки и замыкания, обеспечивая селективность срабатывания защит.

Реле тока нулевой последовательности настроены на определенный порог, превышение которого сигнализирует о возникновении повреждения. Для минимизации ложных срабатываний учитываются временные задержки и фильтрация переходных процессов, что повышает устойчивость работы защитных устройств.

Кроме того, анализ амплитудно-фазовых характеристик тока нулевой последовательности позволяет определить направление повреждения, что существенно ускоряет поиск неисправности и восстановление работы сети.

В современных системах автоматизации ток нулевой последовательности интегрируется с другими параметрами для комплексной диагностики состояния сети, обеспечивая высокую точность и надежность защиты.

Способы снижения и компенсации тока нулевой последовательности в системах

Для уменьшения тока нулевой последовательности применяют следующие технические решения, позволяющие повысить устойчивость и безопасность электрических сетей:

• Заземление нейтрали трансформаторов и генераторов: Использование петли или резистивного заземления нейтрали снижает уровень тока нулевой последовательности за счет ограничения тока замыкания на землю. Оптимальный подбор сопротивления заземления позволяет снизить перенапряжения и уменьшить повреждения оборудования.
• Установка фильтров нулевой последовательности: Активные или пассивные фильтры выделяют ток нулевой последовательности и компенсируют его в точках подключения, обеспечивая баланс фаз и минимизацию искажений.
• Использование систем компенсирующих катушек (реакторов): Включение реакторов нулевой последовательности в нейтраль уменьшает амплитуду тока нулевой последовательности, снижая вероятность ложных срабатываний защитных устройств.
• Применение дифференциальных защит с фильтрацией токов нулевой последовательности: Современные релейные защиты обеспечивают селективное отслеживание токов повреждений, игнорируя незначительные токи нулевой последовательности, тем самым снижая влияние токов на работу защит.
• Изменение схемы соединения обмоток трансформаторов: Использование соединений типа «звезда-треугольник» позволяет перераспределить токи нулевой последовательности и снизить их воздействие на сеть.
• Оптимизация конфигурации сети: Разделение и секционирование сетей с высокими токами нулевой последовательности помогает локализовать и уменьшить их значения.

Для эффективной компенсации тока нулевой последовательности важно учитывать параметры оборудования, особенности нагрузки и режимы работы сети. Применение комплексного подхода с использованием нескольких методов обеспечивает устойчивость и надежность электросистемы.

Вопрос-ответ:

Что такое ток нулевой последовательности и как он образуется в трехфазных системах?

Ток нулевой последовательности — это составляющая трехфазного тока, возникающая при несимметричных режимах работы сети, когда суммы мгновенных значений токов всех трех фаз не равны нулю. Такой ток появляется в случаях повреждений, например, однофазных замыканий на землю, а также при работе нагрузок с несбалансированной нагрузкой. Он характеризуется одинаковой амплитудой и фазой в каждой из фаз, совпадающей с фазой самой последовательности. В нормальных условиях ток нулевой последовательности отсутствует или минимален, так как в симметричной системе суммы токов по трем фазам равны нулю.

Какие особенности тока нулевой последовательности влияют на работу систем электроснабжения?

Ток нулевой последовательности влияет на функционирование защитных устройств и устойчивость электросети. Он может вызвать перегрузки в нейтралях трансформаторов и линий, а также спровоцировать срабатывание защит от однофазных замыканий на землю. Кроме того, повышенный уровень такого тока приводит к дополнительным потерям энергии и может ускорить износ электрооборудования. Учет тока нулевой последовательности помогает точнее определять место повреждения и предотвращать развитие аварийных ситуаций.

Какие методы применяются для измерения тока нулевой последовательности в распределительных сетях?

Измерение тока нулевой последовательности осуществляется с помощью специальных токовых трансформаторов, которые охватывают все три фазных проводника одновременно (так называемые трансформаторы нулевой последовательности). Эти трансформаторы фиксируют суммарный ток трех фаз, который в нормальном режиме равен нулю, а при появлении тока нулевой последовательности выдаёт соответствующий сигнал. Также применяются комплексные измерительные приборы, способные анализировать компоненты тока и выявлять несимметричные режимы в реальном времени.

Почему важно учитывать ток нулевой последовательности при проектировании систем защиты?

Учет тока нулевой последовательности позволяет повысить точность и чувствительность защитных схем, особенно в части обнаружения однофазных замыканий на землю. Защиты, реагирующие на этот ток, обеспечивают более быстрое отключение повреждённых участков, что снижает риск распространения аварии и уменьшает повреждения оборудования. Игнорирование этого параметра может привести к ложным срабатываниям или, наоборот, к задержке с отключением, что увеличивает время аварийного состояния и снижает надёжность электроснабжения.

Какие технические решения применяются для снижения тока нулевой последовательности в электрических сетях?

Для снижения тока нулевой последовательности применяются методы компенсации и изоляции. Одним из распространённых способов является заземление нейтрали трансформаторов через дугогасящие или резистивные заземлители, что ограничивает величину тока при замыканиях. Также используются устройства компенсации реактивной мощности и фильтры, которые уменьшают несбалансированность нагрузки и тем самым снижают уровень тока нулевой последовательности. В некоторых случаях применяют системы с изолированной нейтралью, что позволяет минимизировать прохождение такого тока через сеть.

Что представляет собой ток нулевой последовательности и как он формируется в трехфазных системах?

Ток нулевой последовательности — это компонент трехфазного тока, при котором все три фазных токa равны по амплитуде и совпадают по фазе. Такой ток возникает при возникновении замыканий на землю или при наличии асимметрии в нагрузках. Он связан с замкнутыми контурами, которые создаются нулевыми последовательностями, и может проникать через нейтральные или заземляющие проводники. Наличие такого тока влияет на работу защитных устройств и требует специального учета при проектировании электросетей.
