Обрыв нулевого проводника в трёхфазной четырёхпроводной системе электроснабжения – одна из наиболее опасных аварийных ситуаций для бытовых потребителей. При этом в однофазных розетках, предназначенных для напряжения 220 В, может появиться до 380 В, что часто приводит к выходу из строя бытовой техники и возгораниям электропроводки.
Причина этого явления заключается в смещении общего нулевого потенциала относительно земли. В нормальном режиме фаза и ноль формируют стабильное напряжение 220 В за счёт равномерной нагрузки по всем трём фазам. Но при разрыве нуля фазы начинают «перетягивать» потенциал друг друга через подключённые нагрузки. Возникает несимметрия, в результате которой на одних линиях напряжение может снизиться до 100–150 В, а на других превысить 300 В, доходя до 380 В между двумя фазами.
Наибольшую опасность представляет ситуация, когда в распределительном щите дома или квартиры отсутствует заземление, а ноль не связан с контуром заземления трансформаторной подстанции. В таком случае защитные автоматы и УЗО не реагируют, поскольку ток утечки может быть недостаточным для их срабатывания. Электроприборы, особенно чувствительная электроника, оказываются напрямую под напряжением, на которое они не рассчитаны.
Для предотвращения подобных аварий необходимо: применять устройства контроля наличия и уровня напряжения на вводе, использовать реле контроля фаз и обеспечить корректное заземление. В частных домах с трёхфазным вводом рекомендуется устанавливать реле, отслеживающие смещение нуля и обрывы фаз, с функцией аварийного отключения всей нагрузки.
Неправильный монтаж электропроводки, некачественные клеммные соединения в распределительных коробках и перегрузка по одной из фаз – частые причины обрыва нуля в реальных условиях эксплуатации. При малейших признаках несимметрии в сети (мигание света, перегрев отдельных приборов) следует немедленно провести диагностику системы электроснабжения.
Как устроено подключение однофазных потребителей к трёхфазной сети

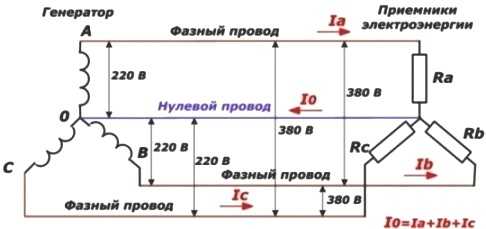

В трёхфазной сети с линейным напряжением 380 В используются три фазных провода (L1, L2, L3) и один общий нулевой провод (N). Однофазные потребители подключаются между одной из фаз и нулём. Таким образом, на нагрузку подаётся фазное напряжение 220 В.
Распределение однофазных нагрузок по фазам должно быть равномерным. Это важно для обеспечения симметричной нагрузки на трансформатор и минимизации токов в нулевом проводе. При значительном перекосе фаз может увеличиваться напряжение в отдельных ветвях, особенно при нестабильной работе нулевого проводника.
Нулевой провод служит общей точкой возврата тока для всех трёх фаз. Его надёжность критична: при его обрыве возникает ситуация, при которой токи нагрузки протекают через другие фазы, и на клеммах однофазных потребителей может появиться линейное напряжение 380 В. Это приводит к аварийным режимам и повреждению оборудования.
Во всех точках распределения рекомендуется использовать защиту от обрыва нуля, включая установку устройств контроля фаз и автоматических выключателей с независимым расцеплением по нулю. При монтаже следует использовать кабели с достаточным сечением нулевого проводника и избегать соединений, не предусмотренных нормативами.
Подключение должно производиться с учётом фактической мощности потребителей на каждой фазе. В распределительных щитах часто применяют DIN-рейки с отдельными группами автоматов для каждой фазы, что позволяет более точно контролировать распределение нагрузки и упростить диагностику сбоев.

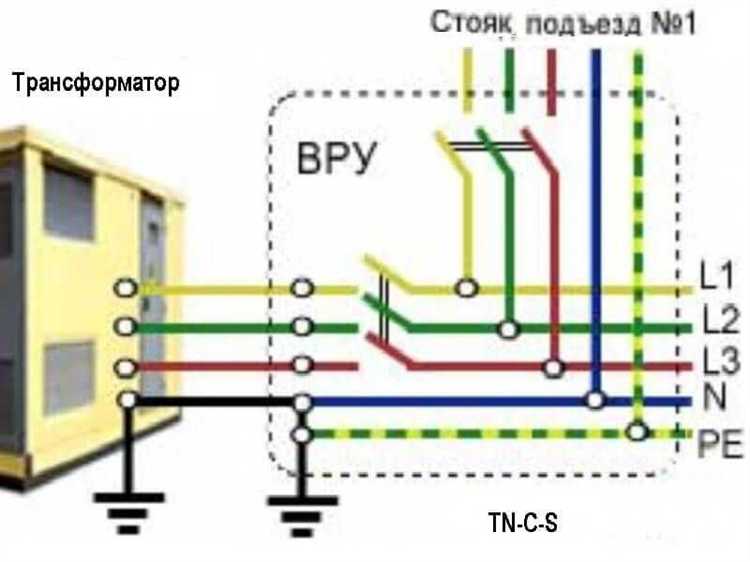

Что такое обрыв нуля и в каких ситуациях он возникает
Обрыв может происходить в различных точках цепи:
- на вводе в здание из-за коррозии или повреждения клемм в щите;
- в распределительной коробке из-за некачественного соединения проводников;
- в ответвлении к отдельной квартире или этажу при перегрузке или термическом износе жилы;
- на участке линии между трансформаторной подстанцией и потребителем при механическом повреждении провода (например, при земляных работах или падении дерева на ЛЭП);
- в результате срабатывания автоматов или перегорания нулевого плавкого предохранителя при неправильной схеме защиты.
Характерной особенностью обрыва нуля является то, что фазы остаются подключёнными, но исчезает стабильная общая точка отсчёта напряжения. При неравномерной нагрузке по фазам это ведёт к смещению нейтрали и появлению на розетках вместо 220 В – напряжений от 80 до 380 В, в зависимости от баланса потребления между фазами.
Чтобы снизить риск обрыва нулевого провода, необходимо:
- использовать только многожильный медный провод сечением не менее 10 мм² для магистралей;
- проводить регулярную проверку контактных соединений и клемм нулевых шин;
- обязательное дублирование нулевого провода в многоэтажных зданиях;
- использование устройств контроля напряжения, которые отключают питание при превышении допустимого диапазона;
- при проектировании учитывать нагрузочный дисбаланс по фазам и равномерно распределять потребителей.
Обрыв нуля – это критичная аварийная ситуация, требующая немедленного устранения, так как последствия могут включать массовый выход из строя бытовой и промышленной техники, возгорания и поражение током.

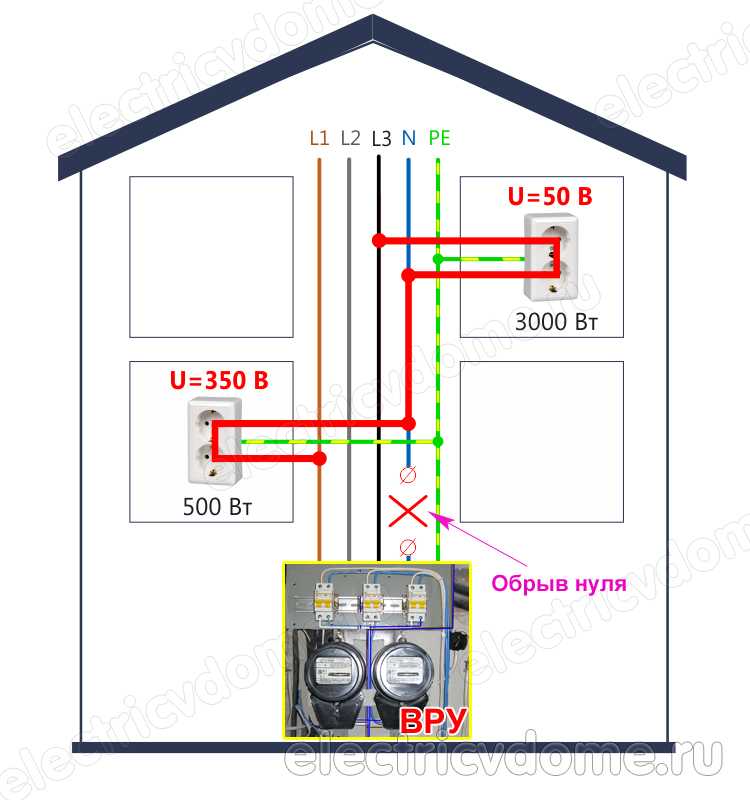

Почему при обрыве нуля возникает асимметрия фазных напряжений
Асимметрия фазных напряжений при обрыве нулевого провода в трёхфазной системе с однофазными потребителями возникает из-за смещения нейтральной точки относительно земли. В нормальном режиме токи в фазах уравновешиваются через нулевой провод, поддерживая фазные напряжения около 220 В. При его обрыве точка нейтрали «плавает» под воздействием несимметричной нагрузки.
В типичном жилом распределительном щите одна фаза может питать холодильник, другая – освещение, третья – розетки с электроникой. Их сопротивления различны, поэтому при исчезновении нуля образуется делитель напряжения между фазами с неравномерной нагрузкой. В результате на одних потребителях напряжение может увеличиться до 300–380 В, а на других – упасть до 80–150 В, что приводит к опасной асимметрии.
Особенно уязвимы электроприборы с низким энергопотреблением, подключённые к линии с резко возросшим напряжением. Их изоляция и компоненты не рассчитаны на такие перегрузки. Например, энергосберегающие лампы и импульсные блоки питания выходят из строя за доли секунды. Стабилизаторы напряжения часто не успевают среагировать, так как изменение происходит мгновенно.
Для минимизации риска асимметрии рекомендуется:
- использовать устройства контроля обрыва нуля;
- применять УЗМ (устройства защиты многофункциональные) с отсечкой при превышении 250 В;
- обеспечивать равномерное распределение однофазной нагрузки между фазами;
- периодически проверять качество заземления и состояние нулевых соединений в щитах;
- в многоэтажных домах – контролировать состояние главной распределительной коробки (ГРЩ).
Асимметрия напряжений – следствие не самого обрыва нуля, а последующей разбалансировки токов в фазах. Это опасное явление требует технически грамотной профилактики и защиты оборудования на уровне проектирования и эксплуатации.
Как 380 В может появиться в розетке вместо 220 В
В стандартной трёхфазной системе с нейтралью напряжение между фазой и нейтралью составляет 220 В, а между фазами – 380 В. При исправной системе нейтраль обеспечивает равномерное распределение фазных напряжений. Однако при её обрыве баланс нарушается, и в однофазных розетках может появиться фазное напряжение, близкое к линейному – до 380 В.
Такое происходит в системах, где несколько однофазных потребителей подключены к разным фазам с общей нейтралью. При обрыве нуля напряжения начинают перераспределяться в зависимости от сопротивления и характера подключённой нагрузки. Если одна из фаз загружена больше, чем другие, возникает сдвиг потенциала в нейтрали, и на менее загруженных фазах может наблюдаться завышенное напряжение, вплоть до 380 В между фазой и точкой, которая раньше была нейтралью.
Пример: если три квартиры в доме подключены к разным фазам, но с общей нейтралью, и одна из квартир использует мощные приборы (нагреватели, бойлеры), а в других – минимальная нагрузка, то при обрыве нуля вторая и третья квартиры могут получить опасные для бытовой техники перенапряжения. Это особенно критично для холодильников, телевизоров, импульсных блоков питания, не рассчитанных на такие скачки.

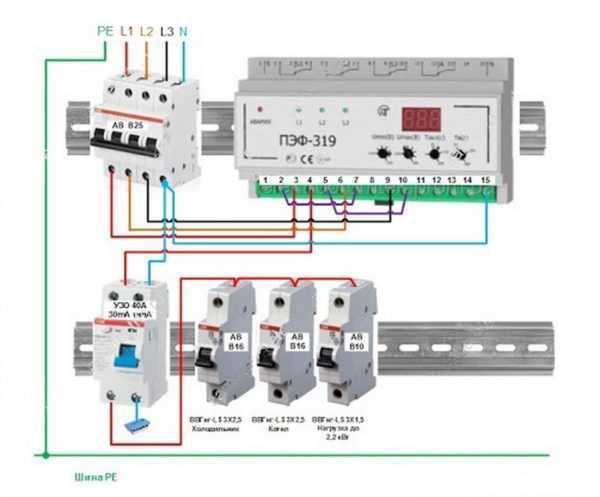

Защитой от таких ситуаций служит установка реле контроля напряжения или устройств контроля фаз с функцией отключения питания при выходе параметров за допустимые пределы. В многоквартирных домах целесообразно использовать УЗИП и вводные автоматы с независимым расцепителем, реагирующим на перенапряжение. Обязательным остаётся регулярный контроль состояния нулевого проводника, особенно в старых зданиях, где возможна коррозия, механические повреждения или ослабление контактов.

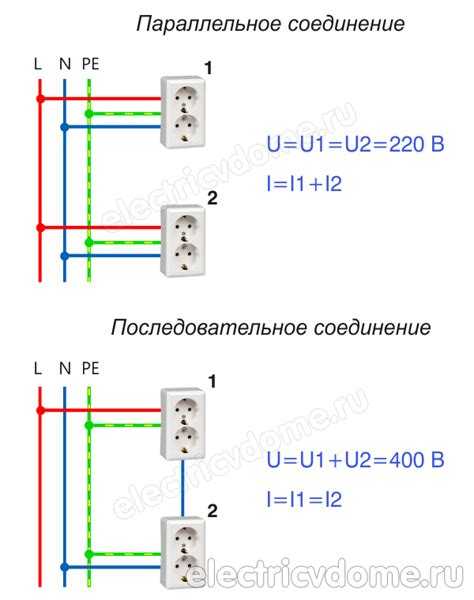

Какие бытовые приборы первыми выходят из строя при обрыве нуля
При обрыве нулевого провода в трёхфазной системе с распределённой нагрузкой однофазные потребители оказываются под неравномерным напряжением. Вместо стандартных 220 В на их вход может поступать как заниженное (до 80–100 В), так и сильно завышенное напряжение – до 380 В. Это становится критическим для большинства бытовой техники, рассчитанной строго на номинальные параметры.
В первую очередь выходит из строя техника с импульсными блоками питания: телевизоры, маршрутизаторы, ноутбуки, зарядные устройства. Их компоненты – конденсаторы и силовые транзисторы – не рассчитаны на перенапряжение и пробиваются практически мгновенно.
Следом – холодильники, морозильники и кондиционеры. У них чаще всего сгорают компрессорные обмотки и пускозащитные реле, так как электродвигатели в них рассчитаны на узкий диапазон питающего напряжения. Особо уязвимы инверторные модели с электронным управлением.
Стиральные машины и посудомоечные машины с электронными платами управления также попадают в зону риска. Модули управления получают перегрузку по питанию и выходят из строя. В некоторых случаях одновременно повреждаются моторы и насосы.
Лампы с электронным балластом и светодиодные светильники перегорают не сразу, но значительно сокращается срок службы драйверов. Также могут повреждаться диммеры и другие элементы системы управления освещением.
Чтобы минимизировать риск, рекомендуется использовать качественные автоматические устройства защиты от перенапряжения и реле контроля напряжения на каждую фазу. Они способны отключить питание до того, как оборудование будет повреждено.

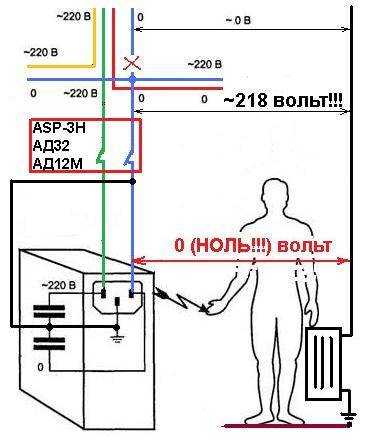

Как определить обрыв нулевого провода в домашней сети
Обрыв нулевого провода вызывает нестабильность фазных напряжений и может привести к появлению напряжения около 380 В вместо стандартных 220 В. Для точного выявления обрыва необходимо использовать измерительные приборы и методы диагностики.
Первичный признак – нестабильное или завышенное напряжение на отдельных розетках и приборах, особенно при одновременном подключении нескольких нагрузок разной мощности. Измерьте напряжение между фазой и предполагаемым нулём мультиметром в режиме переменного напряжения. При обрыве нуля показания могут существенно превышать 220 В или колебаться.
Проверка цепи нулевого провода производится с помощью омметра или тестера на сопротивление. Отключив питание, измерьте сопротивление между нулевым контактом в распределительном щите и точкой подключения розетки. Высокое сопротивление или отсутствие связи укажет на обрыв.
Для более точного определения места обрыва используется трассоискатель или индикаторная отвертка с функцией поиска скрытых проводов и дефектов. При работе с индикаторной отверткой проверяйте наличие напряжения на нулевом проводе – при его обрыве индикатор будет показывать фазное напряжение или отсутствие нуля.
Важно проверить целостность нулевого провода на вводе в дом и в щитке. Для этого визуально осмотрите соединения, затяжку клемм и наличие коррозии. Плохой контакт нуля может быть причиной скачков напряжения, похожих на обрыв.
При подозрении на обрыв нуля рекомендуется отключить все нагрузки и повторить измерения, чтобы исключить влияние разной нагрузки на фазах. Наличие нескольких фаз требует проверки симметрии напряжений между каждой фазой и землёй.

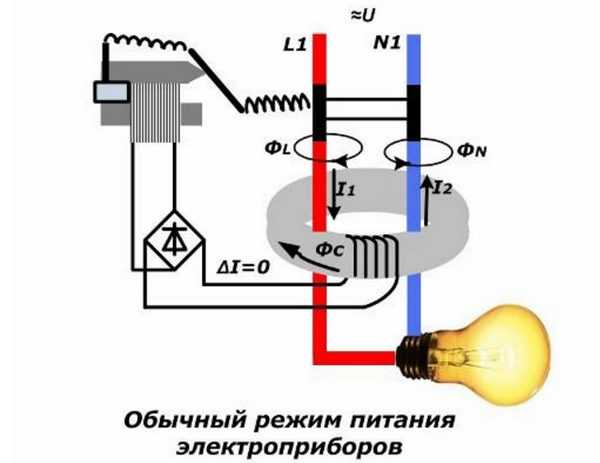

Использование устройств защитного отключения (УЗО) и автоматических выключателей с функцией контроля нуля также помогает обнаружить обрыв и предотвратить повреждение оборудования.
Какие меры защиты предотвращают скачок напряжения до 380 В
Основная защита от скачков напряжения до 380 В при обрыве нулевого провода – правильное и надежное устройство нулевой линии. Необходимо использовать автоматические выключатели с защитой от утечки тока (УЗО), которые отключают цепь при нарушении целостности нуля.
Обязательным элементом является установка защитных реле напряжения, контролирующих уровень напряжения и автоматически размыкающих цепь при выходе параметров за допустимые пределы (обычно 210-230 В). Это предотвращает подачу повышенного напряжения на бытовые приборы.
Монтаж отдельного контура заземления повышает безопасность и снижает вероятность перенапряжений, так как при обрыве нуля ток уходит в землю, не создавая опасных потенциалов в сети.
Использование симметрирующих трансформаторов (автотрансформаторов) помогает поддерживать стабильное напряжение и минимизировать асимметрию фаз, которая может вызвать скачок напряжения на отдельных фазах.
Регулярное техническое обслуживание электрощита, проверка целостности нулевого и защитного проводников, а также своевременный ремонт повреждений – ключевые меры для исключения появления напряжения 380 В в бытовой однофазной сети.
Дополнительно рекомендуют применять устройства плавного пуска и стабилизаторы напряжения, которые сглаживают перепады и защищают электроприборы от резких скачков.
Вопрос-ответ:
Почему при обрыве нулевого провода в однофазной сети напряжение в розетке может достигать 380 В вместо 220 В?
При обрыве нулевого провода в трехфазной системе с фазным напряжением 380 В происходит нарушение равновесия между фазами. В нормальном режиме ноль служит точкой с опорным потенциалом, обеспечивая стабильное напряжение 220 В на каждой фазе относительно нуля. Если ноль обрывается, нагрузка становится несимметричной, и напряжение на отдельных фазах может существенно вырасти, иногда достигая напряжения между фазами — около 380 В. Это происходит из-за перераспределения токов через нагрузку и взаимного влияния фаз, что приводит к опасным скачкам напряжения в бытовой сети.
Какие последствия для бытовой техники могут возникнуть при появлении 380 В вместо 220 В из-за обрыва нуля?
Появление напряжения около 380 В вместо обычных 220 В в сети может привести к серьезным повреждениям бытовых приборов. Электронные блоки питания, двигатели и нагревательные элементы рассчитаны на конкретное напряжение и не выдерживают значительных превышений. В результате возможны пробои изоляции, сгорание предохранителей, выход из строя трансформаторов и других важных компонентов. Особенно уязвимы устройства с чувствительной электроникой и моторы, которые при повышенном напряжении могут перегреться и сломаться.
Каким образом можно диагностировать обрыв нулевого провода самостоятельно в домашней электросети?
Определить обрыв нуля можно несколькими способами. Во-первых, заметить нестабильность напряжения — лампы могут гореть тускло или очень ярко, техника ведет себя странно. Можно использовать мультиметр или тестер напряжения, измеряя напряжение между фазой и предполагаемым нулем на разных розетках. Если показания сильно отличаются, особенно если напряжение на одной из фаз приближается к 380 В, это указывает на обрыв нулевого провода. Также иногда помогает проверка визуального состояния нулевого провода на распределительном щите или соединениях, но работы с электричеством нужно проводить осторожно.
Какие меры можно предпринять, чтобы защитить электросеть и оборудование от скачков напряжения при обрыве нуля?
Для защиты от повышения напряжения при обрыве нулевого провода используют несколько способов. Основной — установка автоматических устройств защиты, таких как УЗО и дифференциальные автоматы, которые отключают питание при нарушениях. Также применяют стабилизаторы напряжения, способные поддерживать уровень напряжения на безопасном уровне. Правильный монтаж и регулярная проверка состояния проводки помогают предотвратить обрывы нуля. В некоторых случаях используют системы заземления с низким сопротивлением и отдельные защитные устройства для чувствительной техники, что снижает риск повреждений при авариях.
