Контактор – это электрический аппарат, предназначенный для дистанционного включения и отключения силовых цепей. В отличие от обычных выключателей, он управляется электромагнитным способом и рассчитан на многократные циклы коммутации в нагрузках различного типа – от двигателей и трансформаторов до осветительных систем и нагревательных элементов.
Работа контактного механизма основана на действии электромагнита. При подаче напряжения на управляющую катушку создаётся магнитное поле, которое притягивает якорь и замыкает главные контакты. После снятия напряжения пружина возвращает механизм в исходное положение, размыкая цепь. Благодаря такому принципу обеспечивается надёжное и быстрое управление, а сам аппарат может работать как в автоматическом режиме, так и под управлением с кнопочного поста.
При выборе контактора следует учитывать параметры: номинальное напряжение катушки, ток главной цепи, количество и тип контактов (нормально открытые или нормально закрытые), а также допустимую частоту коммутаций. Например, для трёхфазных асинхронных двигателей применяются контакторы с тремя главными контактами, рассчитанными на токи от 9 до 630 А и выше. При этом важно учитывать класс применения (AC-1, AC-3 и др.), который указывает на характер коммутируемой нагрузки.
Особое внимание следует уделять защите от дуги при размыкании. Современные контакторы оснащаются дугогасительными камерами, которые уменьшают износ контактов и предотвращают повреждение изоляции. Регулярная проверка состояния контактной группы и механических узлов позволяет избежать отказов и продлить срок службы оборудования в промышленной и бытовой электросетях.

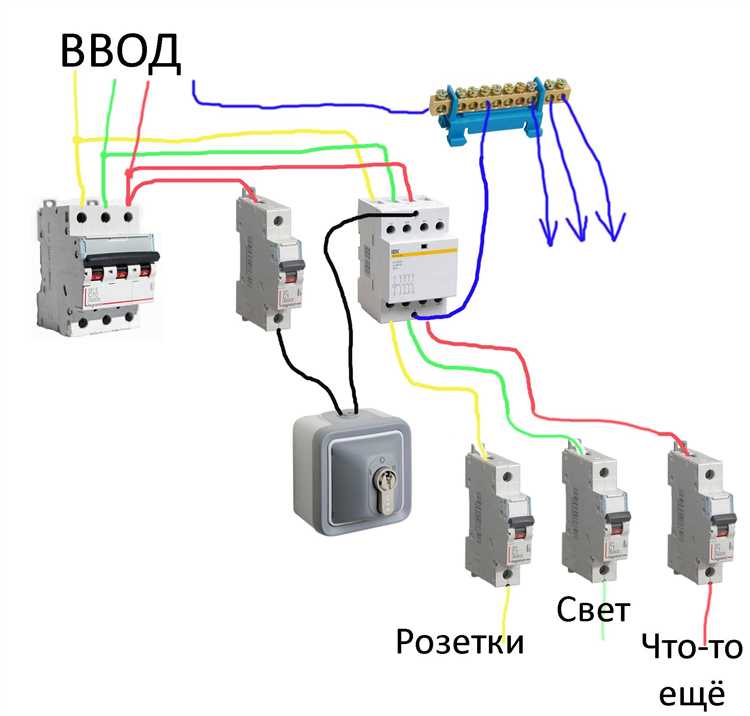

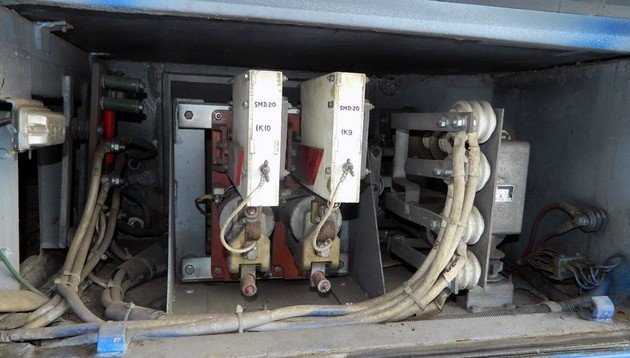

Контактор в электрике: назначение и принцип работы

Контактор представляет собой специализированный электрический аппарат для частого включения и отключения цепей нагрузки, преимущественно силовых. В отличие от автоматических выключателей, контакторы не предназначены для защиты от короткого замыкания или перегрузки, а исключительно для дистанционного управления электрическими цепями. Основные сферы применения – системы автоматизации, пуск и остановка электродвигателей, управление освещением и нагревательными элементами.
Основной узел контактной группы – это силовые контакты, рассчитанные на многократное замыкание и размыкание при номинальных токах. Материал контактов чаще всего – сплавы с содержанием серебра, обеспечивающие устойчивость к дуговому разряду. Контактная дуга гасится в дугогасительной камере с использованием ферромагнитных пластин или дугогасительных решеток, что увеличивает срок службы устройства.
Управляющий элемент – электромагнитная катушка. При подаче напряжения на обмотку создаётся магнитное поле, притягивающее якорь, который замыкает силовые контакты. Отключение происходит при снятии управляющего напряжения: возвратная пружина возвращает якорь в исходное положение, и контакты размыкаются. Для катушек применяются различные номиналы напряжения – от 24 до 400 В переменного или постоянного тока, в зависимости от схемы управления.
Для повышения ресурса контактной группы рекомендуется использовать контакторы с вспомогательными дугогасительными устройствами и устанавливать их в цепи с промежуточным реле или тепловым реле защиты. Также важно учитывать соответствие номинального тока контактора параметрам подключаемой нагрузки. При выборе устройства следует опираться на класс применения (AC-1, AC-3 и др.), так как он напрямую влияет на допустимую частоту коммутаций и износостойкость.
Для чего нужен контактор в электрических цепях
Контактор применяется для дистанционного управления электропитанием нагрузок, таких как электродвигатели, нагревательные элементы и системы освещения. Он обеспечивает быстрое и безопасное включение и отключение цепей при токах, значительно превышающих возможности обычных выключателей.
Основная функция контактора – коммутировать силовые цепи под управлением сигнального напряжения, которое обычно подаётся с пульта или автоматической системы. Это позволяет автоматизировать запуск оборудования, минимизируя участие оператора и снижая риск повреждения оборудования при ручном переключении.
Контакторы используются в цепях переменного и постоянного тока, при этом для цепей с индуктивной нагрузкой (например, электродвигателей) важно выбирать модели с дугогасительными устройствами. Это предотвращает преждевременный износ контактов и снижает вероятность аварийных ситуаций.
В схемах с реверсивным управлением применяются две взаимоблокируемые катушки контакторов, что обеспечивает безопасную смену направления вращения электродвигателя. Такой подход позволяет реализовать сложные алгоритмы работы оборудования, включая автоматическую остановку при перегрузке или аварийной ситуации.
Контактор также используется для реализации схем с задержкой включения или отключения, если он дополнительно оснащён временными реле. Это необходимо в системах, где требуется поэтапный запуск агрегатов для снижения пусковых токов и защиты питающей сети от перегрузки.
Чем контактор отличается от реле и автоматов
- Контактор предназначен для частого коммутационного включения и отключения цепей с высокой нагрузкой. Он работает в паре с тепловыми реле, не обеспечивает защиту от короткого замыкания, а лишь размыкает цепь по управляющему сигналу. Характерен высокой износостойкостью при частых срабатываниях (десятки тысяч циклов).
- Реле – это маломощный коммутационный элемент, применяемый в управляющих и сигнальных цепях. В отличие от контактора, реле рассчитано на малые токи и компактные размеры. Оно срабатывает при изменении контролируемого параметра (ток, напряжение, температура) и переключает соответствующую цепь.
- Автоматический выключатель выполняет функции защиты – отключает цепь при перегрузке и коротком замыкании. В автоматах встроены тепловые и электромагнитные расцепители. Они не предназначены для частых коммутаций под нагрузкой, хотя могут временно использоваться в этой роли.
Если требуется управление силовой нагрузкой в промышленной системе с частыми включениями, применяется контактор. При необходимости простой автоматической защиты – автомат. Для логики или сигнализации – реле. Важно учитывать токовую нагрузку, частоту включений и необходимость в защите для правильного выбора между этими устройствами.

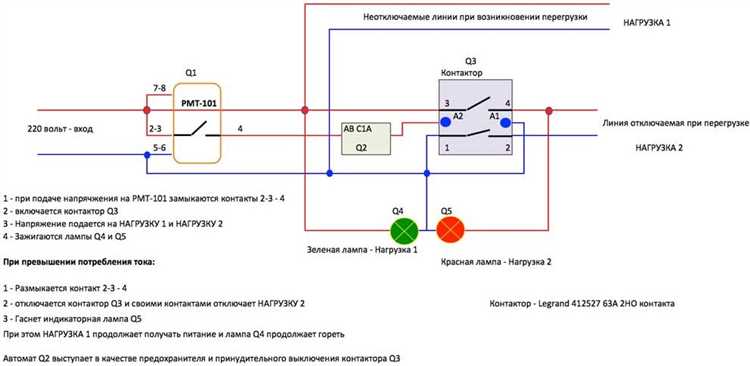

Устройство и основные элементы конструкции контактора

Контактор состоит из нескольких функциональных узлов, обеспечивающих его работу в режиме многократного включения и отключения силовых цепей. Основу конструкции составляет магнитная система, включающая неподвижный и подвижный сердечники из электротехнической стали. При подаче напряжения на катушку подвижный сердечник притягивается к неподвижному, замыкая силовые контакты.
Катушка управления служит для создания магнитного поля. Она может быть рассчитана на различные напряжения: от 12 В до 400 В, переменного или постоянного тока. Важно учитывать номинал катушки при выборе контактора для конкретного оборудования, особенно в системах с низковольтным управлением.
Силовые контакты – это основные элементы, через которые проходит ток нагрузки. Обычно используются три пары для трёхфазных цепей. Контакты изготавливаются из сплава серебра и обладают высокой износостойкостью. Для увеличения срока службы применяются дугогасительные камеры, предотвращающие разрушение контактов при размыкании.
Дополнительные (вспомогательные) контакты обеспечивают передачу управляющих сигналов на внешние устройства. Они не рассчитаны на большие токи, но позволяют реализовать логические функции: блокировки, сигнализацию, автоматические перезапуски.
Корпус контактора изготавливается из термостойкого пластика или композиционного материала. Конструкция предусматривает крепление на DIN-рейку или монтажную панель. В некоторых моделях предусмотрены модули расширения – тепловые реле, таймеры, дополнительные контакты.
Пружинный механизм обеспечивает возвращение подвижного сердечника в исходное положение при отключении катушки. Он также влияет на скорость размыкания, снижая вероятность дугового пробоя.
Как работает контактор при включении и отключении нагрузки
При подаче управляющего напряжения на катушку контактора создаётся магнитное поле, которое втягивает якорь. Это движение замыкает главные контакты, соединяя цепь питания с нагрузкой. Контакты рассчитаны на многократное переключение при высоких токах, обеспечивая устойчивый электрический контакт без искрения при номинальной работе.
Контакторы оснащаются дугогасительными камерами, особенно в цепях переменного тока, где отключение может сопровождаться дугообразованием. Камеры локализуют и быстро гасят электрическую дугу, предотвращая повреждение контактной группы и продлевая срок службы устройства.
Отключение происходит при снятии напряжения с катушки. Магнитное поле исчезает, возвратная пружина размыкает контакты, и цепь нагрузки обрывается. При этом важно учитывать инерционные токи и токи самоиндукции, особенно при коммутации индуктивных потребителей. В таких случаях рекомендуется использовать контакторы с дополнительной защитой – варисторами, RC-цепями или подавляющими диодами.
Работа контактора сопровождается механическим щелчком, что служит индикатором срабатывания. Надёжность включения и отключения зависит от стабильности управляющего напряжения, состояния контактной группы и корректного выбора устройства по току и характеру нагрузки (AC1, AC3 и др.).
Какие типы контакторов используются в быту и промышленности

В быту и промышленности применяются разные типы контакторов, которые выбираются в зависимости от параметров нагрузки и условий эксплуатации.
- Электромагнитные контакторы – наиболее распространённый тип. Используются для управления электрическими цепями переменного тока до 1000 В и током до 1000 А. В быту применяются модели на токи до 63 А, в промышленности – более мощные варианты.
- Твердотельные контакторы (ТС) – работают без подвижных частей, переключая нагрузку с помощью полупроводников. Отличаются высокой быстротой срабатывания, низким уровнем шума и увеличенным ресурсом. Рекомендуются для частых циклов включения-выключения и в средах с вибрациями или пылью.
- Воздушные контакторы – рассчитаны на высокие токи и напряжения, применяются преимущественно в промышленном оборудовании для управления мощными электродвигателями и установками. Отличаются увеличенным зазором контактов и устойчивостью к высоким коммутационным нагрузкам.
- Контакторы с низковольтным управлением – часто используются в бытовых системах автоматизации, где требуется управление нагрузками от 10 до 40 А, например, освещением или небольшими электроприборами.
- Специализированные контакторы – включают моторные контакторы с дополнительной защитой от перегрузок, контакторы с функцией блокировки или с повышенной виброустойчивостью для эксплуатации в сложных условиях.
При выборе контактора важно учитывать номинальный ток нагрузки, тип сети (однофазная или трёхфазная), характер нагрузки (индуктивная или активная), а также условия окружающей среды. Для бытовых нужд подходят компактные электромагнитные модели с токами до 40–63 А, для промышленности – воздушные или твердотельные контакторы с расширенными техническими характеристиками.
На что обращать внимание при выборе контактора по току и напряжению
Номинальное напряжение катушки контактора должно соответствовать питающему напряжению управления. Ошибка в выборе приведет к неправильной работе или быстрому выходу из строя электромагнита. Для промышленных систем часто используют стандартные катушки на 24 В, 110 В или 220 В переменного тока.
Важно учитывать напряжение и ток главных контактов. Контактор должен выдерживать не только постоянную нагрузку, но и коммутацию нагрузок с высокой индуктивностью или емкостью, где возникают скачки напряжения и тока. Рекомендуется выбирать модели с запасом по коммутационной способности не менее 20-30% от расчетных значений.
При работе с переменным током особое внимание уделяется частоте и типу нагрузки (активная, индуктивная, емкостная). Контакторы рассчитаны на определенный коэффициент нагрузки, который учитывается в технических характеристиках. Для двигателей и трансформаторов применяют контакторы с повышенной износостойкостью контактов.
Пусковой ток и ток короткого замыкания, характерные для конкретного оборудования, влияют на выбор времени срабатывания и конструкции контактора. Быстрый разрыв цепи минимизирует дуговые повреждения, что увеличивает срок службы аппарата.
Напряжение вспомогательных контактов выбирается согласно логике управления и совместимости с другими элементами цепи автоматизации. Несоответствие может привести к ошибкам в работе систем защиты и управления.
Что влияет на срок службы контактора и причины его выхода из строя
Перегрузки по току существенно снижают ресурс работы. При превышении номинального тока контакты перегреваются, вызывая деформацию и обгорание, что приводит к заклиниванию или неполному замыканию.
Нарушение условий эксплуатации, таких как повышенная влажность, пыль и коррозионная активность среды, способствует окислению контактов и ухудшению изоляционных характеристик катушки, что вызывает сбои в работе механизма.
Некачественное питание катушки контактора, нестабильное напряжение или частые импульсные помехи приводят к преждевременному выходу из строя электромагнита, снижая эффективность срабатывания.
Механические повреждения, вызванные неправильным монтажом или вибрацией, нарушают геометрию и смазку подвижных элементов, увеличивая трение и ускоряя износ.
Недостаточный технический контроль, отсутствие регулярного обслуживания и профилактической чистки контактов способствует накоплению дефектов и сокращению рабочего ресурса устройства.
Соблюдение номинальных параметров нагрузки, корректный монтаж и регулярная проверка состояния обеспечивают максимальный срок службы контактора и предотвращают аварийные ситуации.
Вопрос-ответ:
Для чего конкретно нужен контактор в электрических цепях?
Контактор служит для дистанционного включения и отключения электрических нагрузок. Он позволяет управлять большими токами с помощью слабого управляющего сигнала, что делает его удобным для автоматизации промышленных и бытовых установок. Благодаря быстрому переключению контакты контактора обеспечивают надежное соединение и разрыв цепи без физического вмешательства.
Как устроен контактор и какие основные компоненты входят в его конструкцию?
Основные части контактора включают электромагнитную катушку, которая при подаче напряжения создает магнитное поле, втягивающее якорь. Якорь перемещает силовые контакты, замыкая или размыкая силовую цепь. Кроме того, в конструкции присутствуют возвратная пружина, корпус, контактные группы и вспомогательные контакты для сигнализации состояния или подключения к цепям управления.
Как именно контактор переключает нагрузку при подаче и отключении управления?
При подаче напряжения на катушку создается магнитное поле, которое притягивает якорь. Это движение приводит к замыканию силовых контактов, через которые проходит ток к нагрузке. При отключении питания катушки пружина возвращает якорь в исходное положение, контакты размыкаются, и ток прекращается. Такой механизм обеспечивает быстрое и надежное переключение цепи.
Какие параметры нужно учитывать при выборе контактора для конкретной электрической нагрузки?
Основные параметры — это номинальный ток, который должен соответствовать максимальному току нагрузки, и рабочее напряжение цепи. Также важны тип контактов (например, нормально разомкнутые или нормально замкнутые), частота переключений, класс изоляции и степень защиты корпуса. Выбор с учетом этих характеристик гарантирует надежную и безопасную работу контактора.
Почему контакторы выходят из строя и как это связано с их сроком службы?
Причины выхода из строя чаще всего связаны с износом контактов из-за искрения при переключении больших токов, перегревом при работе на пределе своих характеристик, механическим износом движущихся частей и загрязнением контактов. Неправильный выбор контактора или условия эксплуатации вне рекомендаций производителя значительно снижают срок службы устройства.
